GOVERNO DO ESTADO DE PERNAMBUCO ESCOLA TÉCNICA ESTADUAL MARIA EDUARDA RAMOS DE BARROS Tecnologias Atuais de Redes Wireless Curso Técnico em Redes de Computadores Professor Emerson Felipe Módulo II Capítulo 01
Redes Wireless O que é mesmo uma Rede Wireless?
Redes Wireless São sistemas de comunicação que permitem a troca de informações entre dois ou mais dispositivos sem que haja uma “conexão física” entre os mesmos. O que é mesmo uma Rede Wireless?
Redes Wireless A comunicação ocorre através de ondas eletromagnéticas, que transmitem o sinal através ar. Ex: Rádio, televisão, infra-vermelho, bluetooth, Wi-Fi, Celular e etc.
Tipos de Redes Wireless Existem diversos tipos de redes wireless O que é mesmo uma Rede Wireless?
Tipos de Redes Wireless As redes wireless classificam-se em: • • • Wpan Wlan Wman Wwan Wimax O que é mesmo uma Rede Wireless?
Tipos de Redes Wireless - WPAN
Tipos de Redes Wireless - WPAN Rede pessoal sem fio (doméstica), é uma rede de fraco alcance aproximadamente 10 metros. Este tipo de rede serve geralmente para interligar periféricos, (pda, celular, telefone portátil, aparelhos domésticos, …). Bluetooth - A principal tecnologia WPAN, lançada pela Ericsson em 1994 conhecido também sob o nome IEEE 802. 15. 1, possui a vantagem de consumir pouca energia. Infravermelhos – Que permite criar ligações sem fios de alguns metros com taxas de transferências que podem chegar a alguns megabits por segundo.
Tipos de Redes Wireless - WLAN
Tipos de Redes Wireless - WLAN Redes domésticas, usadas em escritórios, em casas e lan houses. É uma rede de curto alcance, aproximadamente 40 m 2 em áreas internas e de 100 m 2 em áreas externas, isso depende da potência do equipamento utilizado.

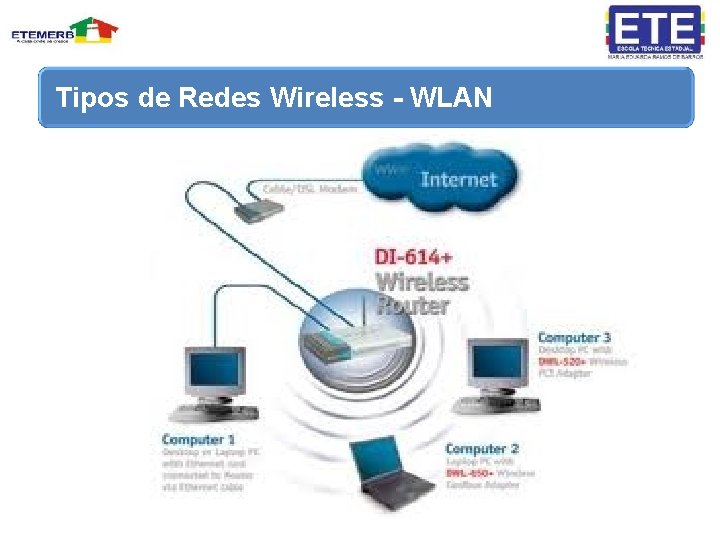

Tipos de Redes Wireless - WLAN
Tipos de Redes Wireless - WMAN
Tipos de Redes Wireless - WMAN São redes metropolitanas de médio alcance, podendo alcançar aproximadamente até 15 km de distancia dependendo da potência do equipamento utilizado. Geralmente são usadas por provedores de internet para interligar bairros, cidades e outros além de empresas.
Tipos de Redes Wireless - WMAN
Tipos de Redes Wireless - WWAN
Tipos de Redes Wireless - WWAN Redes criadas para a comunicação entres cidade distantes, estados e países. É uma rede de longa distancia, em média 60 km (dependendo da potência do equipamento utilizado), normalmente funciona comunicação ponto a ponto.
Tipos de Redes Wireless - WWAN
Tipos de Redes Wireless - WIMAX
Tipos de Redes Wireless - WIMAX É a próxima geração da tecnologia de comunicações de redes sem fio. É semelhante ao Wi-Fi com a exceção de que oferece acesso de alta velocidade, banda larga numa área muito mais ampla. As redes Wi. MAX oferecem também menos interferência que o Wi-Fi. Os computadores notebook e os dispositivos portáteis de Internet habilitados para o Wi. MAX podem acessar a Internet em qualquer lugar dentro da grande área de cobertura e em locais onde não há pontos de conexão Wi-Fi disponíveis.
Tipos de Redes Wireless - WIMAX O Wi. MAX habilita o acesso portátil à Internet. Por exemplo, você pode viajar de ônibus de um ponto ao outro dentro de uma cidade e ainda permanecer conectado de forma contínua à Internet. Para estações Wi. MAX fixas, caracterizadas por modem e antena externa de assinante doméstico ou de escritório, a faixa de alcance pode abranger vários quilômetros quadrados.
Tipos de Redes Wireless - WIMAX Benefícios O Wi. MAX fornece acesso à Internet em muito mais lugares do que os pontos de conexão Wi-Fi atuais. Serve os usuários móveis com uma maior cobertura sem fio. Suas conexões de alta velocidade fornecem acesso a conteúdo e mídia mais complexos e experiências de jogos mais interessantes. O Wi. MAX fornece conectividade de banda larga em uma quantidade maior dos lugares onde você vive, trabalha e se diverte. Imagine a banda larga disponível em qualquer lugar, mesmo quando você está em trânsito.
Tipos de Redes Wireless - WIMAX É uma rede de grande porte usada para trafegar grandes volumes de dados, pode-se alcançar 4 Gbps de taxa de transferência e em grandes distancias. Outra vantagem é a frequência limpa de 3, 5 GHz. A desvantagem é o custo que é muito alto, por isso é mais utilizada em empresas multinacionais.
Tipos de Redes Wireless - WIMAX Informações técnicas: Wi. MAX é um sistema digital de telecomunicações de banda larga sem fio destinado à cobertura de grandes áreas. As estações fixas de acesso podem cobrir em média até 70 km, enquanto as estações de celulares cobrem de 5 a 15 km. Esta tecnologia se baseia no protocolo IEEE 802. 16* para WMANs (Wireless Metropolitan Area Networks Redes sem fio para áreas metropolitanas).
Tipos de Redes Wireless - WIMAX
Tipos de Redes Wireless - WIMAX
Tipos de Redes Wireless - WIMAX Vamos ver um vídeo para entender melhor!
Tipos de Redes Wireless HOTSPOT WIFI
Tipos de Redes Wireless HOTSPOT WIFI O que é Hotspot Wi. Fi? Hotspot Wi. Fi indica um lugar onde é possível ter acesso à internet, ou seja, estabelecimentos comerciais onde se pode utilizar a internet sem a necessidade de fios ou cabos.
Tipos de Redes Wireless HOTSPOT WIFI Os Hotspot Wi. Fi são normalmente encontrados em locais públicos, como shoppings, bares, hotéis, restaurantes, aeroportos, universidades e etc. , que dão a possibilidade do cliente navegar na internet enquanto espera por um serviço. A maioria dos locais com Hotspot Wi. Fi exige que o indivíduo pague para utilizá-lo, ou no caso de estabelecimentos comerciais, compre um produto ou algo em valor mínimo, para poder usufruir do benefício.
Tipos de Redes Wireless HOTSPOT WIFI Conceito básico da rede Hotspot Wi. Fi Uma rede Hotspot Wifi deve ser por segurança uma rede gerenciável através de 3 fatores básicos: • Senhas de acesso; • Cadastros dos usuários; • Controle de banda.
Estrutura de rede wireless A estrutura de rede wireless é como será realizada a comunicação, a montagem da rede, ou seja, seria tipo uma topologia de rede wireless.
Estrutura de rede wireless Topologia sempre se refere ao nível físico e ao meio de conexão entre os dispositivos. A topologia de uma rede é parte de um projeto, que acarretará na confiabilidade e no seu custo de manutenção. Ao se planejar uma rede, muitos fatores devem ser considerados.
Estrutura de rede wireless Existem dois tipos: üInfraestrutura üPonto a ponto
Estrutura de rede wireless - INFRAESTRUTURA Conexões de rede Infraestrutura ou Ponto a multiponto são aquelas nas quais mais de dois dispositivos são interligados usando apenas uma conexão. De modo a permitir que todos os dispositivos conversem entre si.
Estrutura de rede wireless - INFRAESTRUTURA ü Infraestrutura ou Ponto a multiponto É quando existe um provedor ou AP(ponto de acesso) que distribui para mais de um cliente. Ex:
Estrutura de rede wireless – PONTO A PONTO Uma conexão Ponto a ponto é quando conecta-se diretamente dois equipamentos sem passar por um intermediário.
Estrutura de rede wireless – PONTO A PONTO ü Ponto a ponto É quando existe uma comunicação fechada entre um AP (cliente) e um AP (servidor). Ex:
Arquitetura do Protocolo IEEE 802. 11 IEEE (Instituto de Engenheiros Elétricos e Eletrônicos) é o protocolo responsável por definir normas de comunicação para o uso das redes sem fio, chamadas de redes Wireless.

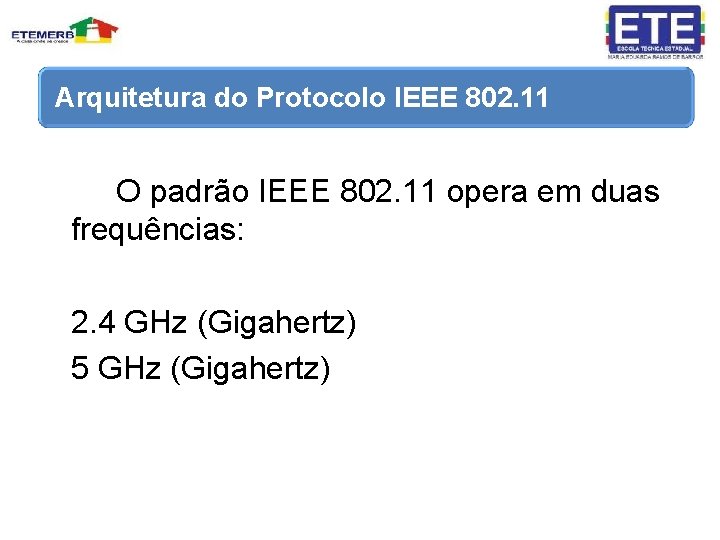

Arquitetura do Protocolo IEEE 802. 11 O padrão IEEE 802. 11 opera em duas frequências: 2. 4 GHz (Gigahertz) 5 GHz (Gigahertz)
Arquitetura do Protocolo IEEE 802. 11 ü 802. 11 b ü 802. 11 a ü 802. 11 g ü 802. 11 n ü 802. 11 ac
Arquitetura do Protocolo IEEE 802. 11 Criado em 1997, a primeira versão do padrão 802. 11 foi lançada após 7 anos de estudos e opera na faixa de frequência dos 2. 4 GHz e permitia uma taxa de transferências de dados de até 1 Mbps ou 2 Mbps (megabits por segundo). A desvantagem é o fato de sofrer interferências por conta da frequência utilizada.
Arquitetura do Protocolo IEEE 802. 11 B Criado e aprovado em 1999 o 802. 11 b foi atualização do padrão 802. 11, opera na mesma frequência 2. 4 GHz e nesse caso permite a transferência de dados de até 11 Mbps (megabits por segundo). As sua vantagem são: O baixo preço dos seus dispositivos; Largura de banda gratuita Confiabilidade na entrega dos pacotes. A desvantagem: Alta interferência tanto na transmissão como na recepção de sinais.
Arquitetura do Protocolo IEEE 802. 11 A Introduzido entre o final de 1999 a 2003, o 802. 11 a opera na frequência de 5 GHz, isso permite a transferência de dados a uma velocidade de até 54 Mbps (megabits por segundo). As suas vantagens são: A velocidade que é quase 5 vezes maior que o 802. 11 b; A gratuidade da frequência; Ausência de interferências por ser uma faixa mais “limpa”. A desvantagem: É a incompatibilidade com os outros padrões(802. 11 b e 802. 11 g); E o custo que é mais elevado.
Arquitetura do Protocolo IEEE 802. 11 G Introduzido em 2003 chegou como sucessor do padrão 802. 11 B, o 802. 11 g opera na frequência de 2, 4 GHz, e permite a transferência de dados de até 54 Mbps (megabits por segundo). As suas vantagens são a velocidade que é 4 vezes maior que o 802. 11 b, a gratuidade da frequência e compatibilidade com o 802. 11 b. A desvantagem é a alta interferência tanto na transmissão como na recepção de sinais e a não garantia da entrega dos pacotes (perca de pacotes).
Arquitetura do Protocolo IEEE 802. 11 N Introduzido em outubro de 2009 o 802. 11 n tem como principal característica o uso de um esquema chamado Multiple-Input Multiple-Output (MIMO), capaz de aumentar consideravelmente as taxas de transferência de dados por meio da combinação de várias vias de transmissão e canais mais largos. O Mimo utiliza várias frequências de rádio e antenas em um único roteador wireless, para otimizar a velocidade de processamento de dados e o alcance da rede. Opera com duas opções de faixas de frequência 2, 4 GHz e 5 GHz , compatível com os padrões anteriores, inclusive com o 802. 11 a. Atingi velocidade na transmissão de 300 a 600 megabits.
Arquitetura do Protocolo IEEE 802. 11 AC Sucessor do padrão 802. 11 n o padrão 802. 11 ac foi lançado entre os anos de 2011 e 2013. O padrão 802. 11 ac tem como principal característica o uso de um esquema chamado MU-MIMO (Multi-User Multiple-Input Multiple-Output
Arquitetura do Protocolo IEEE 802. 11 AC Essa nova tecnologia é capaz de superar os 6 Gb/s (gigabits por segundo) em um modo mais avançado que utiliza múltiplas vias de transmissão (antenas), no máximo oito e ainda maior largura de banda. Opera na frequência de 5 GHz. A tendência é que a indústria priorize equipamentos com uso de até três antenas, fazendo a velocidade máxima ser de aproximadamente 1, 3 Gb/s.
Arquitetura do Protocolo IEEE 802. 11 AC Vamos ver um vídeo para entender melhor!
Interferências de redes wireless Interferências De Redes Wireless
Interferências de redes wireless As interferências são as principais responsáveis pelo enfraquecimento e até queda do sinal de rede wireless. Esse é um problema que cresce a cada dia, pelo fato do grande consumo de produtos eletrônicos, que emitem sinais elétricos (ondas eletromagnéticas) na mesma frequência dos equipamentos wireless.
Interferências de redes wireless Existem dois tipos de interferência de rede wireless: üInterferência Natural üInterferência Artificial
Interferências de redes wireless Vamos ver um vídeo para entender melhor!
Interferências de redes wireless ü Interferência Natural Chuvas de grande porte
Interferências de redes wireless ü Interferência Natural Árvores de grande porte
Interferências de redes wireless ü Interferência Natural Neblina
Interferências de redes wireless ü Interferência Natural Montanhas
Interferências de redes wireless ü Interferência Artificial Edifícios
Interferências de redes wireless ü Interferência Artificial Caixas d’água e aquários
Interferências de redes wireless ü Interferência Artificial Forno micro-ondas
Interferências de redes wireless ü Interferência Artificial Telefones sem fio e aparelhos celular
Interferências de redes wireless ü Interferência Artificial Antenas parabólicas e de televisão
Interferências de redes wireless ü Interferência Artificial Espelhos, vidros refletivos e ferragens
Interferências de redes wireless ü Interferência Artificial Redes wireless
Dúvidas
