Génération de plate-forme Cible : CEPC jc/md/lp-01/05 Génération de plateforme CEPC 1
Objectif du chapitre • Générer une plate-forme à télécharger dans une cible CEPC • Configurer les connexions de l’hôte et de la cible • Télécharger Windows CE dans la cible • Recueillir les informations de debug fournies pendant le téléchargement de la cible sur son port série COM 1 Nota : ceux qui n’ont pas de terminal alphanumérique compatible VT 100 à placer sur COM 1 pour surveiller le port de debug, peuvent utiliser un hyperterminal sur le PC de développement pour émuler un VT 100 jc/md/lp-01/05 Génération de plateforme CEPC 2
Assistant de création de plateforme Cliquer pour ouvrir l’assistant de création d’une nouvelle plate-forme jc/md/lp-01/05 Génération de plateforme CEPC 3
Écran d’accueil Valider jc/md/lp-01/05 Génération de plateforme CEPC 4

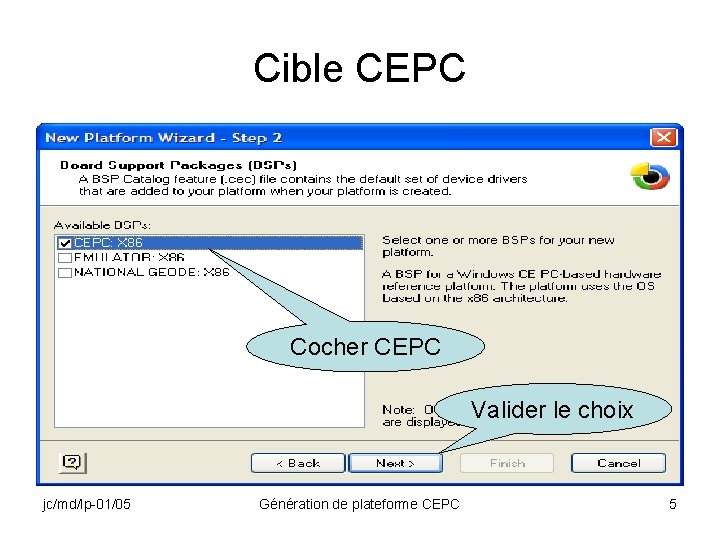

Cible CEPC Cocher CEPC Valider le choix jc/md/lp-01/05 Génération de plateforme CEPC 5

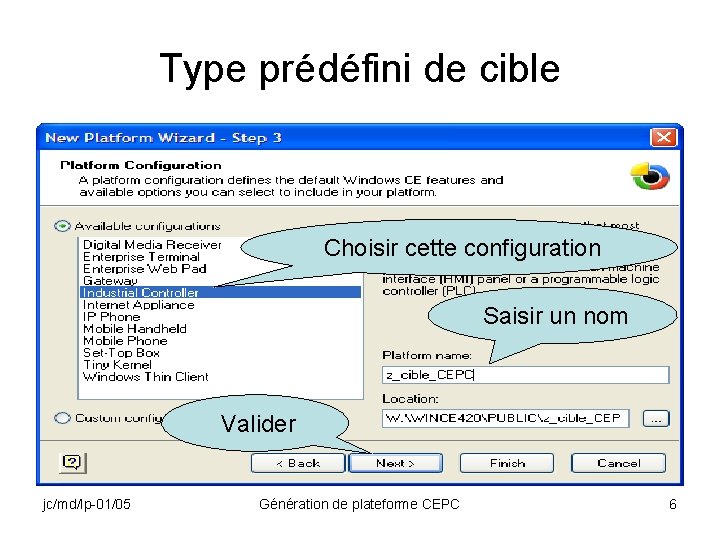

Type prédéfini de cible Choisir cette configuration Saisir un nom Valider jc/md/lp-01/05 Génération de plateforme CEPC 6
Options de configuration (1) Cocher l’option Valider jc/md/lp-01/05 Génération de plateforme CEPC 7

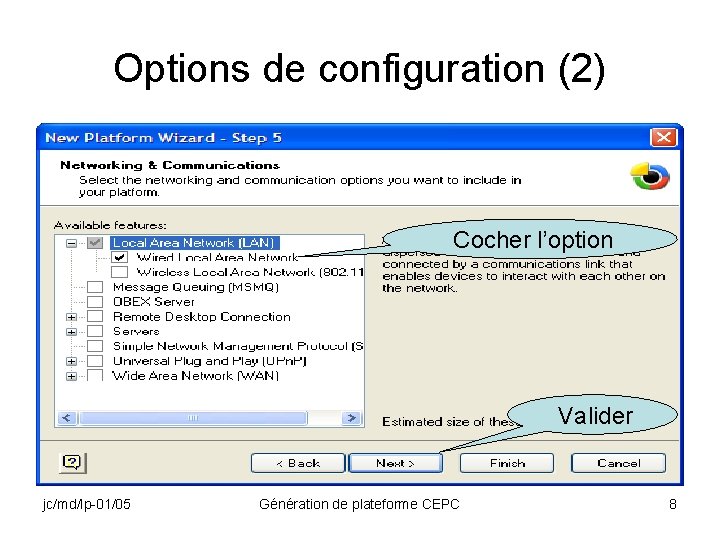

Options de configuration (2) Cocher l’option Valider jc/md/lp-01/05 Génération de plateforme CEPC 8
Fin de la configuration Valider jc/md/lp-01/05 Génération de plateforme CEPC 9

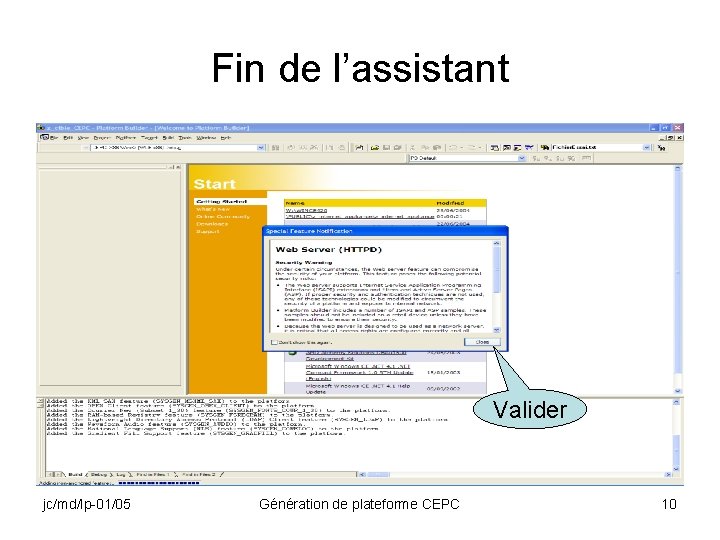

Fin de l’assistant Valider jc/md/lp-01/05 Génération de plateforme CEPC 10
Fin de la préparation Visiter la hiérarchie pour avoir les détails Préparation réussie jc/md/lp-01/05 Génération de plateforme CEPC 11
Vérification des options Cliquer jc/md/lp-01/05 Génération de plateforme CEPC 12

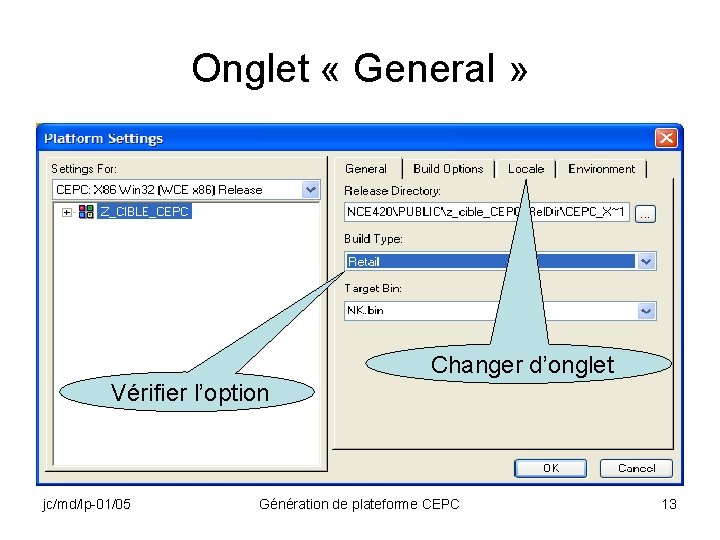

Onglet « General » Changer d’onglet Vérifier l’option jc/md/lp-01/05 Génération de plateforme CEPC 13
Onglet « Locale » Vérifier l’option Valider jc/md/lp-01/05 Génération de plateforme CEPC 14

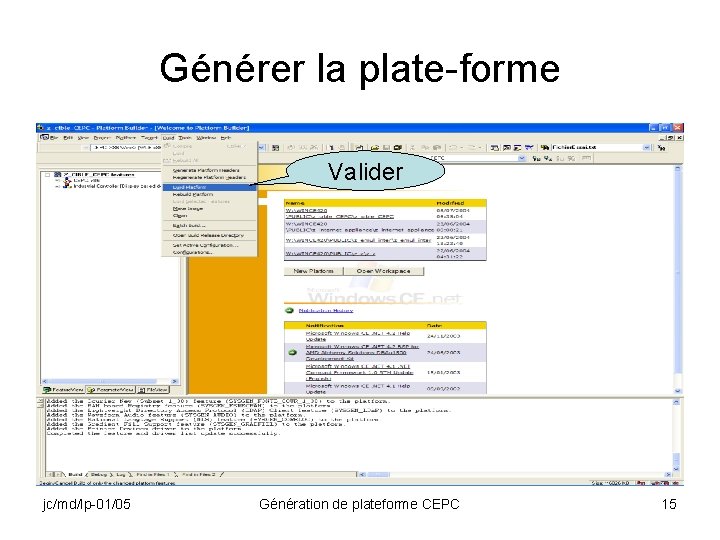

Générer la plate-forme Valider jc/md/lp-01/05 Génération de plateforme CEPC 15
Résultat obtenu Génération réussie jc/md/lp-01/05 Génération de plateforme CEPC 16
Connexion PC hôte et CEPC (1) • Configurer la connexion de boot sur la plate-forme On constate l’impossibilité de terminer la configuration : il manque le nom de la liaison • Pour obtenir ce nom on télécharge l’image dans la cible : – On initialise la cible à partir de la disquette de boot. Le téléchargement ne se fait pas, mais dans le dialogue qui se déroule la plate-forme récupère le nom de la liaison. • On peut aussi récupérer ce nom dans les informations envoyées pendant la phase de boot par la cible sur un terminal placé sur le port de debug de la cible. jc/md/lp-01/05 Génération de plateforme CEPC 17

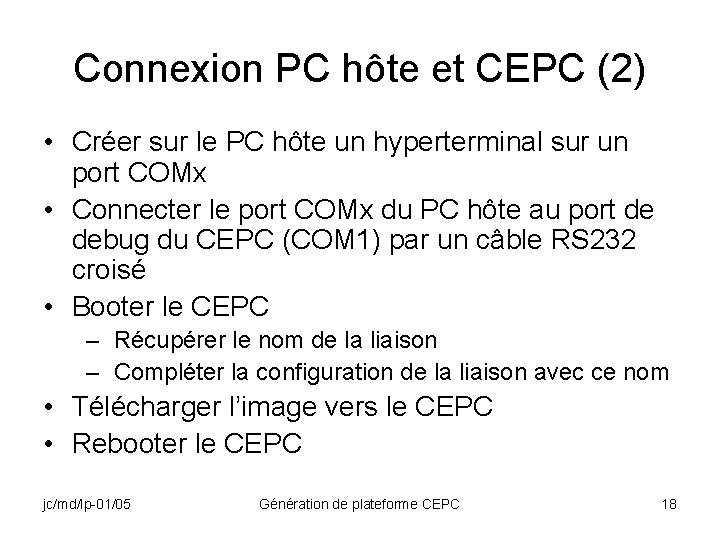

Connexion PC hôte et CEPC (2) • Créer sur le PC hôte un hyperterminal sur un port COMx • Connecter le port COMx du PC hôte au port de debug du CEPC (COM 1) par un câble RS 232 croisé • Booter le CEPC – Récupérer le nom de la liaison – Compléter la configuration de la liaison avec ce nom • Télécharger l’image vers le CEPC • Rebooter le CEPC jc/md/lp-01/05 Génération de plateforme CEPC 18
Création d’un hyperterminal sur le PC Ouvrir jc/md/lp-01/05 Génération de plateforme CEPC 19

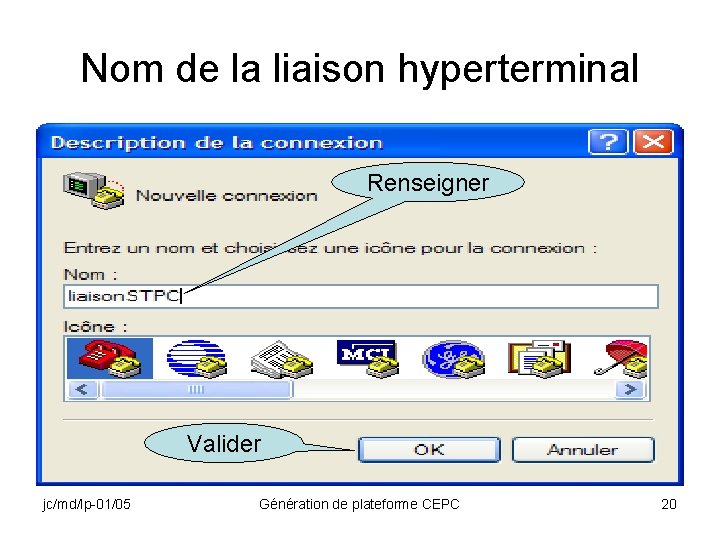

Nom de la liaison hyperterminal Renseigner Valider jc/md/lp-01/05 Génération de plateforme CEPC 20
Choix du port hyperterminal Choisir Valider jc/md/lp-01/05 Génération de plateforme CEPC 21

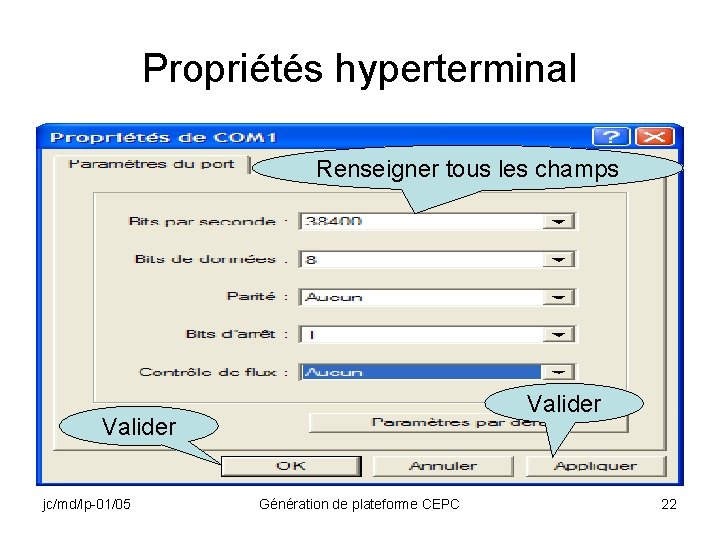

Propriétés hyperterminal Renseigner tous les champs Valider jc/md/lp-01/05 Génération de plateforme CEPC 22

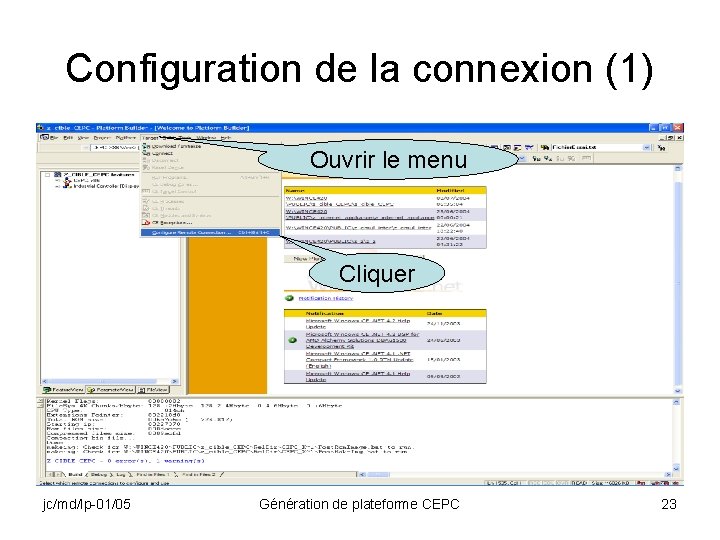

Configuration de la connexion (1) Ouvrir le menu Cliquer jc/md/lp-01/05 Génération de plateforme CEPC 23
Configuration de la connexion (2) Renseigner jc/md/lp-01/05 Génération de plateforme CEPC 24

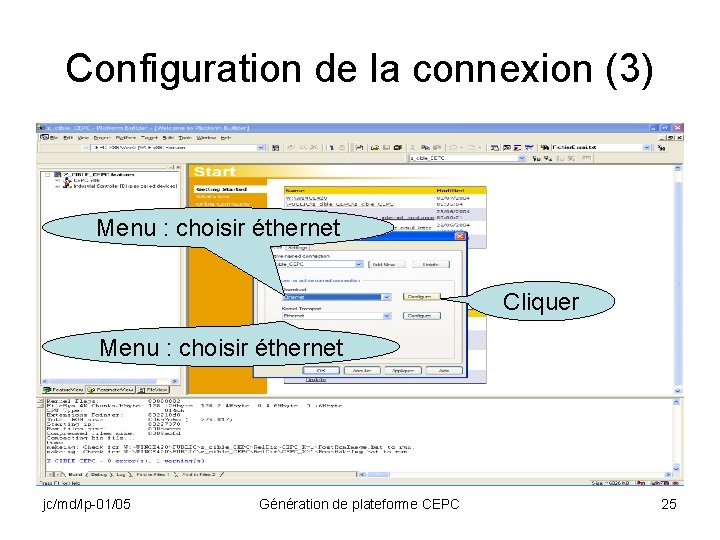

Configuration de la connexion (3) Menu : choisir éthernet Cliquer Menu : choisir éthernet jc/md/lp-01/05 Génération de plateforme CEPC 25

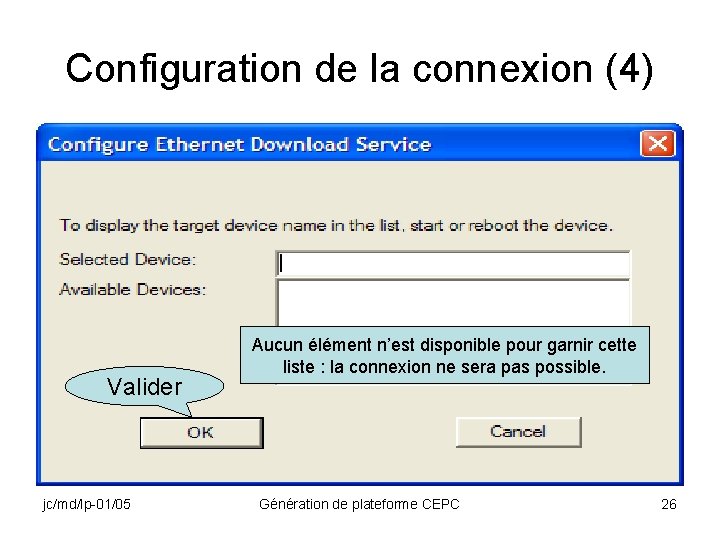

Configuration de la connexion (4) Valider jc/md/lp-01/05 Aucun élément n’est disponible pour garnir cette liste : la connexion ne sera pas possible. Génération de plateforme CEPC 26

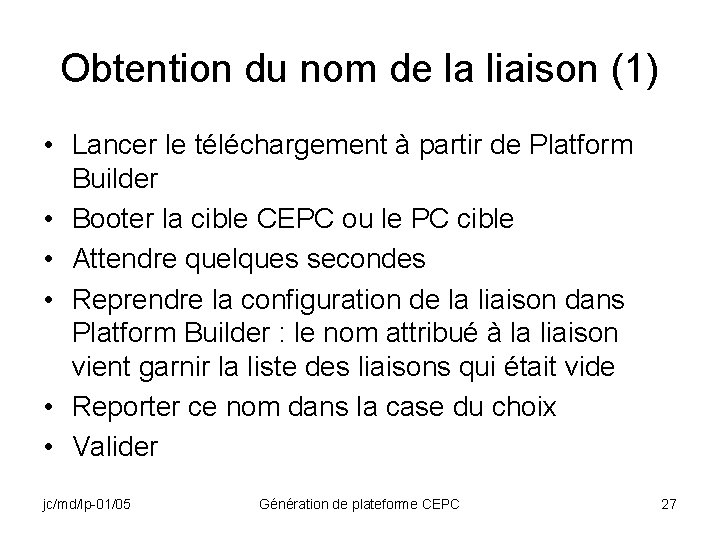

Obtention du nom de la liaison (1) • Lancer le téléchargement à partir de Platform Builder • Booter la cible CEPC ou le PC cible • Attendre quelques secondes • Reprendre la configuration de la liaison dans Platform Builder : le nom attribué à la liaison vient garnir la liste des liaisons qui était vide • Reporter ce nom dans la case du choix • Valider jc/md/lp-01/05 Génération de plateforme CEPC 27
Obtention du nom de la liaison (2) Le nom s’affiche jc/md/lp-01/05 Génération de plateforme CEPC 28

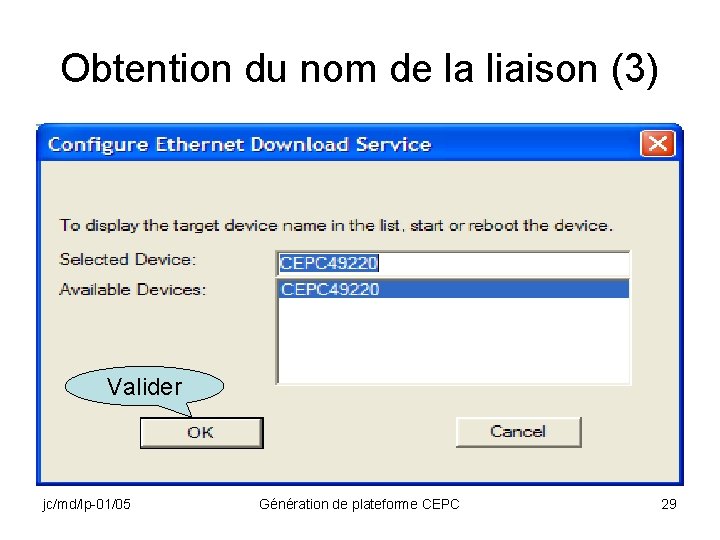

Obtention du nom de la liaison (3) Valider jc/md/lp-01/05 Génération de plateforme CEPC 29
Obtention du nom de la liaison (4) • On peut aussi récupérer ce nom dans les informations qui parviennent à l’hyperterminal pendant la phase de boot • Recher la ligne : « Using device name: CEPCxxxxx » • CEPCxxxxx est le nom à reporter dans Platform Builder pour terminer la configuration de la liaison jc/md/lp-01/05 Génération de plateforme CEPC 30

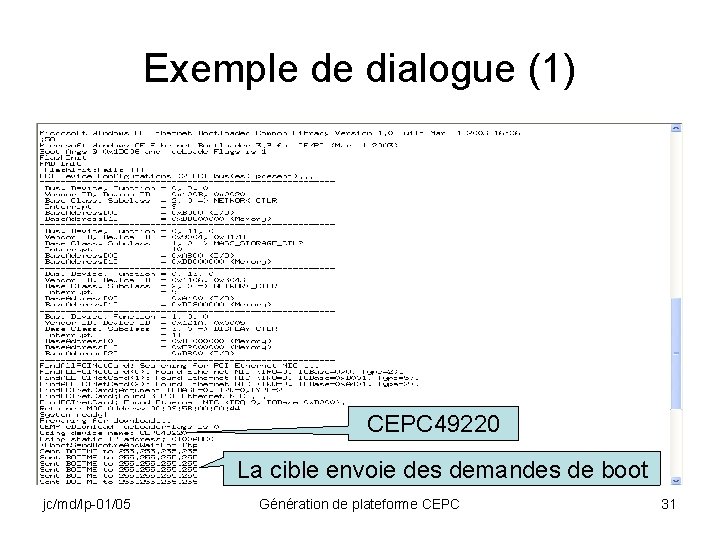

Exemple de dialogue (1) CEPC 49220 La cible envoie des demandes de boot jc/md/lp-01/05 Génération de plateforme CEPC 31

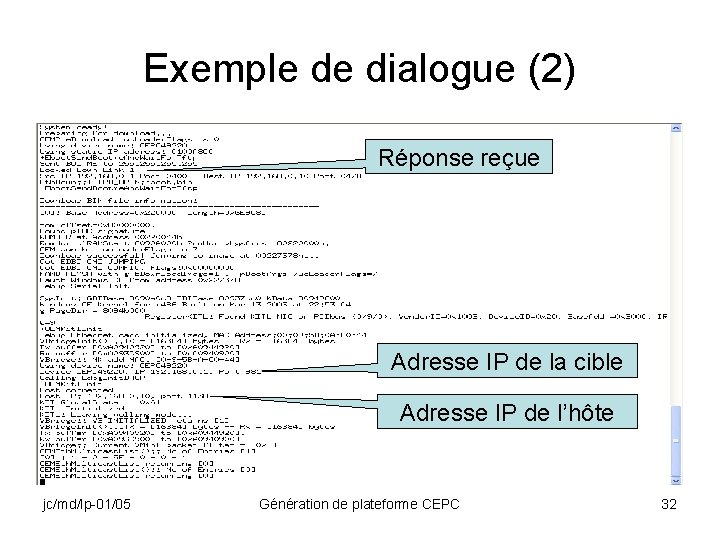

Exemple de dialogue (2) Réponse reçue Adresse IP de la cible Adresse IP de l’hôte jc/md/lp-01/05 Génération de plateforme CEPC 32

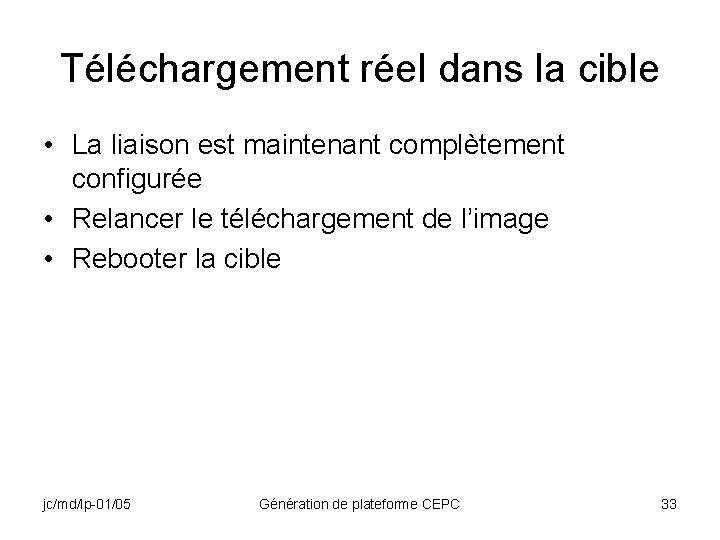

Téléchargement réel dans la cible • La liaison est maintenant complètement configurée • Relancer le téléchargement de l’image • Rebooter la cible jc/md/lp-01/05 Génération de plateforme CEPC 33

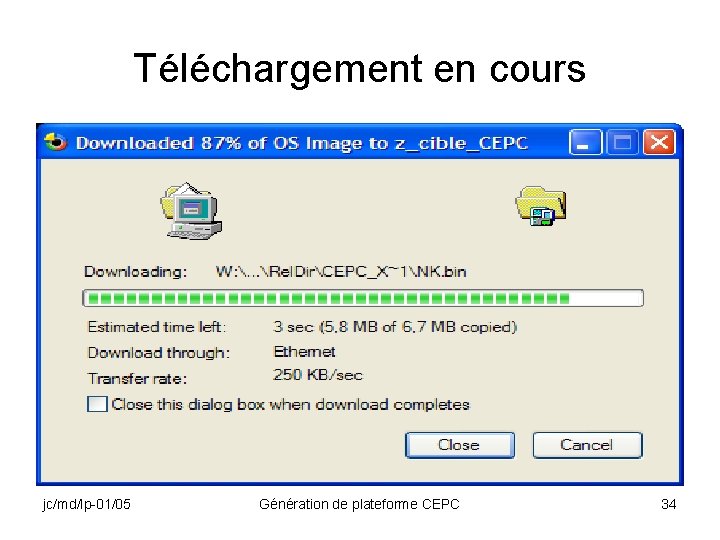

Téléchargement en cours jc/md/lp-01/05 Génération de plateforme CEPC 34
Téléchargement terminé Cliquer jc/md/lp-01/05 Génération de plateforme CEPC 35
Résultat sur la plate-forme jc/md/lp-01/05 Génération de plateforme CEPC 36

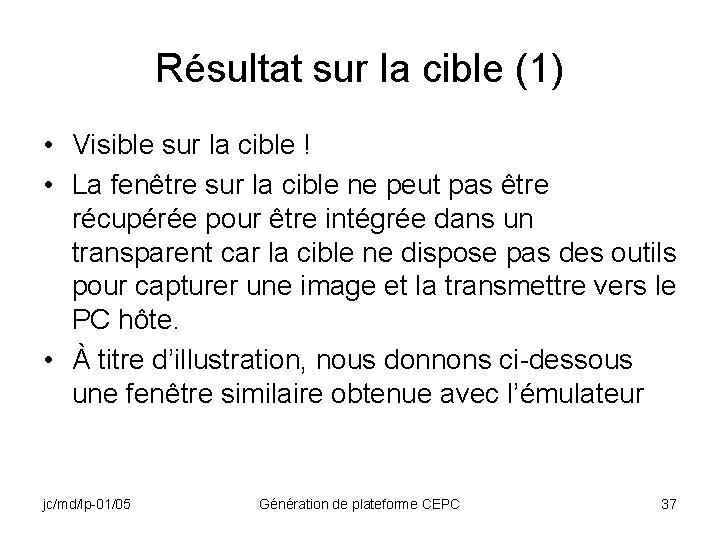

Résultat sur la cible (1) • Visible sur la cible ! • La fenêtre sur la cible ne peut pas être récupérée pour être intégrée dans un transparent car la cible ne dispose pas des outils pour capturer une image et la transmettre vers le PC hôte. • À titre d’illustration, nous donnons ci-dessous une fenêtre similaire obtenue avec l’émulateur jc/md/lp-01/05 Génération de plateforme CEPC 37

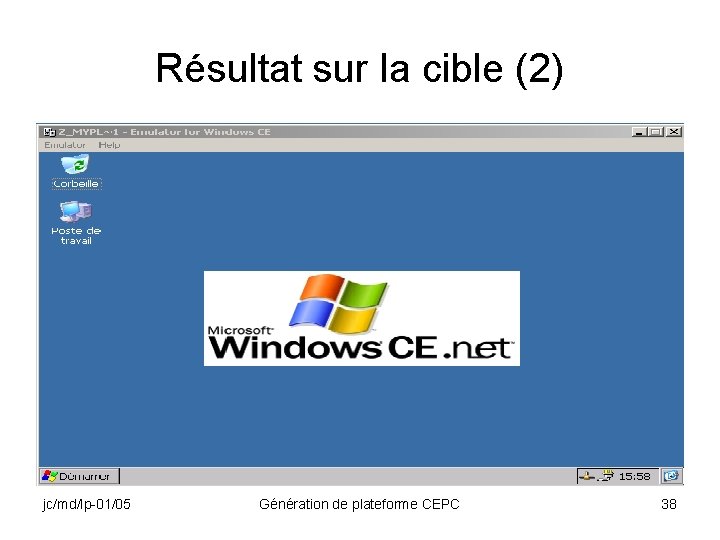

Résultat sur la cible (2) jc/md/lp-01/05 Génération de plateforme CEPC 38

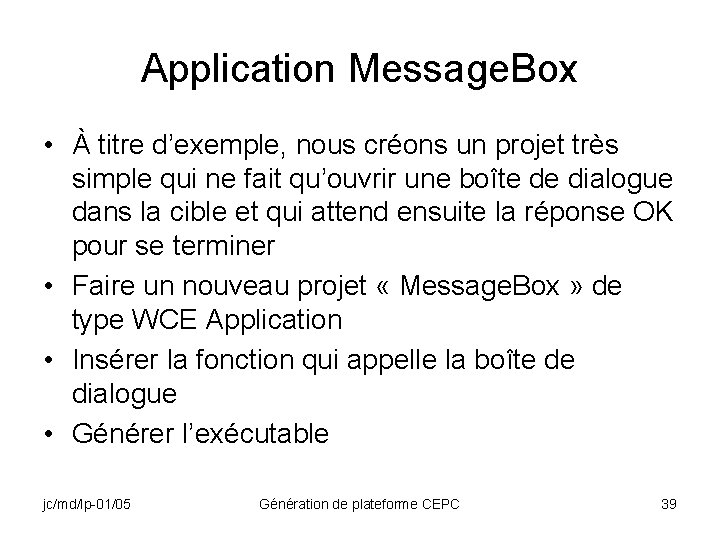

Application Message. Box • À titre d’exemple, nous créons un projet très simple qui ne fait qu’ouvrir une boîte de dialogue dans la cible et qui attend ensuite la réponse OK pour se terminer • Faire un nouveau projet « Message. Box » de type WCE Application • Insérer la fonction qui appelle la boîte de dialogue • Générer l’exécutable jc/md/lp-01/05 Génération de plateforme CEPC 39
Projet Message. Box Valider jc/md/lp-01/05 Génération de plateforme CEPC 40
Code de Message. Box // Message. Box. cpp : Defines the entry point for the application. #include "stdafx. h" int WINAPI Win. Main(HINSTANCE h. Instance, HINSTANCE h. Prev. Instance, LPTSTR lp. Cmd. Line, int n. Cmd. Show) { Message. Box(NULL, _T("Cliquer sur OK pour terminer l'application"), _T("Dans CEPC"), MB_OK); return 0; } jc/md/lp-01/05 Génération de plateforme CEPC 41

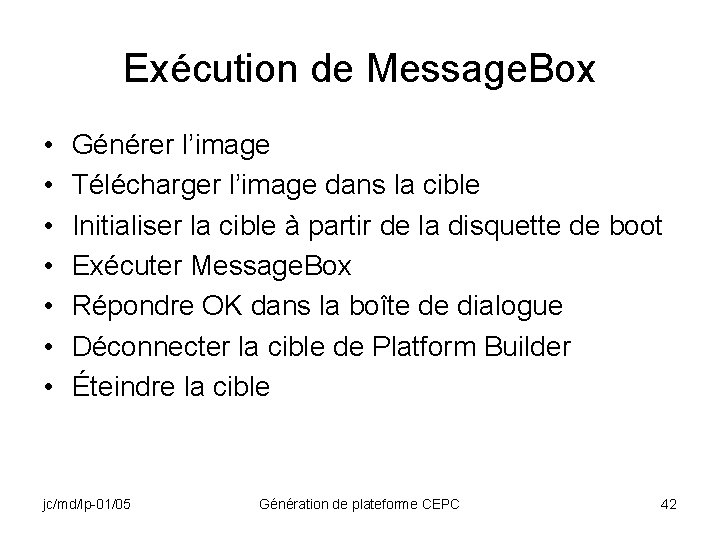

Exécution de Message. Box • • Générer l’image Télécharger l’image dans la cible Initialiser la cible à partir de la disquette de boot Exécuter Message. Box Répondre OK dans la boîte de dialogue Déconnecter la cible de Platform Builder Éteindre la cible jc/md/lp-01/05 Génération de plateforme CEPC 42
Exécution de Message. Box Exécution déclenchée sur la cible jc/md/lp-01/05 Génération de plateforme CEPC 43
Résultat de l’exécution (1) • • Visible sur la cible ! Cliquer le bouton OK pour terminer l’application Déconnecter Platform Builder de la cible Éteindre la cible jc/md/lp-01/05 Génération de plateforme CEPC 44

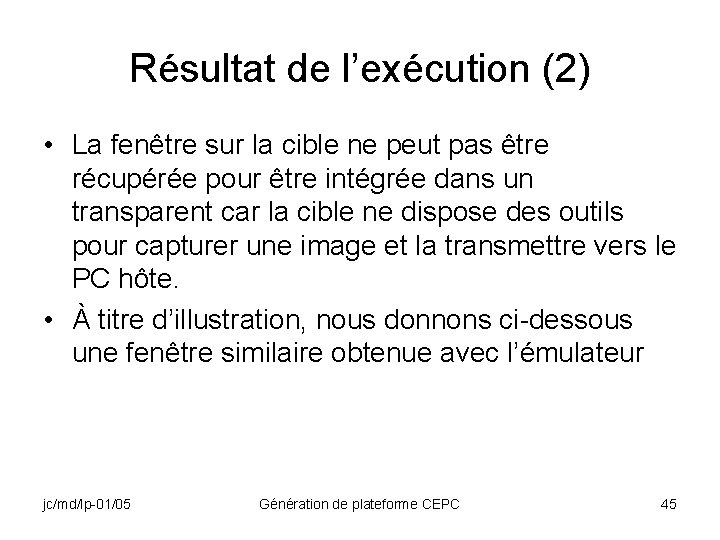

Résultat de l’exécution (2) • La fenêtre sur la cible ne peut pas être récupérée pour être intégrée dans un transparent car la cible ne dispose des outils pour capturer une image et la transmettre vers le PC hôte. • À titre d’illustration, nous donnons ci-dessous une fenêtre similaire obtenue avec l’émulateur jc/md/lp-01/05 Génération de plateforme CEPC 45
Résultat de l’exécution (3) jc/md/lp-01/05 Génération de plateforme CEPC 46

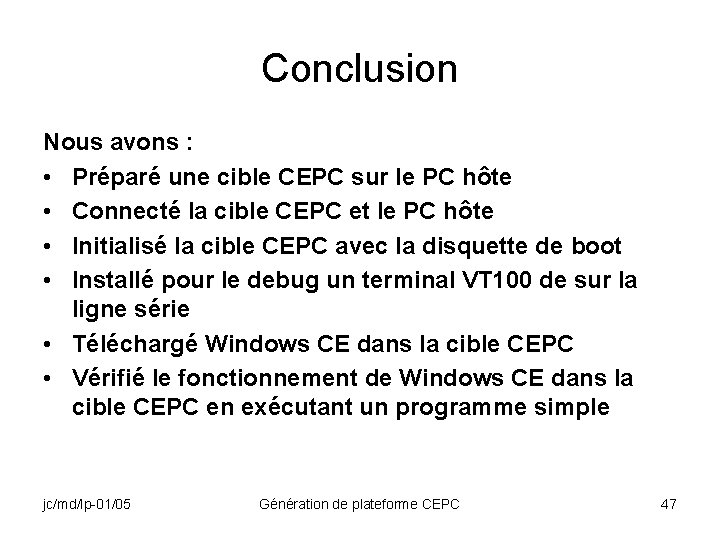

Conclusion Nous avons : • Préparé une cible CEPC sur le PC hôte • Connecté la cible CEPC et le PC hôte • Initialisé la cible CEPC avec la disquette de boot • Installé pour le debug un terminal VT 100 de sur la ligne série • Téléchargé Windows CE dans la cible CEPC • Vérifié le fonctionnement de Windows CE dans la cible CEPC en exécutant un programme simple jc/md/lp-01/05 Génération de plateforme CEPC 47
