GMPLS Generalized MultiProtocol Label Switching v v MPLS

GMPLS Generalized Multi-Protocol Label Switching

목 차 v 서론 v MPLS와 MPLambda. S v GMPLS의 signaling protocol v GMPLS의 routing protocol v IETF의 GMPLS 표준화 동향 v 결론 v 참고문헌 2

MPLS와 MPLambda. S(2) v MPLS의 LSP 설정과정 25 Data flow 43 30 17 58 * LSP : Label Switched Path 5

MPLS와 MPLambda. S(4) v MPLambda. S의 LSP 설정과정 7

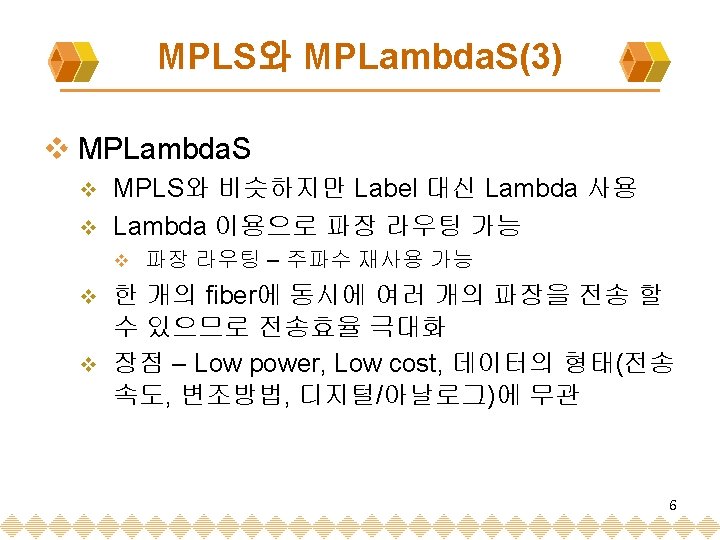

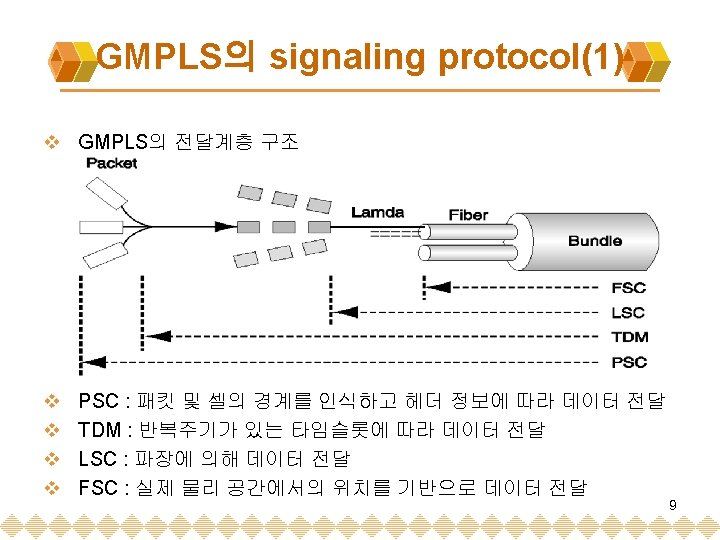

GMPLS의 signaling protocol(2) v GMPLS signaling protocol MPLS의 기능을 확장하고 새로운 기능 추가 v 새로운 기능들 v v A signaling functional description Genealized Label Request v Generalized Label v Suggested Label v Bi-directional LSP v RSVP-TE Extension v CR-LDP Extension v 10

GMPLS의 signaling protocol(3) v Generalized label request v 요청된 LSP를 위해 필요한 특성의 통신을 지원 LSP Enc. Type : Packet, Ethernet, SDH, SONET, Lambda, Fiber 등 v LSP 페이로드 타입(G-PID) : LSP에 전달될 payload 식별 자 v 11

GMPLS의 signaling protocol(4) v Generalized Label v Bundle 내의 fiber, fiber 내의 waveband, waveband 내의 단일파 장, 파장내의 timeslot의 한 집합을 나타내는 label 정보. v Link ID 와 Label로 구성 v Link ID : 제어 채널이 bundling 제어시 사용. v Label format : Label이 사용되는 곳에서 링크의 클래스에 의존 12

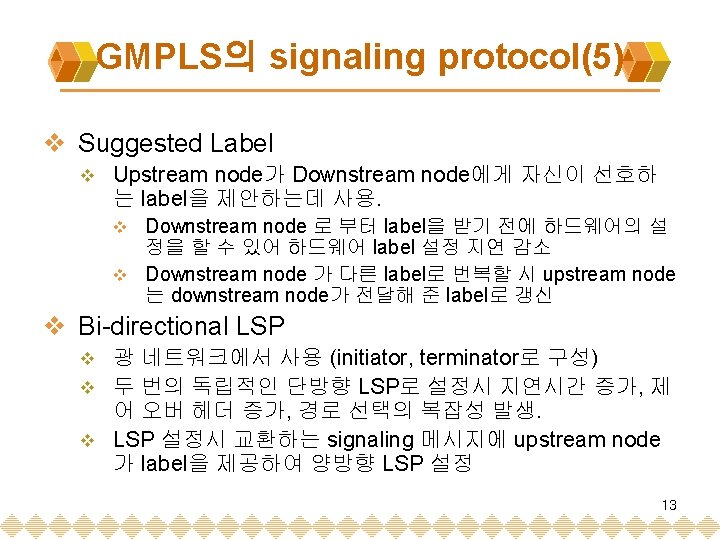

GMPLS의 signaling protocol(6) v RSVP-TE/CR-LDP Extension v Generalized LSP Setup 14

GMPLS의 signaling protocol(6) v RSVP-TE/CR-LDP Extension v 다양한 switching type 지원을 위해 정의된 label request, generalized label, suggested label, label set 등을 RSVPTE 와 CR-LDP에서는 새로운 Object/TLV(Type, Length, Value)를 추가해서 해당 프로토콜 확장. 15

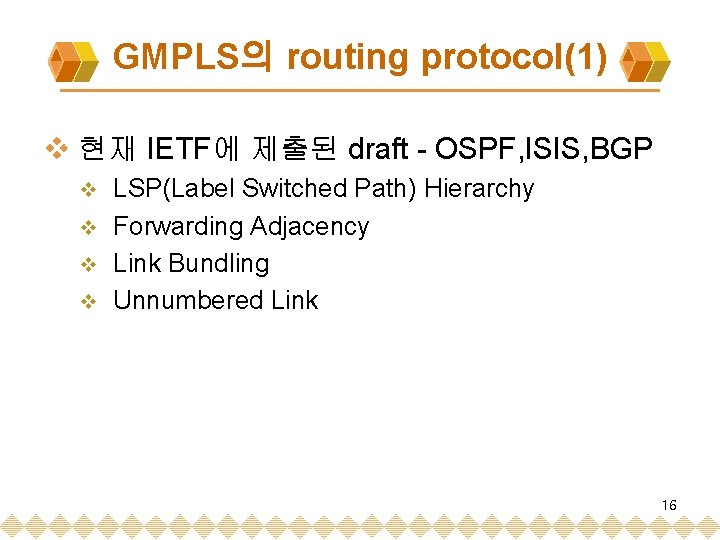

GMPLS의 routing protocol(1) v 현재 IETF에 제출된 draft - OSPF, ISIS, BGP LSP(Label Switched Path) Hierarchy v Forwarding Adjacency v Link Bundling v Unnumbered Link v 16

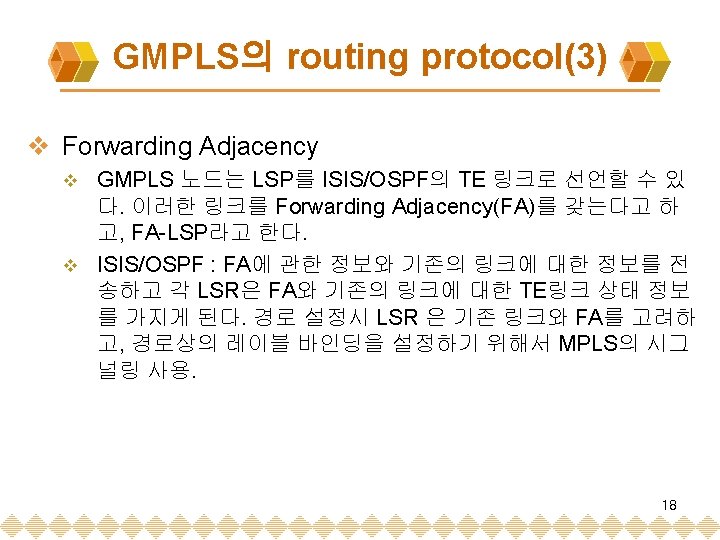

GMPLS의 routing protocol(5) v Unnumbered Link MPLS 에서는 모든 링크를 IP 주소로 구분 v GMPLS에서는 라우터 ID와 인터페이스 ID로 구분되는 Unnumbered Link를 지원 v RSVP-TE와 CR-LDP에서는 라우터 ID와 인터페이스 ID object/TLV를 정의하여 프로토콜 확장 v LSR에서 router ID와 interface ID로 구성된 32 bit identifier로 생성 v v 이 값은 Link를 생성한 LSR 범위에서 유일 20

IETF의 GMPLS 표준화 동향 v 표준화 그룹 Sub-IP area의 mpls WG과 ccamp WG 중심 v 현재 4개의 문서가 두 그룹의 joint last call 상태 v v GMPLS-Signaling Functional Descriptioin v v GMPLS 지원을 위한 MPLS signal 확장에 대해 기술 GMPLS signaling – RSVP-TE Extensions v MPLS에서 제안된 RSVP-TE에 GMPLS를 위한 RSVPTE의 포맷과 매커니즘에 대해 기술 GMPLS signaling – CR-LDP Extensions v GMPLS Extensions for SONET and SDH Control v v GMPLS signaling 사용시 SONET/SDH 기술에 적용되는 특정 정보에 대해 정의. 21

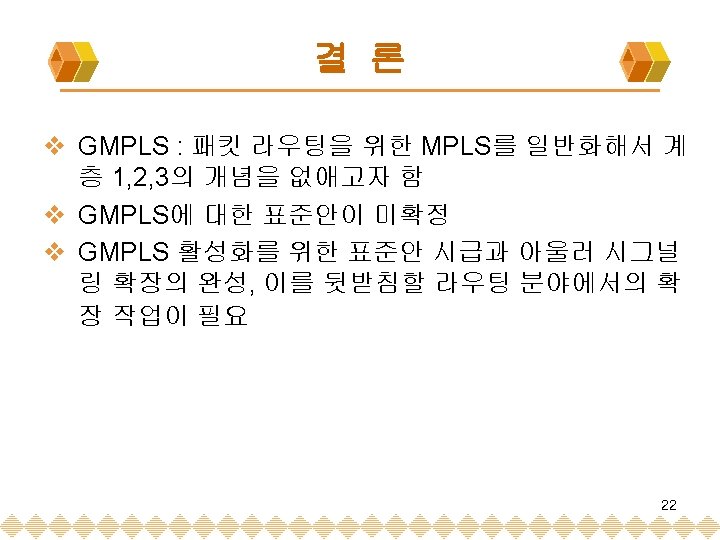

참고문헌 v v v v v v [1] Yangguang Xu, Patrice N. Lamy, Eve L. Varma, and Ramesh Nagarajan, "Generalized MPLS-Based Distributed Control Architecture for Automatically Switched Transport Networks, " Bell Labs Technical Journal, pp. 33 -49, Jan. -Jun. , 2001. [2] Ayan Banerjee, "Generalized Multiprotocol Label Switching: An Overview of Signaling Enhancements and Recovery Techniques, " IEEE Communications Magazine, pp. 144 -151, July, 2001. [3] Ayan Banerjee, "Generalized Multiprotocol Label Switching: An Overview of Routing and Management Enhancements, " IEEE Communications Magazine, pp. 144 -150, Jan. , 2001. [4] Guangzhi Li, "Experiments in Fast Restoration using GMPLS in Optical / Electronic Mesh Networks, " Optical Fiber Communication Conference and Exhibit, pp. PD 34_1 -PD 34_3, 2001. [5] 최준균, “광인터넷을 위한 Generalized MPLS 신호기술, ‚ KRNET 2001. [6] 홍석원, “GMPLS를 위한 라우팅, ‚ 명지대학교 전자정보통신공학부. [7] 김영민, “Multiprotocol Label Switching Architecture, " 서울시립대학교. [8] 이근영, “Multiprotocol Lambda Switching, " 연세대학교. [9] 이성창, “GMPLS(Generalized MPLS), " TTA 저널 76호, pp. 82 -91. [10] 우상수, “Generalized Multiprotocol Label Switching". [11] draft-ietf-mpls-generalized-rsvp-te-04. txt [12] draft-ietf-mpls-generalized-cr-ldp-04. txt [13] draft-ietf-isis-gmpls-extensions-04. txt [14] draft-ashwood-generalized-mpls-signaling-00. txt [15] http: //www. altera. com/solutions/networking/net-mpls. html [16] http: //www. tta. or. kr/ [17] http: //www. mplsrc. com/ [18] http: //www. gmpls. org/ [19] http: //www. krnet. or. kr/ [20] http: //www. netmanias. com/ [21] http: //www. freechal. com/ktec/ [22] http: //www. ietf. org/ [23] http: //www. ietf. org/html. charters/mpls-charter. html [24] http: //www. raonet. com/ 23
