Global Top Cloud Service Provider Smart Phone Game 쇼군 적용 사례 ㈜블루솜 Bluesom Co. , Ltd

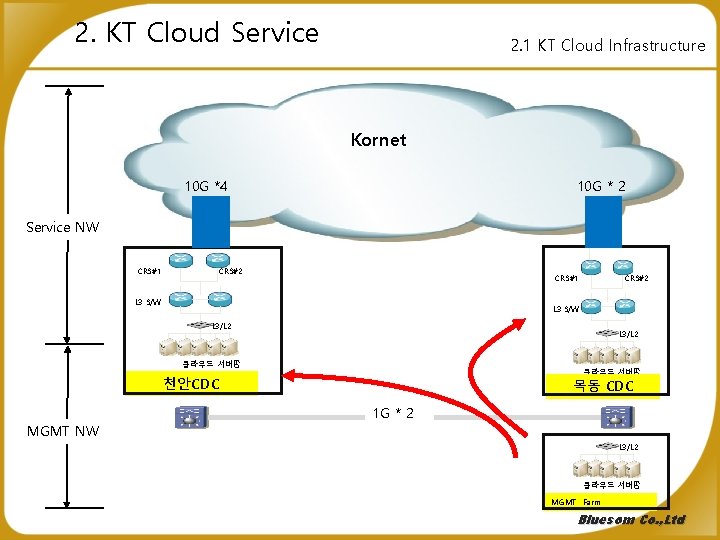

2. KT Cloud Service 2. 1 KT Cloud Infrastructure Kornet 10 G *4 10 G * 2 Service NW CRS#1 CRS#2 CRS#1 L 3 S/W CRS#2 L 3 S/W L 3/L 2 클라우드 서버팜 천안CDC 목동 CDC 1 G * 2 MGMT NW L 3/L 2 클라우드 서버팜 MGMT Farm Bluesom Co. , Ltd

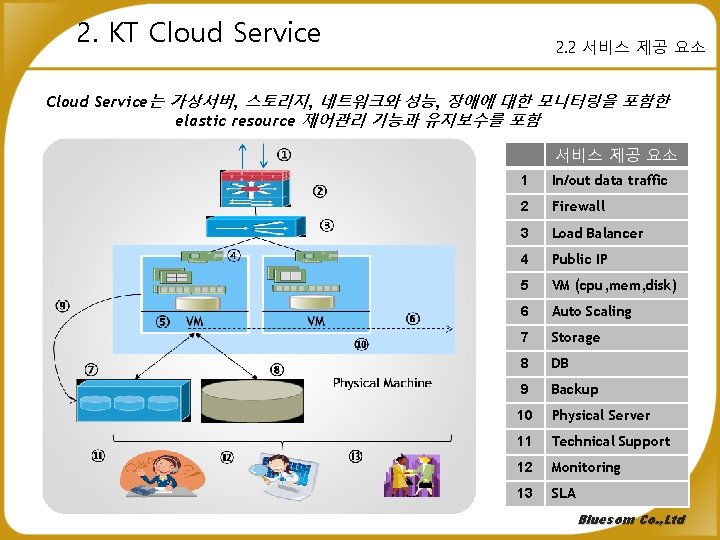

2. KT Cloud Service 2. 2 서비스 제공 요소 Cloud Service는 가상서버, 스토리지, 네트워크와 성능, 장애에 대한 모니터링을 포함한 elastic resource 제어관리 기능과 유지보수를 포함 서비스 제공 요소 1 In/out data traffic 2 Firewall 3 Load Balancer 4 Public IP 5 VM (cpu, mem, disk) 6 Auto Scaling 7 Storage 8 DB 9 Backup 10 Physical Server 11 Technical Support 12 Monitoring 13 SLA Bluesom Co. , Ltd

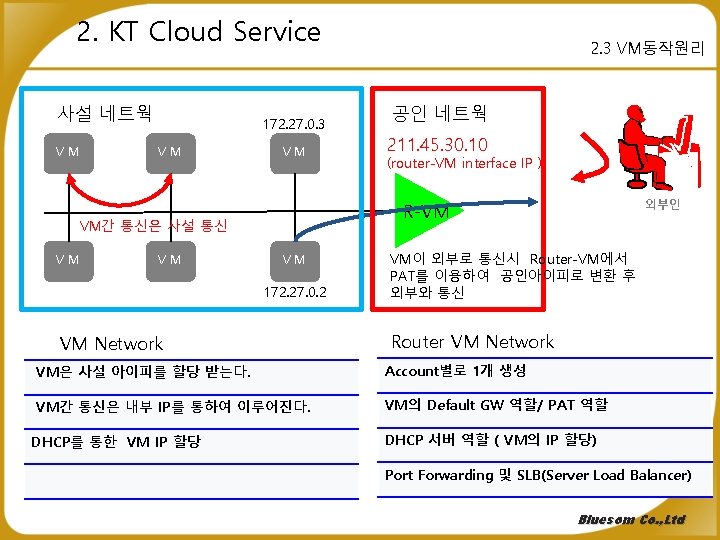

2. KT Cloud Service 사설 네트웍 VM 172. 27. 0. 3 VM VM VM 공인 네트웍 211. 45. 30. 10 (router-VM interface IP ) 외부인 R-VM VM간 통신은 사설 통신 VM 2. 3 VM동작원리 VM 172. 27. 0. 2 VM Network VM이 외부로 통신시 Router-VM에서 PAT를 이용하여 공인아이피로 변환 후 외부와 통신 Router VM Network VM은 사설 아이피를 할당 받는다. Account별로 1개 생성 VM간 통신은 내부 IP를 통하여 이루어진다. VM의 Default GW 역할/ PAT 역할 DHCP를 통한 VM IP 할당 DHCP 서버 역할 ( VM의 IP 할당) Port Forwarding 및 SLB(Server Load Balancer) Bluesom Co. , Ltd

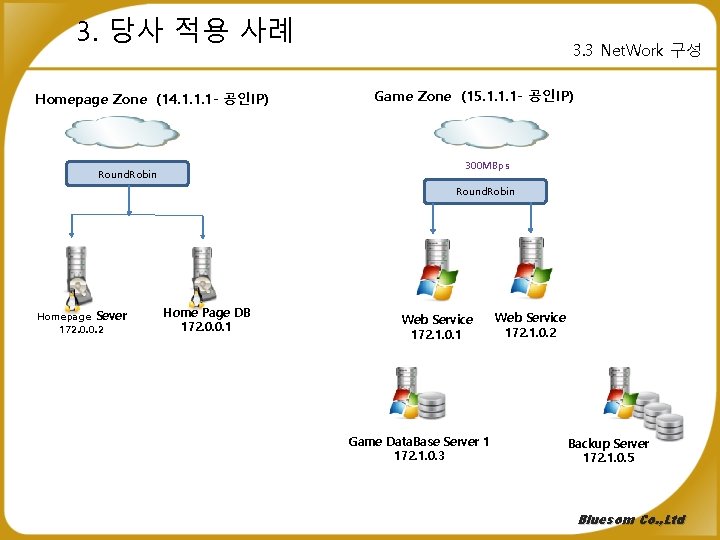

3. 당사 적용 사례 Homepage Zone (14. 1. 1. 1 - 공인IP) 3. 3 Net. Work 구성 Game Zone (15. 1. 1. 1 - 공인IP) 300 MBps Round. Robin Homepage Sever 172. 0. 0. 2 Home Page DB 172. 0. 0. 1 Web Service 172. 1. 0. 1 Game Data. Base Server 1 172. 1. 0. 3 Web Service 172. 1. 0. 2 Backup Server 172. 1. 0. 5 Bluesom Co. , Ltd
