IQ 8 Control C/M

Systemy Wykrywania i Sygnalizacji Pożaru są przeznaczone do szybkiego i pewnego wykrywania zagrożeń pożarowych. Nowoczesne systemy zapewniają gwarantowaną reakcję przy skutecznej eliminacji fałszywych alarmów. Systemy te w sposób spójny przekazują informacje zarówno o własnym stanie pracy, jak i rozwoju zagrożenia. Informacje o alarmie przekazywane są do lokalnej stacji monitoringu (Państwowej Straży Pożarnej). 4

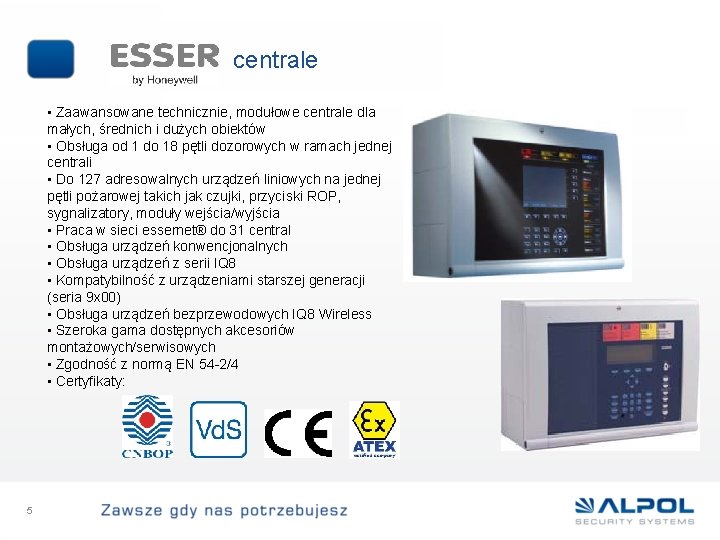

centrale • Zaawansowane technicznie, modułowe centrale dla małych, średnich i dużych obiektów • Obsługa od 1 do 18 pętli dozorowych w ramach jednej centrali • Do 127 adresowalnych urządzeń liniowych na jednej pętli pożarowej takich jak czujki, przyciski ROP, sygnalizatory, moduły wejścia/wyjścia • Praca w sieci essernet® do 31 central • Obsługa urządzeń konwencjonalnych • Obsługa urządzeń z serii IQ 8 • Kompatybilność z urządzeniami starszej generacji (seria 9 x 00) • Obsługa urządzeń bezprzewodowych IQ 8 Wireless • Szeroka gama dostępnych akcesoriów montażowych/serwisowych • Zgodność z normą EN 54 -2/4 • Certyfikaty: 5

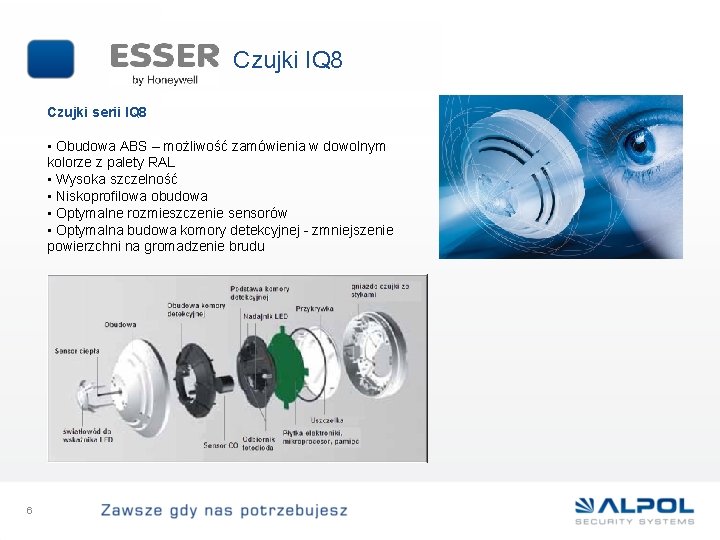

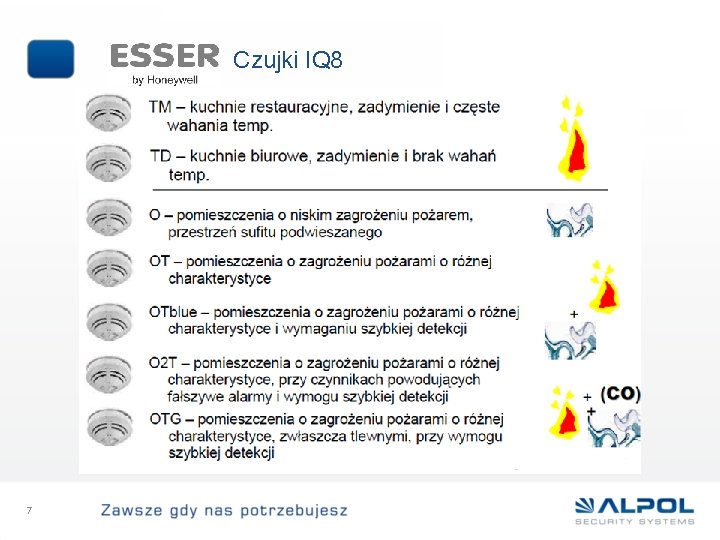

Czujki IQ 8 Czujki serii IQ 8 • Obudowa ABS – możliwość zamówienia w dowolnym kolorze z palety RAL • Wysoka szczelność • Niskoprofilowa obudowa • Optymalne rozmieszczenie sensorów • Optymalna budowa komory detekcyjnej - zmniejszenie powierzchni na gromadzenie brudu 6

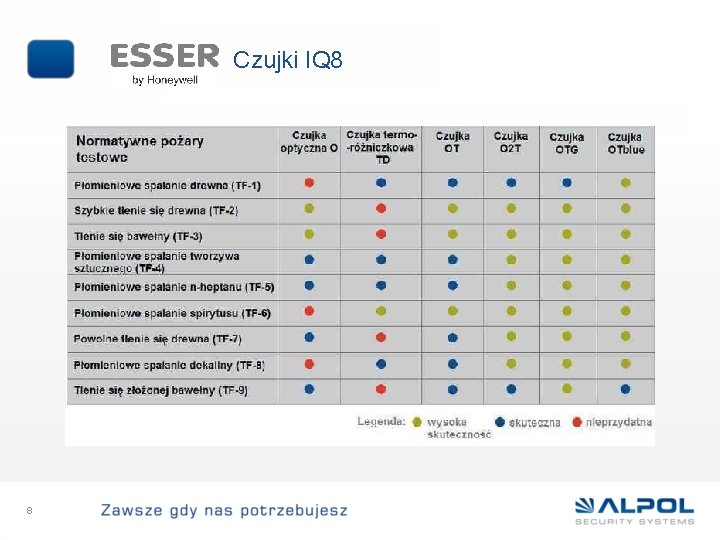

Czujki IQ 8 7

Czujki IQ 8 8

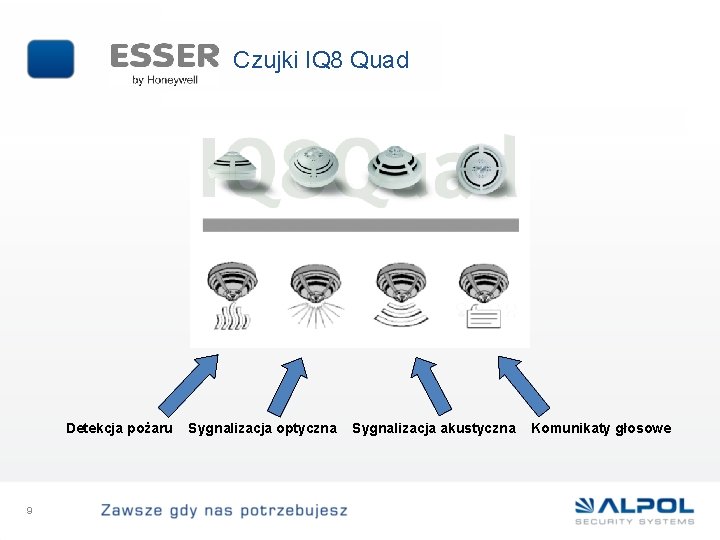

Czujki IQ 8 Quad Detekcja pożaru 9 Sygnalizacja optyczna Sygnalizacja akustyczna Komunikaty głosowe

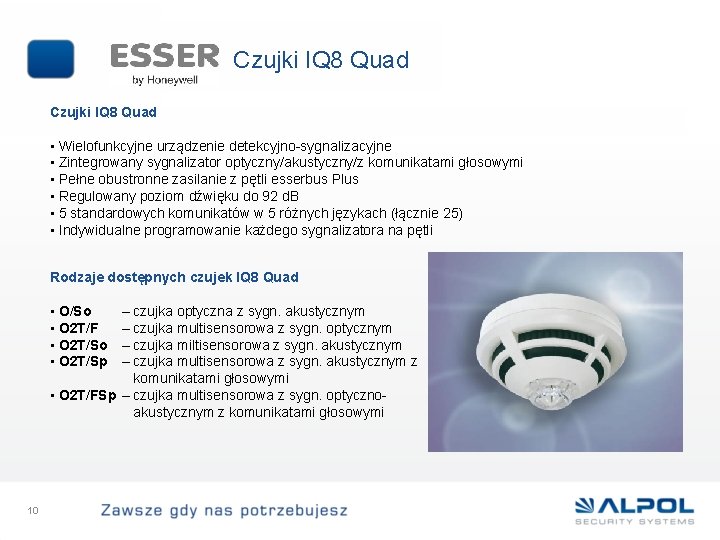

Czujki IQ 8 Quad • Wielofunkcyjne urządzenie detekcyjno-sygnalizacyjne • Zintegrowany sygnalizator optyczny/akustyczny/z komunikatami głosowymi • Pełne obustronne zasilanie z pętli esserbus Plus • Regulowany poziom dźwięku do 92 d. B • 5 standardowych komunikatów w 5 różnych językach (łącznie 25) • Indywidualne programowanie każdego sygnalizatora na pętli Rodzaje dostępnych czujek IQ 8 Quad • O/So • O 2 T/F • O 2 T/So • O 2 T/Sp – czujka optyczna z sygn. akustycznym – czujka multisensorowa z sygn. optycznym – czujka miltisensorowa z sygn. akustycznym – czujka multisensorowa z sygn. akustycznym z komunikatami głosowymi • O 2 T/FSp – czujka multisensorowa z sygn. optycznoakustycznym z komunikatami głosowymi 10

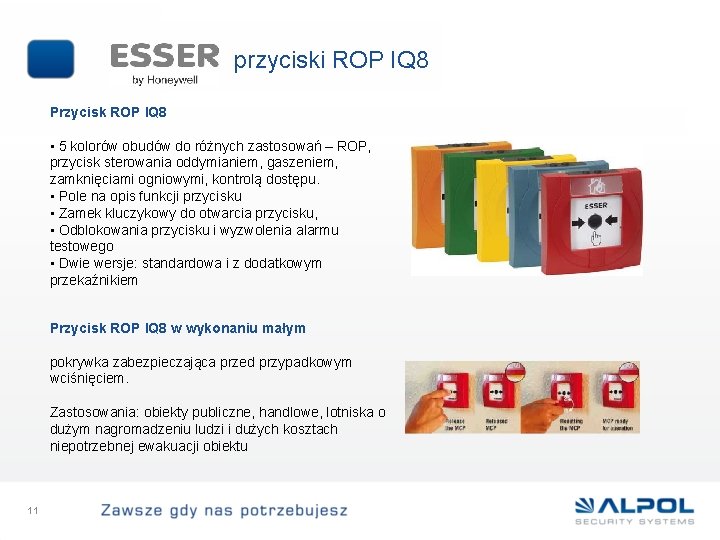

przyciski ROP IQ 8 Przycisk ROP IQ 8 • 5 kolorów obudów do różnych zastosowań – ROP, przycisk sterowania oddymianiem, gaszeniem, zamknięciami ogniowymi, kontrolą dostępu. • Pole na opis funkcji przycisku • Zamek kluczykowy do otwarcia przycisku, • Odblokowania przycisku i wyzwolenia alarmu testowego • Dwie wersje: standardowa i z dodatkowym przekaźnikiem Przycisk ROP IQ 8 w wykonaniu małym pokrywka zabezpieczająca przed przypadkowym wciśnięciem. Zastosowania: obiekty publiczne, handlowe, lotniska o dużym nagromadzeniu ludzi i dużych kosztach niepotrzebnej ewakuacji obiektu 11

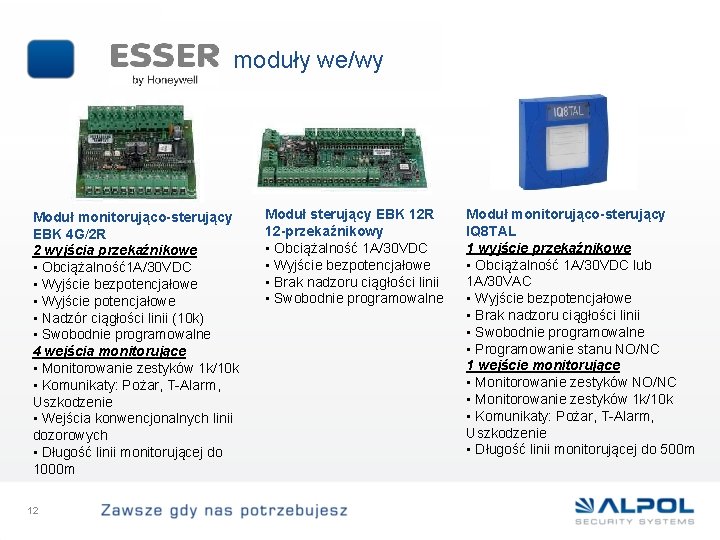

moduły we/wy Moduł monitorująco-sterujący EBK 4 G/2 R 2 wyjścia przekaźnikowe • Obciążalność1 A/30 VDC • Wyjście bezpotencjałowe • Wyjście potencjałowe • Nadzór ciągłości linii (10 k) • Swobodnie programowalne 4 wejścia monitorujące • Monitorowanie zestyków 1 k/10 k • Komunikaty: Pożar, T-Alarm, Uszkodzenie • Wejścia konwencjonalnych linii dozorowych • Długość linii monitorującej do 1000 m 12 Moduł sterujący EBK 12 R 12 -przekaźnikowy • Obciążalność 1 A/30 VDC • Wyjście bezpotencjałowe • Brak nadzoru ciągłości linii • Swobodnie programowalne Moduł monitorująco-sterujący IQ 8 TAL 1 wyjście przekaźnikowe • Obciążalność 1 A/30 VDC lub 1 A/30 VAC • Wyjście bezpotencjałowe • Brak nadzoru ciągłości linii • Swobodnie programowalne • Programowanie stanu NO/NC 1 wejście monitorujące • Monitorowanie zestyków NO/NC • Monitorowanie zestyków 1 k/10 k • Komunikaty: Pożar, T-Alarm, Uszkodzenie • Długość linii monitorującej do 500 m

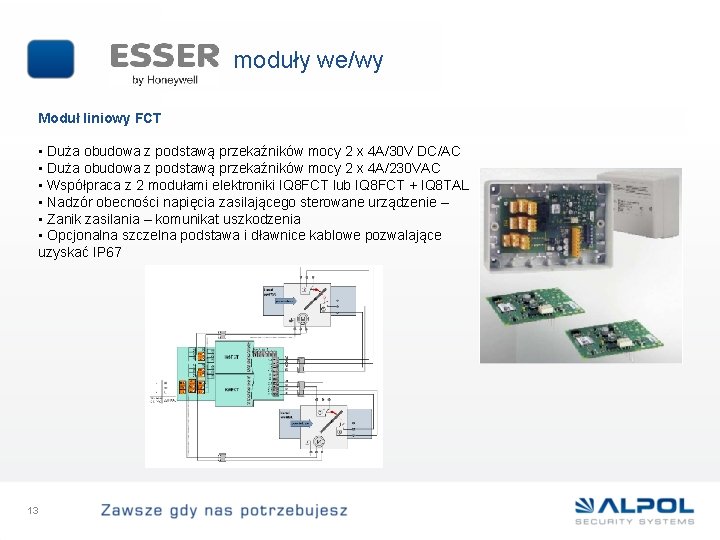

moduły we/wy Moduł liniowy FCT • Duża obudowa z podstawą przekaźników mocy 2 x 4 A/30 V DC/AC • Duża obudowa z podstawą przekaźników mocy 2 x 4 A/230 VAC • Współpraca z 2 modułami elektroniki IQ 8 FCT lub IQ 8 FCT + IQ 8 TAL • Nadzór obecności napięcia zasilającego sterowane urządzenie – • Zanik zasilania – komunikat uszkodzenia • Opcjonalna szczelna podstawa i dławnice kablowe pozwalające uzyskać IP 67 13

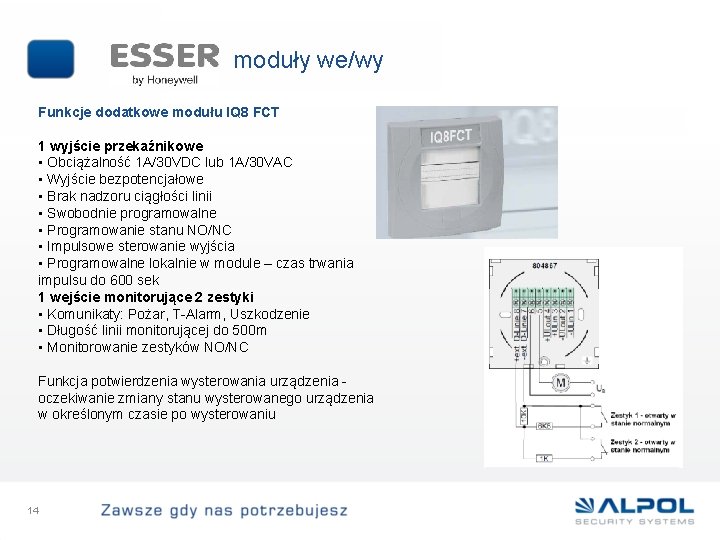

moduły we/wy Funkcje dodatkowe modułu IQ 8 FCT 1 wyjście przekaźnikowe • Obciążalność 1 A/30 VDC lub 1 A/30 VAC • Wyjście bezpotencjałowe • Brak nadzoru ciągłości linii • Swobodnie programowalne • Programowanie stanu NO/NC • Impulsowe sterowanie wyjścia • Programowalne lokalnie w module – czas trwania impulsu do 600 sek 1 wejście monitorujące 2 zestyki • Komunikaty: Pożar, T-Alarm, Uszkodzenie • Długość linii monitorującej do 500 m • Monitorowanie zestyków NO/NC Funkcja potwierdzenia wysterowania urządzenia oczekiwanie zmiany stanu wysterowanego urządzenia w określonym czasie po wysterowaniu 14

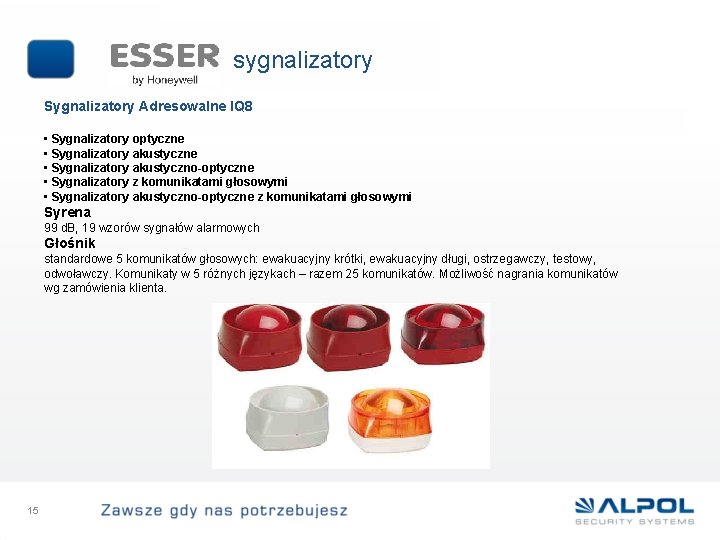

sygnalizatory Sygnalizatory Adresowalne IQ 8 • Sygnalizatory optyczne • Sygnalizatory akustyczno-optyczne • Sygnalizatory z komunikatami głosowymi • Sygnalizatory akustyczno-optyczne z komunikatami głosowymi Syrena 99 d. B, 19 wzorów sygnałów alarmowych Głośnik standardowe 5 komunikatów głosowych: ewakuacyjny krótki, ewakuacyjny długi, ostrzegawczy, testowy, odwoławczy. Komunikaty w 5 różnych językach – razem 25 komunikatów. Możliwość nagrania komunikatów wg zamówienia klienta. 15

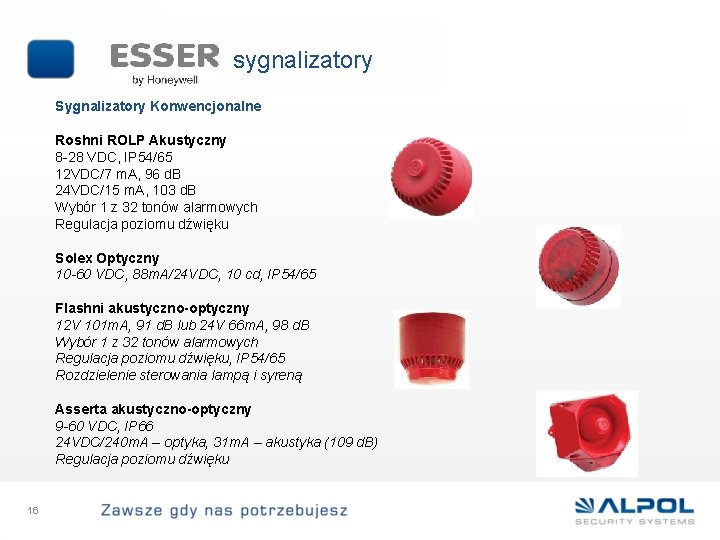

sygnalizatory Sygnalizatory Konwencjonalne Roshni ROLP Akustyczny 8 -28 VDC, IP 54/65 12 VDC/7 m. A, 96 d. B 24 VDC/15 m. A, 103 d. B Wybór 1 z 32 tonów alarmowych Regulacja poziomu dźwięku Solex Optyczny 10 -60 VDC, 88 m. A/24 VDC, 10 cd, IP 54/65 Flashni akustyczno-optyczny 12 V 101 m. A, 91 d. B lub 24 V 66 m. A, 98 d. B Wybór 1 z 32 tonów alarmowych Regulacja poziomu dźwięku, IP 54/65 Rozdzielenie sterowania lampą i syreną Asserta akustyczno-optyczny 9 -60 VDC, IP 66 24 VDC/240 m. A – optyka, 31 m. A – akustyka (109 d. B) Regulacja poziomu dźwięku 16

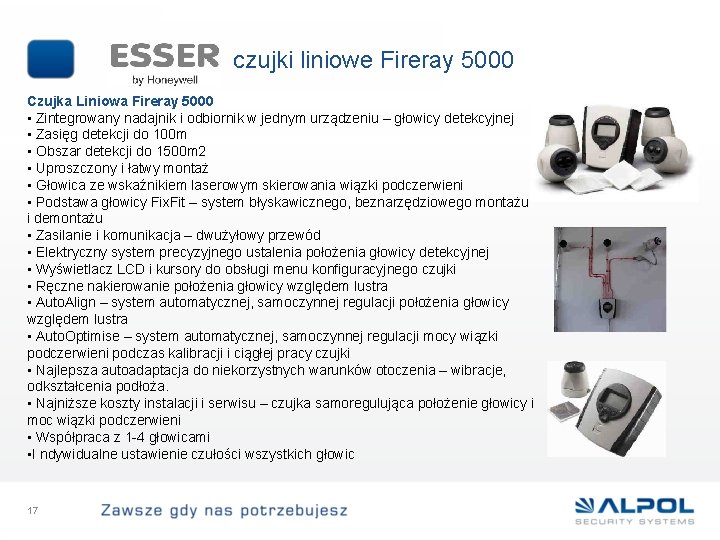

czujki liniowe Fireray 5000 Czujka Liniowa Fireray 5000 • Zintegrowany nadajnik i odbiornik w jednym urządzeniu – głowicy detekcyjnej • Zasięg detekcji do 100 m • Obszar detekcji do 1500 m 2 • Uproszczony i łatwy montaż • Głowica ze wskaźnikiem laserowym skierowania wiązki podczerwieni • Podstawa głowicy Fix. Fit – system błyskawicznego, beznarzędziowego montażu i demontażu • Zasilanie i komunikacja – dwużyłowy przewód • Elektryczny system precyzyjnego ustalenia położenia głowicy detekcyjnej • Wyświetlacz LCD i kursory do obsługi menu konfiguracyjnego czujki • Ręczne nakierowanie położenia głowicy względem lustra • Auto. Align – system automatycznej, samoczynnej regulacji położenia głowicy względem lustra • Auto. Optimise – system automatycznej, samoczynnej regulacji mocy wiązki podczerwieni podczas kalibracji i ciągłej pracy czujki • Najlepsza autoadaptacja do niekorzystnych warunków otoczenia – wibracje, odkształcenia podłoża. • Najniższe koszty instalacji i serwisu – czujka samoregulująca położenie głowicy i moc wiązki podczerwieni • Współpraca z 1 -4 głowicami • I ndywidualne ustawienie czułości wszystkich głowic 17

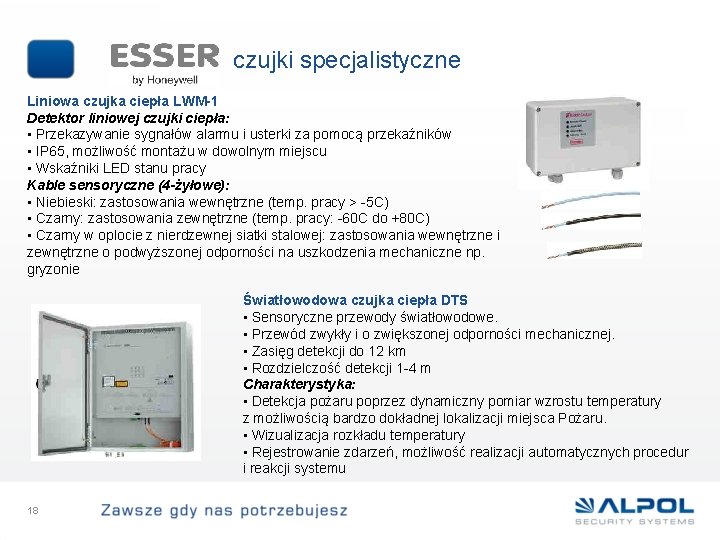

czujki specjalistyczne Liniowa czujka ciepła LWM-1 Detektor liniowej czujki ciepła: • Przekazywanie sygnałów alarmu i usterki za pomocą przekaźników • IP 65, możliwość montażu w dowolnym miejscu • Wskaźniki LED stanu pracy Kable sensoryczne (4 -żyłowe): • Niebieski: zastosowania wewnętrzne (temp. pracy > -5 C) • Czarny: zastosowania zewnętrzne (temp. pracy: -60 C do +80 C) • Czarny w oplocie z nierdzewnej siatki stalowej: zastosowania wewnętrzne i zewnętrzne o podwyższonej odporności na uszkodzenia mechaniczne np. gryzonie Światłowodowa czujka ciepła DTS • Sensoryczne przewody światłowodowe. • Przewód zwykły i o zwiększonej odporności mechanicznej. • Zasięg detekcji do 12 km • Rozdzielczość detekcji 1 -4 m Charakterystyka: • Detekcja pożaru poprzez dynamiczny pomiar wzrostu temperatury z możliwością bardzo dokładnej lokalizacji miejsca Pożaru. • Wizualizacja rozkładu temperatury • Rejestrowanie zdarzeń, możliwość realizacji automatycznych procedur i reakcji systemu 18

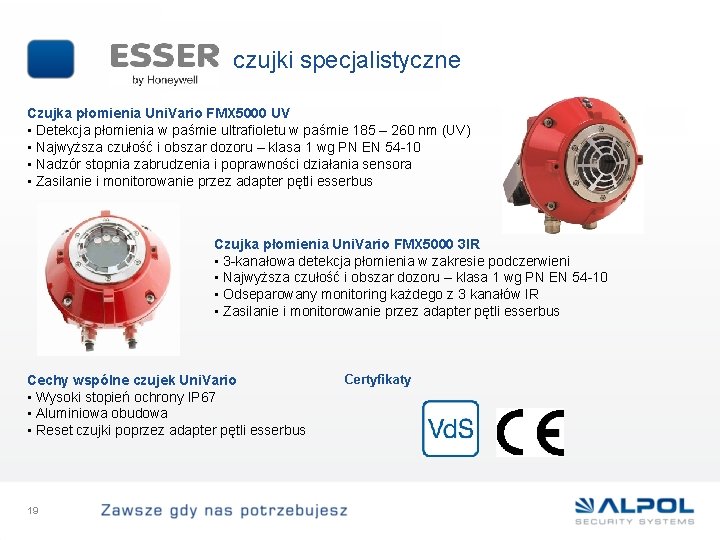

czujki specjalistyczne Czujka płomienia Uni. Vario FMX 5000 UV • Detekcja płomienia w paśmie ultrafioletu w paśmie 185 – 260 nm (UV) • Najwyższa czułość i obszar dozoru – klasa 1 wg PN EN 54 -10 • Nadzór stopnia zabrudzenia i poprawności działania sensora • Zasilanie i monitorowanie przez adapter pętli esserbus Czujka płomienia Uni. Vario FMX 5000 3 IR • 3 -kanałowa detekcja płomienia w zakresie podczerwieni • Najwyższa czułość i obszar dozoru – klasa 1 wg PN EN 54 -10 • Odseparowany monitoring każdego z 3 kanałów IR • Zasilanie i monitorowanie przez adapter pętli esserbus Cechy wspólne czujek Uni. Vario • Wysoki stopień ochrony IP 67 • Aluminiowa obudowa • Reset czujki poprzez adapter pętli esserbus 19 Certyfikaty

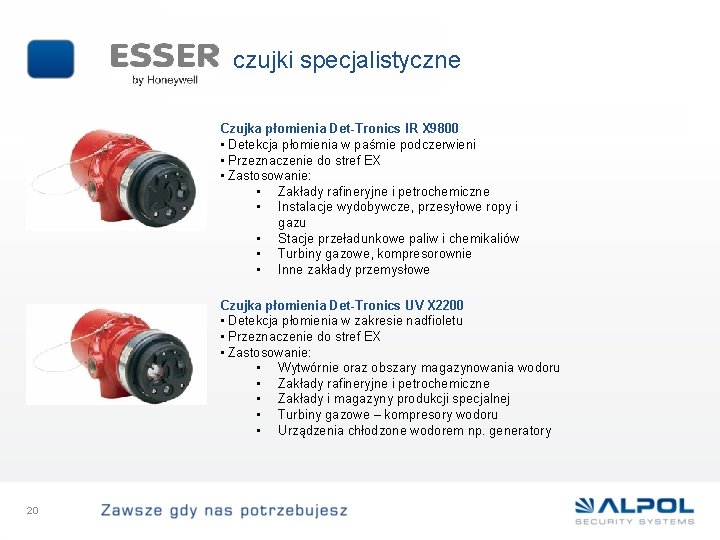

czujki specjalistyczne Czujka płomienia Det-Tronics IR X 9800 • Detekcja płomienia w paśmie podczerwieni • Przeznaczenie do stref EX • Zastosowanie: • Zakłady rafineryjne i petrochemiczne • Instalacje wydobywcze, przesyłowe ropy i gazu • Stacje przeładunkowe paliw i chemikaliów • Turbiny gazowe, kompresorownie • Inne zakłady przemysłowe Czujka płomienia Det-Tronics UV X 2200 • Detekcja płomienia w zakresie nadfioletu • Przeznaczenie do stref EX • Zastosowanie: • Wytwórnie oraz obszary magazynowania wodoru • Zakłady rafineryjne i petrochemiczne • Zakłady i magazyny produkcji specjalnej • Turbiny gazowe – kompresory wodoru • Urządzenia chłodzone wodorem np. generatory 20

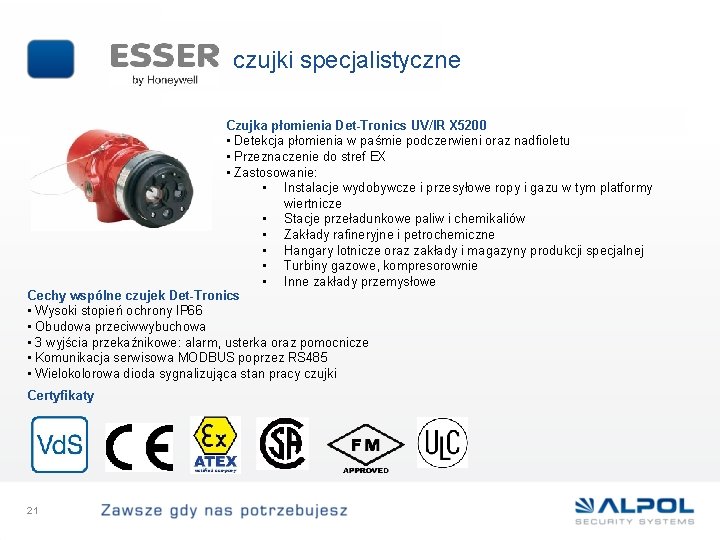

czujki specjalistyczne Czujka płomienia Det-Tronics UV/IR X 5200 • Detekcja płomienia w paśmie podczerwieni oraz nadfioletu • Przeznaczenie do stref EX • Zastosowanie: • Instalacje wydobywcze i przesyłowe ropy i gazu w tym platformy wiertnicze • Stacje przeładunkowe paliw i chemikaliów • Zakłady rafineryjne i petrochemiczne • Hangary lotnicze oraz zakłady i magazyny produkcji specjalnej • Turbiny gazowe, kompresorownie • Inne zakłady przemysłowe Cechy wspólne czujek Det-Tronics • Wysoki stopień ochrony IP 66 • Obudowa przeciwwybuchowa • 3 wyjścia przekaźnikowe: alarm, usterka oraz pomocnicze • Komunikacja serwisowa MODBUS poprzez RS 485 • Wielokolorowa dioda sygnalizująca stan pracy czujki Certyfikaty 21

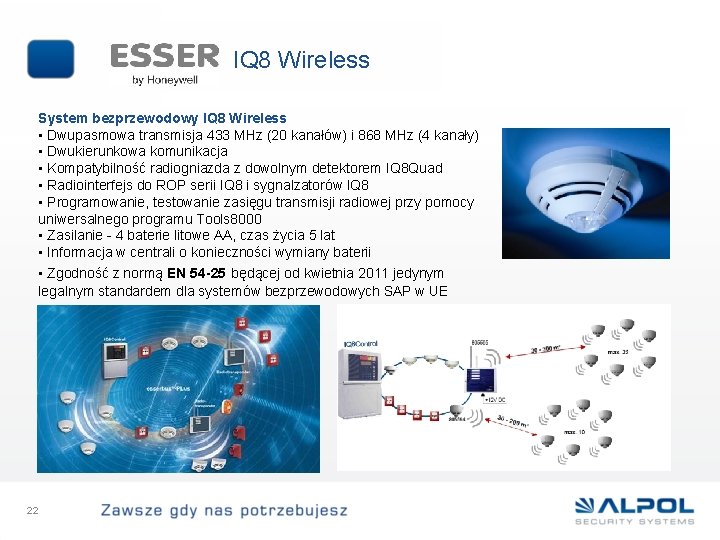

IQ 8 Wireless System bezprzewodowy IQ 8 Wireless • Dwupasmowa transmisja 433 MHz (20 kanałów) i 868 MHz (4 kanały) • Dwukierunkowa komunikacja • Kompatybilność radiogniazda z dowolnym detektorem IQ 8 Quad • Radiointerfejs do ROP serii IQ 8 i sygnalzatorów IQ 8 • Programowanie, testowanie zasięgu transmisji radiowej przy pomocy uniwersalnego programu Tools 8000 • Zasilanie - 4 baterie litowe AA, czas życia 5 lat • Informacja w centrali o konieczności wymiany baterii • Zgodność z normą EN 54 -25 będącej od kwietnia 2011 jedynym legalnym standardem dla systemów bezprzewodowych SAP w UE 22

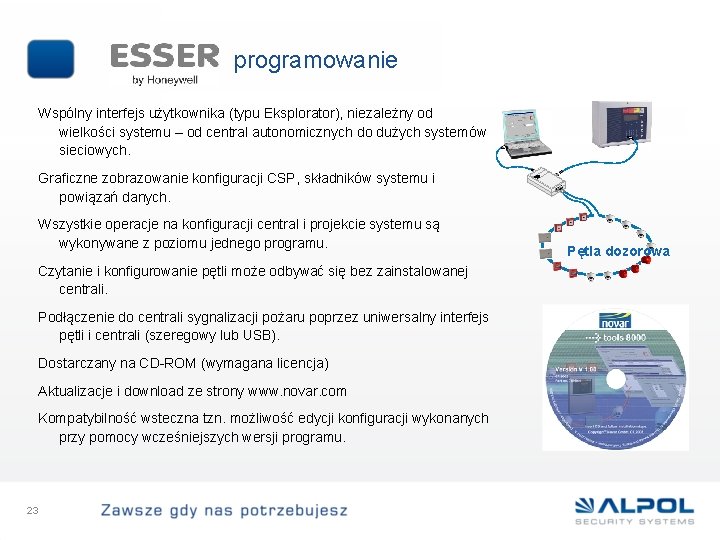

programowanie Wspólny interfejs użytkownika (typu Eksplorator), niezależny od wielkości systemu – od central autonomicznych do dużych systemów sieciowych. Graficzne zobrazowanie konfiguracji CSP, składników systemu i powiązań danych. Wszystkie operacje na konfiguracji central i projekcie systemu są wykonywane z poziomu jednego programu. Czytanie i konfigurowanie pętli może odbywać się bez zainstalowanej centrali. Podłączenie do centrali sygnalizacji pożaru poprzez uniwersalny interfejs pętli i centrali (szeregowy lub USB). Dostarczany na CD-ROM (wymagana licencja) Aktualizacje i download ze strony www. novar. com Kompatybilność wsteczna tzn. możliwość edycji konfiguracji wykonanych przy pomocy wcześniejszych wersji programu. 23 Pętla dozorowa

Detect 3004

Historia Spółka Detectomat Gmb. H powstała w 1977 roku i stała się jednym z największych producentów czujek optycznych w Niemczech i Europie Zachodniej, a w 1999 roku została przejęta przez grupę JOB. W 2003 roku grupa JOB wcieliła swoich wykwalifikowanych dostawców paneli kontrolnych w w ten sposób Detectomat stał się zintegrowanym dostawcą systemowym. Systemy produkowane przez Detectomat posiadają certyfikaty wszystkich obowiązujących dotychczas standardów. Świadczy to o najwyższej jakości i wysokim standardzie produkowanych systemów. System Detect 3004. Siedziba Spółki Job Detectomat w Niemczech w miejscowości Ahrensburg. 25

Agenda spotkania 26 • 1. Centrala sygnalizacji pożaru • 2. Czujki • 3. Ręczne ostrzegacze pożarowe • 4. Moduły pętlowe Loop 3000 • 5. Sygnalizatory • 6. Oprogramowanie i narzędzia systemowe

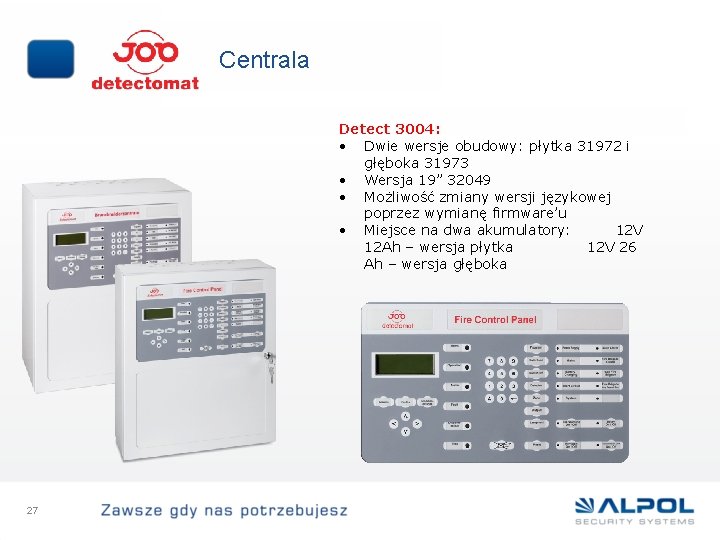

Centrala Detect 3004: • Dwie wersje obudowy: płytka 31972 i głęboka 31973 • Wersja 19” 32049 • Możliwość zmiany wersji językowej poprzez wymianę firmware’u • Miejsce na dwa akumulatory: 12 V 12 Ah – wersja płytka 12 V 26 Ah – wersja głęboka 27

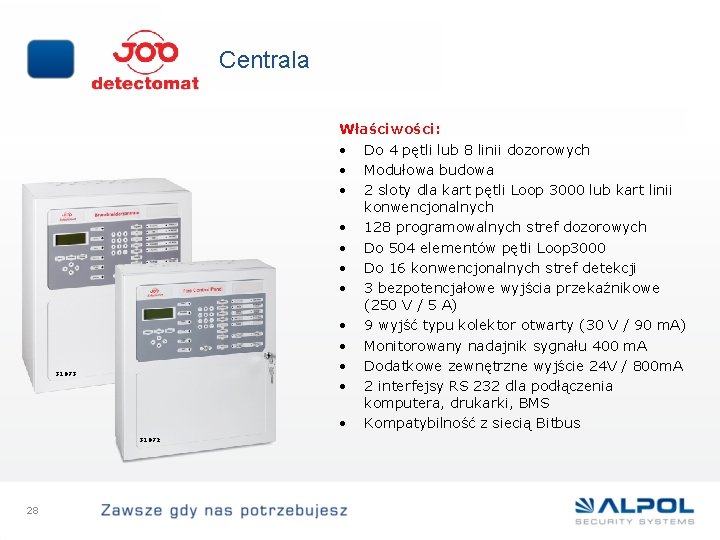

Centrala Właściwości: • Do 4 pętli lub 8 linii dozorowych • Modułowa budowa • 2 sloty dla kart pętli Loop 3000 lub kart linii konwencjonalnych • 128 programowalnych stref dozorowych • Do 504 elementów pętli Loop 3000 • Do 16 konwencjonalnych stref detekcji • 3 bezpotencjałowe wyjścia przekaźnikowe (250 V / 5 A) • 9 wyjść typu kolektor otwarty (30 V / 90 m. A) • Monitorowany nadajnik sygnału 400 m. A • Dodatkowe zewnętrzne wyjście 24 V / 800 m. A • 2 interfejsy RS 232 dla podłączenia komputera, drukarki, BMS • Kompatybilność z siecią Bitbus 31973 31972 28

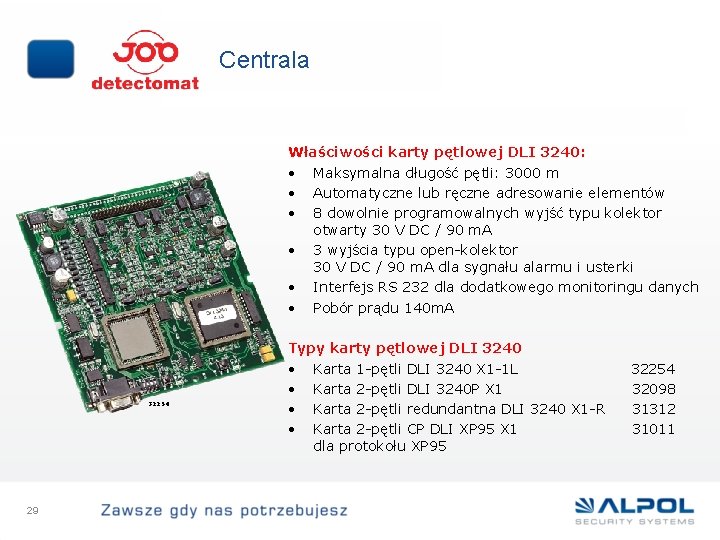

Centrala Właściwości karty pętlowej DLI 3240: • Maksymalna długość pętli: 3000 m • Automatyczne lub ręczne adresowanie elementów • 8 dowolnie programowalnych wyjść typu kolektor otwarty 30 V DC / 90 m. A • 3 wyjścia typu open-kolektor 30 V DC / 90 m. A dla sygnału alarmu i usterki • Interfejs RS 232 dla dodatkowego monitoringu danych • Pobór prądu 140 m. A 32254 29 Typy karty pętlowej DLI 3240 • Karta 1 -pętli DLI 3240 X 1 -1 L • Karta 2 -pętli DLI 3240 P X 1 • Karta 2 -pętli redundantna DLI 3240 X 1 -R • Karta 2 -pętli CP DLI XP 95 X 1 dla protokołu XP 95 32254 32098 31312 31011

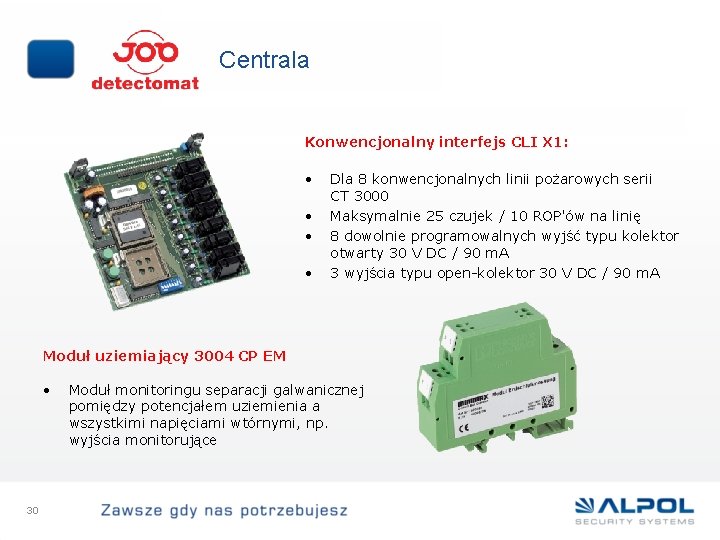

Centrala Konwencjonalny interfejs CLI X 1: • • Dla 8 konwencjonalnych linii pożarowych serii CT 3000 Maksymalnie 25 czujek / 10 ROP'ów na linię 8 dowolnie programowalnych wyjść typu kolektor otwarty 30 V DC / 90 m. A 3 wyjścia typu open-kolektor 30 V DC / 90 m. A Moduł uziemiający 3004 CP EM • 30 Moduł monitoringu separacji galwanicznej pomiędzy potencjałem uziemienia a wszystkimi napięciami wtórnymi, np. wyjścia monitorujące

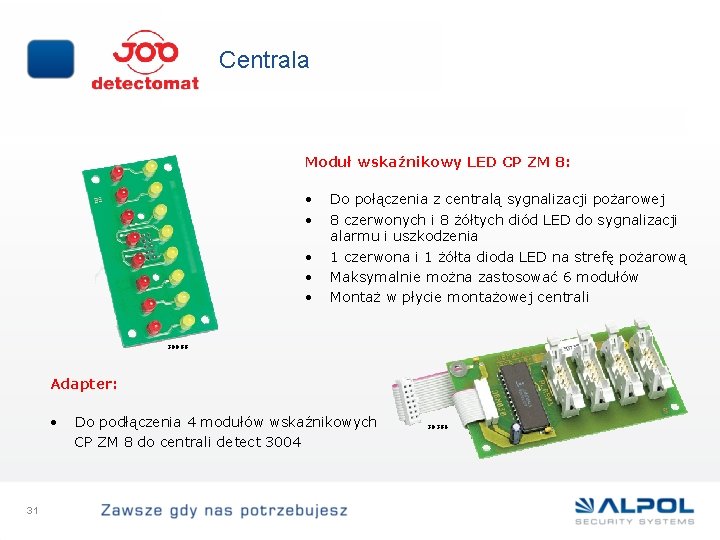

Centrala Moduł wskaźnikowy LED CP ZM 8: • • • Do połączenia z centralą sygnalizacji pożarowej 8 czerwonych i 8 żółtych diód LED do sygnalizacji alarmu i uszkodzenia 1 czerwona i 1 żółta dioda LED na strefę pożarową Maksymalnie można zastosować 6 modułów Montaż w płycie montażowej centrali 30088 Adapter: • 31 Do podłączenia 4 modułów wskaźnikowych CP ZM 8 do centrali detect 3004 30386

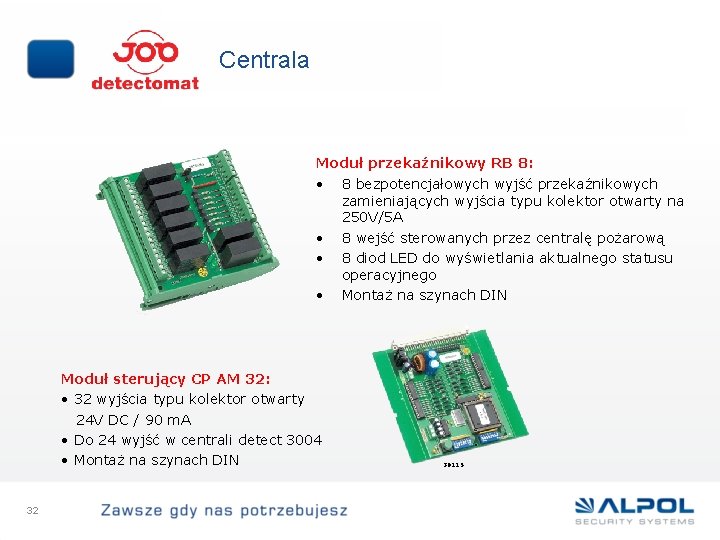

Centrala Moduł przekaźnikowy RB 8: • 8 bezpotencjałowych wyjść przekaźnikowych zamieniających wyjścia typu kolektor otwarty na 250 V/5 A • 8 wejść sterowanych przez centralę pożarową • 8 diod LED do wyświetlania aktualnego statusu operacyjnego • Montaż na szynach DIN Moduł sterujący CP AM 32: • 32 wyjścia typu kolektor otwarty 24 V DC / 90 m. A • Do 24 wyjść w centrali detect 3004 • Montaż na szynach DIN 32 30115

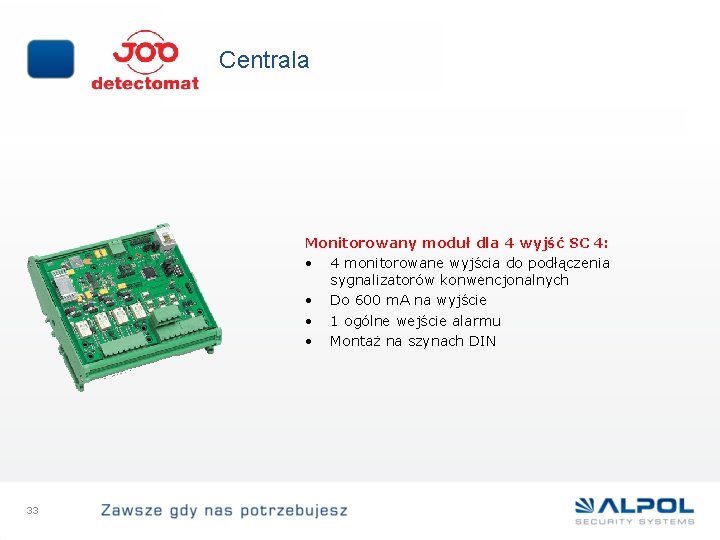

Centrala Monitorowany moduł dla 4 wyjść SC 4: • 4 monitorowane wyjścia do podłączenia sygnalizatorów konwencjonalnych • Do 600 m. A na wyjście • 1 ogólne wejście alarmu • Montaż na szynach DIN 33

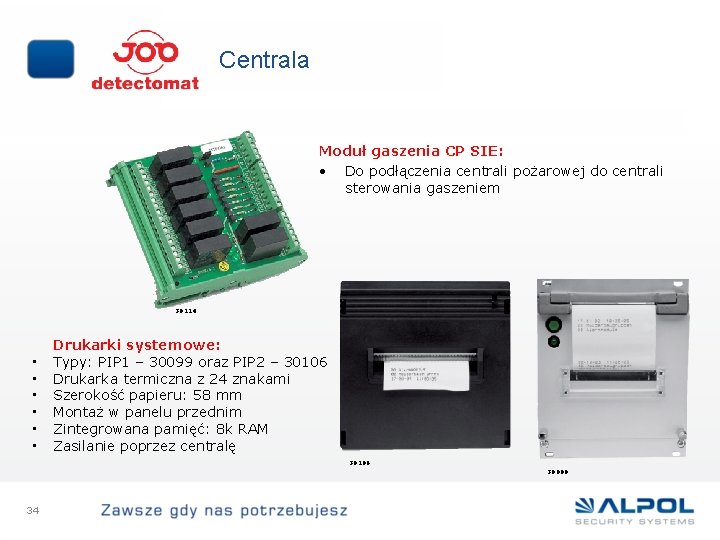

Centrala Moduł gaszenia CP SIE: • Do podłączenia centrali pożarowej do centrali sterowania gaszeniem 30114 • • • Drukarki systemowe: Typy: PIP 1 – 30099 oraz PIP 2 – 30106 Drukarka termiczna z 24 znakami Szerokość papieru: 58 mm Montaż w panelu przednim Zintegrowana pamięć: 8 k RAM Zasilanie poprzez centralę 30106 30099 34

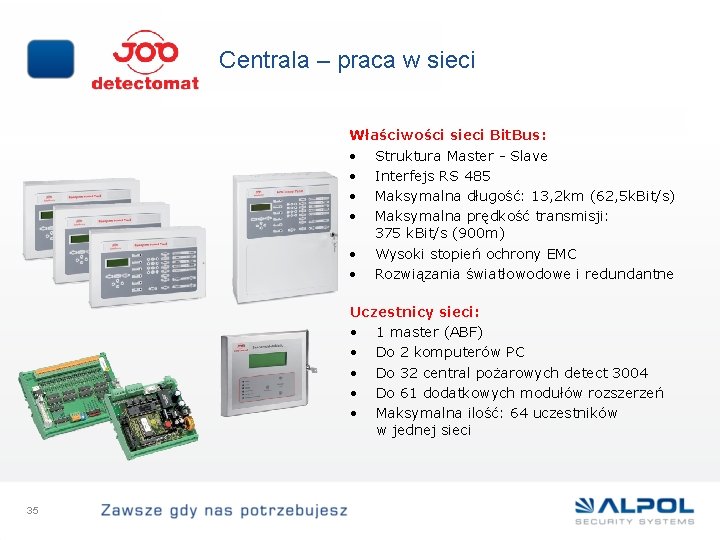

Centrala – praca w sieci Właściwości sieci Bit. Bus: • Struktura Master - Slave • Interfejs RS 485 • Maksymalna długość: 13, 2 km (62, 5 k. Bit/s) • Maksymalna prędkość transmisji: 375 k. Bit/s (900 m) • Wysoki stopień ochrony EMC • Rozwiązania światłowodowe i redundantne Uczestnicy sieci: • 1 master (ABF) • Do 2 komputerów PC • Do 32 central pożarowych detect 3004 • Do 61 dodatkowych modułów rozszerzeń • Maksymalna ilość: 64 uczestników w jednej sieci 35

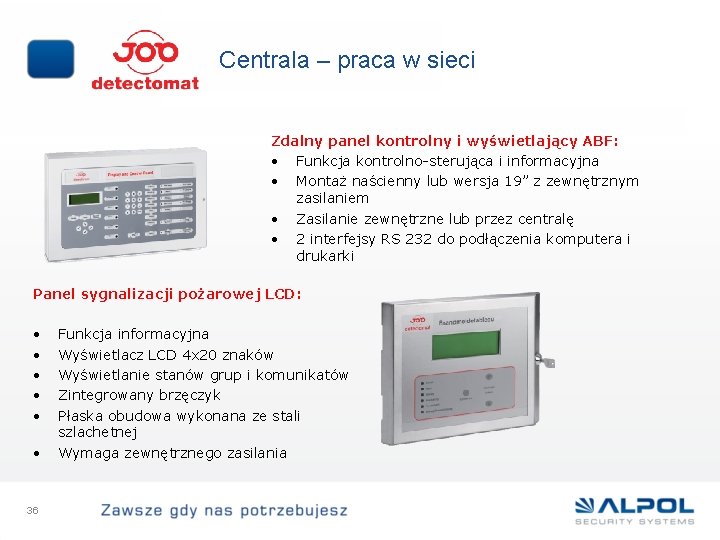

Centrala – praca w sieci Zdalny panel kontrolny i wyświetlający ABF: • Funkcja kontrolno-sterująca i informacyjna • Montaż naścienny lub wersja 19” z zewnętrznym zasilaniem • Zasilanie zewnętrzne lub przez centralę • 2 interfejsy RS 232 do podłączenia komputera i drukarki Panel sygnalizacji pożarowej LCD: • • • 36 Funkcja informacyjna Wyświetlacz LCD 4 x 20 znaków Wyświetlanie stanów grup i komunikatów Zintegrowany brzęczyk Płaska obudowa wykonana ze stali szlachetnej Wymaga zewnętrznego zasilania

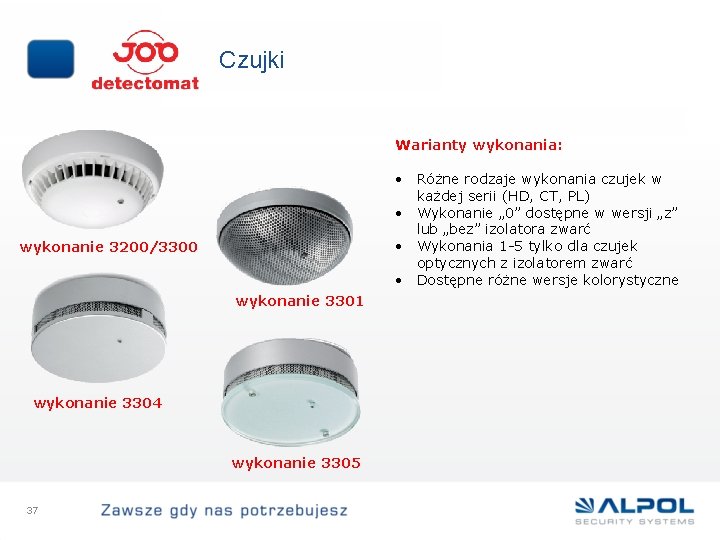

Czujki Warianty wykonania: • Różne rodzaje wykonania czujek w każdej serii (HD, CT, PL) • Wykonanie „ 0” dostępne w wersji „z” lub „bez” izolatora zwarć • Wykonania 1 -5 tylko dla czujek optycznych z izolatorem zwarć • Dostępne różne wersje kolorystyczne wykonanie 3200/3300 wykonanie 3301 wykonanie 3304 wykonanie 3305 37

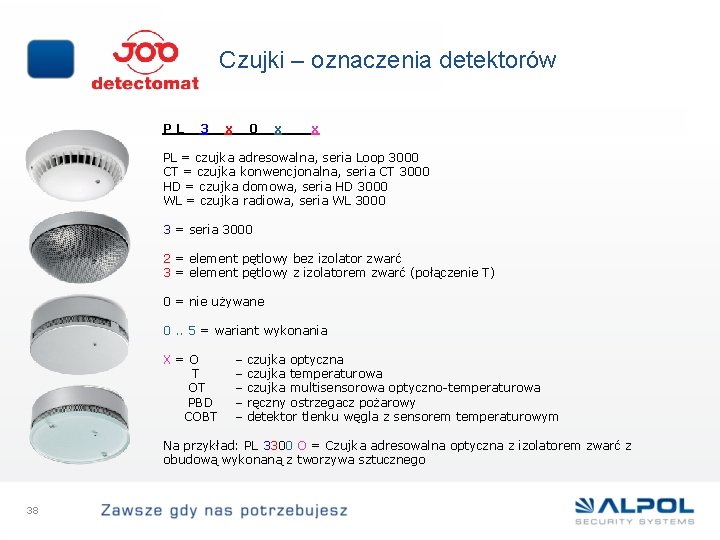

Czujki – oznaczenia detektorów PL 3 x 0 x x PL = czujka adresowalna, seria Loop 3000 CT = czujka konwencjonalna, seria CT 3000 HD = czujka domowa, seria HD 3000 WL = czujka radiowa, seria WL 3000 3 = seria 3000 2 = element pętlowy bez izolator zwarć 3 = element pętlowy z izolatorem zwarć (połączenie T) 0 = nie używane 0. . 5 = wariant wykonania X=O T OT PBD COBT – – – czujka optyczna czujka temperaturowa czujka multisensorowa optyczno-temperaturowa ręczny ostrzegacz pożarowy detektor tlenku węgla z sensorem temperaturowym Na przykład: PL 3300 O = Czujka adresowalna optyczna z izolatorem zwarć z obudową wykonaną z tworzywa sztucznego 38

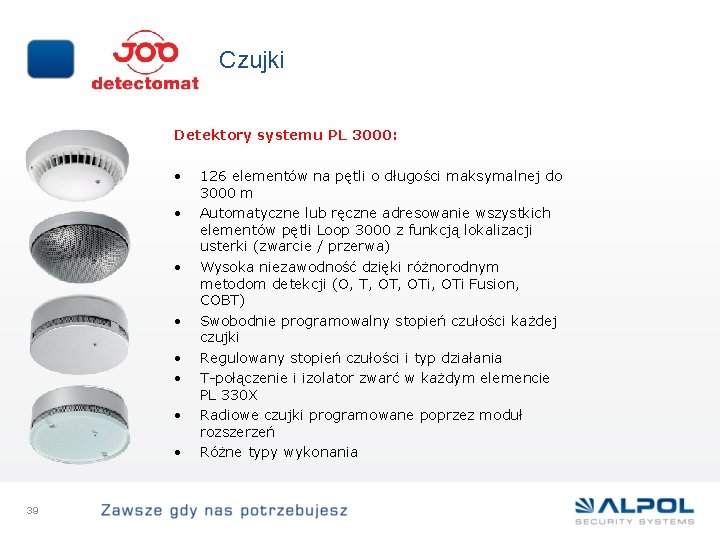

Czujki Detektory systemu PL 3000: • • 39 126 elementów na pętli o długości maksymalnej do 3000 m Automatyczne lub ręczne adresowanie wszystkich elementów pętli Loop 3000 z funkcją lokalizacji usterki (zwarcie / przerwa) Wysoka niezawodność dzięki różnorodnym metodom detekcji (O, T, OTi, OTi Fusion, COBT) Swobodnie programowalny stopień czułości każdej czujki Regulowany stopień czułości i typ działania T-połączenie i izolator zwarć w każdym elemencie PL 330 X Radiowe czujki programowane poprzez moduł rozszerzeń Różne typy wykonania

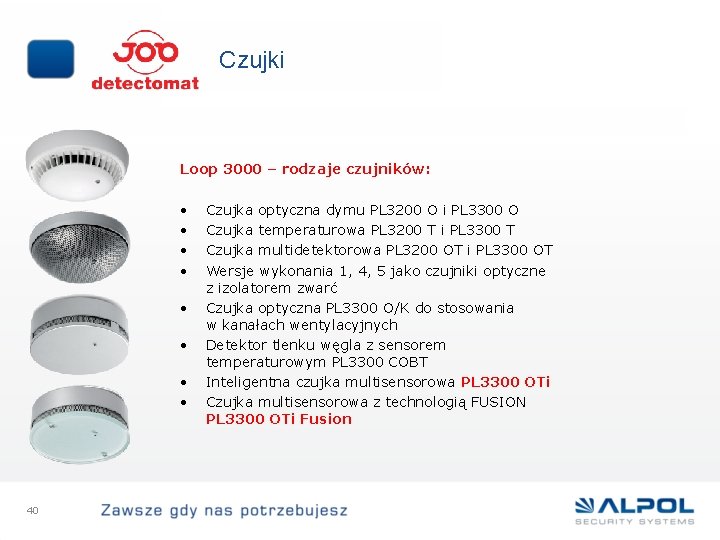

Czujki Loop 3000 – rodzaje czujników: • • 40 Czujka optyczna dymu PL 3200 O i PL 3300 O Czujka temperaturowa PL 3200 T i PL 3300 T Czujka multidetektorowa PL 3200 OT i PL 3300 OT Wersje wykonania 1, 4, 5 jako czujniki optyczne z izolatorem zwarć Czujka optyczna PL 3300 O/K do stosowania w kanałach wentylacyjnych Detektor tlenku węgla z sensorem temperaturowym PL 3300 COBT Inteligentna czujka multisensorowa PL 3300 OTi Czujka multisensorowa z technologią FUSION PL 3300 OTi Fusion

OTi oraz OTi Fusion • Nowa generacja zaawansowanych • czujek multisensorowych 41

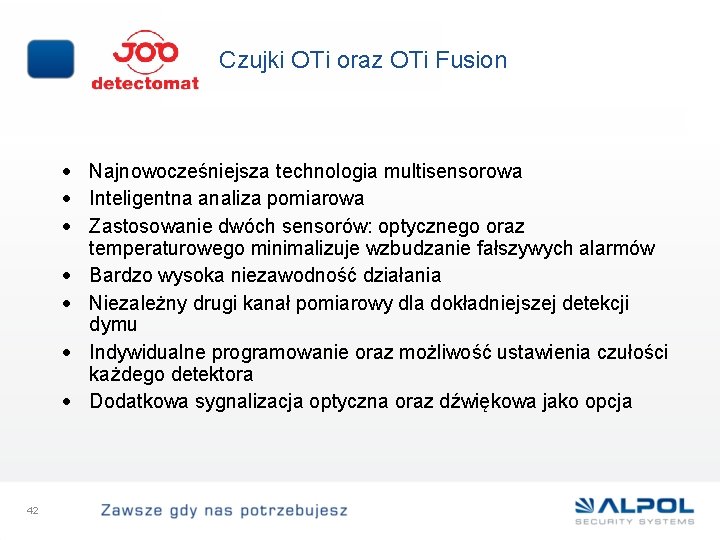

Czujki OTi oraz OTi Fusion • Najnowocześniejsza technologia multisensorowa • Inteligentna analiza pomiarowa • Zastosowanie dwóch sensorów: optycznego oraz temperaturowego minimalizuje wzbudzanie fałszywych alarmów • Bardzo wysoka niezawodność działania • Niezależny drugi kanał pomiarowy dla dokładniejszej detekcji dymu • Indywidualne programowanie oraz możliwość ustawienia czułości każdego detektora • Dodatkowa sygnalizacja optyczna oraz dźwiękowa jako opcja 42

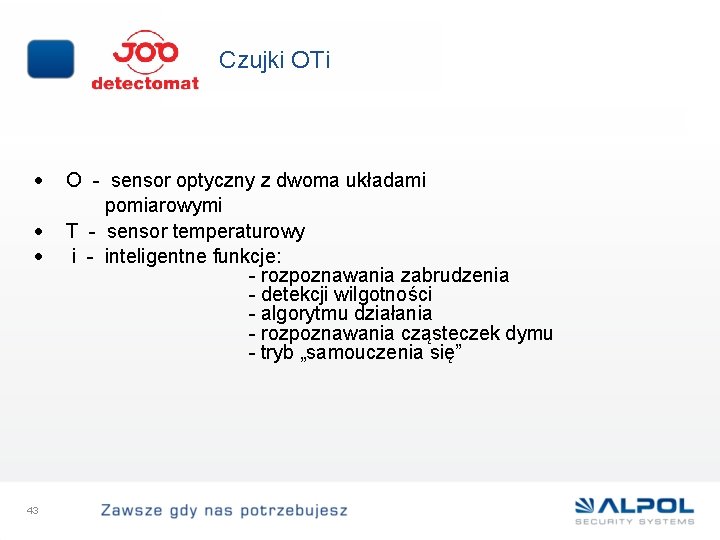

Czujki OTi • • • 43 O - sensor optyczny z dwoma układami pomiarowymi T - sensor temperaturowy i - inteligentne funkcje: - rozpoznawania zabrudzenia - detekcji wilgotności - algorytmu działania - rozpoznawania cząsteczek dymu - tryb „samouczenia się”

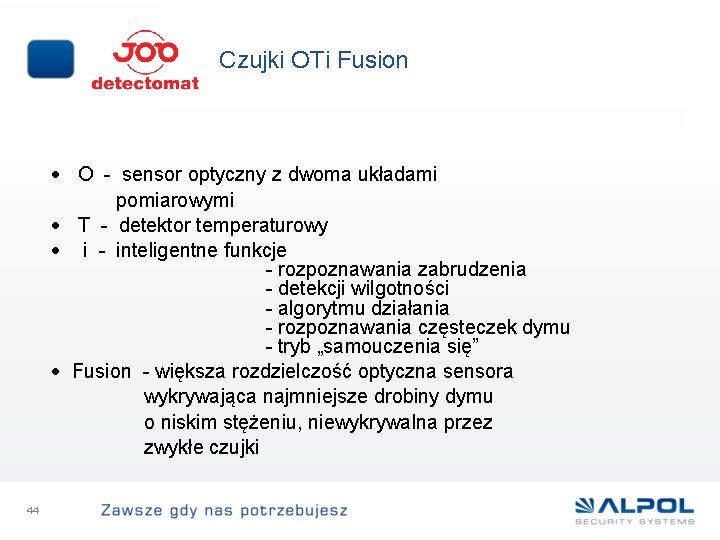

Czujki OTi Fusion • O - sensor optyczny z dwoma układami pomiarowymi • T - detektor temperaturowy • i - inteligentne funkcje - rozpoznawania zabrudzenia - detekcji wilgotności - algorytmu działania - rozpoznawania częsteczek dymu - tryb „samouczenia się” • Fusion - większa rozdzielczość optyczna sensora wykrywająca najmniejsze drobiny dymu o niskim stężeniu, niewykrywalna przez zwykłe czujki 44

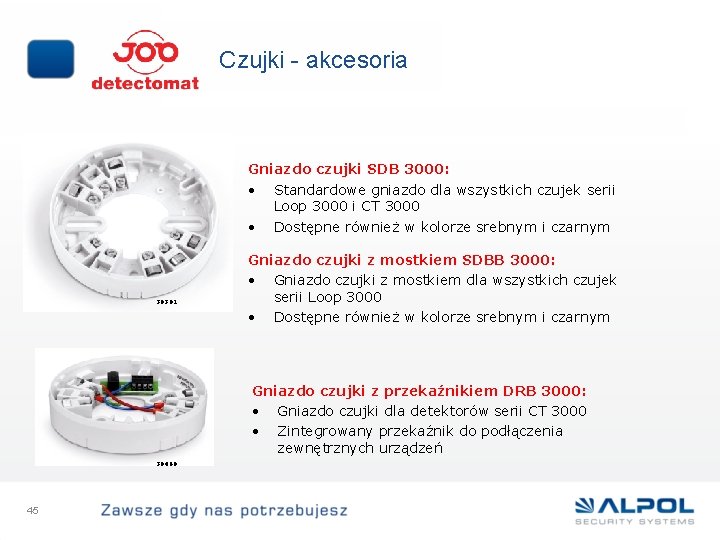

Czujki - akcesoria Gniazdo czujki SDB 3000: • Standardowe gniazdo dla wszystkich czujek serii Loop 3000 i CT 3000 • Dostępne również w kolorze srebnym i czarnym 30301 Gniazdo czujki z mostkiem SDBB 3000: • Gniazdo czujki z mostkiem dla wszystkich czujek serii Loop 3000 • Dostępne również w kolorze srebnym i czarnym Gniazdo czujki z przekaźnikiem DRB 3000: • Gniazdo czujki dla detektorów serii CT 3000 • Zintegrowany przekaźnik do podłączenia zewnętrznych urządzeń 30469 45

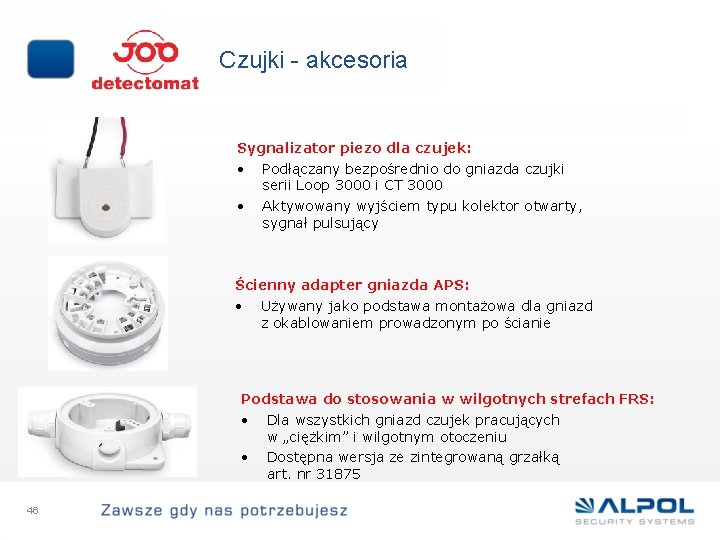

Czujki - akcesoria Sygnalizator piezo dla czujek: • Podłączany bezpośrednio do gniazda czujki serii Loop 3000 i CT 3000 • Aktywowany wyjściem typu kolektor otwarty, sygnał pulsujący Ścienny adapter gniazda APS: • Używany jako podstawa montażowa dla gniazd z okablowaniem prowadzonym po ścianie Podstawa do stosowania w wilgotnych strefach FRS: • Dla wszystkich gniazd czujek pracujących w „ciężkim” i wilgotnym otoczeniu • Dostępna wersja ze zintegrowaną grzałką art. nr 31875 46

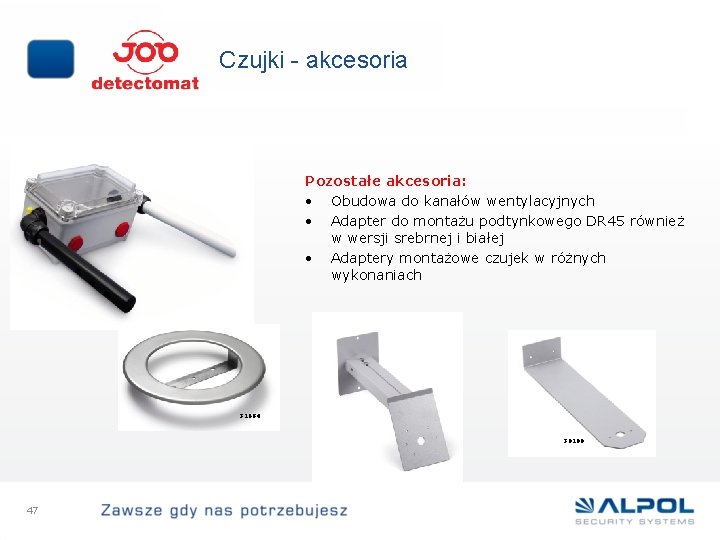

Czujki - akcesoria Pozostałe akcesoria: • Obudowa do kanałów wentylacyjnych • Adapter do montażu podtynkowego DR 45 również w wersji srebrnej i białej • Adaptery montażowe czujek w różnych wykonaniach 31684 30190 47

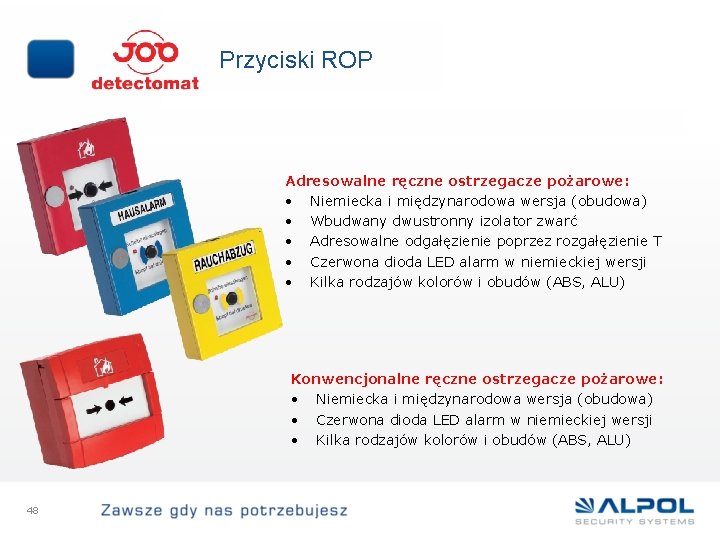

Przyciski ROP Adresowalne ręczne ostrzegacze pożarowe: • Niemiecka i międzynarodowa wersja (obudowa) • Wbudwany dwustronny izolator zwarć • Adresowalne odgałęzienie poprzez rozgałęzienie T • Czerwona dioda LED alarm w niemieckiej wersji • Kilka rodzajów kolorów i obudów (ABS, ALU) Konwencjonalne ręczne ostrzegacze pożarowe: • Niemiecka i międzynarodowa wersja (obudowa) • Czerwona dioda LED alarm w niemieckiej wersji • Kilka rodzajów kolorów i obudów (ABS, ALU) 48

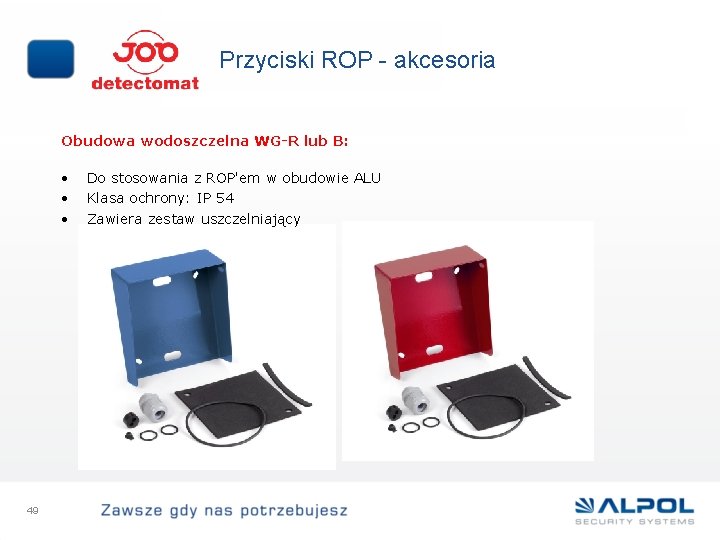

Przyciski ROP - akcesoria Obudowa wodoszczelna WG-R lub B: • • • 49 Do stosowania z ROP'em w obudowie ALU Klasa ochrony: IP 54 Zawiera zestaw uszczelniający

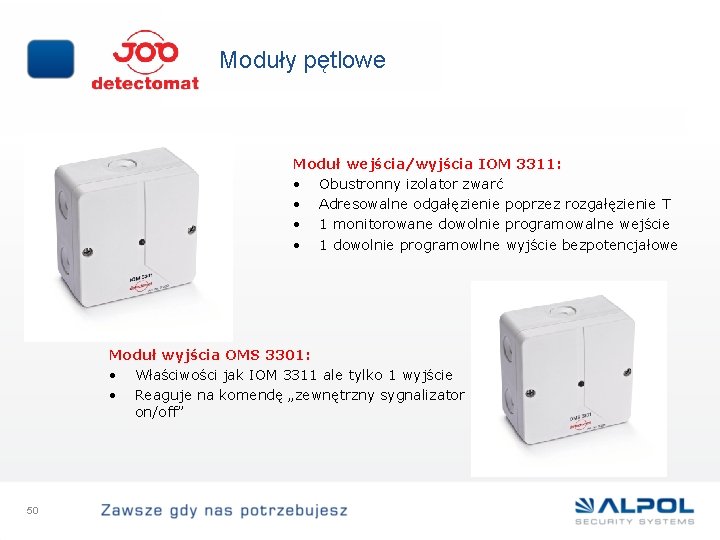

Moduły pętlowe Moduł wejścia/wyjścia IOM 3311: • Obustronny izolator zwarć • Adresowalne odgałęzienie poprzez rozgałęzienie T • 1 monitorowane dowolnie programowalne wejście • 1 dowolnie programowlne wyjście bezpotencjałowe Moduł wyjścia OMS 3301: • Właściwości jak IOM 3311 ale tylko 1 wyjście • Reaguje na komendę „zewnętrzny sygnalizator on/off” 50

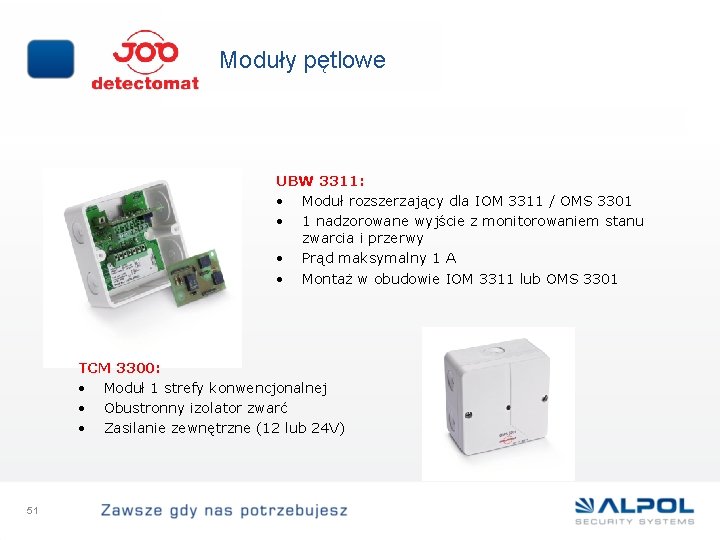

Moduły pętlowe UBW 3311: • Moduł rozszerzający dla IOM 3311 / OMS 3301 • 1 nadzorowane wyjście z monitorowaniem stanu zwarcia i przerwy • Prąd maksymalny 1 A • Montaż w obudowie IOM 3311 lub OMS 3301 TCM 3300: • Moduł 1 strefy konwencjonalnej • Obustronny izolator zwarć • Zasilanie zewnętrzne (12 lub 24 V) 51

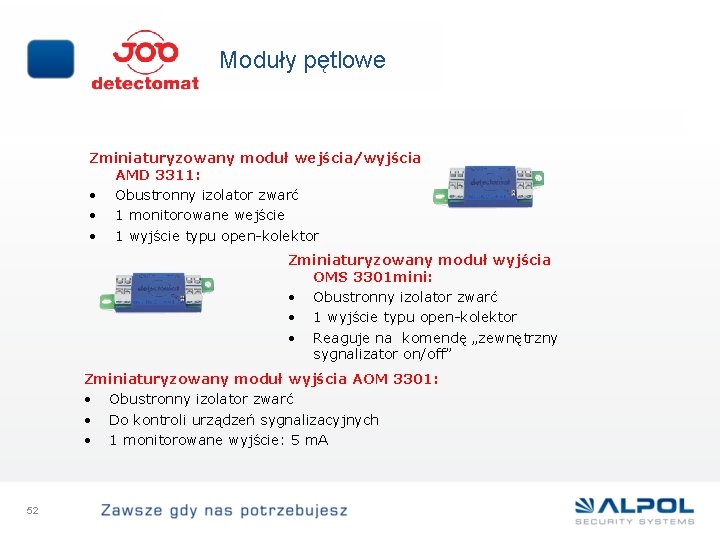

Moduły pętlowe Zminiaturyzowany moduł wejścia/wyjścia AMD 3311: • Obustronny izolator zwarć • 1 monitorowane wejście • 1 wyjście typu open-kolektor Zminiaturyzowany moduł wyjścia OMS 3301 mini: • Obustronny izolator zwarć • 1 wyjście typu open-kolektor • Reaguje na komendę „zewnętrzny sygnalizator on/off” Zminiaturyzowany moduł wyjścia AOM 3301: • Obustronny izolator zwarć • Do kontroli urządzeń sygnalizacyjnych • 1 monitorowane wyjście: 5 m. A 52

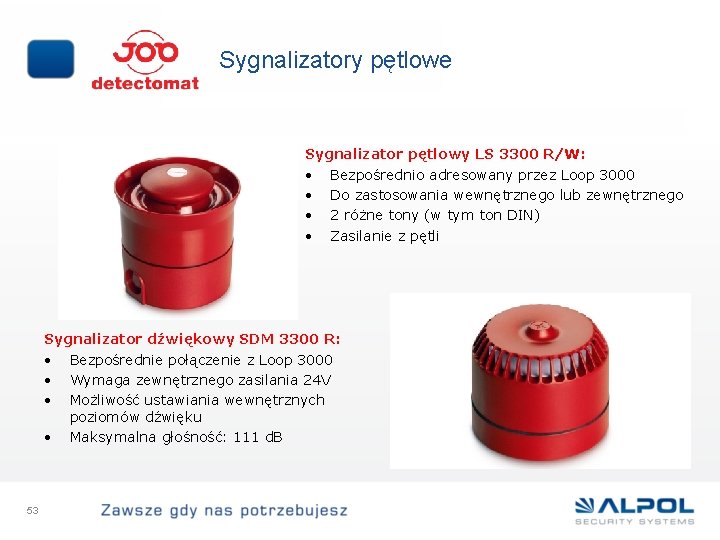

Sygnalizatory pętlowe Sygnalizator pętlowy LS 3300 R/W: • Bezpośrednio adresowany przez Loop 3000 • Do zastosowania wewnętrznego lub zewnętrznego • 2 różne tony (w tym ton DIN) • Zasilanie z pętli Sygnalizator dźwiękowy SDM 3300 R: • Bezpośrednie połączenie z Loop 3000 • Wymaga zewnętrznego zasilania 24 V • Możliwość ustawiania wewnętrznych poziomów dźwięku • Maksymalna głośność: 111 d. B 53

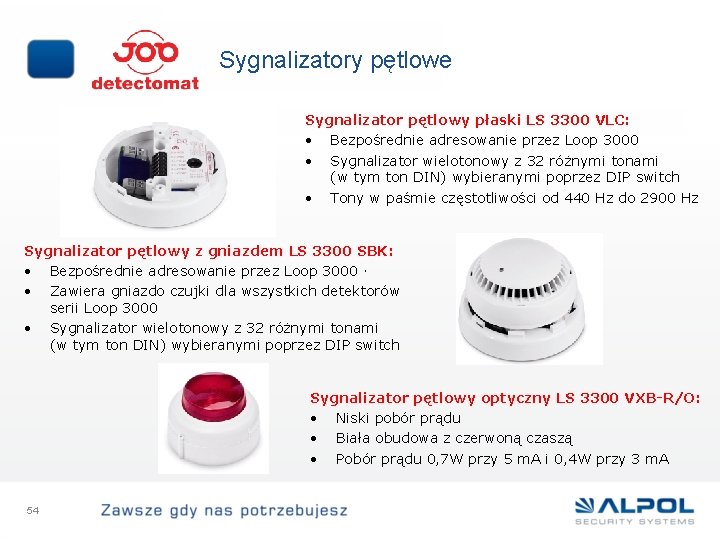

Sygnalizatory pętlowe Sygnalizator pętlowy płaski LS 3300 VLC: • Bezpośrednie adresowanie przez Loop 3000 • Sygnalizator wielotonowy z 32 różnymi tonami (w tym ton DIN) wybieranymi poprzez DIP switch • Tony w paśmie częstotliwości od 440 Hz do 2900 Hz Sygnalizator pętlowy z gniazdem LS 3300 SBK: • Bezpośrednie adresowanie przez Loop 3000 · • Zawiera gniazdo czujki dla wszystkich detektorów serii Loop 3000 • Sygnalizator wielotonowy z 32 różnymi tonami (w tym ton DIN) wybieranymi poprzez DIP switch Sygnalizator pętlowy optyczny LS 3300 VXB-R/O: • Niski pobór prądu • Biała obudowa z czerwoną czaszą • Pobór prądu 0, 7 W przy 5 m. A i 0, 4 W przy 3 m. A 54

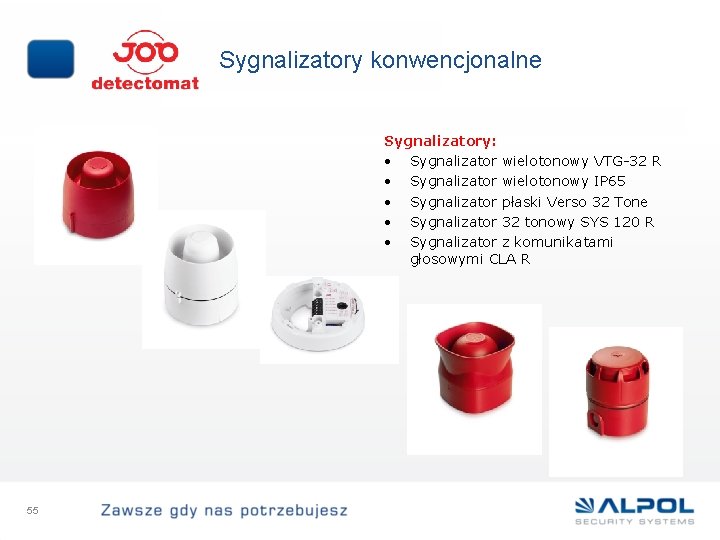

Sygnalizatory konwencjonalne Sygnalizatory: • Sygnalizator wielotonowy VTG-32 R • Sygnalizator wielotonowy IP 65 • Sygnalizator płaski Verso 32 Tone • Sygnalizator 32 tonowy SYS 120 R • Sygnalizator z komunikatami głosowymi CLA R 55

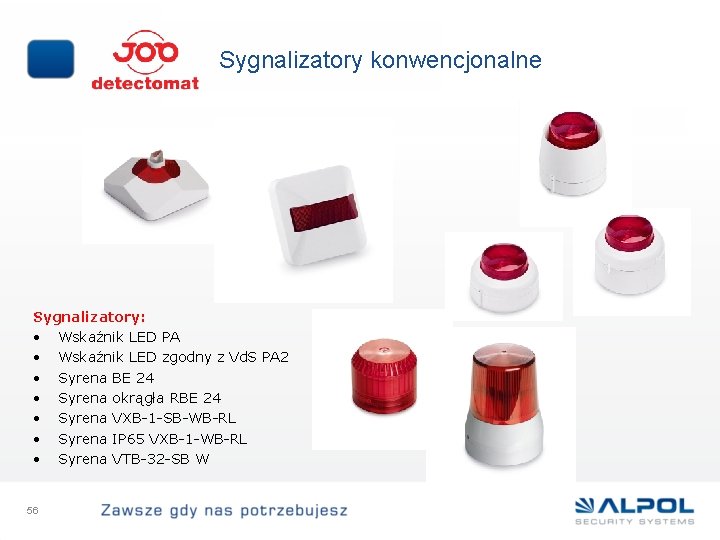

Sygnalizatory konwencjonalne Sygnalizatory: • Wskaźnik LED PA • Wskaźnik LED zgodny z Vd. S PA 2 • Syrena BE 24 • Syrena okrągła RBE 24 • Syrena VXB-1 -SB-WB-RL • Syrena IP 65 VXB-1 -WB-RL • Syrena VTB-32 -SB W 56

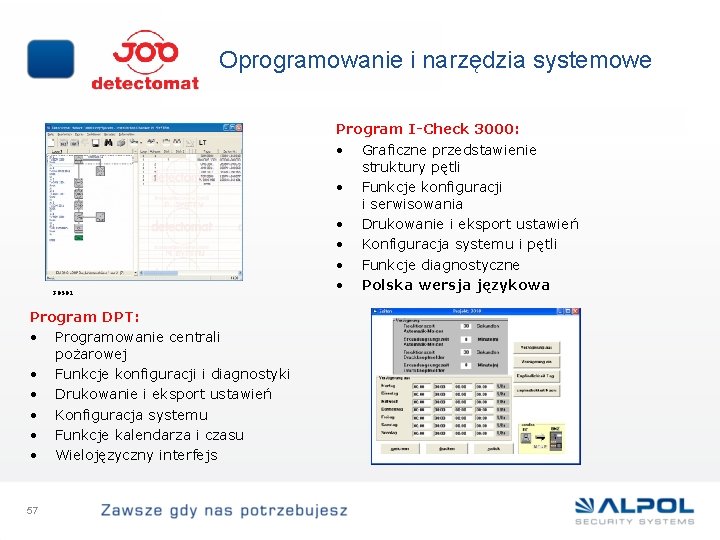

Oprogramowanie i narzędzia systemowe 30501 Program DPT: • Programowanie centrali pożarowej • Funkcje konfiguracji i diagnostyki • Drukowanie i eksport ustawień • Konfiguracja systemu • Funkcje kalendarza i czasu • Wielojęzyczny interfejs 57 Program I-Check 3000: • Graficzne przedstawienie struktury pętli • Funkcje konfiguracji i serwisowania • Drukowanie i eksport ustawień • Konfiguracja systemu i pętli • Funkcje diagnostyczne • Polska wersja językowa

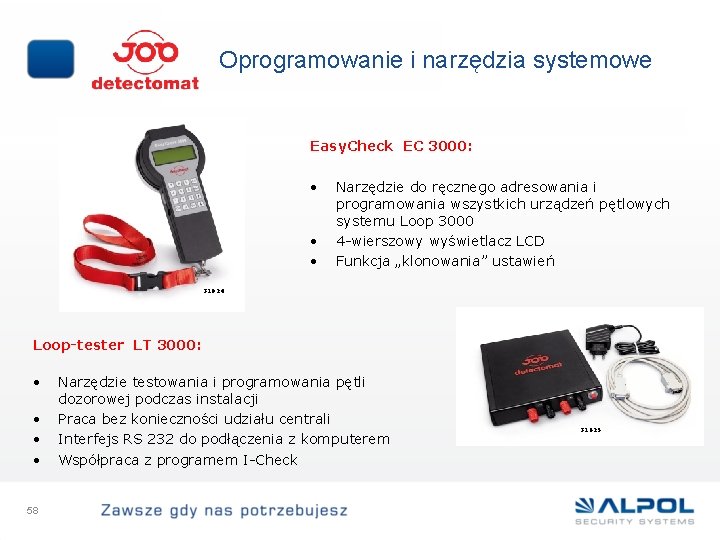

Oprogramowanie i narzędzia systemowe Easy. Check EC 3000: • • • Narzędzie do ręcznego adresowania i programowania wszystkich urządzeń pętlowych systemu Loop 3000 4 -wierszowy wyświetlacz LCD Funkcja „klonowania” ustawień 31024 Loop-tester LT 3000: • • 58 Narzędzie testowania i programowania pętli dozorowej podczas instalacji Praca bez konieczności udziału centrali Interfejs RS 232 do podłączenia z komputerem Współpraca z programem I-Check 31625
