Gliederung und Planung des Projektes Von Breitsprecher Grundei

Gliederung und Planung des Projektes Von Breitsprecher, Grundei, Siegert

Gliederung und Planung des Projektes Selbständiger Entwurf und Fertigung eines Schneidwerkzeuges

Gliederung und Planung des Projektes ® Arbeitsfragen erörtert und beantwortet ® Werkzeugart festgelegt ® Gliederung des Werkzeugaufbaus ® Mehrsprachigkeit (Englisch) ® Design und Entwurf des Werkzeuges ® Berechnung der Lage des Einspannzapfens ® Ermittlung der Materialdaten ® Ermittlung von Passungen ® Ermittlung von Abmaßen

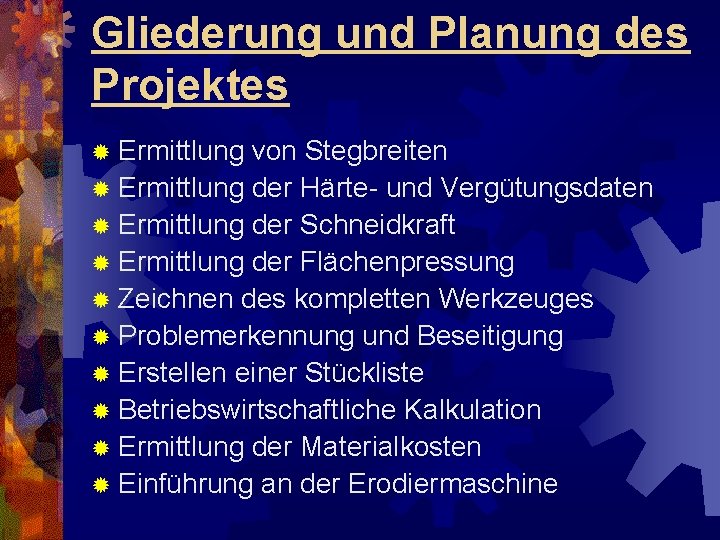

Gliederung und Planung des Projektes ® Ermittlung von Stegbreiten ® Ermittlung der Härte- und Vergütungsdaten ® Ermittlung der Schneidkraft ® Ermittlung der Flächenpressung ® Zeichnen des kompletten Werkzeuges ® Problemerkennung und Beseitigung ® Erstellen einer Stückliste ® Betriebswirtschaftliche Kalkulation ® Ermittlung der Materialkosten ® Einführung an der Erodiermaschine

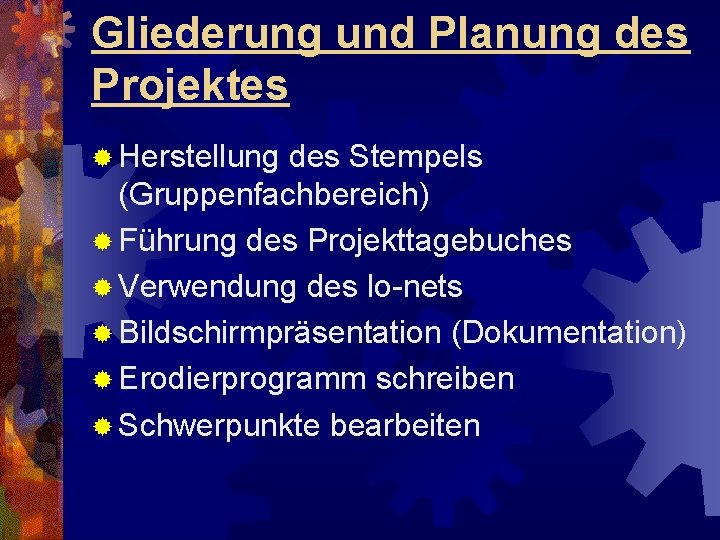

Gliederung und Planung des Projektes ® Herstellung des Stempels (Gruppenfachbereich) ® Führung des Projekttagebuches ® Verwendung des lo-nets ® Bildschirmpräsentation (Dokumentation) ® Erodierprogramm schreiben ® Schwerpunkte bearbeiten

Schwerpunktthemen ® Schneidkraft/Flächenpressung ® Pressenauswahl ® Festigkeit der Schrauben

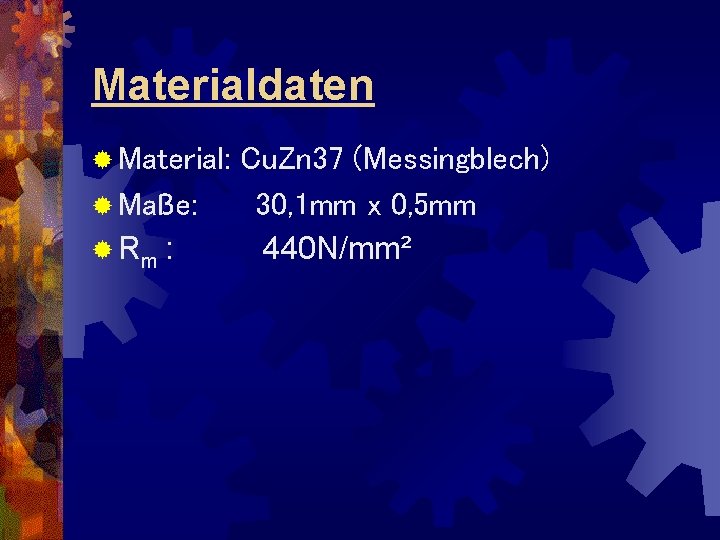

Materialdaten ® Material: Cu. Zn 37 (Messingblech) ® Maße: 30, 1 mm x 0, 5 mm ® Rm : 440 N/mm²

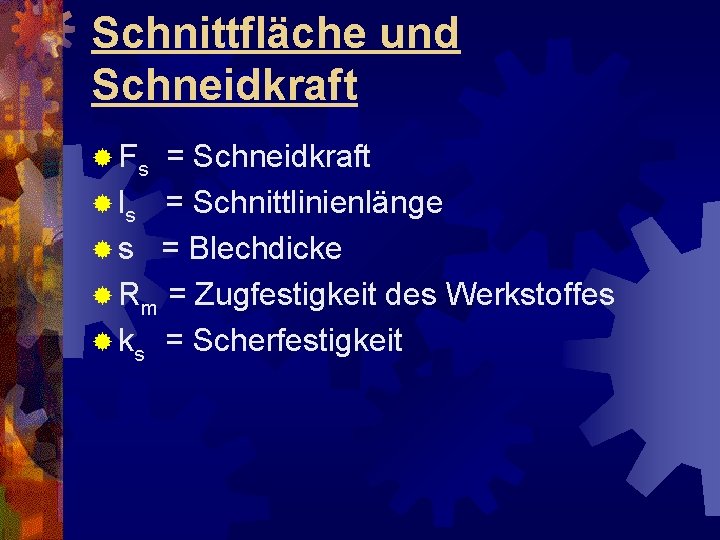

Schnittfläche und Schneidkraft ® Fs = Schneidkraft ® ls = Schnittlinienlänge ® s = Blechdicke ® Rm = Zugfestigkeit des Werkstoffes ® ks = Scherfestigkeit

Folgende Formel wird benötigt ® Fs = ls · ks mit ks ca. 0. 8 · Rm

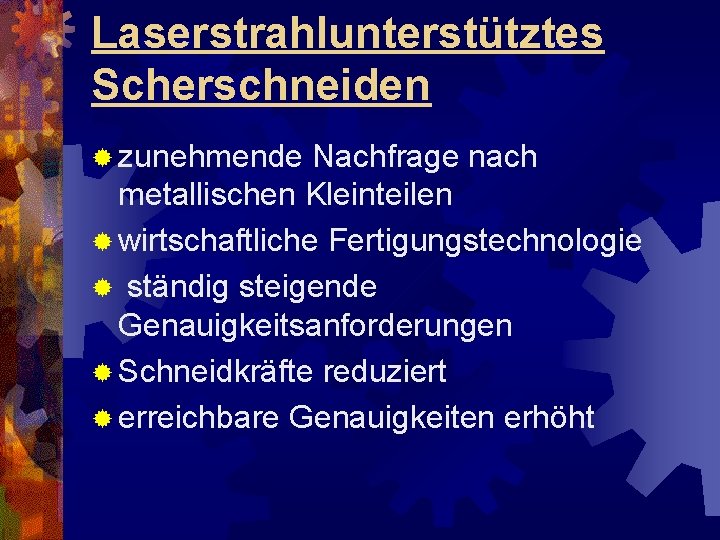

Laserstrahlunterstütztes Scherschneiden ® zunehmende Nachfrage nach metallischen Kleinteilen ® wirtschaftliche Fertigungstechnologie ® ständig steigende Genauigkeitsanforderungen ® Schneidkräfte reduziert ® erreichbare Genauigkeiten erhöht

Diagramm: ® Verlauf der Schneidkraft ohne Erwärmung und mit Erwärmung durch Laserstrahlung

Ansicht ® Geöffnetes Scher- schneidwerkzeug mit integrierter Laserstrahloptik und Spezialschneidstempel zur Laserstrahlführung

Vorteile ®. Die Schneidkraft konnte mit dem Einstrahlen einer Energie von 120 J um ca. 35 % reduziert werden. ® Mögliche Anwendungen sind insbesondere die Bearbeitung von höherfesten Werkstoffen mit hohen Genauigkeitsanforderungen aus der Mikrotechnik und Elektronik. Hier können durch geringere Prozesskräfte höhere Form- und Lagegenauigkeiten sowie höhere Werkzeugstandzeiten erzielt werden.

Flächenpressung ® Die Flächenpressung bei einem Schneidwerkzeug wird berechnet, um zu ermitteln, ob eine Druckplatte zwischen Stempel und Kopfplatte montiert werden muß

Kriterien einer Druckplatte ® Druckplatte muss wärmebehandelt werden ® häufig verwendetes Material: 90 Mn. Cr. V 8; C 105 W 1; 51 Cr. V 4 ® Max. zulässige Flächenpressung: 250 N/mm²

Warum eine Druckplatte? ® Stempel wird in die Kopfplatte gedrückt und löst folgendes aus: ® Abweichung der Maße ® Verkanten des Werkzeuges ® der sichere Halt der Stempel ist nicht mehr gewährleistet

Berechnung ® Die Flächenpressung (p) wird ermittelt, indem die Stempelquerschnittsfläche (Sst) und die Schneidkraft (Fs) errechnet und nachfolgend durcheinander dividiert werden: p=Fs/Sst ® (VORSICHT: VIELE STEMPEL VERJÜNGEN SICH NACH OBEN; ES GILT DIE SCHNITTFLÄCHE)

Pressenauswahl ® Da es mehrere Pressenarten gibt mussten wir uns für eine wirtschaftliche Variante entscheiden ® Um die richtige Presse zu wählen, haben wir zuerst die Schneidkräfte ermittelt ® Die benötigte Schneidkraft für das Werkstück beträgt 28019 N

1. Hydraulikpresse ® Bei der Hydraulikpresse wird die Kraft durch eine hydraulische Flüssigkeit erreicht, die vom Vorratsbehälter in den Arbeitskolben gepresst wird und den Kolben aus/einfahren lässt.

Hydraulikpresse ® Eine Hydraulikpresse kann eine Kraft von bis zu 200000 k. N aufbringen

2. Spindelpresse ® Bei der Spindelpresse wird der Druck durch eine Spindel auf eine ebene Fläche übertragen. Am oberen Ende befindet sich ein Hebel, Ring oder ähnliches, um die Drehbewegung auf die Spindel zu bringen. Diese Bewegung wird dann wiederum an der Unterseite der Spindel auf eine Fläche gebracht. Diese Fläche drückt dann auf das Werkzeug und presst es nach unten. Die ebene Fläche kann man auch gegen andere Aufnahmen für Einspannzapfen austauschen.

Spindelpresse ® Eine Spindelpresse kann ein Kraft von 1300 -10000 k. N aufbringen

3. Exzenterpresse ® Bei der Exzenterpresse wird die Hubbewegung durch eine Schwungscheibe und einen Exzenterzapfen, der exzentrisch auf der Schwungscheibe befestigt ist ausgelöst. Der Zapfen ist mit einer Stange verbunden, die Drehbewegung der Scheibe in eine lineare Bewegung umwandelt. Diese lineare Bewegung wird dann auf das Werkstück übertragen.

Exzenterpresse ® Die Exzenterpresse kann eine Kraft von 25 -5000 k. N aufbringen

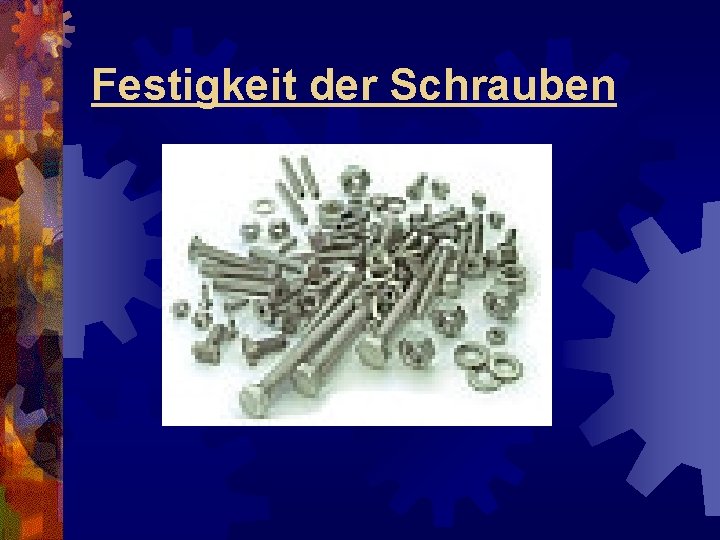

Festigkeit der Schrauben

Materialkunde ® Die wichtigsten Eigenschaften einer Schraube sind Zugfestigkeit und Dehnoder Streckgrenze. Je nach Güte werden Stahlschrauben Festigkeitsklassen zugeordnet, und die Inschrift auf dem Schraubenkopf gibt Auskunft über: ® a) die Güteklasse ® b) Zugfestigkeit und Dehngrenze

Festigkeitsklassen von Schrauben 4. 6 5. 8 6. 8 8. 8 10. 9 12. 9 400 500 600 800 1000 1200 Untere Streck 240 grenze Rel 300 480 - - - 0, 2% Dehngrenze Rp - - 640 900 1080 Bruchdehnung A% 22 20 - - 12 9 8 Nennzugfestigkeit Rm

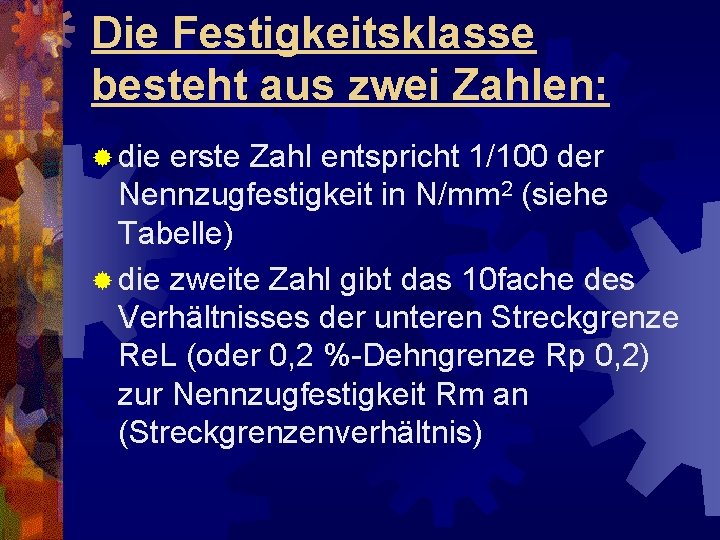

Die Festigkeitsklasse besteht aus zwei Zahlen: ® die erste Zahl entspricht 1/100 der Nennzugfestigkeit in N/mm 2 (siehe Tabelle) ® die zweite Zahl gibt das 10 fache des Verhältnisses der unteren Streckgrenze Re. L (oder 0, 2 %-Dehngrenze Rp 0, 2) zur Nennzugfestigkeit Rm an (Streckgrenzenverhältnis)

Beispiel ® Festigkeitsklasse 5. 8 bedeutet Mindestzugfestigkeit Rm = 500 N/mm 2 ® Mindeststreckgrenze Re. L = 400 N/mm 2 ® die Multiplikation der beiden Zahlen ergibt 1/10 der Steckgrenze in N/mm 2

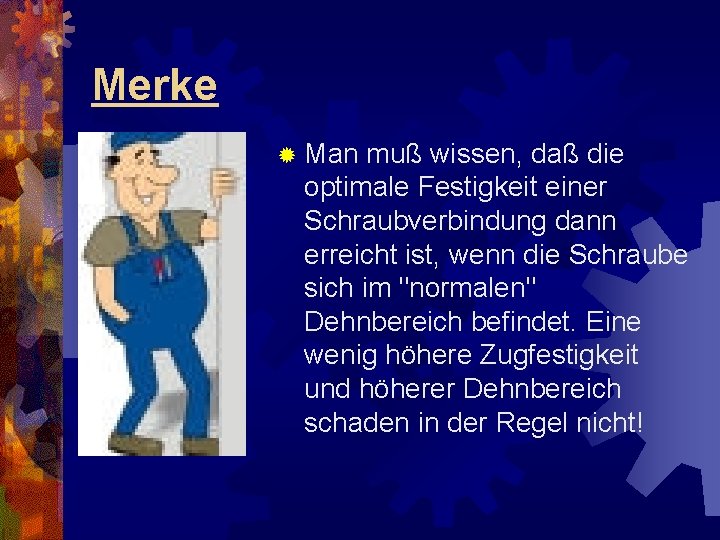

Merke ® Man muß wissen, daß die optimale Festigkeit einer Schraubverbindung dann erreicht ist, wenn die Schraube sich im "normalen" Dehnbereich befindet. Eine wenig höhere Zugfestigkeit und höherer Dehnbereich schaden in der Regel nicht!

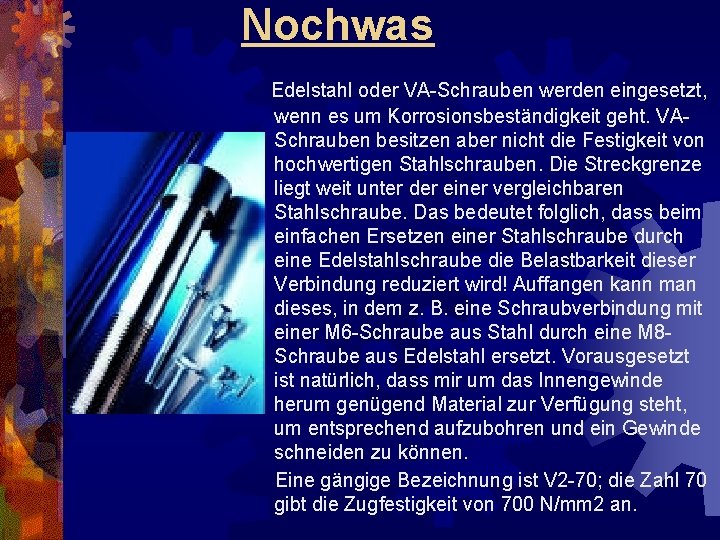

Nochwas Edelstahl oder VA-Schrauben werden eingesetzt, wenn es um Korrosionsbeständigkeit geht. VASchrauben besitzen aber nicht die Festigkeit von hochwertigen Stahlschrauben. Die Streckgrenze liegt weit unter der einer vergleichbaren Stahlschraube. Das bedeutet folglich, dass beim einfachen Ersetzen einer Stahlschraube durch eine Edelstahlschraube die Belastbarkeit dieser Verbindung reduziert wird! Auffangen kann man dieses, in dem z. B. eine Schraubverbindung mit einer M 6 -Schraube aus Stahl durch eine M 8 Schraube aus Edelstahl ersetzt. Vorausgesetzt ist natürlich, dass mir um das Innengewinde herum genügend Material zur Verfügung steht, um entsprechend aufzubohren und ein Gewinde schneiden zu können. Eine gängige Bezeichnung ist V 2 -70; die Zahl 70 gibt die Zugfestigkeit von 700 N/mm 2 an.

Ermittlung von Durchmesser und Festigkeitsklasse der Schrauben ® Sicherheitszahl ® Auftretende Schneidkraft ® Abstreifkraft ® Zulässige Spannung ® Spannungsquerschnitt ® Anzahl der Schrauben in dem Teil

Motivation der Mitarbeiter
