Gleichrichtung, Glättung und Siebung Ein Vortrag von Johannes Zondler 1

Ablauf • Gleichrichter Geschichtliches Einweggleichrichter Brückengleichrichter • Glättung Dimensionierung • Siebung Brummspannung RC-Siebung LC-Siebung 2

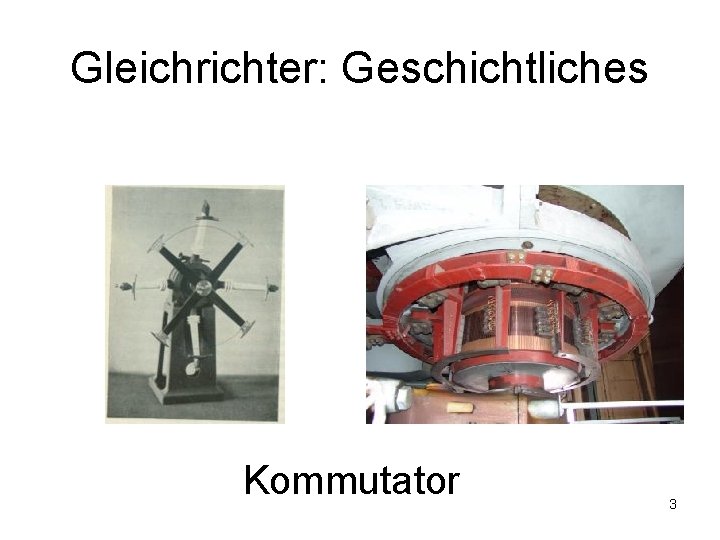

Gleichrichter: Geschichtliches Kommutator 3

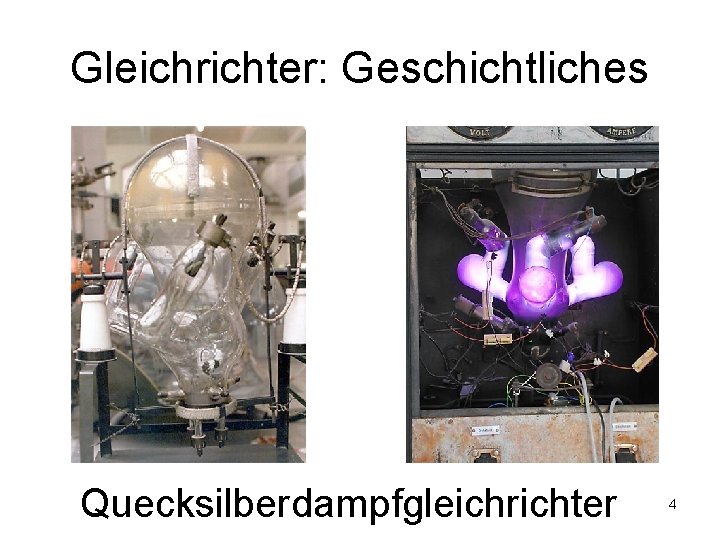

Gleichrichter: Geschichtliches Quecksilberdampfgleichrichter 4

Gleichrichter: Geschichtliches Selengleichrichter 5

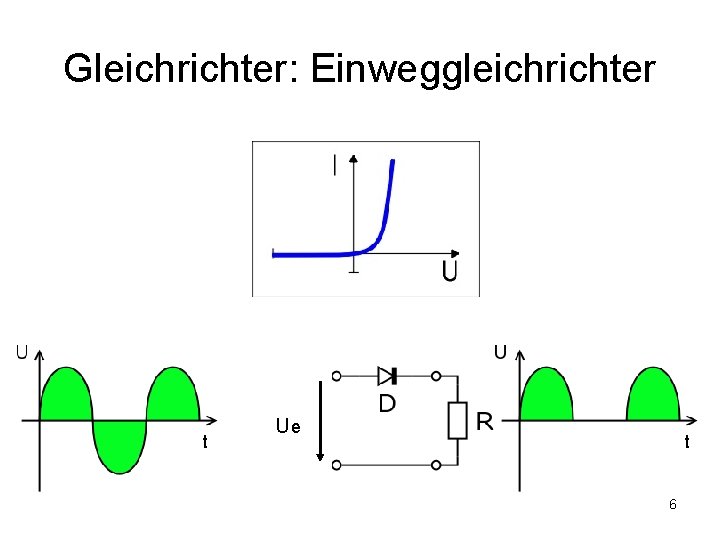

Gleichrichter: Einweggleichrichter t Ue t 6

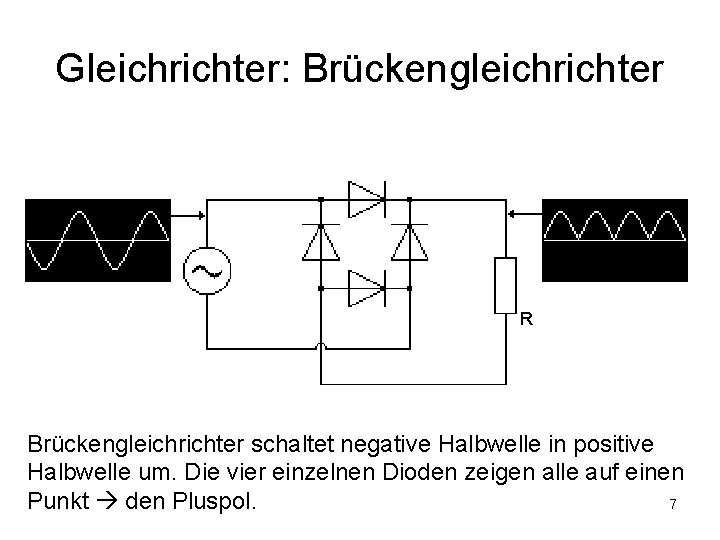

Gleichrichter: Brückengleichrichter R Brückengleichrichter schaltet negative Halbwelle in positive Halbwelle um. Die vier einzelnen Dioden zeigen alle auf einen 7 Punkt den Pluspol.

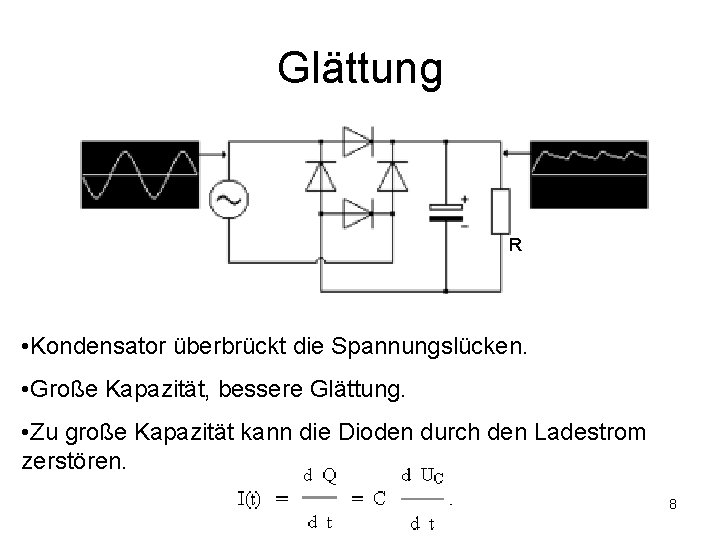

Glättung R • Kondensator überbrückt die Spannungslücken. • Große Kapazität, bessere Glättung. • Zu große Kapazität kann die Dioden durch den Ladestrom zerstören. 8

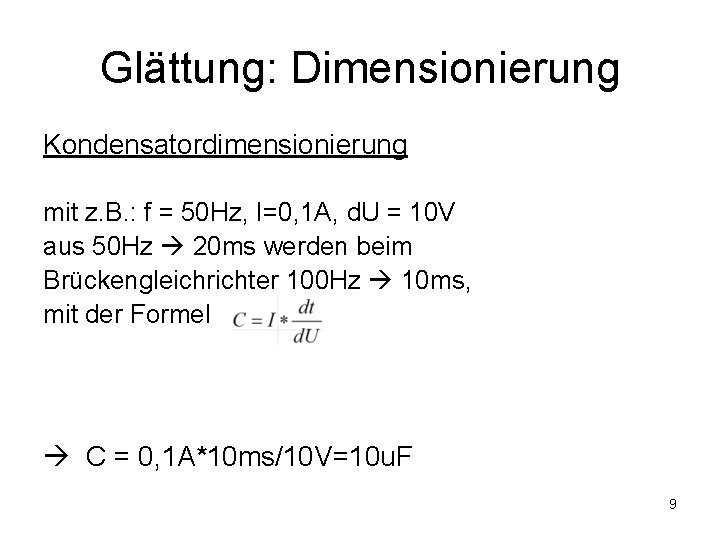

Glättung: Dimensionierung Kondensatordimensionierung mit z. B. : f = 50 Hz, I=0, 1 A, d. U = 10 V aus 50 Hz 20 ms werden beim Brückengleichrichter 100 Hz 10 ms, mit der Formel C = 0, 1 A*10 ms/10 V=10 u. F 9

Dimensionierung 10

Siebung: Brummspannung ist abhängig von: • Ladekondensator • Frequenz • Stromabnahme bzw. Belastung Brummspannung klein halten indem man: • Große Kapazität wählt • Große Frequenz wählt • Kleinen Laststrom zieht 11

Siebung: RC-Siebung • Bewirkt Verkleinerung der Brummspannung ohne Innenwiderstand extrem zu vergrößern. • Verhält sich wie ein Tiefpass. 12

Siebung: LC-Siebung • Für große Ströme geeignet. • Widerstand Rs wird durch Spule Ls ersetzt um keinen großen Spannungsabfall herbeizuführen. • Nachteil: Gewichtszunahme der Schaltung durch Spule. 13
