GLASSTRAC LIQUID LEVEL GAGES VALVES GLASSTRAC MARKETS APPLICATIONS
- Slides: 53
GLASS-TRAC LIQUID LEVEL GAGES & VALVES
GLASS-TRAC MARKETS / APPLICATIONS USERS WHAT TYPE OF FACILITIES AND CUSTOMERS BUY SIGHT GLASS? ▀ ▀ ▀ ▀ CRUDE OIL REFINING CHEMICAL PLANTS NATURAL GAS PROCESSING PLANTS NATURAL GAS COMPRESSOR STATIONS OEM FABRICATORS PULP & PAPER MANUFACTURING PLANTS MINING, MATERIAL PROCESSING ENGINEERING THAT SUPPORT THESE MARKETS

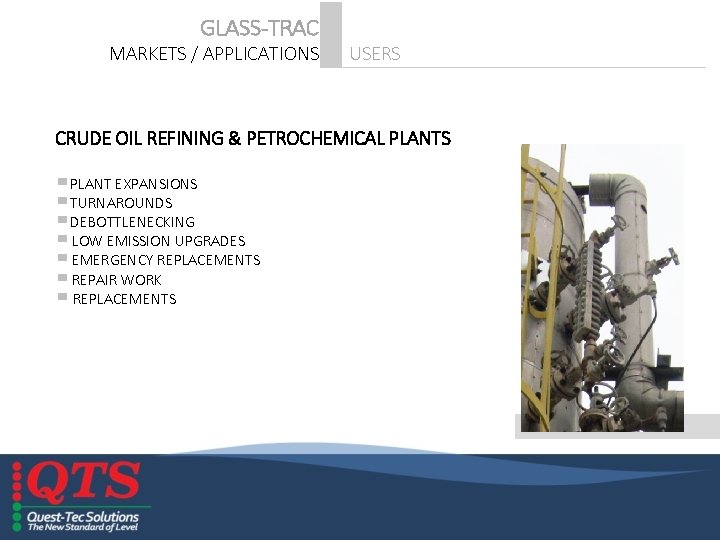

GLASS-TRAC MARKETS / APPLICATIONS USERS PO CO T M TIN PO G U N D CRUDE OIL REFINING & PETROCHEMICAL PLANTS PLANT EXPANSIONS ▀ TURNAROUNDS ▀ DEBOTTLENECKING ▀ LOW EMISSION UPGRADES ▀ EMERGENCY REPLACEMENTS ▀ REPAIR WORK ▀ REPLACEMENTS ▀
GLASS-TRAC MARKETS / APPLICATIONS USERS PO CO T M TIN PO G U N D OEM FABRICATORS ▀ ▀ ▀ SEPARATOR SYSTEMS, PRODUCTION EQUIPMENT WATER PROCESSING, TREATMENT SYSTEMS GAS COMPRESSION SKIDS, GAS PROCESSING UNITS (GPU’s) MODULAR GAS PLANTS CHEMICAL INJECTION SKIDS OIL & GAS REFINING & PROCESS SYSTEMS
GLASS-TRAC PO CO T M TIN PO G U N D MARKETS / APPLICATIONS NATURAL GAS DELIVERY NETWORK
GLASS-TRAC PO CO T M TIN PO G U N D MARKETS / APPLICATIONS CRUDE OIL DELIVERY NETWORK
GLASS-TRAC MARKETS / APPLICATIONS PRODUCT ABSTRACT PO CO T M TIN PO G U N D WHY USE A SIGHT GLASS? CRITICAL LEVEL MEASUREMENT ▀ INSTRUMENT / TRANSMITTER CALIBRATION ▀ INDEPENDENT VALIDATION ▀ COST ▀ HIGH PRESSURE RATING (REFLEX) ▀ PROCESS CONDITIONS NOT SUITABLE FOR OTHER LEVEL INDICATORS ▀
GLASS-TRAC SPECIFICATION LOW TEMPERATURE SERVICE MINIMUM TEMPERATURE RATINGS, CHAMBER/COVERS MATERIAL CARBON STEEL LOW TEMP CARBON STEEL 316 SST LIQUID PROPANE REFRIGERATION SYSTEMS NATURAL GAS PROCESSING PLANTS MIN. TEMP. -20 F -50 F BELOW -50 F
GLASS-TRAC SPECIFICATION LOW TEMPERATURE SERVICE TEMPERATURE RATINGS, LOW END PART GASKETS NON-FROST EXTENSION CHAMBER/COVER/VALVE BOLTING MATERIAL GRAFOIL 1 -5/8" - 5 -5/8" ' PMMA (LUCITE) LTCS or 316 SST STD or 316 SST
GLASS-TRAC SPECIFICATION GAGE COVER STANDARD: A-105 DROP FORGED STEEL (NO IRON CASTINGS, PENBERTHY) L SERIES: STANDARD SIDES M/H: SHROUDED SIDES OPTIONAL MATERIAL: 316, HASTELLOY C, DUPLEX SST MONEL, OTHER QUEST-TEC PENBERTHY JERGUSON SPECIFICATION INFLUENCE… QUEST-TEC IS THE ONLY USA MFG OFFERING A LOW PRESSURE SERIES USING FORGED SA-105 STEEL COVERS JERGUSON: ASTM A 36 STRUCTURAL STEEL (300 L) PENBERTHY: CAST DUCTILE IRON
GLASS-TRAC SPECIFICATION GLASS STANDARD: TEMPERED BOROSILICATE INDUSTRY STD SIZE 1 THRU 9 OPTIONAL: TEMPERED ALUMINOSILICATE INDUSTRY STD SIZE 1 THRU 9 TEMPERATURE CONSIDERATIONS GLASS MATERIAL BOROSILICATE ALUMINOSILICATE QUARTZ MAX. TEMP. 600 F 800 F 1000 F
GLASS-TRAC SPECIFICATION GLASS, STANDARD DIMENSIONS
GLASS-TRAC SPECIFICATION GLASS, STANDARD DIMENSIONS
GLASS-TRAC SPECIFICATION GASKETS & CUSHIONS STANDARD: GARLOCK IFG 5500 INDUSTRY STD SIZE 1 THRU 9 OPTIONAL MATERIAL TYPE GRAFOIL GHR TEFLON (GLASS FILLED) GYLON 3510
GLASS-TRAC SPECIFICATION GASKETS & CUSHIONS STANDARD: A-193 B 7 STUDS / CAP SCREWS A-194 2 H NUTS ASTM MIN. TEMP RATING: -50 F OPTIONAL MATERIAL TYPE B 8 M 316 SST M GRADE

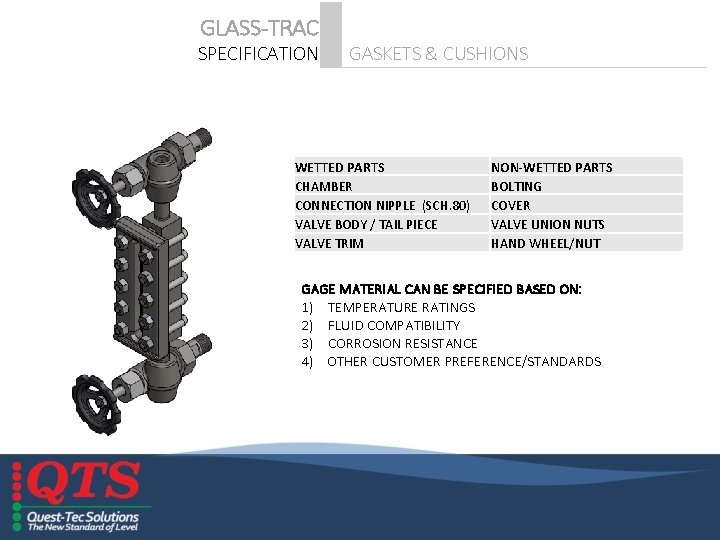

GLASS-TRAC SPECIFICATION GASKETS & CUSHIONS WETTED PARTS CHAMBER CONNECTION NIPPLE (SCH. 80) VALVE BODY / TAIL PIECE VALVE TRIM NON-WETTED PARTS BOLTING COVER VALVE UNION NUTS HAND WHEEL/NUT GAGE MATERIAL CAN BE SPECIFIED BASED ON: 1) TEMPERATURE RATINGS 2) FLUID COMPATIBILITY 3) CORROSION RESISTANCE 4) OTHER CUSTOMER PREFERENCE/STANDARDS
GLASS-TRAC SPECIFICATION VALVE DETAILS VALVE BODY FORGED STEEL, STD MATERIAL: CARBON STL OPTIONAL: 316, HASTELLOY C, MONEL, OTHER VALVE TRIM SEAT / STEM / BALL CHECK STD MATERIAL: 416 SST, OPTIONAL 316, HASTELLOY C, MONEL, OTHER VALVE PACKING STD MATERIAL: TFE TEMP: 450 F MAX OPTIONAL: GRAFOIL TEMP: 800 F MAX UNION NUTS / PACKING NUTS EXTERIOR NON-WETTED STD MATERIAL: CARBON STEEL, OPTIONAL 316, HASTELLOY C, MONEL, OTHER
GLASS-TRAC SPECIFICATION VALVE DETAILS VALVE MODELS 1 S INTEGRAL BONNET, SCREWED GAGE 2 S UNION BONNET, SCREWED GAGE 1 U INTEGRAL SEAT, UNION GAGE 2 U UNION BONNET, UNION GAGE ALL TYPE 2, 4, 3, 4, 5, 7 HAVE REMOVABLE 416 SST SEAT ALL TYPE 1 VALVES HAVE A SEAT INTEGRAL TO THE VALVE BODY MATERIAL
GLASS-TRAC SPECIFICATION REMOVABLE SEAT VALVE DETAILS

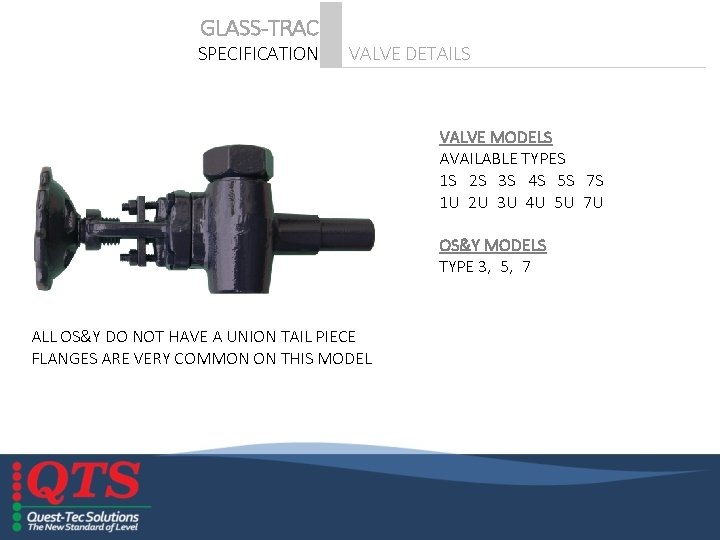

GLASS-TRAC SPECIFICATION VALVE DETAILS VALVE MODELS AVAILABLE TYPES 1 S 2 S 3 S 4 S 5 S 7 S 1 U 2 U 3 U 4 U 5 U 7 U OS&Y MODELS TYPE 3, 5, 7 ALL OS&Y DO NOT HAVE A UNION TAIL PIECE FLANGES ARE VERY COMMON ON THIS MODEL
GLASS-TRAC SPECIFICATION VENT/DRAIN VALVE DETAILS VESSEL GAGE VESSEL CONNECTION x GAGE CONNECTION x VENT/DRAIN CONNECTION
GLASS-TRAC SPECIFICATION SAMPLE SPECIFICATION: VESSEL CONNECTION : 3/4“ M. NPT UNION x GAGE CONNECTION : 1/2“ F. NPT NON-UNION x VENT/DRAIN CONNECTION : 1/2“ F. NPT CONDENSED: 3/4“ x 1/2" VALVE DETAILS

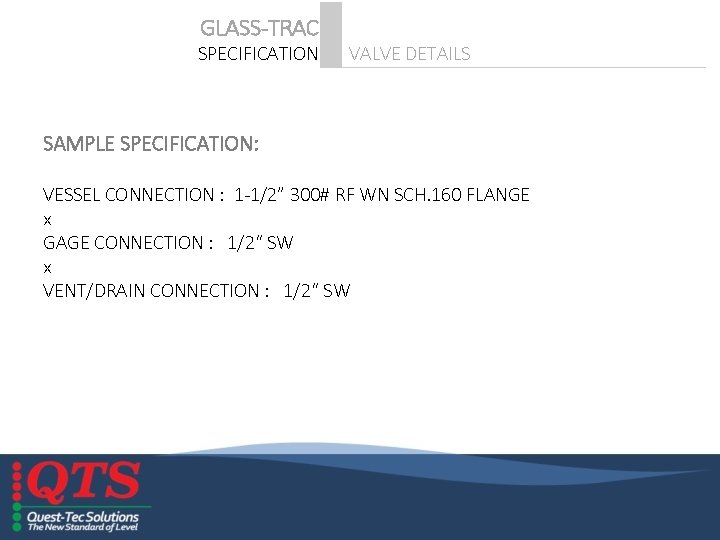

GLASS-TRAC SPECIFICATION VALVE DETAILS SAMPLE SPECIFICATION: VESSEL CONNECTION : 1 -1/2” 300# RF WN SCH. 160 FLANGE x GAGE CONNECTION : 1/2“ SW x VENT/DRAIN CONNECTION : 1/2“ SW
Break
GLASS-TRAC SPECIFICATION STANDARD VIEWING ANGLE 0 180
GLASS-TRAC SPECIFICATION STANDARD VIEWING ANGLE: ▀ PLAN VIEW ORIENTATION ▀ STARTS AT 0 (VESSEL) ▀ ROTATE CLOCKWISE
GLASS-TRAC SPECIFICATION VIEWING ANGLE 270 EXAMPLE
GLASS-TRAC SPECIFICATION STANDARD VIEWING ANGLE 90 EXAMPLE
GLASS-TRAC SPECIFICATION SIZING GAGE GLASS BASIC METHODS 1) SELECT SIZE BASED ON: - VESSEL C-C - CHAMBER CONNECTION TYPE - VALVE MODEL 2) SELECT SIZE BASED ON: - VISIBLE RANGE - CHAMBER CONNECTION TYPE - VALVE MODEL
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS LED ILLUMINATOR SLI SERIES, STANDARD FEATURES ▀ ▀ ▀ NEMA 4 X & 8 POWER SUPPLY CL. 1 DIV. 1 RATED WEATHER PROOF, WATER TIGHT WRAP AROUND LANYARD MOUNTING TO GAGE BRIGHT GREEN, HIGH INTENSITY LED’S
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS QUEST-TEC LED ILLUMINATORS PENBERTHY
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS ▀ SPECIALTY GAGES LARGE INTERNAL VOLUME ▀ ALLOWS LEVEL MEASUREMENT OF LIQUIDS THAT COULD FLASH AT CERTAIN TEMPERATURES ▀ ALLOWS LEVEL MEASUREMENT OF LIQUIDS IN DIRTY SERVICE
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS SPECIALTY GAGES ▀ ▀ ▀ LARGE CHAMBER OPTION FOR FULL BORE, WITHOUT VALVES SPECIFY 2 -1/8” BORE APPLICATIONS: FLASHING SERVICE LIQUID PROPANE
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS SPECIALTY GAGES APPLICATION: LPG LIQUID PROPANE ALL 316 SST NON-FROST EXTENSIONS INSULATION JACKET $8, 000. 00 Each INSULATION JACKET
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS SPECIALTY GAGES ▀ VESSEL ▀ ▀ CHAMBER RADIUS WELD PAD (WP) INTEGRAL TO VESSEL WALL, WITHOUT VALVES CHAMBER RADIUS MACHINED INTO BACK OF CHAMBER IF RADIUS IS < 18”
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS PO CO T M TIN PO G U N D QUEST-TEC LOW ▀ MEDIUM ▀ HP ▀ - 1 -9/16” CHAMBER - RECESSED GASKET SEAT - INDUSTRY STD GLASS SZ - LED ILLUMINATOR - ALL SA-105 FORGED STEEL COVERS PRODUCT LINE STRENGTH JERGUSON ----▀ MEDIUM (20 SERIES) ▀ HP (32 SERIES) - 1 -9/16” CHAMBER - RECESSED GASKET SEAT - INDUSTRY STD GLASS SZ - LED ILLUMINATOR - NON STANDARD GLASS SIZE FOR LOW PRESSURE SERIES, 300 L (SIZE 11 THRU 20 ) PENBERTHY LOW ▀ MEDIUM ▀ HP ▀ - 1 -3/8” CHAMBER - NO GASKET SEAT - INDUSTRY STD GLASS SZ - BULB ILLUMINATOR
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS PO CO T M TIN PO G U N D QUEST-TEC RECESSED GASKET SEAT MACHINING PENBERTHY
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS QUEST-TEC CHAMBER COMPARISON PENBERTHY WALL THICKNESS JERGUSON 300 L
GLASS-TRAC PO CO T M TIN PO G U N D FEATURES, ADVANTAGES, BENEFITS PENBERTHY HIGH STRESS, WEAK POINT CHAMBER COMPARISON QUEST-TEC HIGH STRESS, PROPER THICKNESS
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS LOW EMISSION VALVES API 624 1 st EDITION FEB. 2014 Type Testing of Rising Stem Valves Equipped with Flexible Graphite Packing for Fugitive Emissions. The standard specifies the requirements and acceptance criteria (100 ppmv) for fugitive emission type testing of rising and rising-rotating stem valves equipped with packing previously tested in accordance with API Standard 622.
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS LOW EMISSION VALVES API 624 CERTIFIED LOW LEAKAGE VALVE MODELS All Type 3 Models Type 2 Pending TYPE 3 LEAKAGE RESULTS STATIC: 2 ppmv (highest recording) DYNAMIC: 3 ppmv (highest recording) TEADIT 2236 PACKING Previously tested to API 622 Graphite Packing
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS LOW EMISSION VALVES TEADIT 2236 PACKING
GLASS-TRAC FEATURES, ADVANTAGES, BENEFITS LOW EMISSION VALVES 7
GLASS-TRAC CAPABILITIES WELDING, CUSTOM ASSEMBLIES
GLASS-TRAC CAPABILITIES WELDING, CUSTOM ASSEMBLIES
GLASS-TRAC CAPABILITIES ▀ ▀ ▀ ▀ WELDING, CUSTOM ASSEMBLIES FULL SCALE FABRICATION ABILITIES IN-HOUSE PWHT, PT, VT, HB PMI, RT, UT, OTHER TESTING AVAILABLE DETAILED APPROVAL DRAWINGS THOROUGH WELD PROCEDURES, QUALIFICATION DOCUMENTS STANDARD & EXOTIC ALLOYS ESTABLISHED QA QC TO API ISO 9001 STANDARDS
GLASS-TRAC MODEL CROSSOVER GAGE MODELS QUEST-TEC JERGUSON PENBERTHY 93 RM 39 R-20 3 RM 9 SIZE 9 3 SECTIONS REFLEX MEDIUM PRESSURE
GLASS-TRAC INSTALLATION, START-UP PO CO T M TIN PO G U N D TECHNICAL DETAILS ▀ ALL PROCESS GAGES SHIP WITH A TORQUE TAG
GLASS-TRAC TECHNICAL DETAILS INSTALLATION, START-UP PO CO T M TIN PO G U N D AFTER MOUNTING, INSTALLING, RETORQUE… ▀ ▀ THE GAGE GLASS SHOULD BE BROUGHT INTO SERVICE SLOWLY. TO AVOID EXCESSIVE THERMAL SHOCK OR MECHANICAL STRESS ON THE GLASS OR CHAMBERS, THE CONNECTING OR BLOCK VALVES MUST OPEN SLIGHTLY. THE GAGE TEMPERATURE AND PRESSURE ARE THEN ALLOWED TO SLOWLY EQUALIZE WITH THE VESSEL. THE GAGE VALVES SHOULD BE PARTIALLY OPENED BY 1/2” TURN TO PREVENT THE BALL CHECK FROM CHECKING AT THE SEAT. THIS WILL ALLOW THE GAGE GLASS TO FILL WITH LIQUID. UPON READINESS, THE VALVE MUST BE FULLY OPENED TO ACTIVATE THE AUTOMATIC BALL CHECKS.
GLASS-TRAC PO CO T M TIN PO G U N D TECHNICAL DETAILS INSTALLATION, START-UP
GLASS-TRAC PO CO T M TIN PO G U N D TECHNICAL DETAILS INSTALLATION, START-UP
GLASS-TRAC PO CO T M TIN PO G U N D TECHNICAL DETAILS INSTALLATION, START-UP
GLASS-TRAC LIQUID LEVEL GAGES & VALVES SUMMARY PO CO T M TIN PO G U N D WHAT MAKES QTS DIFFERENT… ▀ ▀ OUR COMMITMENT TO PROVIDE QUALITY EQUIPMENT, AND TO SATISFY CUSTOMER REQUIREMENTS QTS IS AN INDEPENDENTLY OWNED COMPANY SOLELY FOCUSED ON LIQUID LEVEL MEASUREMENT EQUIPMENT UPPER MANAGEMENT AT QTS HAS EXTENSIVE LEVEL GAGE INDUSTRY EXPERIENCE QTS PRODUCT OFFERING COVERS A WIDE RANGE OF LIQUID LEVEL MEASUREMENT PRODUCTS.
