Giyilebilir EKG Uygulaması ve Kullanılabilir Kablosuz İletişim Teknolojilerinin Karşılaştırılması Sunan: Gül TÜRKER Süleyman Demirel Üniversitesi 1

Sunum İçeriği Çalışmanın Amaçları EKG ve Tasarım Kriterleri Giyilebilir EKG Uygulaması Kablosuz İletişim Teknolojilerinin Karşılaştırılması Sağlık Alanında Kullanılabilirlik Değerlendirmeler 2

EKG Elektrokardiyogram Tanı amaçlı kullanılan EKG işaretleri insan vücudu üzerinde algılanan ve kalbin elektriksel aktivitesi sonucu olarak ortaya çıkan belli tipteki biyolojik işaretlerdir. 1 uyarının sinoatriyal çıkışı, 2 atriyal aktivasyonu, 3 atriyo ventriküler iletim, 4 ventrikül aktivasyon zamanı, 5 ventriküllerin tam olarak depolarize olması, 6 ventriküler repolarizasyon. 3

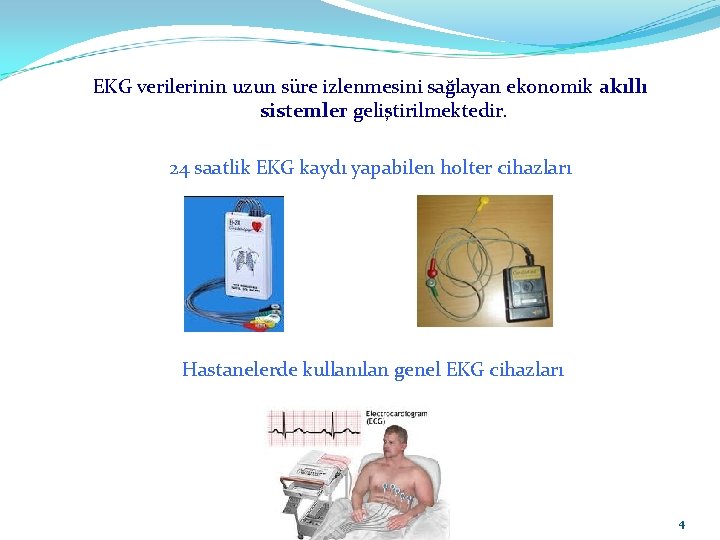

EKG verilerinin uzun süre izlenmesini sağlayan ekonomik akıllı sistemler geliştirilmektedir. 24 saatlik EKG kaydı yapabilen holter cihazları Hastanelerde kullanılan genel EKG cihazları 4

EKG Blok Diyagramı 5

6

Sağ Bacak Sürücü Devresi 7

Filtre Tasarımları Yüksek geçiren Filtre Alçak geçiren Filtre Notch (Çentik) Filtre 8

Giyilebilir EKG Devresi Yüzey Montaj Teknolojisi – YMT Surface Mount Technology – SMT Tolerans nedir? Giyilebilir EKG Devresi 9

EKG devresinin çıkış sinyali osilaskop ile izlenebilir. Analog sinyalin iletimi gerçekleştirilip, hazırlanan bir arayüz ile izlenebilir. bilgisayar ortamında 10

EKG Sinyallerinin Kablosuz İletiminde Kullanılabilecek Teknolojiler Medikal alanda veri iletiminde düşük güçlü kablosuz teknolojiler kullanılmaktadır. Bluetooth RF İletişim Kızılötesi Zig. Bee (IEEE 802. 15. 4) Wi-Fi (IEEE 802. 11 a/b) Wi. MAX (IEEE 802. 16 e) Performans 11

(ISM) Industrial Scientific Medical band Ülkemizde ISM bandının yaygın olarak kullanılan frekansları, 315 MHz, 418 MHz, 433 MHz, 868 MHz, 915 MHz, 2. 4 GHz olarak belirlenmiş olduğundan hastanelerde veri iletişiminde bu standart değerlerine sahip teknolojiler tercih edilmektedir. 12

Bluetooth Güvenlik seviyesi yüksek Maliyeti düşük Kaliteli iletişim Mesafe 30 -100 m Merkez olmadan hızlı bağlantı kurabilme Aynı bantta yayın yapan diğer kaynakların sinyallerinden etkilenmeme Güç harcaması 2, 4 GHz’lik lisanssız bölge kullanımı (2, 402 GHz ile 2, 480 GHz ) Maksimum veri akış hızı 1 Mbit / sn Bluetooth, ağır veri trafiği yükünü taşımak için tasarlanmamıştır 13

RF İletişim 3 KHz ile 3000 GHz arasında oldukça geniş bir frekans aralığını kapsar. Elektromanyetik dalgalar Radyo dalgaları üretmek için frekans modülasyonu Bilgi sinyali şifrelemesi 14

Zig. Bee (IEEE 802. 15. 4) Uzaktan izleme, Kontrol ağları uygulamalarında, Geniş çaplı kablosuz ağlarda. Frekans: 2400 -2483. 5 MHz (ISM). 10 ile 75 metre 15

Wi-Fi (IEEE 802. 11) Bluetooth teknolojisi gibi 2. 4 GHz’lik spektrumda çalışır Mesafe 100 m 11 Mbps - 54 Mbps gibi yüksek hızlarda veri alışverişi Genişletilebilir İnternet üzerinden veri aktarımı gerçekleştirilebilir, Geri bir kontrol sağlama mekanizması yoktur. NOT: Wi-Fi cihazlar diğer kablosuz cihazlarla çakışabilir veya birbirlerinin iletişimini engelleyebilirler. 16

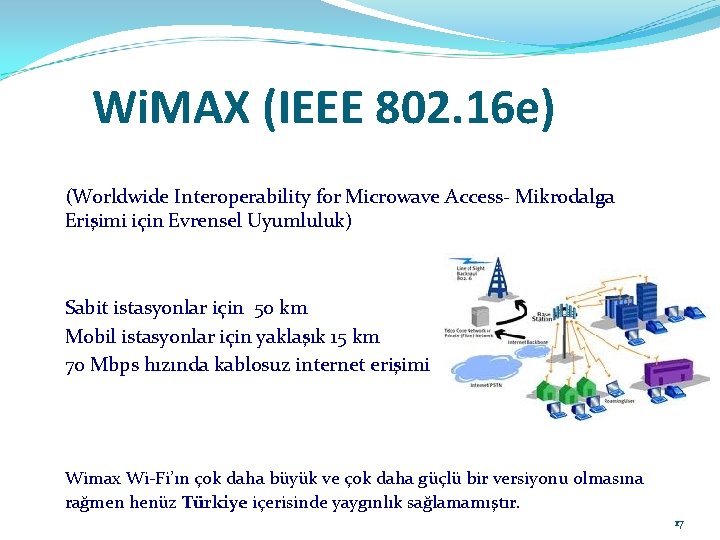

Wi. MAX (IEEE 802. 16 e) (Worldwide Interoperability for Microwave Access- Mikrodalga Erişimi için Evrensel Uyumluluk) Sabit istasyonlar için 50 km Mobil istasyonlar için yaklaşık 15 km 70 Mbps hızında kablosuz internet erişimi Wimax Wi-Fi’ın çok daha büyük ve çok daha güçlü bir versiyonu olmasına rağmen henüz Türkiye içerisinde yaygınlık sağlamamıştır. 17

Değerlendirmeler ve Katkılar Yüzey Montaj Teknolojisi kullanılarak tasarlanan giyilebilir EKG cihazları hastane içinde ya da dışında izlenmesi gerekli olan kişilerin hayatlarını kolaylaştırmakta ve kişilere rahat hareket imkanı sağlamaktadır. kullanılabilmesi için öncelikle çalışma frekanslarının iletim bantlarının hastaya vereceği zarar düşünülerek kullanılması gerektiği önemlidir. 18

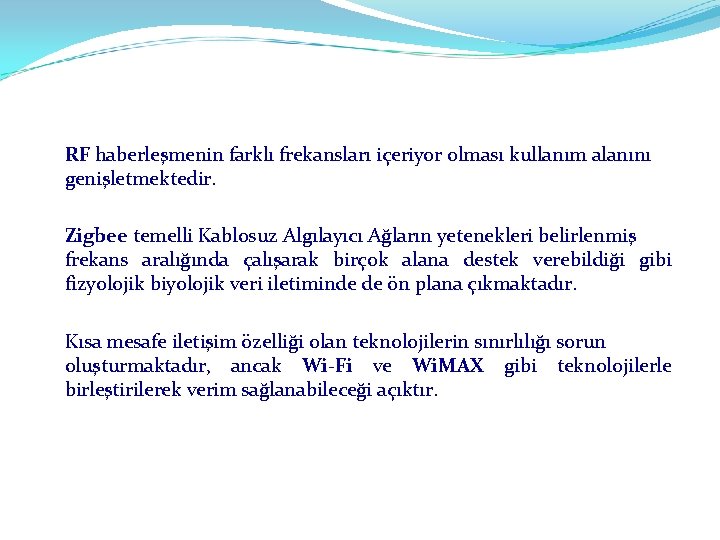

RF haberleşmenin farklı frekansları içeriyor olması kullanım alanını genişletmektedir. Zigbee temelli Kablosuz Algılayıcı Ağların yetenekleri belirlenmiş frekans aralığında çalışarak birçok alana destek verebildiği gibi fizyolojik biyolojik veri iletiminde de ön plana çıkmaktadır. Kısa mesafe iletişim özelliği olan teknolojilerin sınırlılığı sorun oluşturmaktadır, ancak Wi-Fi ve Wi. MAX gibi teknolojilerle birleştirilerek verim sağlanabileceği açıktır.
