Giliosios geotermijos pltros galimybs Lietuvoje ES kontekste Saulius
Giliosios geotermijos plėtros galimybės Lietuvoje, ES kontekste Saulius Šliaupa Lietuvos geotermijos asociacija Gamtos tyrimų centras 2012 m. gegužės 9 d. Vilnius
Baltic basin NW Thickness (m) of sedimentary coverlaing crystalline basement SE Geological crosssection NW-SE basement
1. Centralizuoto šilumos tiekimo galimybės
5, 000 MWt Vidutinė kaina 1 MWht kinta nuo 30 iki 60 €/MWht. Centralizuoto šilumos tiekimo geoterminės sistemos (2008 m. , apie 200 geoterminių stočių)
“Giliosios” geotermijos šilumos tiekimo stotys (2011 m. ir planojama 2014 m. )
2, 2 k. 1, 7 k. 2 k. 5 k. “Giliosios” geotermijos šilumos tiekimo stotys (2011 m. ir planojama 2014 m. )
Europa Naujos geoterminės stotys: dabar planuojamos, tiriamos, instaliuojamos
Ar yra geologinės prielaidos centralizuotam geoterminės šilumos tiekimui Lietuvoje?
Temperatūros 100 m gylyje (o. C) Kambro geoterminio vandeningo sluoksnio temperatūros (o. C) Šilumos srautas (m. W/m 2)
vakarai rytai Lietuvos geologinis pjūvis vakari-rytai. Mėlyna spalva pažymėti stambiausi vandeningi sluoksniai
Lietuvos rajonai perspektyvūs geoterminiam centriniam šildymui
Gręžinių dubleto šilumos galia (MWh) Apatinis devonas
Gręžinių dubleto šilumos galia (MWh) Kambras
Gręžinių dubleto šilumos galia (MWh) Miestas Gyv. Kambras MWt poreikis žiemą max min Dubletas, MWh Optimal. gręžinių skaičius Šiauliai 125 461 186 27 1. 2 13 Marijampolė 46 261 62 9 2. 4 2– 3 Radviliškis 19 189 24 4 1. 2 2– 3 Kalvarija 13 607 10 4 1. 83 2– 3 Kuršėnai 13 372 12 2 1. 23 1– 2 Vilkaviškis 12 764 12 5 1. 69– 5. 91 1– 2 Raseiniai 12 541 16 3 1. 02 1– 2 Jurbarkas 12 510 16 3 2. 91 1– 2 Kelmė 9 967 8 4 1. 37 1– 2 Kazlų Rūda 6 950 7 2 2. 4 1 Šakiai 6 377 3 1 3. 57 1 Ariogala 3 332 4 1 0. 44 1 Tytuvėnai 2 614 4 2 1. 37 2 Ežerėlis 1 959 3 1 3. 57 1 Viduklė 1 911 1 – 1. 02 1 Kudirkos Na umiestis 1 911 2 1 2. 12– 3. 58 1 Skaudvilė 1 884 2 – 2. 14 1 Kulautuva 1 367 2 1 3. 57 1 Užventis 811 1 1 1. 37 1
Absorbcinių siurblių panaudojimas leidžia kombinuoti geoterminę energetiką su kitais šaltniais: Geotermika+biomasė + Didelės perspektyvos Lietuvos sąlygomis
2. Elektros gamybos galimybės

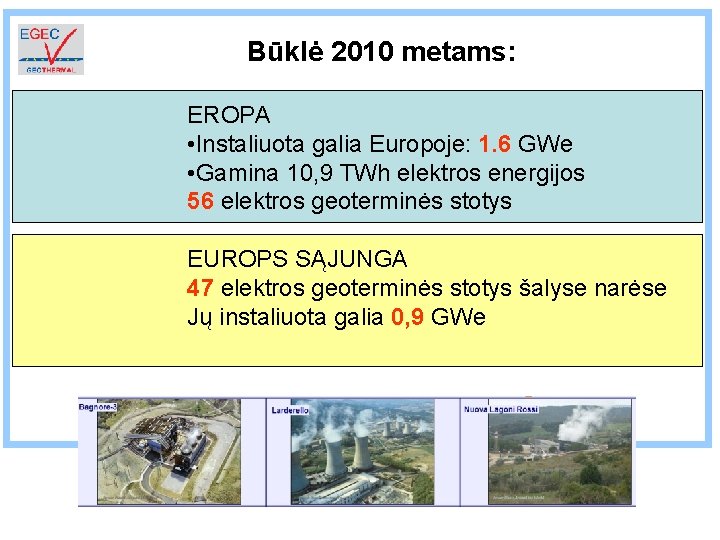

Būklė 2010 metams: EROPA • Instaliuota galia Europoje: 1. 6 GWe • Gamina 10, 9 TWh elektros energijos 56 elektros geoterminės stotys EUROPS SĄJUNGA 47 elektros geoterminės stotys šalyse narėse Jų instaliuota galia 0, 9 GWe
Geoterminės jėgainės Europoje
Padėtis 2011 metais ir artimiausioje ateityje
Padėtis 2011 metais ir artimiausioje ateityje 94%!
Padėtis 2011 metais ir artimiausioje ateityje 91%!
Padėtis 2011 metais ir artimiausioje ateityje
Vykdomai ir artimiausios ateities planai Europoje ü Šiuo metu elektros gamyboje dominuoja Italija ir Islandija ü Artimoje ateityje labai išaugs gamybos apimtys Turkijoje ü Vystomi projektai Portugalijos ir Prancūzijos Atlantos vandenyno sąlose ü 16 vystomų geoelektrinių Vokietijoje ü Toliau vystoma Soultzo (Prancūzija) EGS geoterminė stotis ü Labai geros perspektyvos Graikijoje (pagrindinė problema – visuomenės pritarimas) ü 11 EGS projektų numatoma vystyti Koratijoje, Prancūzijoje, Vokietijoje, Vengrijoje, UK, Slovakijoje, Slovėnijoje, Ispanijoje

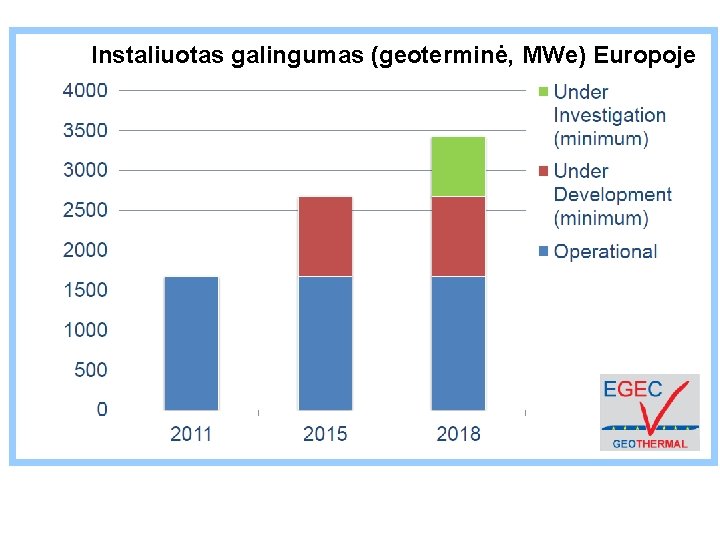

Instaliuotas galingumas (geoterminė, MWe) Europoje
Ar yra geologinės prielaidos geoelektros gamybai Lietuvoje?
Temperatūros Baltijos sedimentacinio baseino pade
Vakarų Lietuvos geologinis profilis šiaurė-pietūs Kristalinis pamatas (“granitai”)
Temperatūros perspektyvios geoelektros gamybai gali būti pasiektos tik kristalinio pamato gelmėse Šiuo atveju turi būti naudojama HDR/EGS technologija (sausos karštos uolienos / stimuliuotos geoterminės sistemos) Kristalinio pamato gyliai
EGS sistemos Europoje
Paleoproterozojaus gneisai ir magminės uolienos Mezoproterozjaus “karšti” granitoidai Kriastalinio pamato geologinis žemėlapis (G. Motuza, 2005) Pamato uolienų šilumos generacija (μW/m 3).
Plyšiuota zona pamato uolienose, V. Lietuva Izotermos 150 o. C gyliai (m)
Ekonominis jėgainės vertinimas (optimistinis) Nr Type Cost, mln. € CAPEX 1 Rizika 1, 5 5, 2 2 projektavimas 0, 5 1, 7 3 Žvalgyba 0, 1 0, 3 4 Gręžimas 15 -20 51, 8 -69, 1 5 Tyrimai gręžiniuose 0, 6 2, 1 6 Stimulatiacija 1, 2 4, 1 7 Gavybos testavimas 0, 2 0, 7 8 Siurbliai 0, 4 1, 4 9 Vamzdynas 0, 5 1, 7 10 Kitos išlaidos 1, 5 5, 2 11 Jėgainė 4, 4 15, 2 25, 9 -30, 9 89, 4 -106, 7 Viso Savikaina - >50 LT cnt/k. W (be pinigų kainos) Cost, mln. Lt OPEX (30 metų) 12 O&M VISO 51, 0 174, 0 76, 9 -81, 9 263, 4 -280, 7
EGS kolektoriaus parametrai Ekonominis tikslas Rodiklis Telkinio gyvenimo (atšalimas) trukmė Iki šiol pasiektas geriausias 20 metų 5 metai Temperatūra 150 -200 o. C 270 o. C Atstumas tarp gręžinių (uolienų suplėšymas) 600 m Pasipriešinimas injekcijai 0, 1 MPa/(l/s) 0, 29 MPa/(l/s) Cirkuliacijos debitas 75 l/s 26 l/s Vandens praradimas 10% 0% Atšalimas 10% po 20 metų Duomenų nėra Kolektoriaus dydis 300 mln. m 3 Duomenų nėra Plyšių paviršiaus plotas 10 mln. m 2 Duomenų nėra Technologija vis dar vystymo stadijoje!
3. Kiti giliosios geotermijos sektoriai
Giliosios geotermijos sektoriai Europoje
LIETUVOJE ESAMOS GEOLOGINĖS SĄLYGOS KITIEMS SEKTORIAMS Sektorius Geologinės sąlygos Rajonas Projektai Geoterminė balneologija Labai palankios Vakarų ir Vidurio 1 vystomas Lietuva 1 atliktas vertinimas Šilumos saugojimas gelmėse Riboto-vidutinio palankumo Vakarų Lietuva 0 Žuvininkystė Riboto palankumo Vakarų Lietuva 1 atliktas vertinimas
IŠVADOS 1. Geologinės (ir infrastruktūros) sąlygos palankios centralizuotam geoterminiam šildymui Vidurio ir Vakarų Lietuvoje 2. Yra sukaupta mokslinė ir praktinė patirtis šioje srityje šalyje 3. Tinkamos geologinės sąlygos EGS geoterminių sistemų vystymui pietinėje Vakarų Lietuvoje. Technologija dar vystoma. Dalinė mokslinė patirtis šalyje. 4. Perspektyvos kituose sektoriuose
