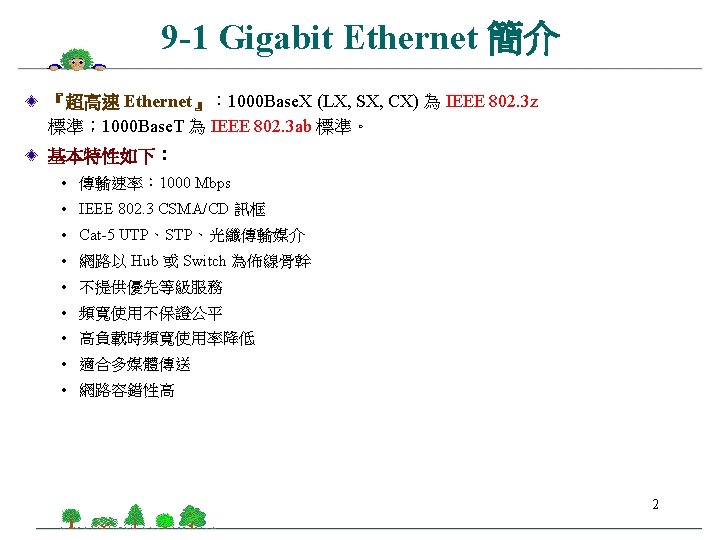

第九章 Gigabit Ethernet 網路 9 -1 Gigabit Ethernet 簡介 9 -2 Gigabit Ethernet 基本原理 9 -3 Gigabit Ethernet 通訊協定堆疊 9 -4 Gigabit Ethernet 訊框格式 9 -5 Gigabit Ethernet 通訊結構 9 -6 Gigabit Ethernet 網路架構 9 -7 10 Gigabit Ethernet 網路簡介 8 -8 10 Gigabit Ethernet 通訊協定堆疊 8 -9 10 Gb. E 電信網路 1
9 -3 Gigabit Ethernet 協定堆疊 必須相容於: 1 Mbps。10 Mbps、1000 Mbps Ethernet 網路 協定堆疊: • 聚合次層 (Convergence Sublayer, CS) • 媒介相關介面 (Medium Dependent Interface, MDI) • 媒介無關介面 (Medium Independent Interface, MII) • Gigabit 媒介無關介面 (Gigabit Medium Independent Interface, GMII) 4

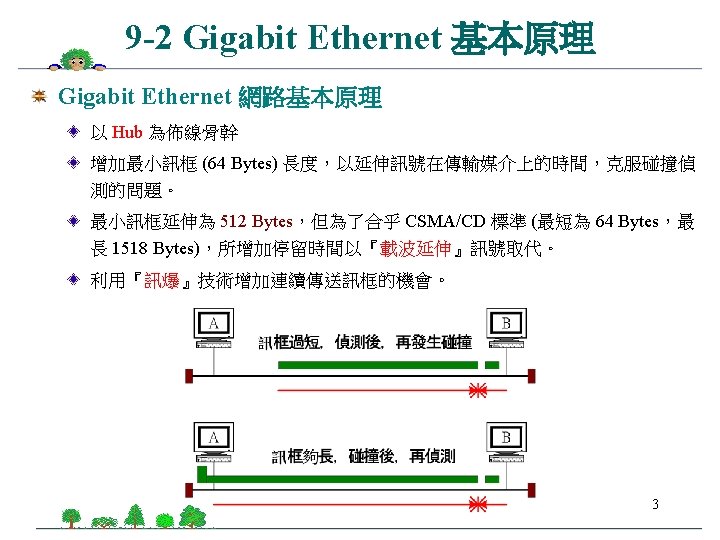

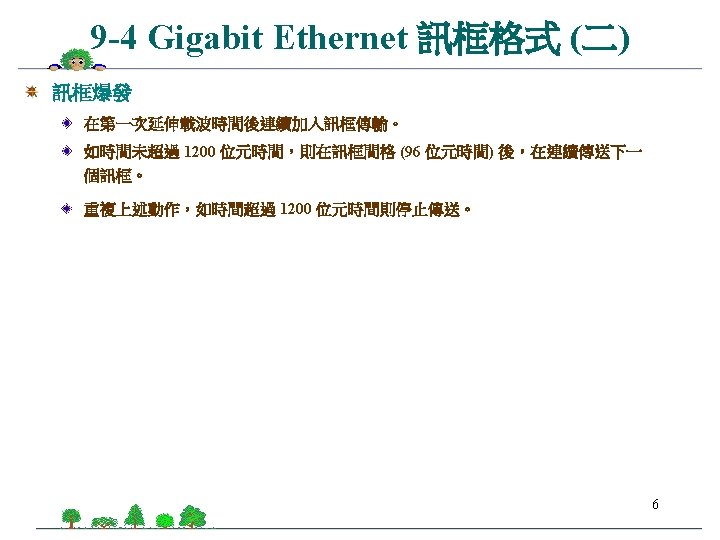

9 -4 Gigabit Ethernet 訊框格式 (一) Gigabit Ethernet 訊框長度 最短訊框 512 Bytes (4096 bits) 最長訊框 1518 Bytes (12144 bits) (CSMA/CD 標準) • 1997 年 IEEE 802. 3 z 建議提升為 65536 bits 載波延伸 (Carrier Extension) 如果傳送訊框長度低於 512 Bytes,則以載波延伸增加訊框的長度到 512 Bytes。 (CSMA/CD 標準為 64 Bytes) 如果訊框長度超過 512 Bytes,則直接發送,不用增加載波延伸。 5

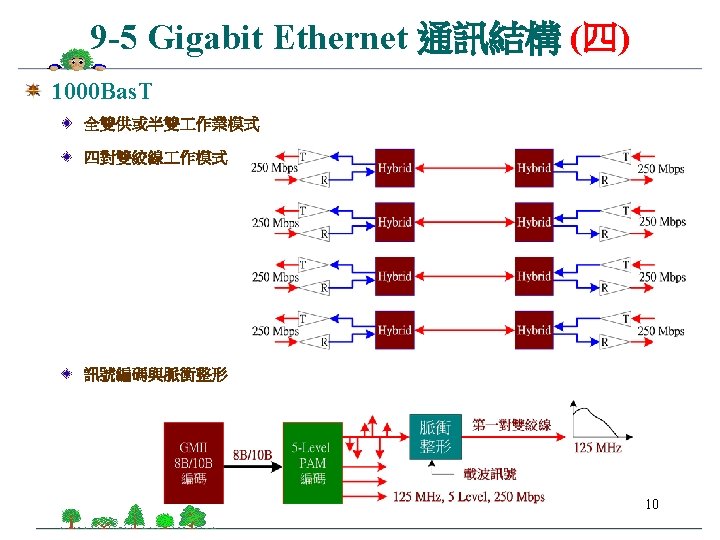

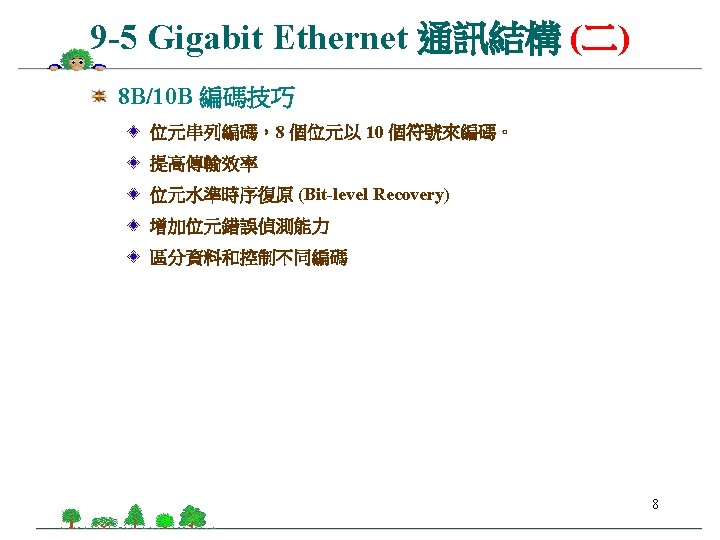

9 -5 Gigabit Ethernet 通訊結構 (一) Gigabit Ethernet 通訊結構標準 IEEE 802. 3 z : 1000 Base. X 標準 IEEE 802. 3 ab : 1000 Base. T 標準 7
9 -5 Gigabit Ethernet 通訊結構 (三) 1000 Base. X 1000 Base-SX (Short-Wavelength Fiber) 1000 Base-LX (Long-Wavelength Fiber) 1000 Base-CX (150 歐姆 STP 標準 光纖型態 1000 Base-SX Multi-mode Multi-mode Single-mode 1000 Base-LX Notes: * TIA 568 佈線標準 160/500 MHz * Km ** ISO/IEC 11801 佈線標準 200/500 MHz * Km *** ANSI 光纖通道規格 500/500 MHz * Km 直徑 (microns) 62. 5 50 50 9芯 型式頻寬 (MHz × Km) 160 200 400 500 N/A 最小範圍 (Meters) 2 to 220* 2 to 275** 2 to 500 2 to 550*** 2 to 550 2 to 5000 9
9 -6 Gigabit Ethernet 網路架構 Gigabit Ethernet 全雙 交換架構 Gigabit Ethernet 全雙 集線架構 多重速率半雙 集線架構 11

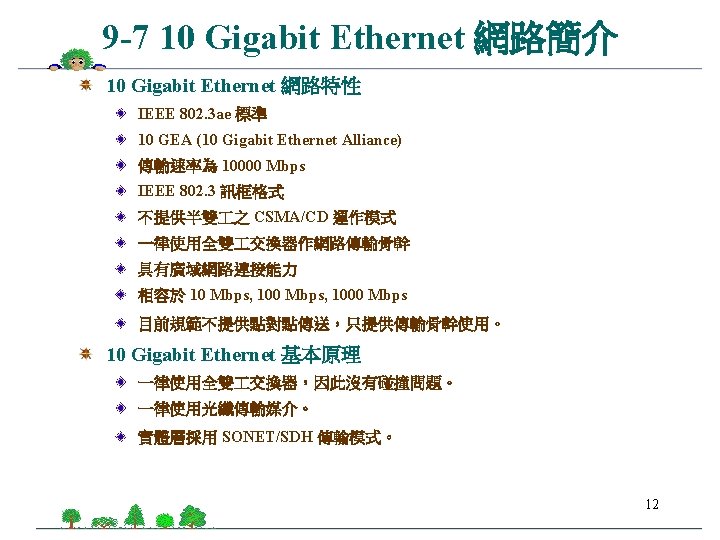

9 -8 10 Gigabit Ethernet 協定堆疊 10 Gigabit Ethernet 通訊協定堆疊 調節次層 (Reconciliation Sublay, RS) 10 Gigabit 媒介獨立介面 (XGMII) 實體編碼次層 (Physical Coding Sublay, PCS):使用 64 B/66 B 編碼技巧。 廣域網路介面次層 (WAN Interface Sublay, 13

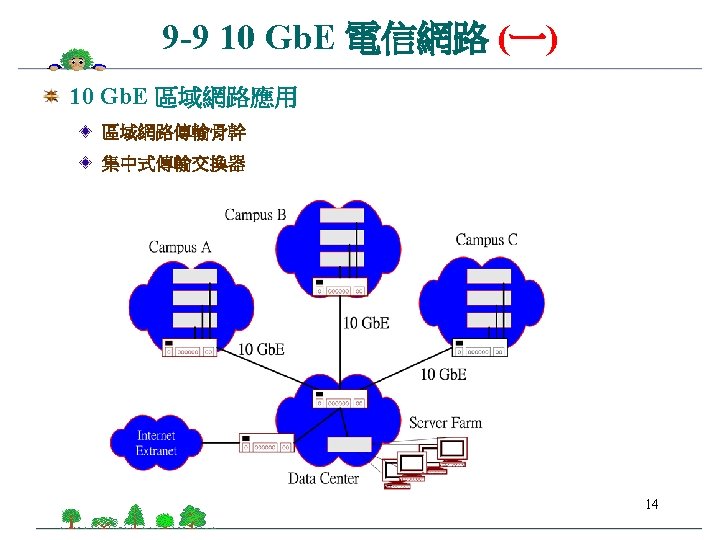

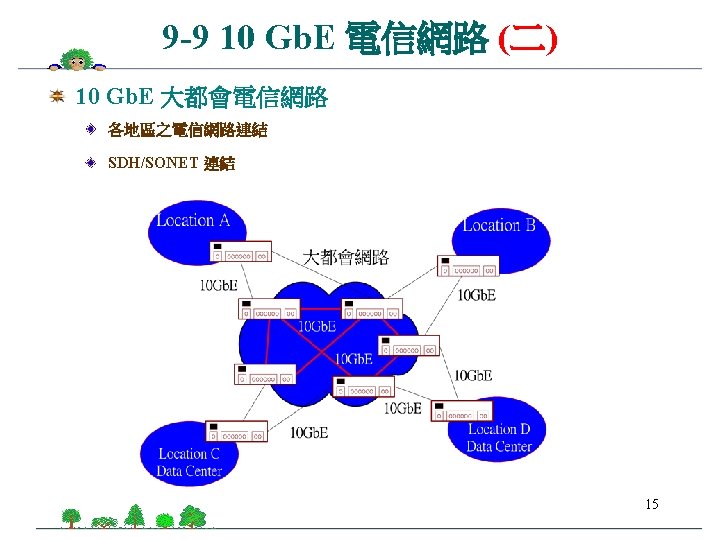

9 -9 10 Gb. E 電信網路 (三) 10 Gb. E 廣域電信網路 密集式波幅多 (Dense Wave Division Multiplexing, DWDM) 16
