GIAO TIẾP ADC

GIAO TiẾP ADC 1. Giới thiệu - ADC là gì? - Tính cấp thiết Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

MỘT SỐ PHƯƠNG PHÁP ADC Lấy mẫu số - ADC (phương pháp đếm) Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

MỘT SỐ PHƯƠNG PHÁP ADC Thời gian chuyển đổi tỉ lệ với độ lớn của tín hiệu Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

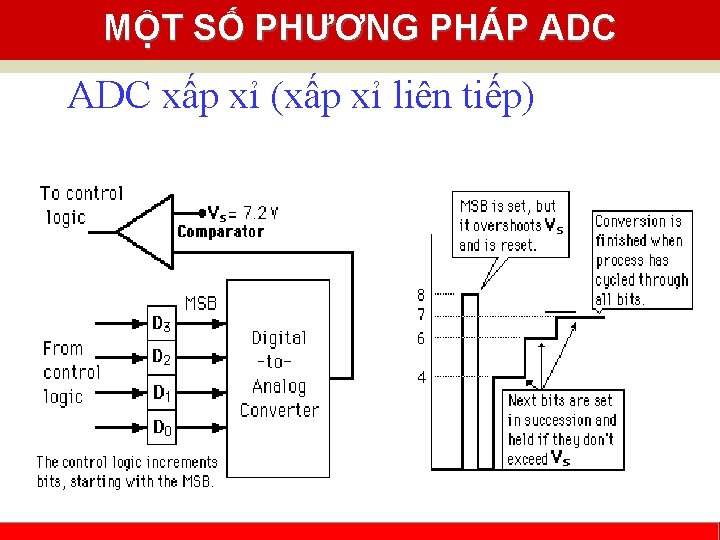

MỘT SỐ PHƯƠNG PHÁP ADC xấp xỉ (xấp xỉ liên tiếp) Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

MỘT SỐ PHƯƠNG PHÁP ADC Thời gian chuyển đổi không phụ thuộc vào độ lớn của tín hiệu mà phụ thuộc vào độ phân giải ( số bit) Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

MỘT SỐ PHƯƠNG PHÁP ADC song Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

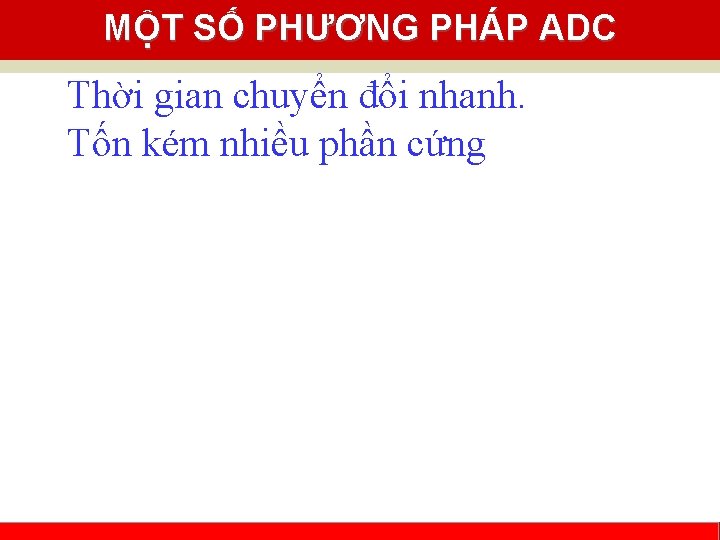

MỘT SỐ PHƯƠNG PHÁP ADC Thời gian chuyển đổi nhanh. Tốn kém nhiều phần cứng Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

MỘT SỐ CHIP ADC Name Description ADC 0800 8 -bit ADC 0801 8 -bit ADC 100 us 0. 25 LSB ADC 0802 8 -bit ADC 100 us 0. 5 LSB ADC 0804 8 -bit ADC 100 us 1. 0 LSB ADC 0808 8 -bit 8 channel 100 us ADC 0809 8 -Bit 8 channel ADC (=~ADC 0808) AD 571 10 -Bit, A/D Converter, Complete with Reference and Clock MAX 1204 5 V, 8 -Channel, Serial, 10 -Bit ADC with 3 V Digital Interface MAX 1202 5 V, 8 -Channel, Serial, 12 -Bit ADCs with 3 V Digital Interface MAX 195 16 -Bit, Self-Calibrating, 10 us Sampling ADC Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

ADC 0804 Sơ đồ chân và cách đấu nối Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

ADC 0804 Các bước chuyển đổi: 1. Điều khiển chân chọn chip (CS – chip select) xuống mức thấp. 2. Điều khiển chân ghi (WR) xuống mức thấp. 3. Điều khiển chân ghi (WR) lên mức cao. 4. Điều khiển chân chọn chip (CS – chip select) lên mức cao. 5. Chờ chân INTR xuống mức thấp (nghĩa là kết thúc quá trình chuyển đổi). Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

ADC 0804 Đọc kết quả chuyển đổi: 1. Điều khiển chân chọn chip (CS – chip select) xuống mức thấp. 2. Điều khiển chân đọc (RD – Rea. D) xuống mức thấp. 3. Đọc dữ liệu ở các chân DB 7 – DB 0. 4. Điều khiển chân (RD - Rea. D) lên mức cao. 5. Điều khiển chân chọn chip (CS) lên mức cao. Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com

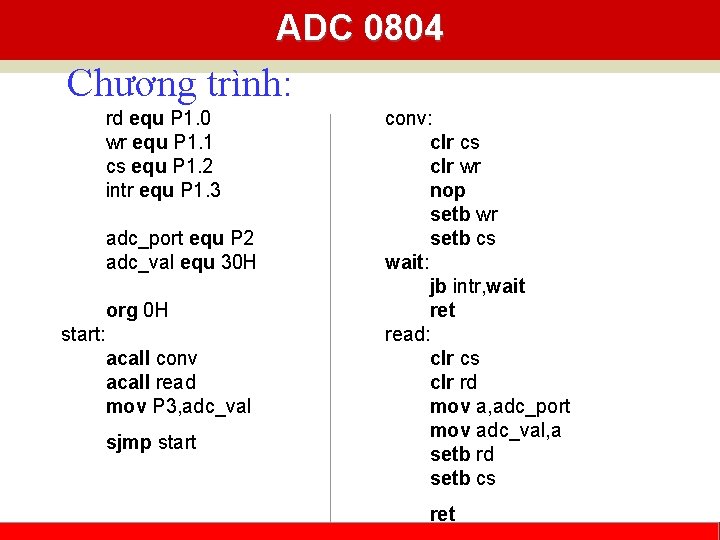

ADC 0804 Chương trình: rd equ P 1. 0 wr equ P 1. 1 cs equ P 1. 2 intr equ P 1. 3 adc_port equ P 2 adc_val equ 30 H org 0 H start: acall conv acall read mov P 3, adc_val sjmp start conv: clr cs clr wr nop setb wr setb cs wait: jb intr, wait read: clr cs clr rd mov a, adc_port mov adc_val, a setb rd setb cs ret Cao Nguyễn Khoa Nam - Khoa Điện - Trường Cao đẳng Công nghệ Đà Nẵng caonam@gmail. com
