GETEC 20 1 2014 2 ROTRUBN KOTEL NA

GETEC 20. 1. 2014

2 ŽÁROTRUBNÝ KOTEL NA SPALOVÁNÍ HNĚDOUHELNÉHO PRACHU

3 NA UHELNÝ PRACH sklad paliva a dávkování čištění spalin parní kotel 1. 2. 3. 4. 5. 6. 7. Přísun paliva Skladování paliva Dávkování paliva Spalovací vzduch - ventilátor Spalovací vzduch - měření Spalovací vzduch - regulace Zapalovací palivo

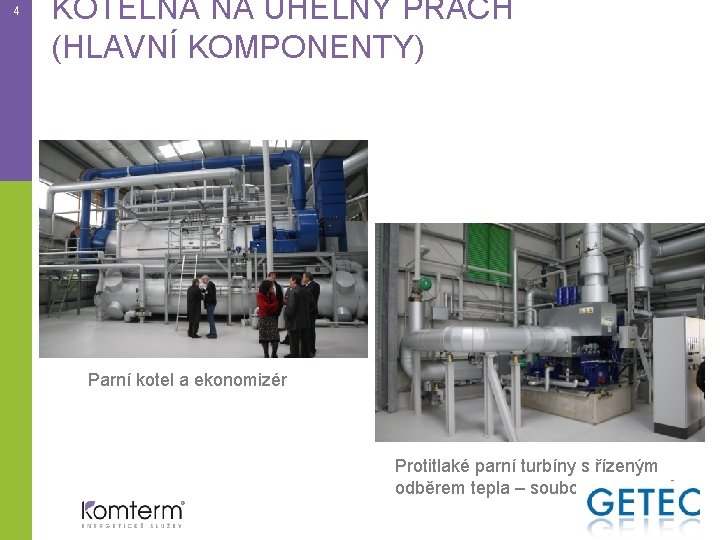

4 KOTELNA NA UHELNÝ PRACH (HLAVNÍ KOMPONENTY) Parní kotel a ekonomizér Protitlaké parní turbíny s řízeným odběrem tepla – soubor generátorů

5 KOTELNA NA UHELNÝ PRACH (HLAVNÍ KOMPONENTY) Chemická úpravna vody a napájecí nádrž s odplynovačem Kotelna s parní turbínou

6 ZPŮSOB SKLADOVÁNÍ PALIVA A DÁVKOVÁNÍ 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. Turniketový podavač/uzávěr Dávkovací zásobník Dávkování/podávání Zásobník Tanker Kompresor Stacionární chladič vzduchu Plnící potrubí Přípojka interního plynu Šoupátko Filtry Pojišťovací ochrana proti přetlaku Pojišťovací ochrana proti podtlaku Hlásič signalizace Teplotní čidlo Měření hladiny Hlídání hladiny Elektrostatické uzemnění Provzdušňování Soustava magnetických ventilů s odvzdušněním Měřící zařízení plynu Zásobování interním plynem

7 VENKOVNÍ ZAŘÍZENÍ

8 PARAMETRY PALIVA –UHELNÝ PRACH (MULTIPRACH) • Velikost zrna do 0, 3 mm, zčásti větší zrnitost • Vlhkost cca 10 – 11 % • Vysoký podíl prachových složek, cca 46 % (nižší podíl je možný) • Vysoká reakce (dobré spalování) – nízký bod vzplanutí - 450°C • Ve fluidním stavu vysoce tekutý • Obsah popela 4 – 7 % • Explozivní tlak maximálně 9 bar

9 PRINCIP FUNGOVÁNÍ DÁVKOVACÍHO SYSTÉMU tok paliva doplňování odvod vzduchu paliva dopravní vzduch fluidizační vzduch dávkovací kotouč míchačka

10 PRINCIP FUNGOVÁNÍ DÁVKOVACÍHO SYSTÉMU • Palivo se fluidizuje • Dávkovací kotouč je pokrytý uhelným prachem • Všechny vyvrtané otvory jsou naplněny prachem • Dávkovací kotouč se otáčí • Dopravní vzduch vyfoukává prach z vývrtů a vhání palivo do dopravního potrubí paliva • Počet otáček určuje výkon podávaní paliva • Prázdné vývrty se opět plní prachem až do dalšího vyfouknutí • Dávkovací systém funguje zcela nepřetržitě Patent: Carbotechnik Energiesysteme Gmb. H

TECHNICKÉ PROVEDENÍ DÁVKOVACÍHO SYSTÉMU dávkovací kotouč dopravní vzduch prach + vzduch 11 míchačka fluidní vzduch prostupuje fluidním ložem fluidní lože

12 USPOŘÁDÁNÍ A FUNKCE HOŘÁKU UHELNÉHO PRACHU Princip hořáku • • Impulzní hořák – v hořákové komoře silně turbulentní proudění vzduchu Dochází k recirkulaci cca 50 % vzduchu Výsledek • • Velmi vysoké rychlosti proudění až do 120 m/s Recirkulované proudy zajišťují vysoký stupeň promíchání Výborné spalovací a reakční vlastnosti = dokonalé spalování Vysoká stabilita plamene 3 Horký plyn 4 Studený vzduch 2 2 Vodící lopatky 3 Zpětné proudění 4 Vrstva studeného vzduchu 5 Spalovací vzduch + recirkulace spalin 6 Kopí hořáku 5 6

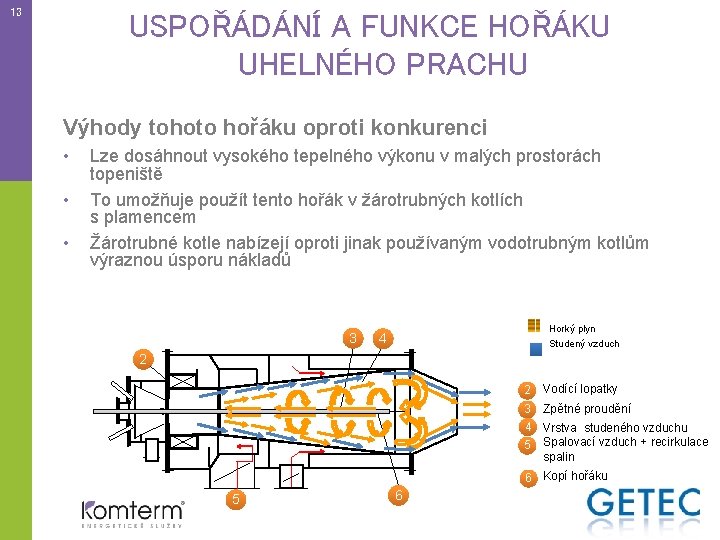

13 USPOŘÁDÁNÍ A FUNKCE HOŘÁKU UHELNÉHO PRACHU Výhody tohoto hořáku oproti konkurenci • • • Lze dosáhnout vysokého tepelného výkonu v malých prostorách topeniště To umožňuje použít tento hořák v žárotrubných kotlích s plamencem Žárotrubné kotle nabízejí oproti jinak používaným vodotrubným kotlům výraznou úsporu nákladů 3 Horký plyn 4 Studený vzduch 2 2 Vodící lopatky 3 Zpětné proudění 4 Vrstva studeného vzduchu 5 Spalovací vzduch + recirkulace spalin 6 Kopí hořáku 5 6

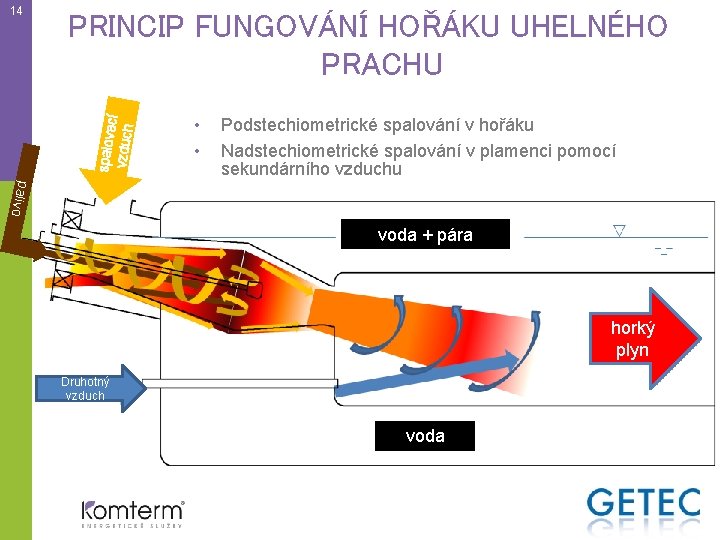

PRINCIP FUNGOVÁNÍ HOŘÁKU UHELNÉHO PRACHU spalov ací vzduch 14 • • Podstechiometrické spalování v hořáku Nadstechiometrické spalování v plamenci pomocí sekundárního vzduchu palivo voda + pára horký plyn Druhotný vzduch voda

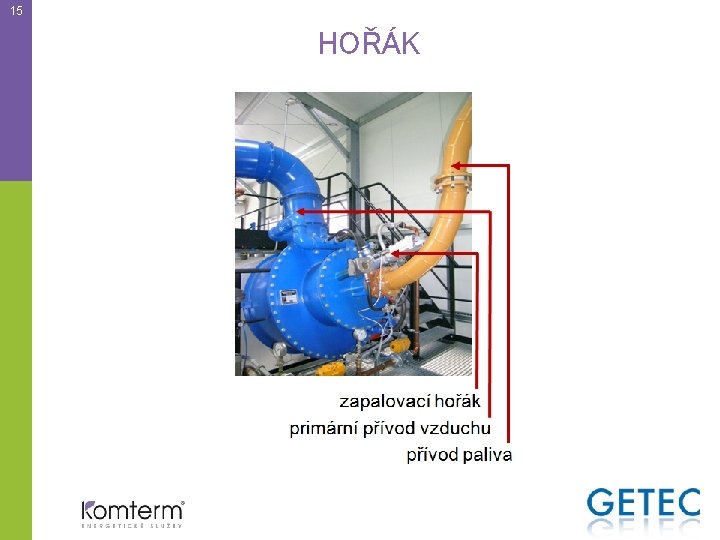

15 HOŘÁK

16 HOŘÁK UHELNÉHO PRACHU V AKCI Tvar plamene až do 120 m/s Tvar plamene 30 – 40 m/s

17 ŽÁROTRUBNÝ PLAMENCOVÝ KOTEL NA UHELNÝ PRACH Rozsah výkonu až do 30 t/h, 26 bar pojistného tlaku Sytá pára Přehřátá pára do 380°C Horká voda spalovací hořák s muflí komora obratová komora chlazená vodou dvířka 1. tah kouřovodu 2. tah kouřovodu přední obratová komora spaliny ch prostor pro vodu vzdu ali ny hněd ou prac hel h sp • •

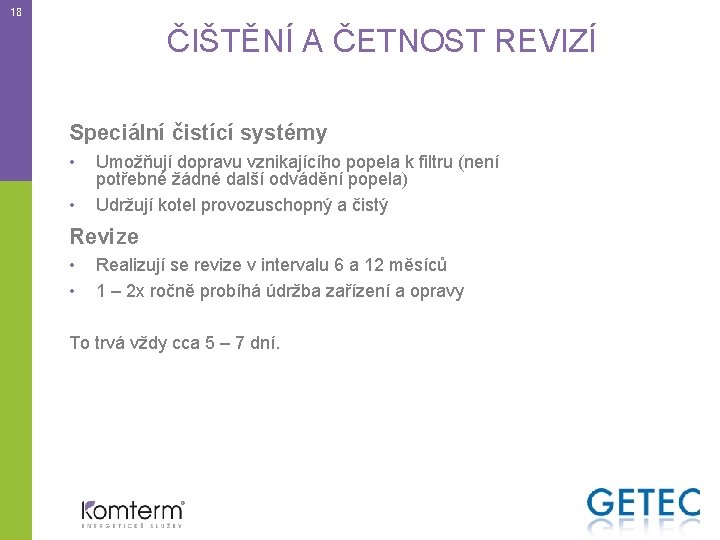

18 ČIŠTĚNÍ A ČETNOST REVIZÍ Speciální čistící systémy • • Umožňují dopravu vznikajícího popela k filtru (není potřebné žádné další odvádění popela) Udržují kotel provozuschopný a čistý Revize • • Realizují se revize v intervalu 6 a 12 měsíců 1 – 2 x ročně probíhá údržba zařízení a opravy To trvá vždy cca 5 – 7 dní. Funkce

19 ČIŠTĚNÍ SPALIN • • Cyklónové odlučovače Rukávcový filtr s tlakovzdušnou regenerací

20 ČIŠTĚNÍ OD SPALIN, REDUKCE SOFunkce 2 20 Zařízení na čištění spalin

21 EMISNÍ LIMITY • • • 300 Splňuje budoucí emisní limity Bezpečnostní standardy obdobné jako u ZP Tepelná účinnost 92 % 150 120 80 30 34 50 34 30

22 MOŽNOSTI POUŽITÍ • Nasazení jako základní zdroj s využitím min 5000 hod v roce • Rozsah výkonů 5 -20 MWt • Parametry páry do 2, 6 MPa a 380°C • Dlouhodobá garance ceny paliva • Výsledná cena tepla tvoří 70% ceny pouze zemního plynu • Vhodné pro soustavy CZT a průmyslové podniky s celoročním odběrem tepla a el. energie

23 ENERGETICKÝ KONTRAKT MODEL BUILDOWN-OPERATE • Pronájem prostor na umístění technologie • Smlouva na dodávku tepla/elektřiny na minimálně deset let s garancí vývoje ceny Výhody: • Investiční riziko na straně dodavatele • Garance trvale nízké ceny tepla • Variabilita smluvně poskytovaných služeb bez zásahu do stávajícího majetkových a smluvních vztahů odběratele

CENA TEPLA Počet provozních hodin 5000 8000 15 15 20 20 28 28 Výroba páry [MWh] 48 899 78 238 65 198 104 317 89 647 143 436 Roční náklady[mil. €] € 1, 694 € 2, 305 € 2, 092 € 2, 907 € 2, 812 € 3, 932 Cena tepla [€/GJ] € 9, 62 € 7, 74 € 8, 71 € 7, 62 Výkon kotle [tp/h] € 8, 18 € 8, 91

25 REFERENCE SPOLENČNOSTI GETEC

26 ZAŘÍZENÍ PRO KOMBINOVANOU VÝROBU TEPLA A ELEKTŘINY (KOGENERAČNÍ JEDNOTKA) – ZÁSOBOVÁNÍ PÁROU A ELEKTŘINOU MAN Norimberk • • • Kombinovaná výroba páry a elektřiny Tepelný výkon 47 MW z toho hnědouhelný prach/multiprach 22 MW Tlak páry 20 bar/0, 5 bar Elektrický výkon 2, 1 MW Paliva: - hnědouhelný prach/multiprach - topný olej - zemní plyn

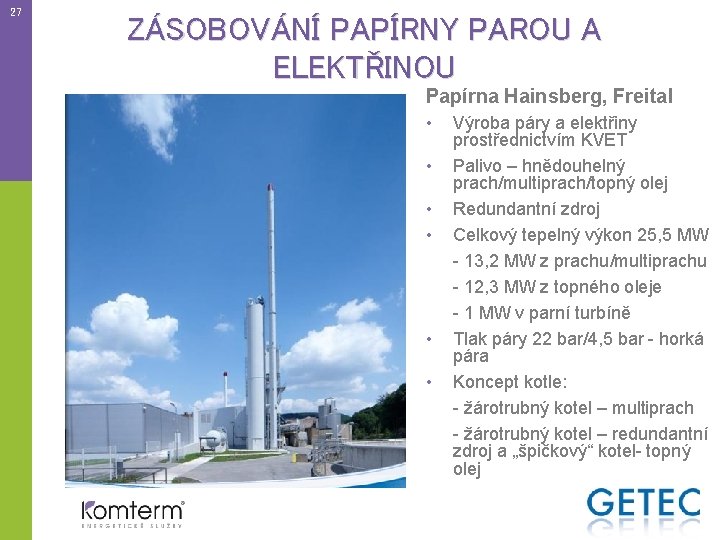

27 ZÁSOBOVÁNÍ PAPÍRNY PAROU A ELEKTŘINOU Papírna Hainsberg, Freital • • • Výroba páry a elektřiny prostřednictvím KVET Palivo – hnědouhelný prach/multiprach/topný olej Redundantní zdroj Celkový tepelný výkon 25, 5 MW - 13, 2 MW z prachu/multiprachu - 12, 3 MW z topného oleje - 1 MW v parní turbíně Tlak páry 22 bar/4, 5 bar - horká pára Koncept kotle: - žárotrubný kotel – multiprach - žárotrubný kotel – redundantní zdroj a „špičkový“ kotel- topný olej

28 PÁRA A ELEKTŘINA PRO VÝROBU BIO – OLEJE II. Závod na výrobu bio – oleje v Magdeburgu • Výroba páry a elektřiny KVET • Palivo – hnědouhelný prach/multiprach • Tepelný výkon 20 MW • Množství páry 27 t/h • Elektrický výkon 270 k. W • Tlak páry 21 bar/13, 5 bar – nasycená pára

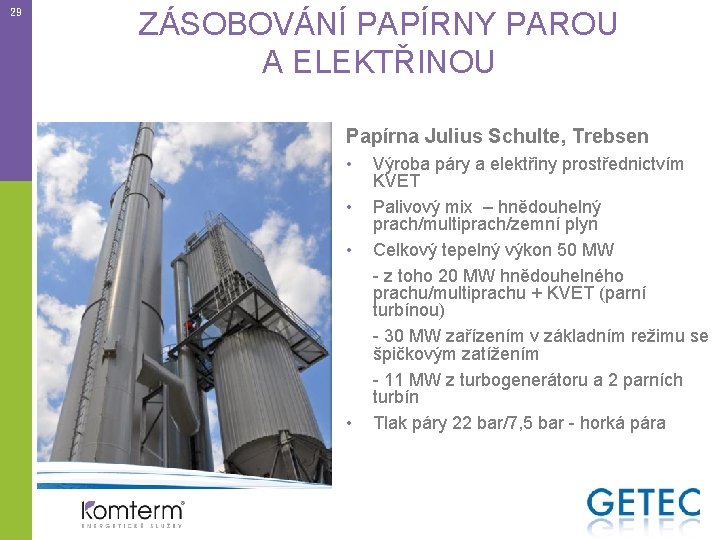

29 ZÁSOBOVÁNÍ PAPÍRNY PAROU A ELEKTŘINOU Papírna Julius Schulte, Trebsen • • Výroba páry a elektřiny prostřednictvím KVET Palivový mix – hnědouhelný prach/multiprach/zemní plyn Celkový tepelný výkon 50 MW - z toho 20 MW hnědouhelného prachu/multiprachu + KVET (parní turbínou) - 30 MW zařízením v základním režimu se špičkovým zatížením - 11 MW z turbogenerátoru a 2 parních turbín Tlak páry 22 bar/7, 5 bar - horká pára

30 LIKVIDACE SPALIN/“PROBLEMATICKÝCH PLYNŮ“ SPALOVÁNÍM Chemický průmysl v Hessensk + Sasku - Anhaltsku • Teplárny – výroba páry a elektřiny • Palivový mix – hnědouhelný prach, topný olej, rajský plyn • KVET • Celkový tepelný výkon 40 MW - 20 MW z hnědouhelného prachu/multiprachu - 20 MW ze zemního plynu, topného oleje Tlak páry 22, 5 /8, 5/4 bar – nasycená pára

31 KONTAKTUJTE NÁS PROSÍM KOMTERM, a. s. , Bělehradská 15, 140 00 Praha 4 Tel. : +420 234 133 111, www. komterm. eu
