Gestione delle subroutine

Vantaggi delle subroutines In maniera analoga alle funzioni/metodi dei linguaggi di alto livello, anche in assembly le subroutines garantiscono una maggiore semplicità, modularità e riusabilità del software. Inoltre riducono il consumo di memoria necessario per la memorizzazione del codice, nel caso in cui un determinato insieme di istruzioni debba essere richiamato più volte durante l’elaborazione.

Salto a sottoprogramma L’istruzione di salto a subroutine (JSR) permette di saltare da un programma – programma principale – ad un altro programma – sottoprogramma. Esempio JSR moltiplicazione ; salta al sottoprogramma “moltiplicazione” L’esecuzione del sottoprogramma termina con l’istruzione RET, con la quale si ritorna ad eseguire il programma principale, o meglio il programma chiamante.

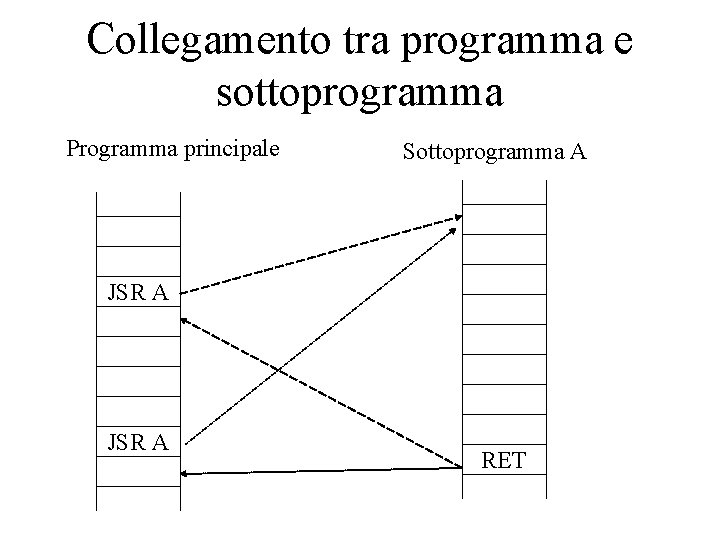

Collegamento tra programma e sottoprogramma Programma principale Sottoprogramma A JSR A RET

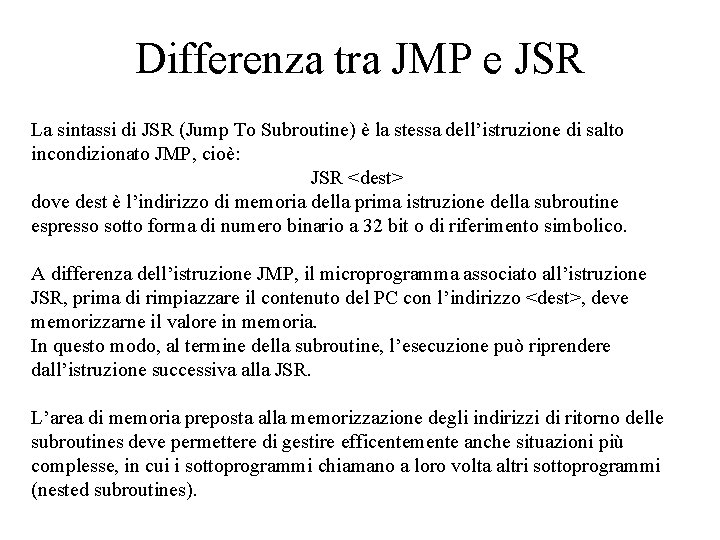

Differenza tra JMP e JSR La sintassi di JSR (Jump To Subroutine) è la stessa dell’istruzione di salto incondizionato JMP, cioè: JSR <dest> dove dest è l’indirizzo di memoria della prima istruzione della subroutine espresso sotto forma di numero binario a 32 bit o di riferimento simbolico. A differenza dell’istruzione JMP, il microprogramma associato all’istruzione JSR, prima di rimpiazzare il contenuto del PC con l’indirizzo <dest>, deve memorizzarne il valore in memoria. In questo modo, al termine della subroutine, l’esecuzione può riprendere dall’istruzione successiva alla JSR. L’area di memoria preposta alla memorizzazione degli indirizzi di ritorno delle subroutines deve permettere di gestire efficentemente anche situazioni più complesse, in cui i sottoprogrammi chiamano a loro volta altri sottoprogrammi (nested subroutines).

Nested subroutines Programma principale Sottoprogr. A Sottoprogr. C Sottoprogr. B 1 2 JSR A 3 JSR B 6 5 JSR C 4 JSR A RET RET

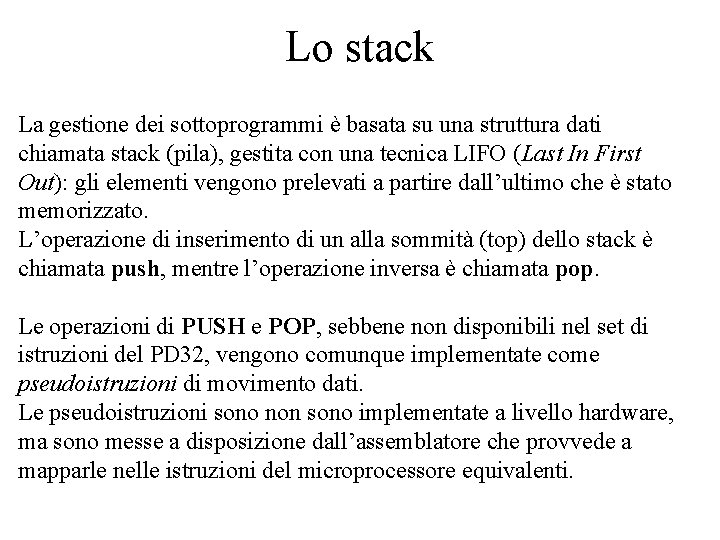

Lo stack La gestione dei sottoprogrammi è basata su una struttura dati chiamata stack (pila), gestita con una tecnica LIFO (Last In First Out): gli elementi vengono prelevati a partire dall’ultimo che è stato memorizzato. L’operazione di inserimento di un alla sommità (top) dello stack è chiamata push, mentre l’operazione inversa è chiamata pop. Le operazioni di PUSH e POP, sebbene non disponibili nel set di istruzioni del PD 32, vengono comunque implementate come pseudoistruzioni di movimento dati. Le pseudoistruzioni sono non sono implementate a livello hardware, ma sono messe a disposizione dall’assemblatore che provvede a mapparle nelle istruzioni del microprocessore equivalenti.

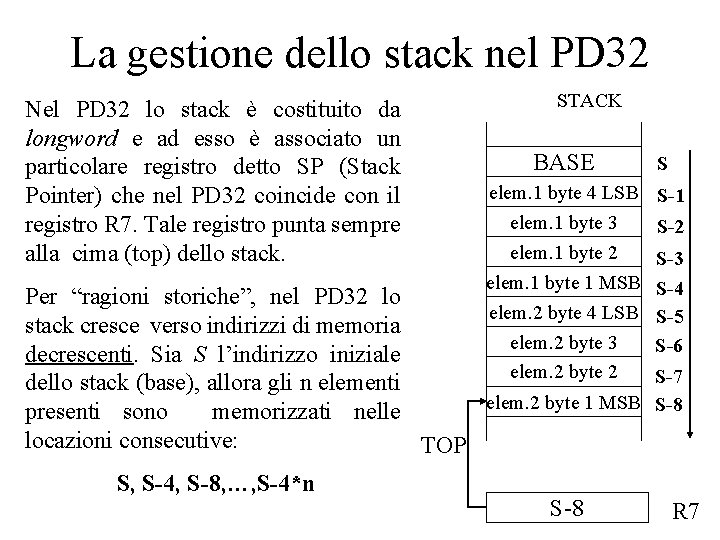

La gestione dello stack nel PD 32 Nel PD 32 lo stack è costituito da longword e ad esso è associato un particolare registro detto SP (Stack Pointer) che nel PD 32 coincide con il registro R 7. Tale registro punta sempre alla cima (top) dello stack. STACK BASE S elem. 1 byte 4 LSB S-1 elem. 1 byte 3 S-2 elem. 1 byte 2 S-3 elem. 1 byte 1 MSB S-4 S-5 S-6 Per “ragioni storiche”, nel PD 32 lo elem. 2 byte 4 LSB stack cresce verso indirizzi di memoria elem. 2 byte 3 decrescenti. Sia S l’indirizzo iniziale elem. 2 byte 2 dello stack (base), allora gli n elementi elem. 2 byte 1 MSB presenti sono memorizzati nelle locazioni consecutive: TOP S, S-4, S-8, …, S-4*n S-8 S-7 S-8 R 7

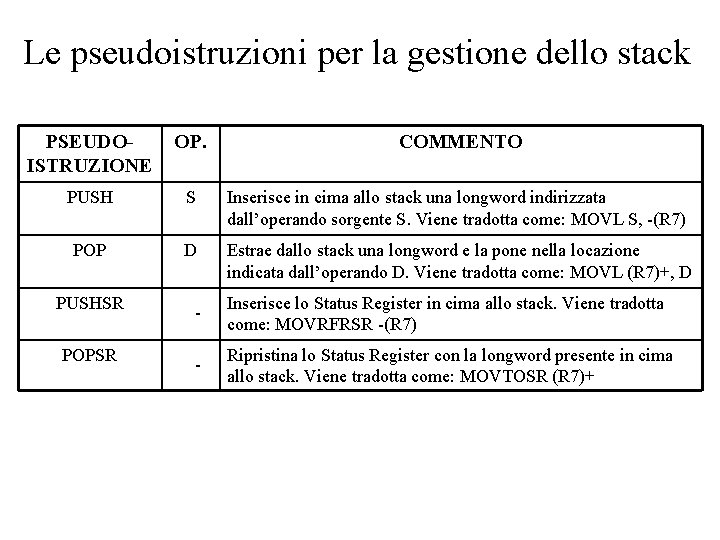

Le pseudoistruzioni per la gestione dello stack PSEUDOISTRUZIONE OP. COMMENTO PUSH S Inserisce in cima allo stack una longword indirizzata dall’operando sorgente S. Viene tradotta come: MOVL S, -(R 7) POP D Estrae dallo stack una longword e la pone nella locazione indicata dall’operando D. Viene tradotta come: MOVL (R 7)+, D PUSHSR POPSR - Inserisce lo Status Register in cima allo stack. Viene tradotta come: MOVRFRSR -(R 7) - Ripristina lo Status Register con la longword presente in cima allo stack. Viene tradotta come: MOVTOSR (R 7)+

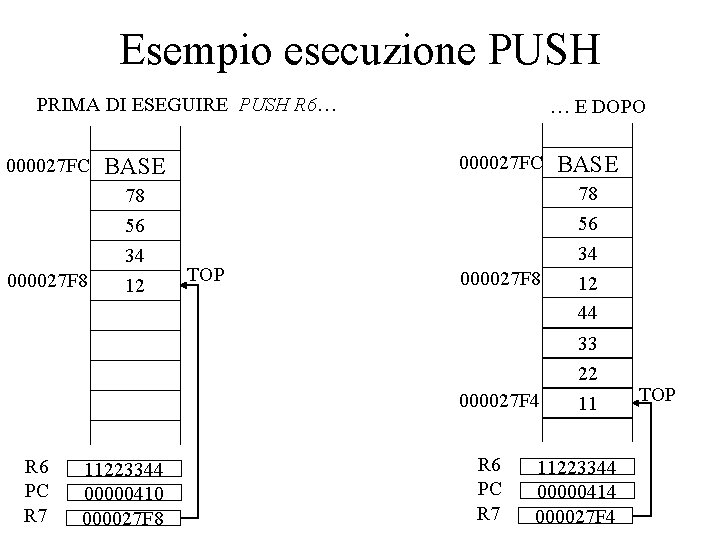

Esempio esecuzione PUSH PRIMA DI ESEGUIRE PUSH R 6… 000027 FC … E DOPO 000027 FC BASE 78 56 000027 F 8 34 12 TOP 000027 F 8 000027 F 4 R 6 PC R 7 11223344 00000410 000027 F 8 R 6 PC R 7 BASE 78 56 34 12 44 33 22 11 11223344 00000414 000027 F 4 TOP

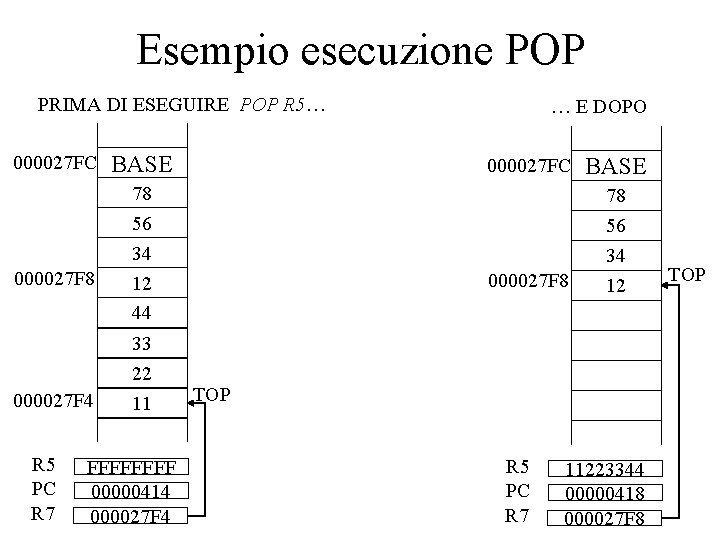

Esempio esecuzione POP PRIMA DI ESEGUIRE POP R 5… 000027 FC 000027 F 8 000027 F 4 R 5 PC R 7 BASE 000027 FC 78 56 34 12 44 33 22 11 FFFF 00000414 000027 F 4 … E DOPO BASE 78 56 000027 F 8 34 12 TOP R 5 PC R 7 11223344 00000418 000027 F 8 TOP

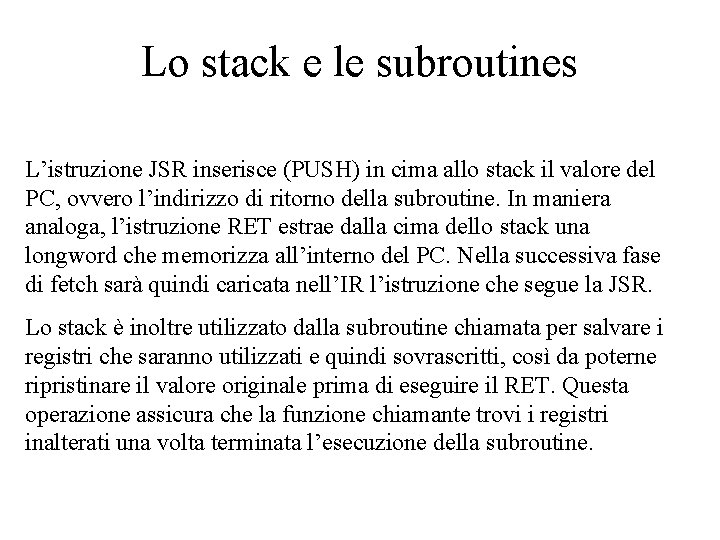

Lo stack e le subroutines L’istruzione JSR inserisce (PUSH) in cima allo stack il valore del PC, ovvero l’indirizzo di ritorno della subroutine. In maniera analoga, l’istruzione RET estrae dalla cima dello stack una longword che memorizza all’interno del PC. Nella successiva fase di fetch sarà quindi caricata nell’IR l’istruzione che segue la JSR. Lo stack è inoltre utilizzato dalla subroutine chiamata per salvare i registri che saranno utilizzati e quindi sovrascritti, così da poterne ripristinare il valore originale prima di eseguire il RET. Questa operazione assicura che la funzione chiamante trovi i registri inalterati una volta terminata l’esecuzione della subroutine.

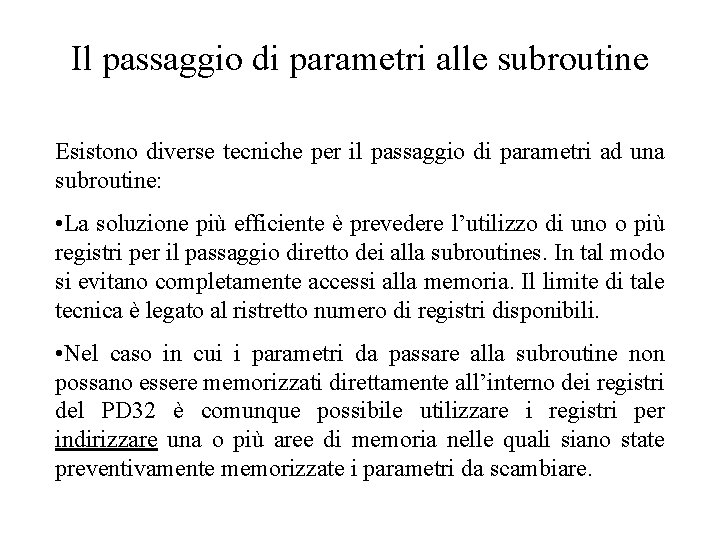

Il passaggio di parametri alle subroutine Esistono diverse tecniche per il passaggio di parametri ad una subroutine: • La soluzione più efficiente è prevedere l’utilizzo di uno o più registri per il passaggio diretto dei alla subroutines. In tal modo si evitano completamente accessi alla memoria. Il limite di tale tecnica è legato al ristretto numero di registri disponibili. • Nel caso in cui i parametri da passare alla subroutine non possano essere memorizzati direttamente all’interno dei registri del PD 32 è comunque possibile utilizzare i registri per indirizzare una o più aree di memoria nelle quali siano state preventivamente memorizzate i parametri da scambiare.

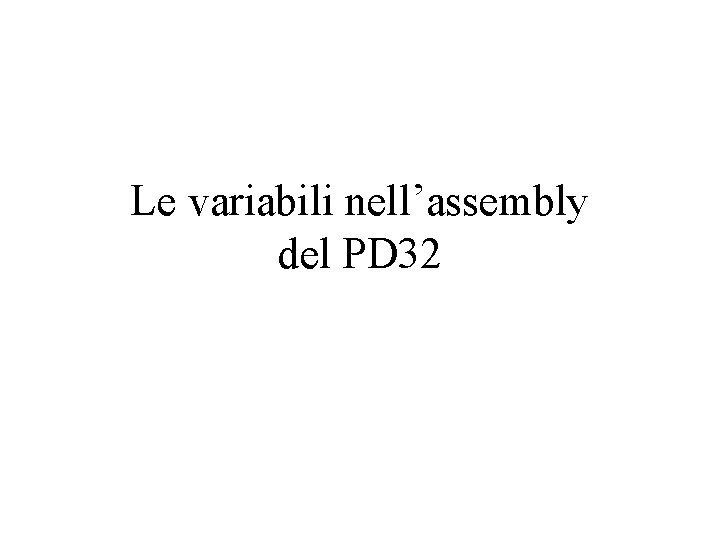

Le variabili nell’assembly del PD 32

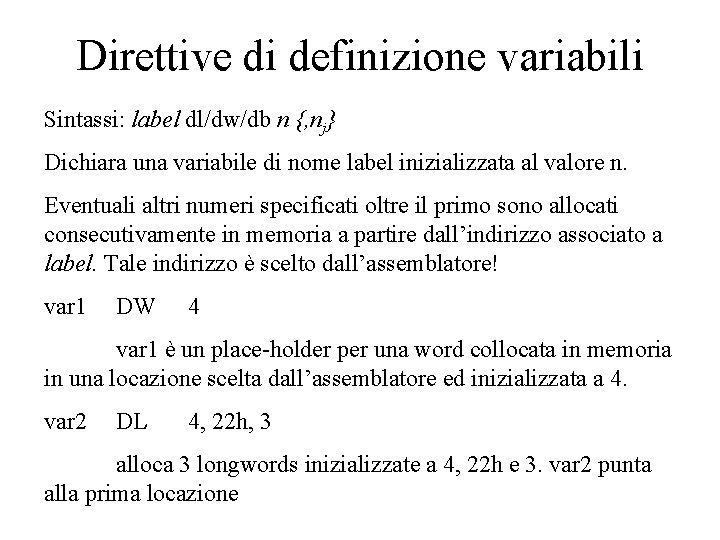

Direttive di definizione variabili Sintassi: label dl/dw/db n {, nj} Dichiara una variabile di nome label inizializzata al valore n. Eventuali altri numeri specificati oltre il primo sono allocati consecutivamente in memoria a partire dall’indirizzo associato a label. Tale indirizzo è scelto dall’assemblatore! var 1 DW 4 var 1 è un place-holder per una word collocata in memoria in una locazione scelta dall’assemblatore ed inizializzata a 4. var 2 DL 4, 22 h, 3 alloca 3 longwords inizializzate a 4, 22 h e 3. var 2 punta alla prima locazione

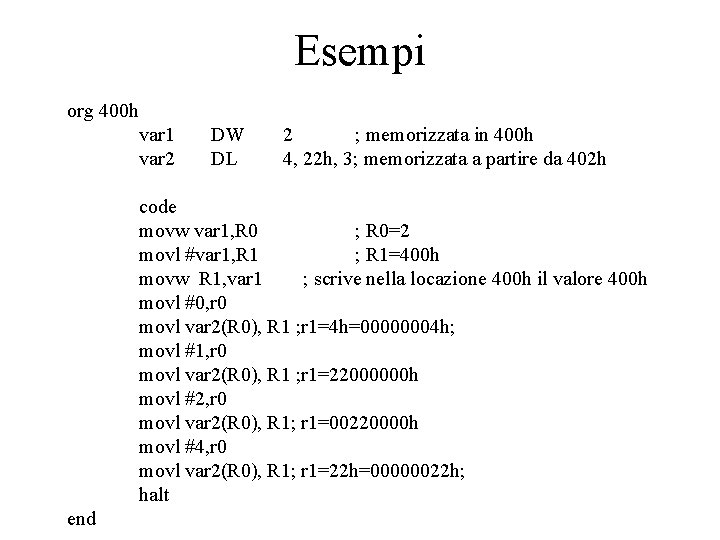

Esempi org 400 h var 1 var 2 DW DL 2 ; memorizzata in 400 h 4, 22 h, 3; memorizzata a partire da 402 h code movw var 1, R 0 ; R 0=2 movl #var 1, R 1 ; R 1=400 h movw R 1, var 1 ; scrive nella locazione 400 h il valore 400 h movl #0, r 0 movl var 2(R 0), R 1 ; r 1=4 h=00000004 h; movl #1, r 0 movl var 2(R 0), R 1 ; r 1=22000000 h movl #2, r 0 movl var 2(R 0), R 1; r 1=00220000 h movl #4, r 0 movl var 2(R 0), R 1; r 1=22 h=00000022 h; halt end
