Gestion d’éclairage Information | 2016 Le nouveau connecteur pour la gestion d'éclairage est arrivé

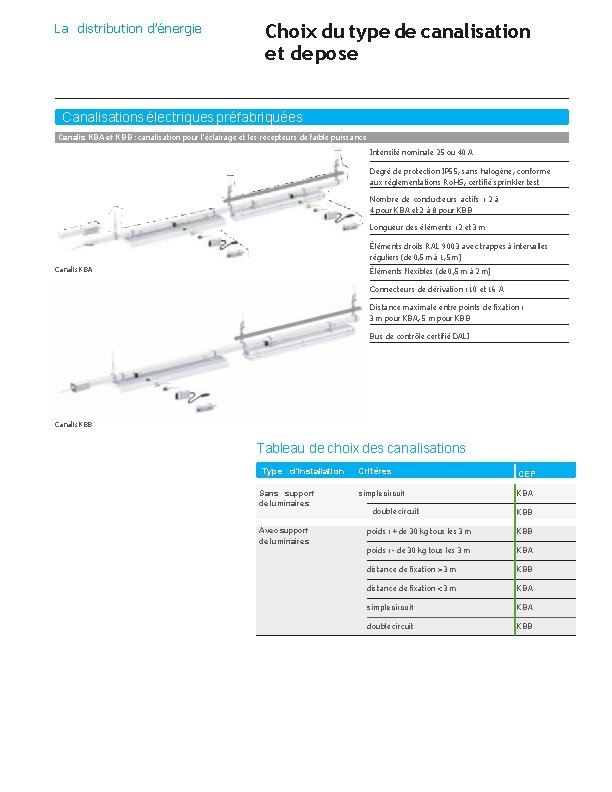

La distribution d’énergie Choix du type de canalisation et de pose Canalisations électriques préfabriquées Canalis KBA et KBB : canalisation pour l’éclairage et les récepteurs de faible puissance Intensité nominale 25 ou 40 A Degré de protection IP 55, sans halogène, conforme aux réglementations Ro. HS, certifié sprinkler test Nombre de conducteurs actifs : 2 à 4 pour KBA et 2 à 8 pour KBB Longueur des éléments : 2 et 3 m Éléments droits RAL 9003 avec trappes à intervalles réguliers (de 0, 5 m à 1, 5 m) Canalis KBA Éléments flexibles (de 0, 5 m à 2 m) Connecteurs de dérivation : 10 et 16 A Distance maximale entre points de fixation : 3 m pour KBA, 5 m pour KBB Bus de contrôle certifié DALI Canalis KBB Tableau de choix des canalisations Type d'installation Sans support de luminaires Avec support de luminaires Critères CEP simple circuit KBA double circuit KBB poids : + de 30 kg tous les 3 m KBB poids : - de 30 kg tous les 3 m KBA distance de fixation > 3 m KBB distance de fixation < 3 m KBA simple circuit KBA double circuit KBB

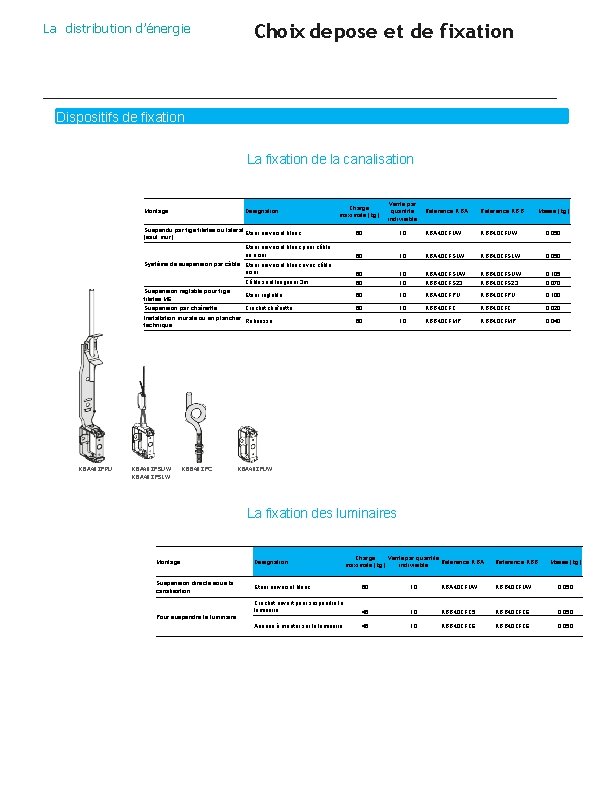

La distribution d’énergie Choix de pose et de fixation Dispositifs de fixation La fixation de la canalisation Montage Désignation Charge maximale (kg) Vente par quantité indivisible 60 Référence KBA Référence KBB 10 KBA 40 ZFUW KBB 40 ZFUW 0, 050 60 10 KBA 40 ZFSLW KBB 40 ZFSLW 0, 050 Câble seul longueur 3 m 60 60 10 10 KBA 40 ZFSUW KBB 40 ZFS 23 KBB 40 ZFSUW KBB 40 ZFS 23 0, 105 0, 070 Suspension réglable pour tige filetée M 6 Etrier réglable 60 10 KBA 40 ZFPU KBB 40 ZFPU 0, 100 Suspension par chaînette Crochet chaînette 60 10 KBB 40 ZFC 0, 020 60 10 KBB 40 ZFMP 0, 040 Suspendu par tige filetée ou latéral Etrier universel blanc (sauf mur) Etrier universel blanc pour câble en acier Système de suspension par câble Etrier universel blanc avec câble acier Installation murale ou en plancher Réhausse technique KBA 40 ZFPU KBA 40 ZFSUW KBA 40 ZFSLW KBB 40 ZFC Masse (kg) KBB KBA 40 ZFUW La fixation des luminaires Charge Vente par quantité Référence KBA maximale (kg) indivisible Montage Désignation Suspension directe sous la canalisation Etrier universel blanc 60 10 KBA 40 ZFUW KBB 40 ZFUW 0, 050 Crochet ouvert pour suspendre le luminaire 45 10 KBB 40 ZFC 5 KBB 40 ZFC 6 0, 050 Anneau à monter sur le luminaire 45 10 KBB 40 ZFC 6 0, 050 Pour suspendre le luminaire Référence KBB Masse (kg)

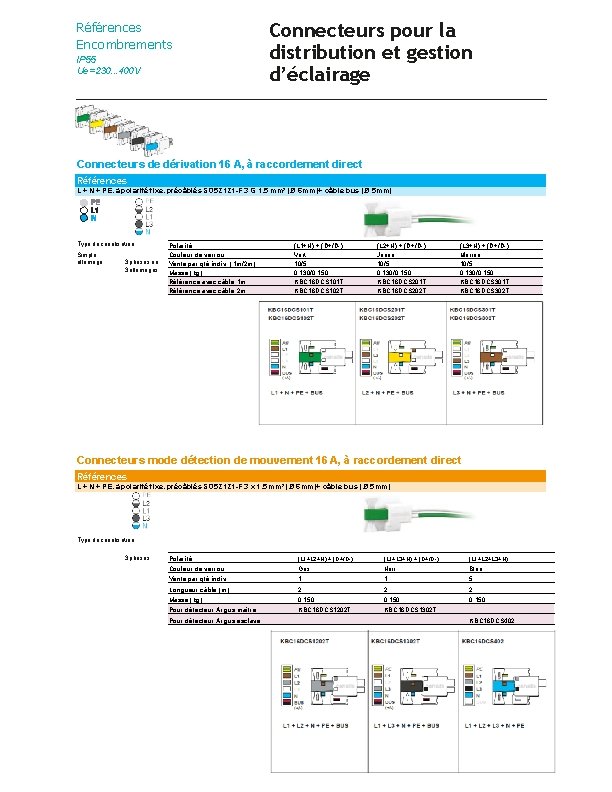

Références Encombrements IP 55 Ue = 230. . . 400 V Connecteurs pour la distribution et gestion d’éclairage Connecteurs de dérivation 16 A, à raccordement direct Références L + N + PE, à polarité fixe, précâblés SO 5 Z 1 Z 1 -F 3 G 1, 5 mm 2 (Ø 6 mm)+ câble bus (Ø 5 mm) Type de canalisation Simple allumage 3 phases ou 3 allumages Polarité Couleur de verrou Vente par qté indiv. (1 m/2 m) Masse (kg) Référence avec câble 1 m Référence avec câble 2 m (L 1+N) + (D+/D-) Vert 10/5 0, 130/0, 150 KBC 16 DCS 101 T KBC 16 DCS 102 T (L 2+N) + (D+/D-) Jaune 10/5 0, 130/0, 150 KBC 16 DCS 201 T KBC 16 DCS 202 T (L 3+N) + (D+/D-) Marron 10/5 0, 130/0, 150 KBC 16 DCS 301 T KBC 16 DCS 302 T Connecteurs mode détection de mouvement 16 A, à raccordement direct Références L + N + PE, à polarité fixe, précâblés SO 5 Z 1 Z 1 -F 3 x 1, 5 mm 2 (Ø 6 mm)+ câble bus (Ø 5 mm) Type de canalisation 3 phases Polarité (L 1+L 2+N) + (D+/D-) (L 1+L 3+N) + (D+/D-) (L 1+L 2+L 3+N) Couleur de verrou Gris Noir Bleu Vente par qté indiv. 1 1 5 Longueur câble (m) 2 2 2 Masse (kg) 0, 150 Pour détecteur Argus maître KBC 16 DCS 1202 T KBC 16 DCS 1302 T Pour détecteur Argus esclave KBC 16 DCS 402

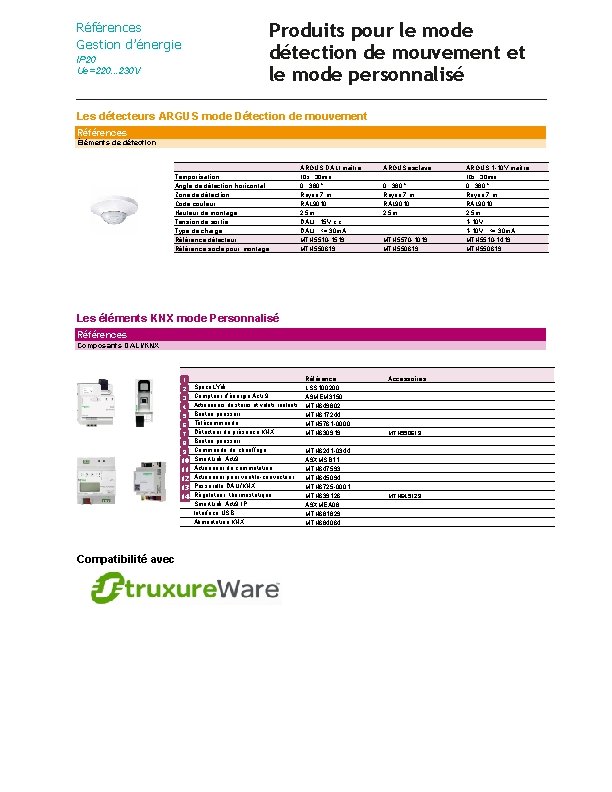

Produits pour le mode détection de mouvement et le mode personnalisé Références Gestion d’énergie IP 20 Ue = 220. . . 230 V Les détecteurs ARGUS mode Détection de mouvement Références Éléments de détection Temporisation Angle de détection horizontal Zone de détection Code couleur Hauteur de montage Tension de sortie Type de charge Référence détecteur Référence socle pour montage ARGUS DALI maître ARGUS esclave ARGUS 1 -10 V maître 10 s. . . 30 min 0. . . 360° Rayon 7 m RAL 9010 2, 5 m DALI : 15 V c. c. DALI : <= 30 m. A MTN 5510 -1519 MTN 550619 0. . . 360° Rayon 7 m RAL 9010 2, 5 m MTN 5570 -1019 MTN 550619 0. . . 360° Rayon 7 m RAL 9010 2, 5 m 1 -10 V : <= 30 m. A MTN 5510 -1419 MTN 550619 Les éléments KNX mode Personnalisé Références Composants DALI/KNX 1 2 3 Space. LYnk Compteur d'énergie Acti 9 4 5 6 7 8 9 Actionneurs de stores et volets roulants 10 11 12 13 14 Compatibilité avec Bouton poussoir Télécommande Détecteur de présence KNX Bouton poussoir Commande de chauffage Smart. Link Acti 9 Actionneur de commutation Actionneur pour ventilo-convecteur Passerelle DALI/KNX Régulateur thermostatique Smart. Link Acti 9 IP Interface USB Alimentation KNX Référence LSS 100200 A 9 MEM 3150 MTN 649802 MTN 617244 MTN 5761 -0000 MTN 630919 MTN 6241 -0344 A 9 XMSB 11 MTN 647593 MTN 645094 MTN 6725 -0001 MTN 639126 A 9 XMEA 08 MTN 681829 MTN 684064 Accessoires MTN 550619 MTN 645129

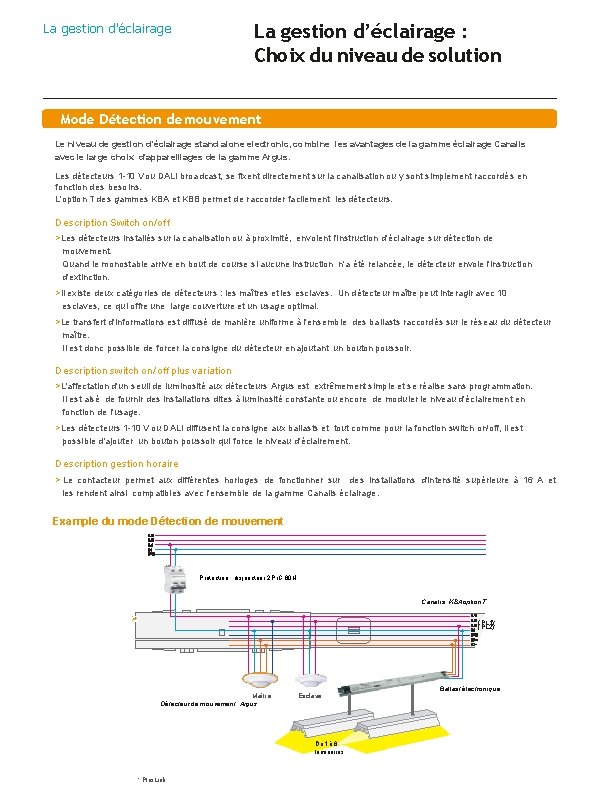

La gestion d’éclairage : Choix du niveau de solution La gestion d'éclairage Mode Détection de mouvement Le niveau de gestion d'éclairage stand alone electronic, combine les avantages de la gamme éclairage Canalis avec le large choix d'appareillages de la gamme Argus. Les détecteurs 1 -10 V ou DALI broadcast, se fixent directement sur la canalisation ou y sont simplement raccordés en fonction des besoins. L'option T des gammes KBA et KBB permet de raccorder facilement les détecteurs. Description Switch on/off > Les détecteurs installés sur la canalisation ou à proximité, envoient l'instruction d'éclairage sur détection de mouvement. Quand le monostable arrive en bout de course si aucune instruction n'a été relancée, le détecteur envoie l'instruction d'extinction. > Il existe deux catégories de détecteurs : les maîtres et les esclaves. Un détecteur maître peut interagir avec 10 esclaves, ce qui offre une large couverture et un usage optimal. > Le transfert d'informations est diffusé de manière uniforme à l'ensemble des ballasts raccordés sur le réseau du détecteur maître. Il est donc possible de forcer la consigne du détecteur en ajoutant un bouton poussoir. Description switch on/off plus variation > L'affectation d'un seuil de luminosité aux détecteurs Argus est extrêmement simple et se réalise sans programmation. Il est aisé de fournir des installations dites à luminosité constante ou encore de moduler le niveau d'éclairement en fonction de l'usage. > Les détecteurs 1 -10 V ou DALI diffusent la consigne aux ballasts et tout comme pour la fonction switch on/off, il est possible d'ajouter un bouton poussoir qui force le niveau d'éclairement. Description gestion horaire > Le contacteur permet aux différentes horloges de fonctionner sur des installations d'intensité supérieure à 16 A et les rendent ainsi compatibles avec l'ensemble de la gamme Canalis éclairage. Example du mode Détection de mouvement Protection : disjoncteur 2 P i. C 60 N Canalis : KBA option T 4 (PL 1)* (PL 2)* Ballast électronique Maître Détecteur de mouvement : Argus Esclave De 1 à 6 luminaires * Plus. Link.

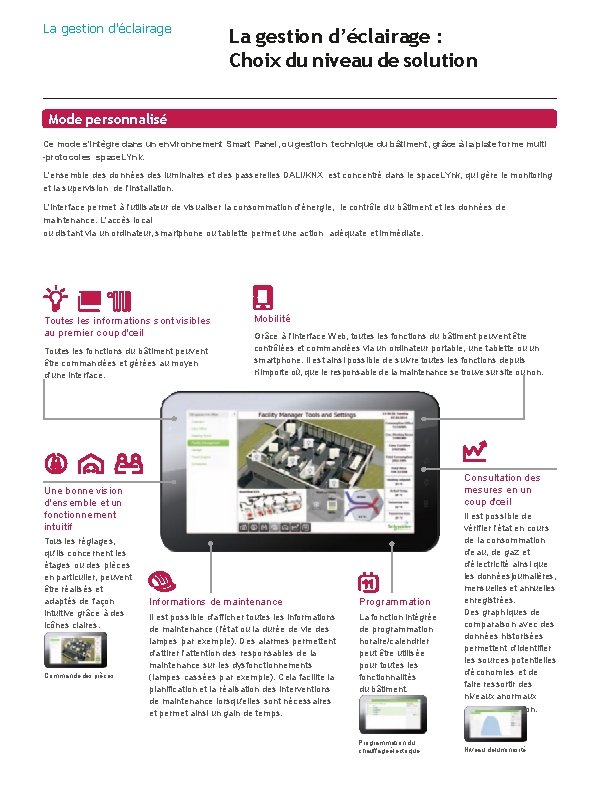

La gestion d'éclairage La gestion d’éclairage : Choix du niveau de solution Mode personnalisé Ce mode s'intègre dans un environnement Smart Panel, ou gestion technique du bâtiment, grâce à la plate forme multi -protocoles space. LYnk. L'ensemble des données des luminaires et des passerelles DALI/KNX est concentré dans le space. LYnk, qui gère le monitoring et la supervision de l'installation. L'interface permet à l'utilisateur de visualiser la consommation d'énergie, le contrôle du bâtiment et les données de maintenance. L'accès local ou distant via un ordinateur, smartphone ou tablette permet une action adéquate et immédiate. Toutes les informations sont visibles au premier coup d'œil Toutes les fonctions du bâtiment peuvent être commandées et gérées au moyen d'une interface. Mobilité Grâce à l'interface Web, toutes les fonctions du bâtiment peuvent être contrôlées et commandées via un ordinateur portable, une tablette ou un smartphone. Il est ainsi possible de suivre toutes les fonctions depuis n'importe où, que le responsable de la maintenance se trouve sur site ou non. Consultation des mesures en un coup d'œil Une bonne vision d'ensemble et un fonctionnement intuitif Tous les réglages, qu'ils concernent les étages ou des pièces en particulier, peuvent être réalisés et adaptés de façon intuitive grâce à des icônes claires. Commande des pièces Informations de maintenance Programmation Il est possible d'afficher toutes les informations de maintenance (l'état ou la durée de vie des lampes par exemple). Des alarmes permettent d'attirer l'attention des responsables de la maintenance sur les dysfonctionnements (lampes cassées par exemple). Cela facilite la planification et la réalisation des interventions de maintenance lorsqu'elles sont nécessaires et permet ainsi un gain de temps. La fonction intégrée de programmation horaire/calendrier peut être utilisée pour toutes les fonctionnalités du bâtiment. Programmation du chauffage électrique Il est possible de vérifier l'état en cours de la consommation d'eau, de gaz et d'électricité ainsi que les données journalières, mensuelles et annuelles enregistrées. Des graphiques de comparaison avec des données historisées permettent d'identifier les sources potentielles d'économies et de faire ressortir des niveaux anormaux de consommation. Niveau de luminosité

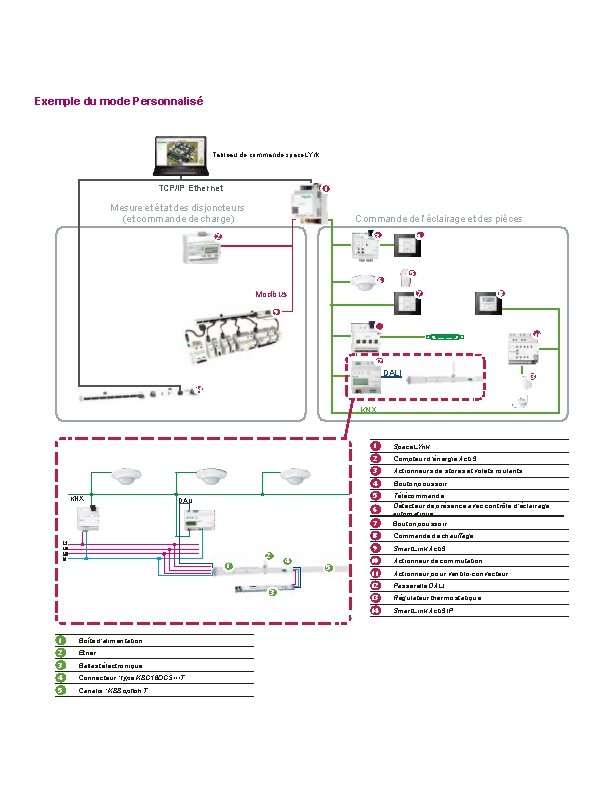

Exemple du mode Personnalisé Tableau de commande space. LYnk TCP/IP Ethernet 1 Mesure et état des disjoncteurs (et commande de charge) Commande de l’éclairage et des pièces 3 2 4 5 6 Modbus 7 8 9 10 11 12 DALI 13 14 KNX DALI 1 Space. LYnk 2 Compteur d'énergie Acti 9 3 Actionneurs de stores et volets roulants 4 Bouton poussoir 5 7 Télécommande Détecteur de présence avec contrôle d'éclairage automatique Bouton poussoir 8 Commande de chauffage 9 Smart. Link Acti 9 6 2 1 3 1 Boîte d'alimentation 2 Etrier 3 Ballast électronique 4 Connecteur : type KBC 16 DCS • • • T 5 Canalis : KBB option T 4 5 10 Actionneur de commutation 11 Actionneur pour ventilo-convecteur 12 Passerelle DALI 13 Régulateur thermostatique 14 Smart. Link Acti 9 IP

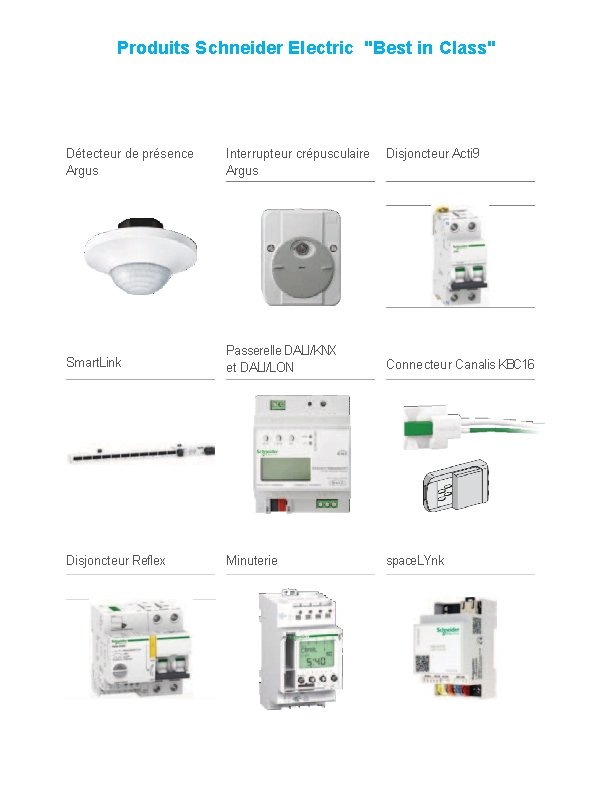

Produits Schneider Electric "Best in Class" Détecteur de présence Argus Interrupteur crépusculaire Disjoncteur Acti 9 Argus Smart. Link Passerelle DALI/KNX et DALI/LON Connecteur Canalis KBC 16 Disjoncteur Reflex Minuterie space. LYnk
