Gesetzliche Technische Grundlagen Lektion 02 Ziel Jeder Tn

Gesetzliche / Technische Grundlagen Lektion 02

Ziel: Jeder Tn kann: - einen Fahrzeugausweis lesen - unterschiedliche Gewichte und Dimensionen benennen ist orientiert über: - die verschiedenen Gesetzgebungen im Strassenverkehr - die Kategorien des Führerausweises

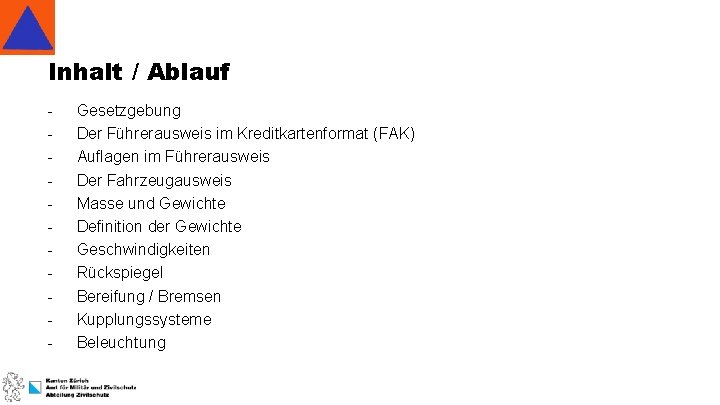

Inhalt / Ablauf - Gesetzgebung Der Führerausweis im Kreditkartenformat (FAK) Auflagen im Führerausweis Der Fahrzeugausweis Masse und Gewichte Definition der Gewichte Geschwindigkeiten Rückspiegel Bereifung / Bremsen Kupplungssysteme Beleuchtung

Gesetzgebung - SVG (Strassenverkehrsgesetz) - VRV (Verkehrsregelnverordnung) - VZV (Verkehrszulassungsverordnung) - VVV (Verkehrsversicherungsverordnung) - SSV (Signalisationsverordnung) - VTS (Verordnung über die technischen Anforderungen an Strassenfahrzeugen) - ………. div. ergänzende Gesetze, Verordnungen, Erlasse, etc. http: //www. admin. ch/ch/d/sr/741_01/index. html

Der Führerausweis im Kreditkartenformat (FAK) Vorderseite

Der Führerausweis im Kreditkartenformat (FAK) Rückseite

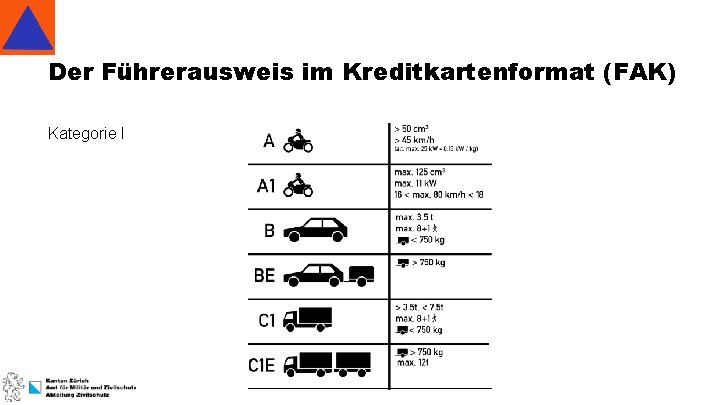

Der Führerausweis im Kreditkartenformat (FAK) Kategorie I

Der Führerausweis im Kreditkartenformat (FAK) Kategorie II

Auflagen im Führerausweis Beispiele: - Medizinische Gründe - Fahrzeuganpassungen - Beschränkungen auf Fahrzeugen - Verwaltungsangelegenheiten - Nationale Beschränkungen (teilw. Übergangsrecht) http: //www. stva. zh. ch/internet/sicherheitsdirektion/stva/de/St. VAaw/AWfak. Auflagen. html

Der Fahrzeugausweis

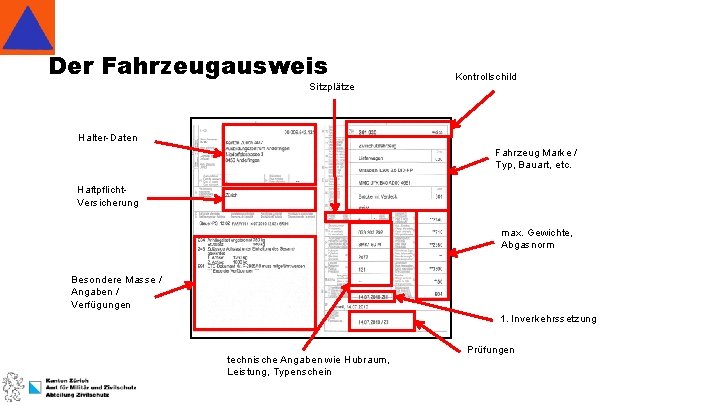

Der Fahrzeugausweis Sitzplätze Kontrollschild Halter-Daten Fahrzeug Marke / Typ, Bauart, etc. Haftpflicht. Versicherung max. Gewichte, Abgasnorm Besondere Masse / Angaben / Verfügungen 1. Inverkehrssetzung technische Angaben wie Hubraum, Leistung, Typenschein Prüfungen

Fahrzeugausweis „Arbeitsanhänger“ Leergewicht = Gesamtgewicht

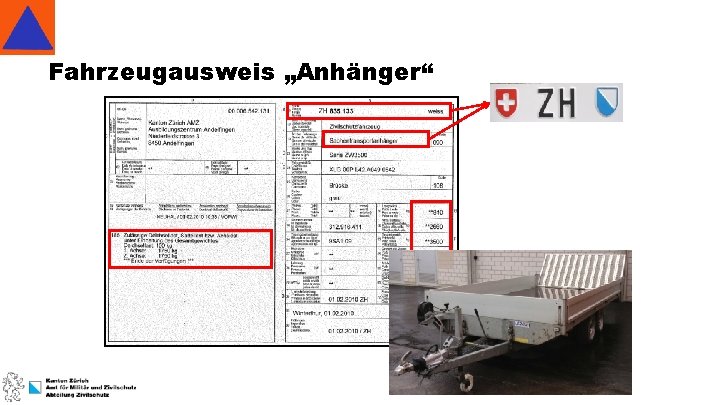

Fahrzeugausweis „Anhänger“

Masse und Gewichte 2. 55 m (max. zulässig) Höhe: 4. 00 m max. 12. 00 m 18. 75 m

Masse und Gewichte (max. zulässig bei Fz bis 3500 kg) max. 3. 5 t (Kat. B) gem. Fz. A Zugfahrzeug

Definition der Gewichte + + Betriebsstoffe voll Treibstoff / Öle, etc. = 75 kg + Passagiere Leergewicht = Ladung Nutzlast

Definition der Gewichte Leergewicht + Nutzlast Gesamtgewicht

Definition der Gewichte Stützlast Achtung: Stützlast zählt zur Nutzlast!! Anhängelast

Definition Gewichte Gewicht des Zuges

Definition Gewichte Dachlast

Höchstgeschwindigkeit mit Anhänger Autobahnen Ausserorts Autostrassen

Rückspiegel

Rückspiegel (und Sichtbereich) 1 4 1 5 2 2 4 4 1 3 1 Direktsicht 2 Hauptspiegel 3 Weitwinkelspiegel 4 Toter Winkel 5 Rampenspiegel Art. 112, Ziff. 1 VTS Motorwagen müssen links und rechts aussen je einen Rückspiegel tragen, womit. . nach hinten mind. 100 Meter weit leicht überblicken kann

Bereifung Art. 58 VTS Abs. 4: Bei Luftreifen darf das Gewebe nicht verletzt oder blossgelegt sein. Die Reifen müssen auf der ganzen Lauffläche mindestens 1, 6 mm Profilrillen aufweisen.

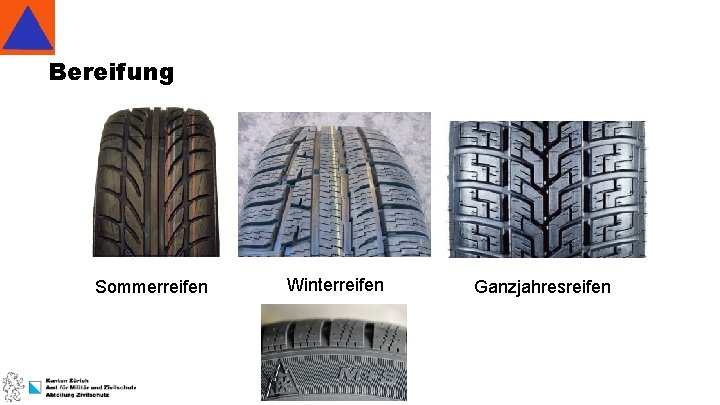

Bereifung Sommerreifen Winterreifen Ganzjahresreifen

Schäden an Bereifung

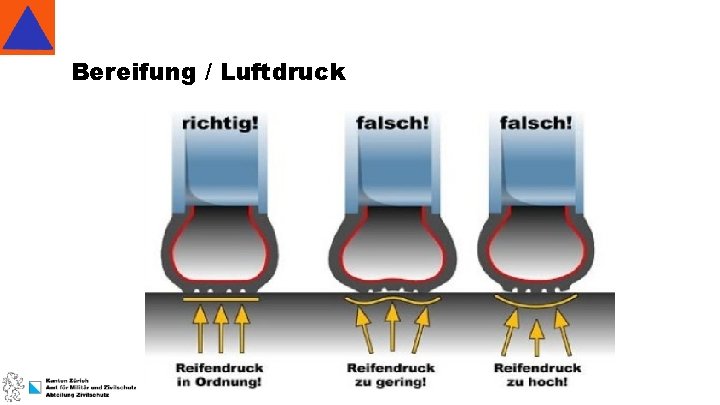

Bereifung / Luftdruck

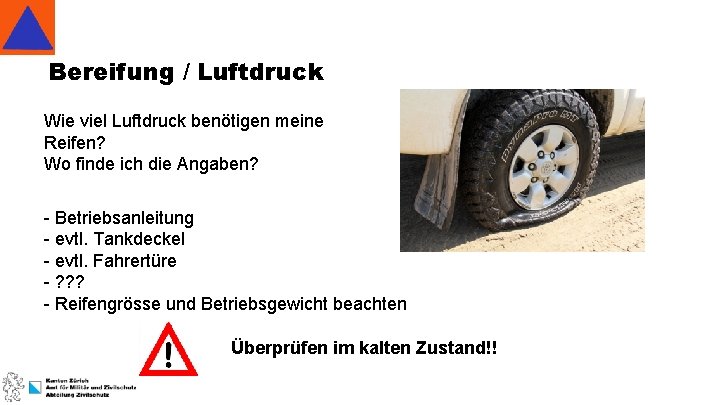

Bereifung / Luftdruck Wie viel Luftdruck benötigen meine Reifen? Wo finde ich die Angaben? - Betriebsanleitung - evtl. Tankdeckel - evtl. Fahrertüre - ? ? ? - Reifengrösse und Betriebsgewicht beachten Überprüfen im kalten Zustand!!

Bremsen

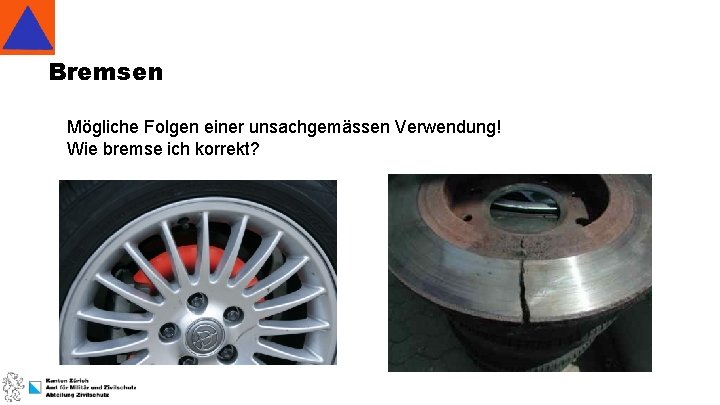

Bremsen Mögliche Folgen einer unsachgemässen Verwendung! Wie bremse ich korrekt?

Bremsen - Langsam fahren - Zurück schalten - Voraus schauen - Permanentes „Auf der Bremse stehen“ unterlassen

Bremsen Das Gewicht des Zuges ist mit dem Anhänger doppelt so hoch oder höher! d. h. Zwingend Zul. Ges. Gew des Zugfahrzeuges und Anhängelast beachten und einhalten!

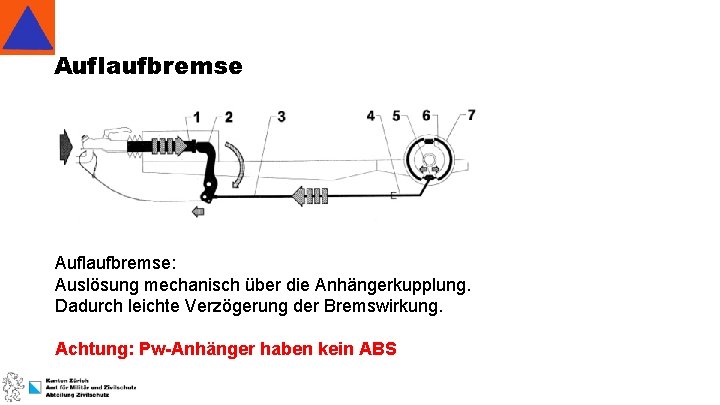

Auflaufbremse: Auslösung mechanisch über die Anhängerkupplung. Dadurch leichte Verzögerung der Bremswirkung. Achtung: Pw-Anhänger haben kein ABS

Kupplungssysteme

! n e s s a l e g u z l l a f t o N n e d Kupplungssystem mit ZS-Adappter r ü f r Nu

Kupplungssystem II Steckdosen am Fahrzeug 13 -polig 7 -polig Adapter 7 – 13 13 – 7 Stecker am Anhänger

Beleuchtung Im Pw-Bereich werden fast ausschliesslich 12 Volt. Anlagen verwendet! 24 Volt
