GERAK LF TUJUAN PEMBELAJARAN 1 2 3 4

GERAK LF

TUJUAN PEMBELAJARAN: 1. 2. 3. 4. 5. 6. Membedakan Perpindahan dan Jarak Menghitung jarak dan perpindahan grk 1 dimensi Menjelaskan hubungan antara vektor posisi, vektor kecepatan, dan vektor percepatan untuk gerak benda dalam bidang datar Membedakan persamaan GLB dg GLBB Memahami arti posisi sudut, kecepatan sudut, dan percepatan sudut serta menyebutkan analogi besaran-2 tsb pd Gerak Lurus dan Gerak Melingkar Memahami konsep gerak parabola.

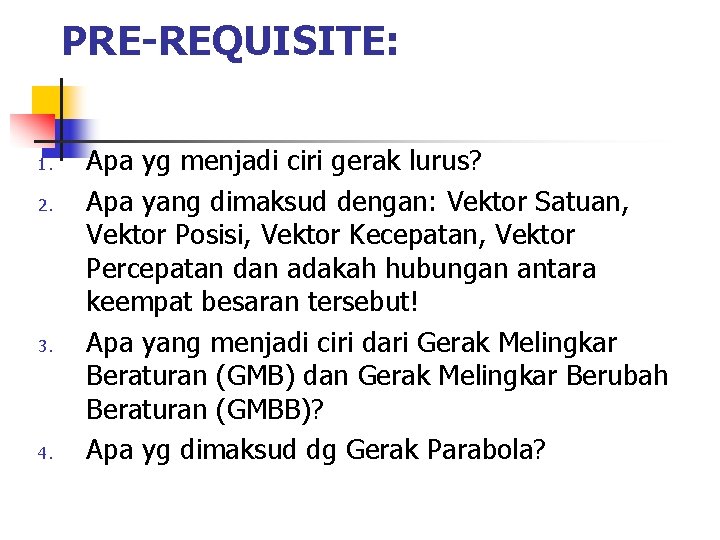

PRE-REQUISITE: 1. 2. 3. 4. Apa yg menjadi ciri gerak lurus? Apa yang dimaksud dengan: Vektor Satuan, Vektor Posisi, Vektor Kecepatan, Vektor Percepatan dan adakah hubungan antara keempat besaran tersebut! Apa yang menjadi ciri dari Gerak Melingkar Beraturan (GMB) dan Gerak Melingkar Berubah Beraturan (GMBB)? Apa yg dimaksud dg Gerak Parabola?

Pengertian n n Kinematika: Bagian fisika yang mempelajari gerak benda tanpa memperhatikan penyebab gerak benda tersebut Benda bergerak: benda yang posisinya berubah terhadap acuan Benda diam: benda yang posisinya tidak berubah terhadap titik acuan Posisi: letak kedudukan benda terhadap titik acuan

Posisi n Posisi benda ditentukan dengan menggunakan sistem koordinat n n Koordinat garis (satu dimensi): menggunakan satu acuan Koordinat bidang (dua dimensi): menggunakan dua acuan Koordinat ruang (tiga dimensi): menggunakan tiga acuan Posisi benda dalam koordinat dapat dinyatakan dengan sebuah vektor posisi

Vektor Posisi n Jika sebuah benda berada pada titik A dengan koordinat A(x. A, y. A), maka posisi A dapat dinyatakan dengan vektor posisi

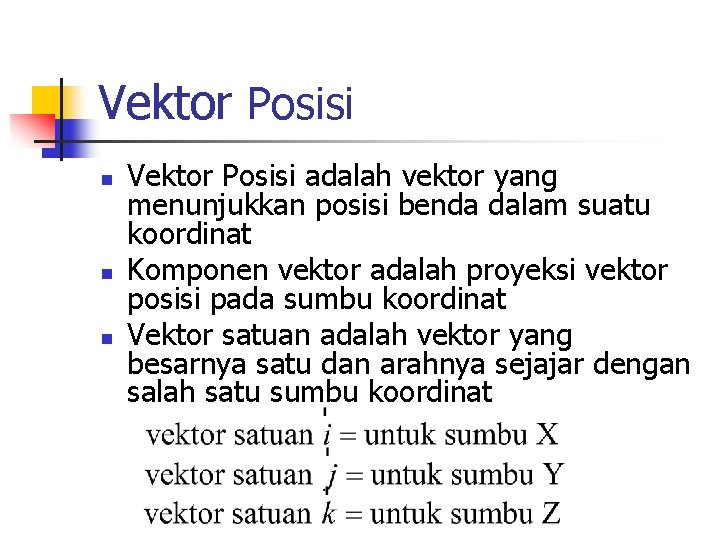

Vektor Posisi n n n Vektor Posisi adalah vektor yang menunjukkan posisi benda dalam suatu koordinat Komponen vektor adalah proyeksi vektor posisi pada sumbu koordinat Vektor satuan adalah vektor yang besarnya satu dan arahnya sejajar dengan salah satu sumbu koordinat

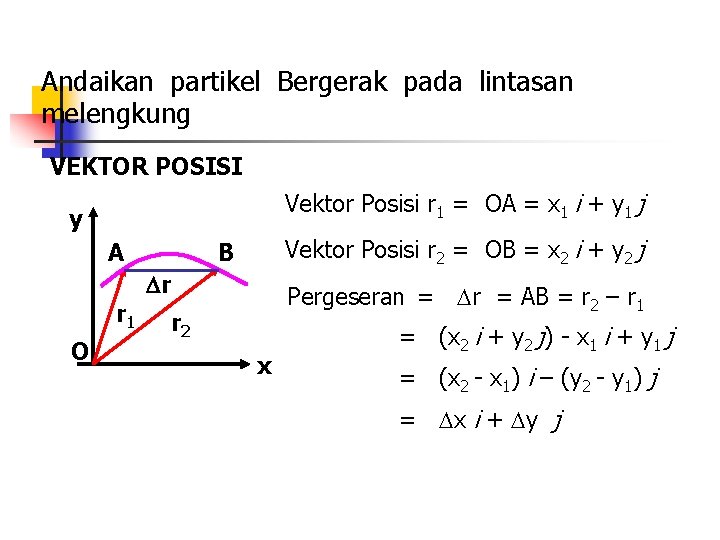

Andaikan partikel Bergerak pada lintasan melengkung VEKTOR POSISI Vektor Posisi r 1 = OA = x 1 i + y 1 j y A r 1 O Vektor Posisi r 2 = OB = x 2 i + y 2 j B r Pergeseran = r = AB = r 2 – r 1 r 2 x = (x 2 i + y 2 j) - x 1 i + y 1 j = (x 2 - x 1) i – (y 2 - y 1) j = x i + y j

Vektor Posisi Besar vektor posisi dinyatakan dengan:

Contoh (1) n Jika koordinat titik A (3, 4) dan titik B (5, 12), tentukan: n n n vektor posisi titik A dan titik B besar vektor posisi A dan B sudut antara vektor posisi A dan B terhadap sumbu-X

Contoh (2) n Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: n vektor posisi benda saat t =1 s dan t =2 s n besar vektor posisi benda saat t =1 s dan t =3 s n sudut antara vektor posisi benda saat t =1 s dan t =3 s dengan sumbu-X

Perpindahan n Jika sebuah benda berpindah dari titik A (x. A, y. A) menuju titik B (x. B, y. B), maka perubahan posisi atau perpindahan benda dinyatakan dengan:

Perpindahan

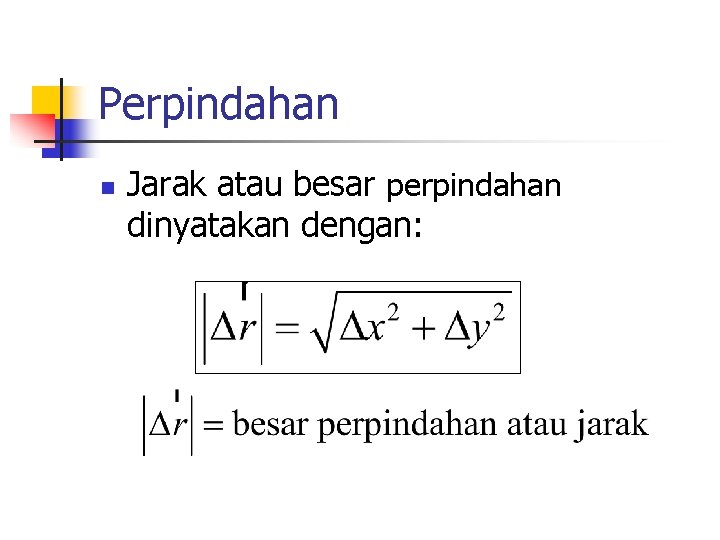

Perpindahan n Jarak atau besar perpindahan dinyatakan dengan:

Contoh (3) n Sebuah benda berpindah dari titik A (3, 4) menuju titik B (5, 12), tentukan: n n perpindahan benda besar perpindahan benda

Contoh (4) n Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: n n perpindahan benda dari t =1 s hingga t = 3 s besar perpindahan benda dari t =1 s hingga t = 3 s

KECEPATAN Perubahan posisi per satuan waktu A. Kecepatan Rata-rata y A r 1 O V = B r r 2 x r r -r = 2 1 t t 2 - t 1 Catatan : Kecepatan rata-rata tidak tergantung lintasan partikel tetapi tergantung pada posisi awal (r 1) dan posisi akhir (r 2). 4. 3

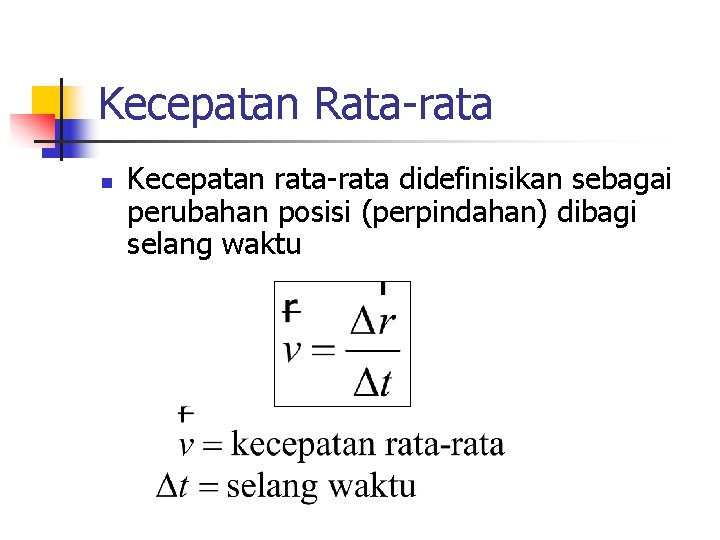

Kecepatan Rata-rata n Kecepatan rata-rata didefinisikan sebagai perubahan posisi (perpindahan) dibagi selang waktu

Kecepatan Rata-rata

Kecepatan Rata-rata n Besar kecepatan rata-rata dinyatakan dengan:

Misalkan perpindahan sebuah benda titik ditentukan oleh: x = -4 t + 2 t 2 x dalam m dan t dalam s. Tentukan: a) Perpindahan antara t = 0 dan t = 1 s, t = 1 s dan t = 3 s • Kecepatan rata-rata pada selang waktu dipertanyaan (a). • Kecepatan sesaat pada t = 3 s Jawab: a) x 0 = 0 x 1 = -4 + 2 = -2 m x 3 = -4. 3 +2. 32 = -12 + 18 = 6 m x 0 -1 = x 1 – x 0 = -2 – 0 = -2 m x 1 -3 = x 3 – x 1 = 6 – (-2) = 6 + 2 = 8 m x 0 -1 = -2

Contoh (5) n Sebuah benda berpindah dari titik A (3, 4) menuju titik B (5, 12), dalam waktu 2 s tentukan: n n kecepatan rata-rata benda besar kecepatan rata-rata benda

Contoh (6) n Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: n n kecepatan rata-rata gerak benda dari t =1 s hingga t = 3 s besar kecepatan rata-rata gerak benda dari t = 1 s hingga t = 3 s

Kecepatan Sesaat n Kecepatan sesaat didefinisikan sebagai perubahan posisi benda untuk selang waktu mendekati nol

Kecepatan Sesaat

Kecepatan sesaat n Besar kecepatan sesaat dinyatakan dengan:

Contoh (7) n Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: n n kecepatan benda pada saat t =1 s dan t = 3 s besar kecepatan benda pada saat t = 1 s dan t = 3 s

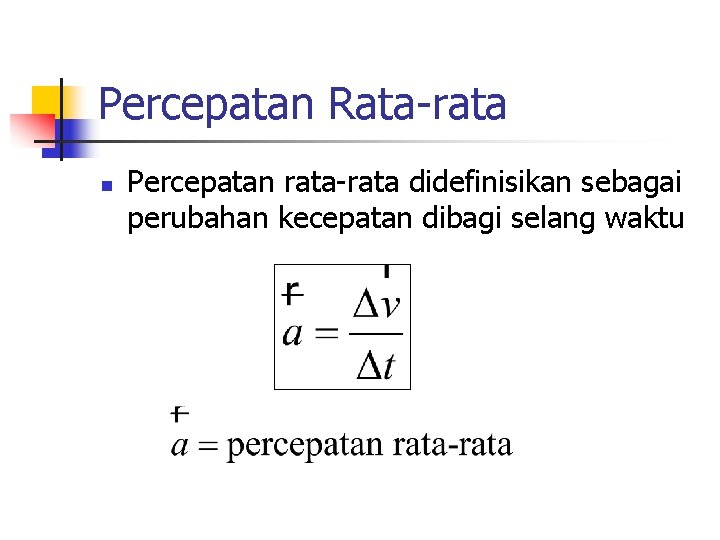

Percepatan Rata-rata n Percepatan rata-rata didefinisikan sebagai perubahan kecepatan dibagi selang waktu

Percepatan Rata-rata

Percepatan Rata-rata n Besar Percepatan rata-rata dinyatakan dengan:

Contoh (8) n Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: n n percepatan rata-rata gerak benda dari t =1 s hingga t = 3 s besar percepatan rata-rata gerak benda dari t = 1 s hingga t = 3 s

Selesaikanlah Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: Posisi partikel saat t = 1 s dan t = 3 s kecepatan rata-rata gerak benda dari t =1 s hingga t = 3 s besar kecepatan rata-rata gerak benda dari t = 1 s hingga t = 3 s percepatan rata-rata gerak benda dari t =1 s hingga t = 3 s besar percepatan rata-rata gerak benda dari t = 1 s hingga t = 3 s

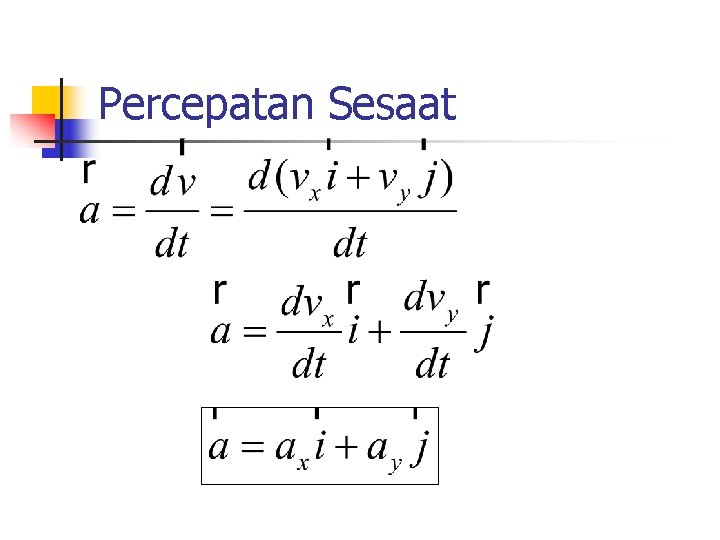

Percepatan Sesaat n Percepatan sesaat didefinisikan sebagai perubahan kecepatan benda untuk selang waktu mendekati nol

Percepatan Sesaat

Percepatan sesaat n Besar Percepatan sesaat dinyatakan dengan:

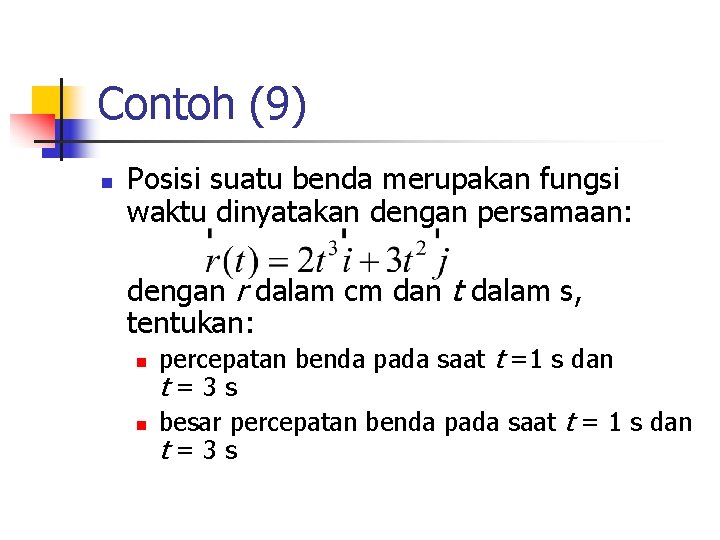

Contoh (9) n Posisi suatu benda merupakan fungsi waktu dinyatakan dengan persamaan: dengan r dalam cm dan t dalam s, tentukan: n n percepatan benda pada saat t =1 s dan t = 3 s besar percepatan benda pada saat t = 1 s dan t = 3 s

Gerak suatu benda ditentukan oleh v = (40 – 5 t 2) ms-1 Tentukan: a) Percepatan rata-rata pada selang waktu t = 0 dan t = 2 s b) Percepatan pada t = 2 s Jawab: • v = 40 – 5 t 2, vo = 40 ms-1 v 2 = 40 – 5. 22 = 40 – 20 = 20 ms-1 v 2 – v 0 Jadi ao-2 = ----- t 2 – t 0 20 – 40 -20 = ------ = -10 ms-1 2 • a = -10 t, t = 2 a = -20 ms-2

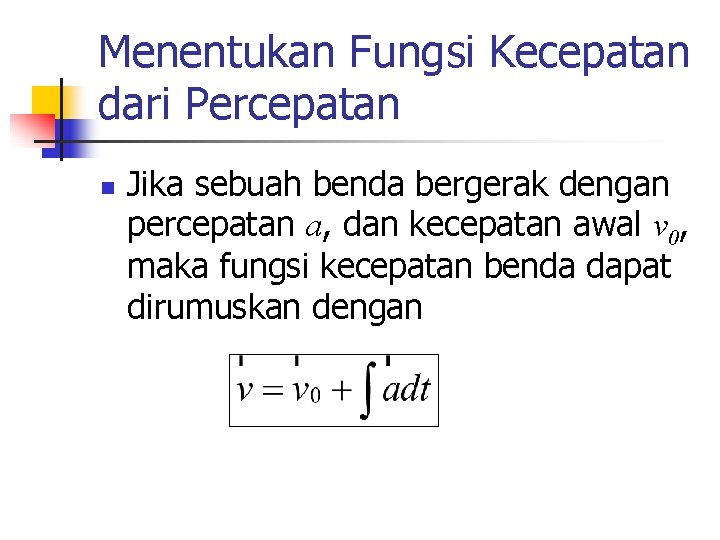

Menentukan Fungsi Kecepatan dari Percepatan n Jika sebuah benda bergerak dengan percepatan a, dan kecepatan awal v 0, maka fungsi kecepatan benda dapat dirumuskan dengan

Contoh (10) n Sebuah benda mula-mula diam, lalu bergerak dengan percepatan: dengan a dalam m/s 2 dan t dalam s, tentukan: n n kecepatan benda pada saat t =1 s dan t = 3 s besar kecepatan benda pada saat t = 1 s dan t = 3 s

Menentukan Fungsi Posisi dari Kecepatan n Jika sebuah benda bergerak dengan kecepatan v, dan posisi awal r 0, maka fungsi posisi benda dapat dirumuskan dengan

Contoh (11) n Sebuah benda mula-mula diam di titik acuan, lalu bergerak dengan percepatan: dengan a dalam m/s 2 dan t dalam s, tentukan: n n posisi benda pada saat t =1 s dan t = 3 s jarak benda dari titik acuan pada saat t = 1 s dan t = 3 s

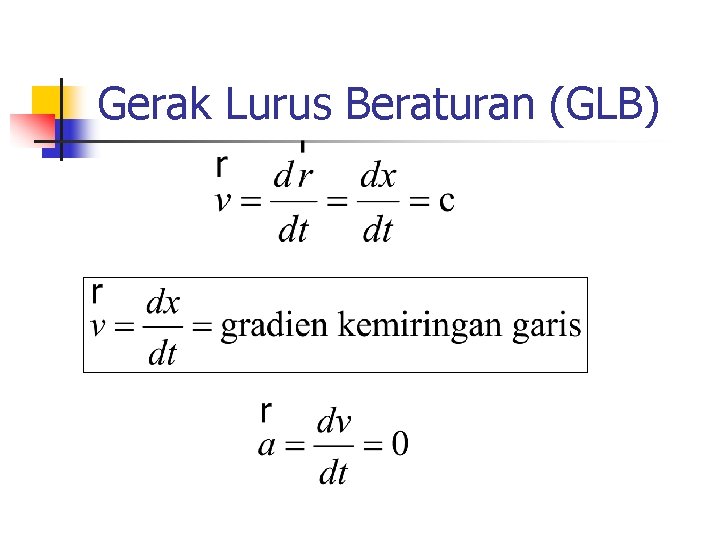

Gerak Lurus Beraturan (GLB) n GLB adalah gerak benda dengan lintasan berupa garis lurus dan kecepatan tetap n n r(t) = x(t) v(t) = c

Gerak Lurus Beraturan (GLB)

Gerak Lurus Beraturan (GLB)

Animasi

Animasi

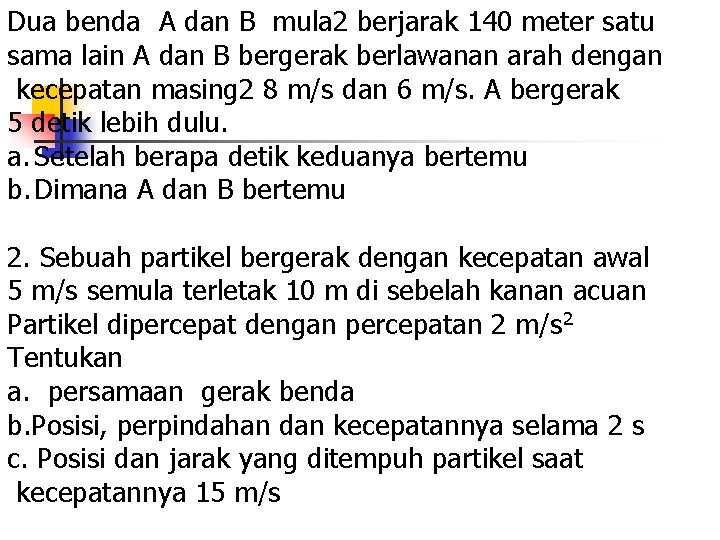

Dua benda A dan B mula 2 berjarak 140 meter satu sama lain A dan B bergerak berlawanan arah dengan kecepatan masing 2 8 m/s dan 6 m/s. A bergerak 5 detik lebih dulu. a. Setelah berapa detik keduanya bertemu b. Dimana A dan B bertemu 2. Sebuah partikel bergerak dengan kecepatan awal 5 m/s semula terletak 10 m di sebelah kanan acuan Partikel dipercepat dengan percepatan 2 m/s 2 Tentukan a. persamaan gerak benda b. Posisi, perpindahan dan kecepatannya selama 2 s c. Posisi dan jarak yang ditempuh partikel saat kecepatannya 15 m/s

1. Dua benda semula berjarak 500 m bergerak lurus saling mendekat. A bergerak dengan kecepatan tetap 5 m/s dan B bergerak dipercepat 2 m/s dari keadaan diam. Kapan dimana Keduanya bertemu 2. Sebuah mobil dipercepat dari keadaan diam denga n percepatan konstan 2 m/s 2 Tentukan: a. Kecepatannya setelah 4 s b. Jarak yang ditempuh selama 4 s c. Kecepatan rata 2 dari t = 0 s/d t = 4 s 3. Sebuah mobil bergerak sepanjang garis lurus dengan kecepatan rata 2 72 km/jam selama 3 jam dan kemudian Dengan kecepatan 36 km/jam selama 5 jam. Tentukan perpindahan total selama 8 jam

A – B = 140 m B D 1 A t. A = t. B + 5 v. A = 8 m/s v. B = 6 m/s t. A =. . . ? XA =. . . XB A bertemu B berarti XAB = XA + XB XAB = v. A. t. A + v. B. t. B 140 = 8 (t. B + 5) + 6. t. B 140 - 40 = 8 t. B + 6. t. B =100/14 s , t. A = 17014 s

Gerak Lurus Berubah Beraturan (GLBB) n GLBB adalah gerak benda dengan lintasan berupa garis lurus dan percepatan tetap n n n r(t) = x(t) v(t) = vx(t) a(t) = c

Gerak Lurus Berubah Beraturan (GLBB)

Gerak Lurus Berubah Beraturan (GLBB)

• Dara berlari lurus ke selatan dengan kelajuan • tetap 8 m/s selama 1 menit. Kemudian berbalik ke utara dan berlari lurus dengan kelajuan yang sama selama 20 sekon. Jika arah utara sebagai arah positip maka kelajuan rata-rata • dan kecepatan rata-rata Dara adalah …. 1. 2 m/s dan 4 m/s 2. 4 m/s dan 2 m/s 3. 8 m/s dan 2 m/s 4. 8 m/s dan 4 m/s 5. 4 m/s dan 8 m/s

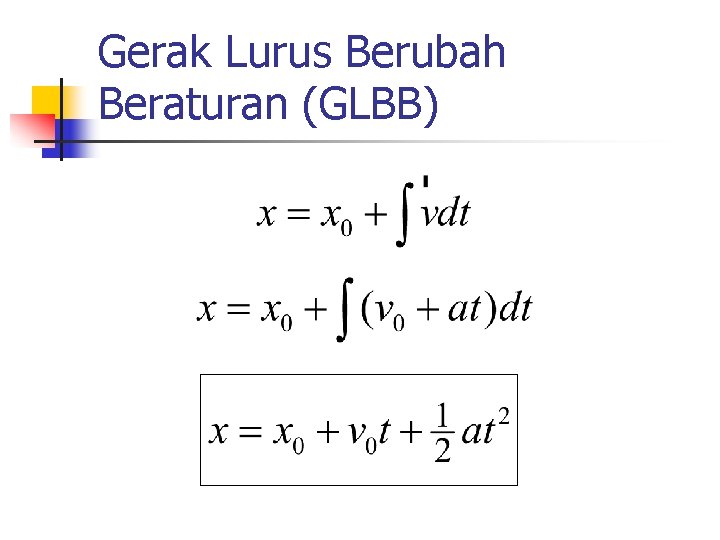

Gerak Lurus Berubah Beraturan (GLBB)

Contoh (12) n Sebuah benda bergerak lurus sepanjang sumbu-X mengikuti grafik fungsi waktu di bawah. Tentukanlah: n percepatan rata-rata benda dari t = 1 s hingga t = 5 s, dan dari t = 3 s hingga t = 6 s n percepatan benda pada saat t = 1 s, 3 s, 5 s, dan 6 s n Jarak tempuh benda dari t = 0 hingga t = 4 s, dan dari t = 2 s hingga t = 7 s v (m/s) 30 2 4 7 t (s)

Turunan (Diferensial) n Jika x merupakan fungsi waktu dengan persamaan x(t ) = ct n, maka turunan x terhadap waktu dirumuskan dengan

Contoh n Tentukan turunan fungsi x dan y terhadap t untuk persamaan-persamaan berikut: n n x = 3 t 5 + 2 t 4 + 4 t 3 y = t 4 + 5 t 3 + 3 t 2 x = 2 t 3 + 4 t 2 + t y = 5 t 2 + 3 t + 2 Kembali

Integral n Integral adalah operasi matematika yang merupakan kebalikan dari diferensial (turunan)

Integral n Jika x’ (t) merupakan fungsi turunan x terhadap t dengan persamaan: maka x sebagai fungsi waktu dirumuskan dengan

Contoh n Selesaikan persamaan-persamaan integral berikut: Kembali

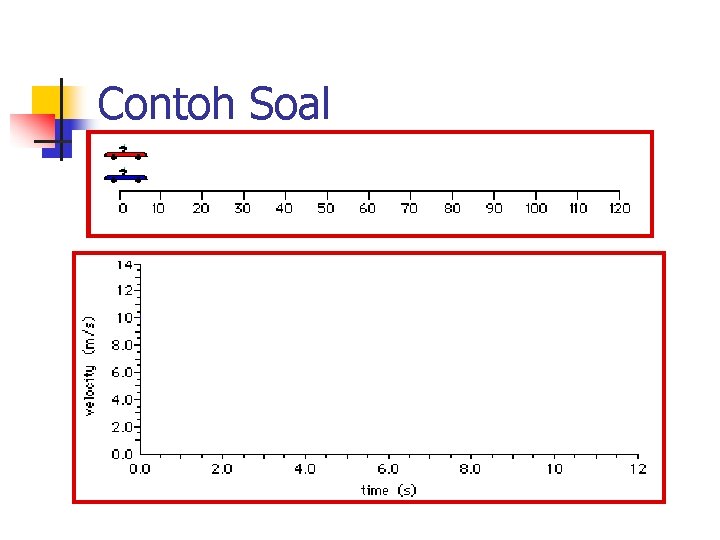

Contoh Soal

GERAK TRANSLASI 1 - DIMENSI

Gerak Khusus GERAK DENGAN PERCEPATAN TETAP (1 D) Persamaan Kinematika

ANALISA GRAFIK x v t t -Kemiringan -Luas -Rata-rata a t

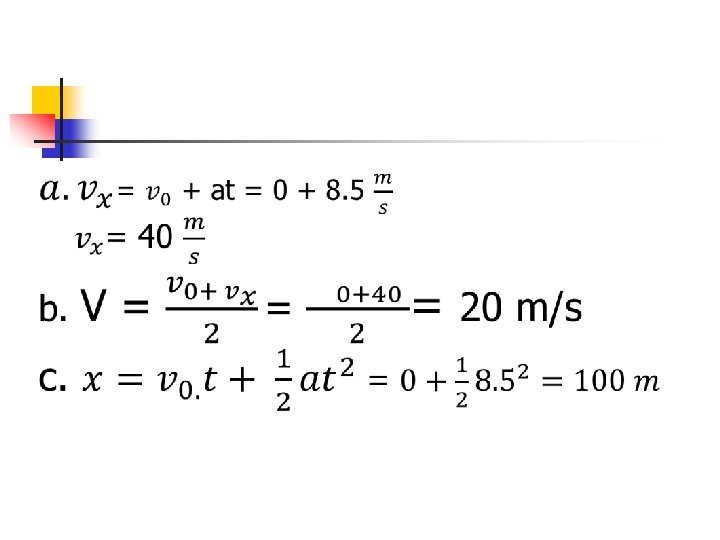

Selesaikanlah 1. Sebuah benda bergerak dari keadaan diam dengan percepatan konstan 8 m/s 2 di sepanjang garis lurus. Tentukan: A. Laju setelah 5 detik B. Laju rata 2 pada interval 5 detik C. Jarak yang ditempuh dalam 5 detik 2. Laju sebuah truk meningkat beraturan dari 15 km/jam menjadi 60 km/jam dalam waktu 20 detik. Tentukan: A. Laju rata 2 B. Percepatan C. Jarak yang ditempuh.

Gerak Khusus GERAK DENGAN PERCEPATAN TETAP (2 D) Arah x Arah y

GERAK VERTIKAL KE ATAS DASAR TEORI n V Agar benda dapatbergerak ke atas maka benda harus mempunyai …, pada saat benda berada di titik puncak kecepatan benda …. Rumus penting: a) Vt=vo-gt b) ht=vot-½ gt 2 c) vt 2=vo 2 -2 gh

Keterangan rumus : Vo = kecepatan awal (m/s) Vt = kecepatan pada saat t (m/s) t = waktu benda bergerak (s) g = percepatan gravitasi (m/s 2) h = panjang lintasan benda bergerak (m)

CONTOH 1 1. Sebuah bola dilempar ke atas dengan kecepatan awal 20 m/s, ketinggian maksimum yang dicapai adalah ……m Penyelesaian: diketahui: Vo= 20 m/s g = 10 m/s 2 ditanya : h ? Vt 2=Vo 2 -2 gh h = Vo 2/2 g = ( 202 )/ 2. 10 = 20 m jawab: Pada saat benda dititik tertinggi, kecepatan benda nol (vt = 0 ) Benda dilempar dengan kecepatan tertentu sehingga mencapai tinggi maksimum 80 m. Besarnya kecepatan awal benda adalah … m catatan : Nilai percepatan gravitasi bumi adalah 10 m/s 2

LATIHAN 1 1. Sebuah bola dilempar ke atas dengan kecepatan awal 20 m/s, Maka waktu yang digunakan untuk mencapai titik tertinggi adalah … sekon. 2. Benda dilempar dengan kecepatan tertentu sehingga mencapai tinggi maksimum 80 m. Besarnya kecepatan awal benda adalah … m/s.

4. 3 GERAK PELURU ü Merupakan gerak pada bidang datar yang lintasannya berbentuk parabola ü Percepatan pada gerak peluru adalah tetap vo = vox i + voy j v ox = v o cos q v oy = v o sin q v = v o - gt Kecepatan (catatan a = -g) = ( v ox i + v oy j ) - gtj = v ox i + ( v oy - gt ) j = v xi + v y j v x = v ox v y = v oy - gt 4. 5

r = xi + yj Posisi y = voy - 1 2 gt 2 § Waktu yang diperlukan peluru untuk mencapai titik tertinggi (A) vy = 0 v y = voy - gt 0 = voy - gt § t= voy g = vo sin q g Tinggi maksimum (h) h= voyt - 12 gt 2 æ v 0 sinq ö 1 ÷÷ - g çç ÷÷ = v 0 sinq çç 2 è g ø v 0 sin q h= 2 g 2 2 2 4. 6

§ Waktu untuk mencapai titik terjauh (B) y = 0 t= § 2 vo sin q g Jarak terjauh yang dicapai peluru R = v ox t = v ox = = 2 v o sin q g 2 2 v 0 sin q cos q g 2 v 0 sin 2 q g Catatan : Jarak terjauh maksimum jika = 45 o 4. 7

RANGKUMAN Komponen x Komponen y Posisi Kecepatan Percepatan 4. 8

Contoh Soal 1. Sebuah pohon mangga yang sedang berbuah berada pada jarak 10 m dari seorang anak. Anak tersebut seang mengincar sebuah mangga yang menggantung pada ketinggian 8 m. Jika anak tersebut mengarahkan batu pada sudut 450 terhadap horisontal, berapa kecepatan lemparan supaya batu mengenai sasaran ? Percepatan gravitasi 10 m/s 2. Jawab : Y Jarak mendatar : x = 10 m Ketinggian : y=8 m Sudut elevasi : α 0 = 45 0 Vy Percepatan gravitasi : g = 10 m/s 2 Vox = Vo. cos α 0 = Vo. cos 450 = ½. √ 2. Vo Vo. sin 450 Vo. cos 450 10 m Voy = Vo. sin α 0 = Vo. sin 450 = ½. √ 2. Vo X = Vo. t Vx 45 0 Voy = Vo. sin α 0 = Vo. sin 450 = ½. √ 2. Vo - Untuk jarak horisontal Vt 8 m X - Untuk jarak vertikal 10 = ( ½. √ 2. Vo). t Y = (1/2 √ 2. Vo). (20/(Vo. √ 2) – ½. (10)(20/(Vo. √ 2)2 t = 20/(Vo. √ 2) 8 = 10 – 5. (20 X 20)/(2. Vo 2) Y = Voy. t – 1/2 gt 2 Vo 2 = 5(10 X 20) / 2 = 500, Vo = 10 √ 5 m/s Jadi kecepatan lemparan adalah 10 √ 5 m/s 4. 14

2. Sebuah pesawat penyelamat terbang dengan kecepatan 198 km/jam pada ketinggian 500 m diatas permukaan laut, dimana sebuah perahu mengalami kecelakaan, pilot pesawat akan menjatuhkan kapsul penyelamat untuk meyelamatkan penumpang perahu. Berapa sudut pandang pilot supaya kapsul jatuh tepat pada korban ? h Diketahui : x φ = tan -1 h y - y 0 = ( v 0 sin θ 0 ) t - 1 g t 2 2 1 - 500 m = ( 55. 0 m / s ) (sin 0 o) t - ( 9. 8 m / s 2 ) t 2 2 Sehingga didapat t = ± 10. 1 s (ambil nilai positif) x - x 0 = ( v 0 cos q 0) t x - 0 = (55. 0 m / s ) (cos 0 o) (10. 1 s ) X = 555 , 1 m Sehingga didapat : 4. 15

Gerak Melingkar Sama halnya dengan gerak lurus, pada gerak melingkar: - GMB (Gerak Melingkar Beraturan) GMBB (Gerak Melingkar Berubah Beraturan)

GMB adalah gerak suatu benda pada lintasan yang dalam setiap perubahan f = frekuensi posisinya selalu T = Periode memiliki kecepatan sudut yang sama. ω = konstan

Apa yang dimaksud dengan gerak melingkar? Gerak suatu benda dalam sebuah lintasan yang berbentuk lingkaran

Apakah yang perlu diketahui dari gerak melingkar? 1 putaran = 360 o Apakah sudut memiliki satuan? 1 putaran = 2π rad 1 rad = …. o

Posisi benda dalam geraknya pada lintasan (θ) Pada geraknya benda dalam lintasan, benda akan selalu berpindah posisi. Posisi benda ini selalu terhitung dalam satu posisi acuan yang sama

GMB Δv P 2 vo P 1

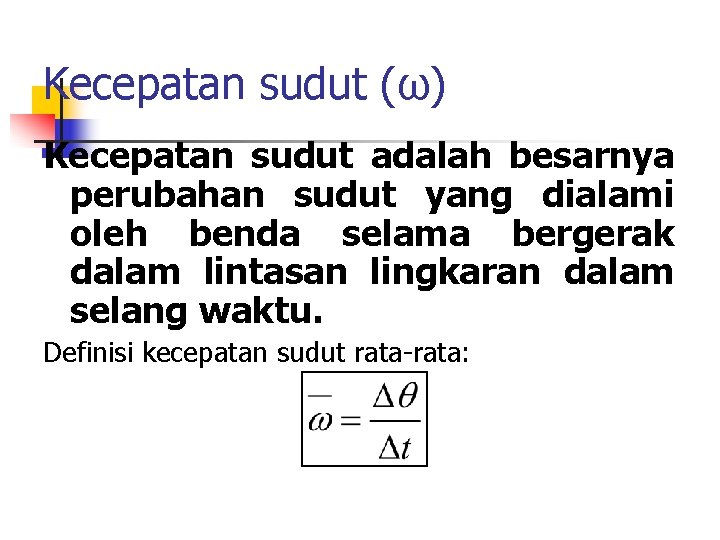

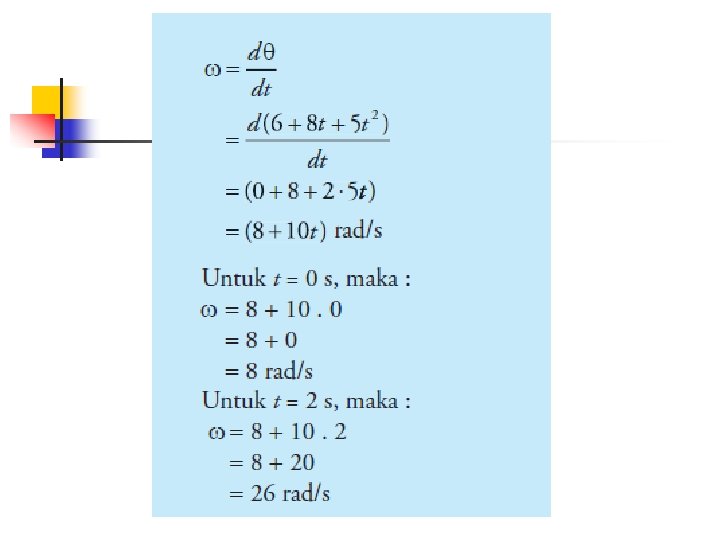

Kecepatan sudut (ω) Kecepatan sudut adalah besarnya perubahan sudut yang dialami oleh benda selama bergerak dalam lintasan lingkaran dalam selang waktu. Definisi kecepatan sudut rata-rata:

n

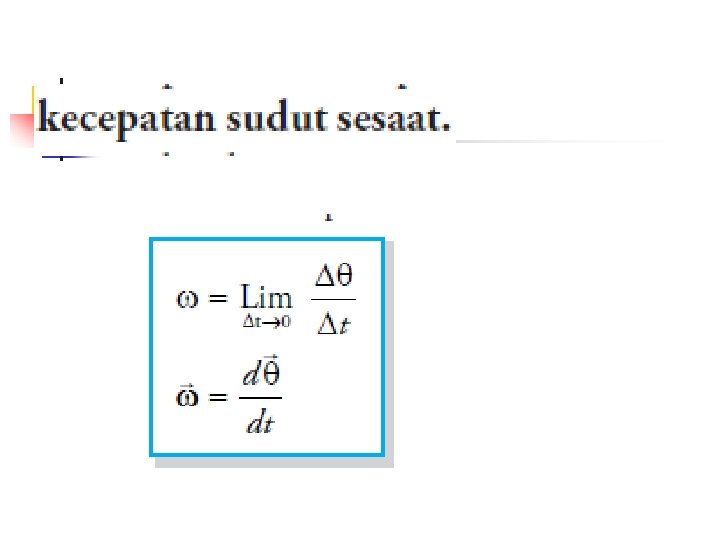

ds V dt d V R dt d dt v R

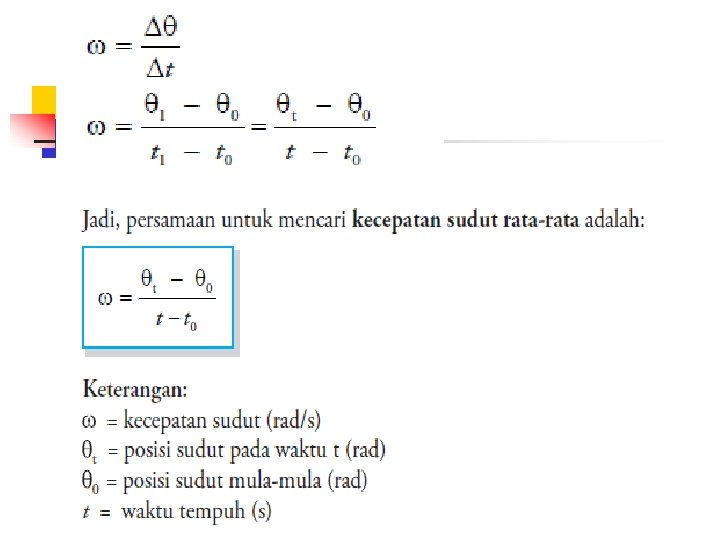

Kecepatan sudut rata-rata (ω) Δθ Δt = Perubahan posisi benda = selang waktu yang dibutuhkan benda

Sebuah roda yang diameternya 3 m Kecepatan angulernya berkurang Dari 100 rpm saat t=0 hingga ber Henti saat t = 4 s. Hitunglah percepatan Sudut di tepi roda pada t = 2 s o = 100. 2 /60 rad/s = 10 /3 rad = 0 = /t = 10 /3/4 = -5 /6 rad/s Vs = R =3/2 x 5 /6 m/s 2 = o + t = 10 /3 -5 /6 x 2 2 = 5 /3 d/s, at = v 2/R = 2. R at = 5 /3 x 3/2 = 5 /2 rad/s 2

GMBB adalah gerak suatu benda pada lintasan yang dalam setiap perubahan posisinya kecepatan sudut yang dimilikinya berubah. Kecepatan sudutnya itu berubah beraturan dalam setiap waktunya.

GMB Pada GMB benda memiliki kecepatan sudut tetap, sehingga persamaan posisi benda dalam lintasan yang dilaluinya: θ = θo + ω. t θ θo ω t = Posisi akhir (rad) = Posisi awal (rad) = kecepatan sudut (rad/s) = selang waktu (s)

Apakah posisi dan kecepatan sudut memiliki arah? Pada gerak melingkar, besaran posisi dan kecepatan sudut juga memiliki arah. Namun arahnya tidak dapat disamakan dengan gerak lurus. Bagaimanakah arah dari gerak melingkar?

And how about direction? Rules Anticlockwise: θ > 0 (positive) ω > 0 (positive) Clockwise: θ < 0 (negative) ω < 0 (negative)

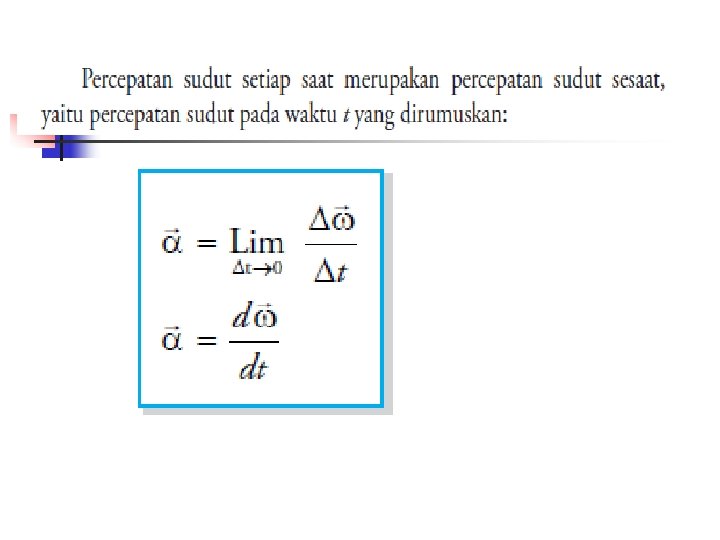

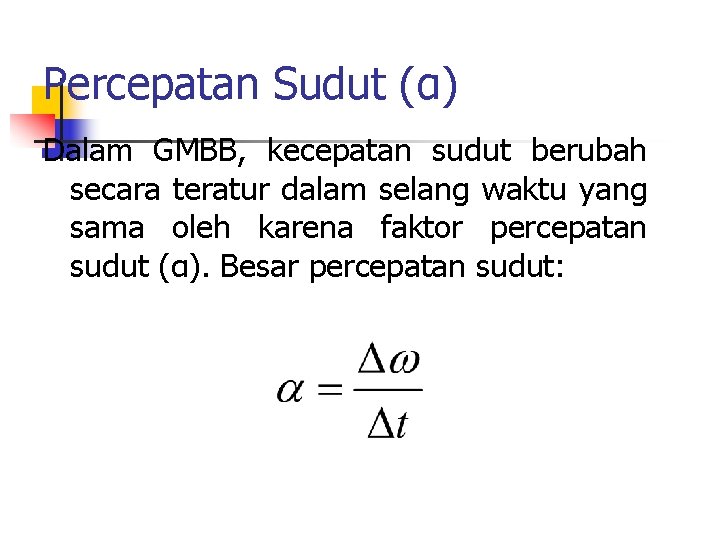

Percepatan Sudut (α) Dalam GMBB, kecepatan sudut berubah secara teratur dalam selang waktu yang sama oleh karena faktor percepatan sudut (α). Besar percepatan sudut:

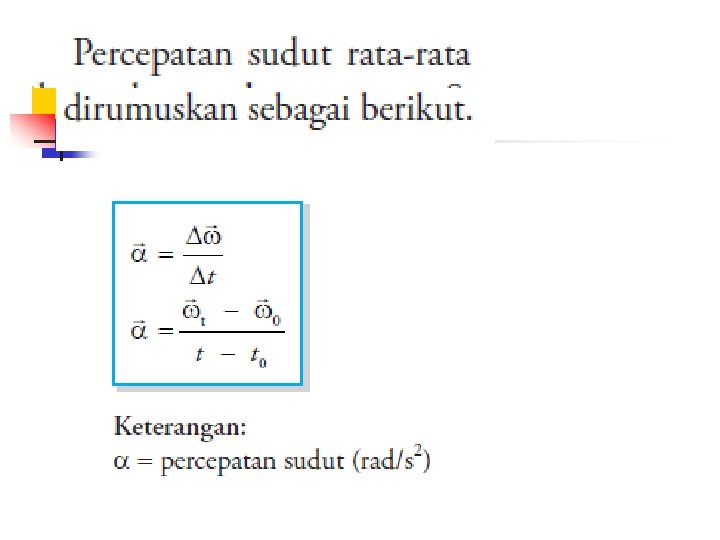

Percepatan Sudut Rata-rata (α) n

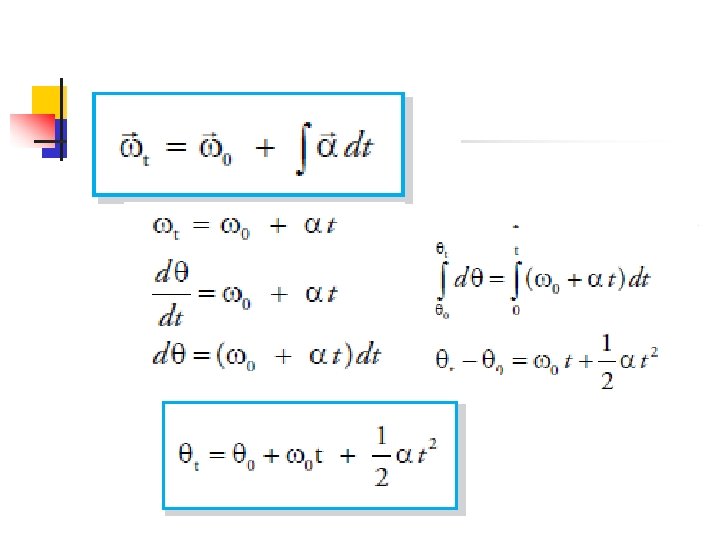

Formulasi Pada GMBB Persamaan 1 :

GMBB Persamaan 2 : Persamaan 3 :

Adakah hubungan antara gerak melingkar dengan gerak linear? n Gerak Melingkar l Gerak Linear

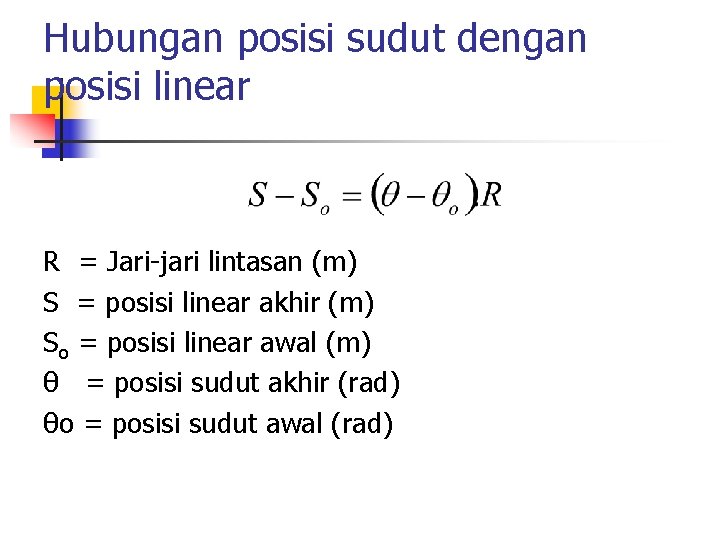

Hubungan posisi sudut dengan posisi linear R = Jari-jari lintasan (m) S = posisi linear akhir (m) So = posisi linear awal (m) θ = posisi sudut akhir (rad) θo = posisi sudut awal (rad)

Hubungan kecepatan sudut dengan kecepatan linear v = ω. R V = kecepatan linear (m/s) ω = kecepatan sudut (rad/s) R = jari-jari lintasan (m)

Percepatan sudut dengan percepatan linear a = α. R a = percepatan linear (m/s 2) α = percepatan sudut (rad/s 2) R = Jari-jari lintasan (m)

Hubungan Antar Gerak Melingkar

Gerak Melingkar Seporos Jika R 1 < R 2 θ 1 = θ 2 dan S 1 < S 2

Gerak Melingkar Bersinggungan Ketika R 1 < R 2 S 1 = S 2 dan θ 1 > θ 2 v 1 = v 2 atau ω1. R 1 = ω2. R 2

Gerak Melingkar Dengan Sabuk Ketika R 1 < R 2 S 1 = S 2 dan θ 1 > θ 2 v 1 = v 2 atau ω1. R 1 = ω2. R 2

Hubungan Antar Roda-Roda

Hubungan Antar Roda

Soal Tentukan kecepatan sudut dan kecepatan linier dari roda-roda di bawah ini:

SOAL Sebuah sepeda bergerak dengan kecepatan 10 m/s. Jika R 1 = 10 cm, R 2 = 5 cm, dan R 3 = 30 cm. Berapakah kecepatan sudut gear pada kaki saat sepeda itu bergerak?

Soal Sebuah mesin pengrata aspal bergerak dengan kelajuan 5 m/s. Jika R 1 dan R 2 panjangnya 10 cm dan 20 cm, maka kecepatan sudut masing roda dari mesin tersebut adalah…

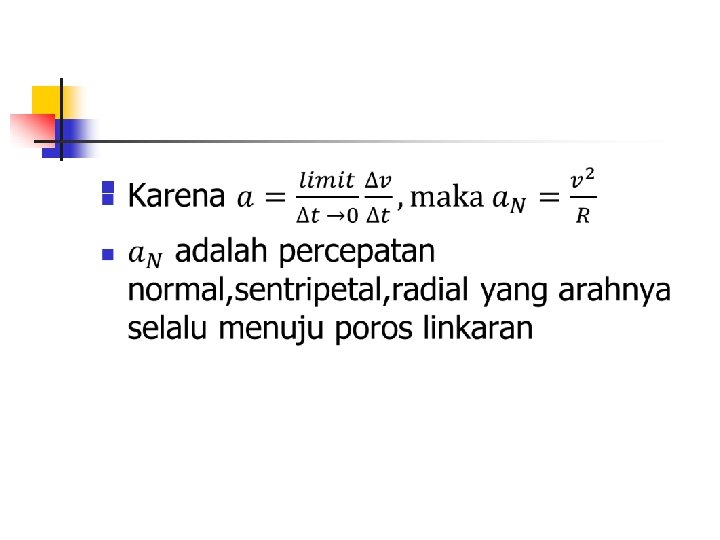

Percepatan Sentripetal Setiap benda yang mengalami gerak melingkar akan selalu memiliki percepatan sentripetal yang arahnya selalu menuju pusat rotasi.

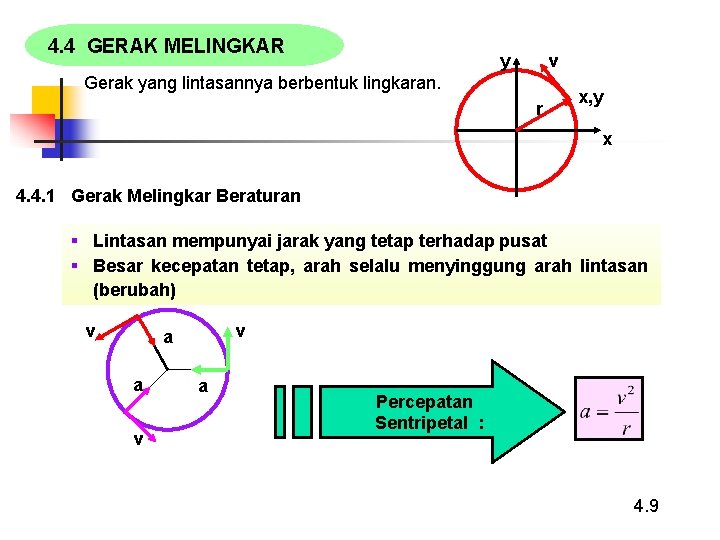

4. 4 GERAK MELINGKAR y v Gerak yang lintasannya berbentuk lingkaran. r x, y x 4. 4. 1 Gerak Melingkar Beraturan § Lintasan mempunyai jarak yang tetap terhadap pusat § Besar kecepatan tetap, arah selalu menyinggung arah lintasan (berubah) v v a a v a Percepatan Sentripetal : 4. 9

ds = r dθ ds r d v = § § Kecepatan sudut : Kecepatan w= : v = ds dt = r dθ dt dq dt wr atau w= v r 4. 4. 2 Gerak Melingkar Berubah Beraturan § Gerak melingkar dengan kecepatan berubah, baik arah maupun besarnya § Perubahan besar kecepatan Percepatan singgung (tangensial) a. T a ar § Perubahan arah kecepatan Percepatan radial 4. 10

Percepatan Sentripetal : a = Percepatan Sudut : dω a= dt v 2 r Percepatan partikel tiap saat a = a r + a. T a = q = arctg a r + at 2 2 ar a. T 4. 11

Analogi gerak melingkar beraturan dengan gerak lurus berubah beraturan Gerak Lurus Gerak Melingkar 4. 12

4. 5 GERAK RELATIF • Gerak benda yang berpangkal pada kerangka acuan yang bergerak • Benda dan kerangka acuan bergerak terhadap kerangka acuan diam 4. 13

Posisi Partikel pada Suatu Bidang Posisi Partikel pada bidang r = xi + yj Perpindahan pada garis lurus Δx = x 2 - x 1

Contoh: r = 5 i + 4 j Panjang r ditulis |r| = |0 A| |r | = √ (52 +42) = √(25 + 16) = √ 41 satuan

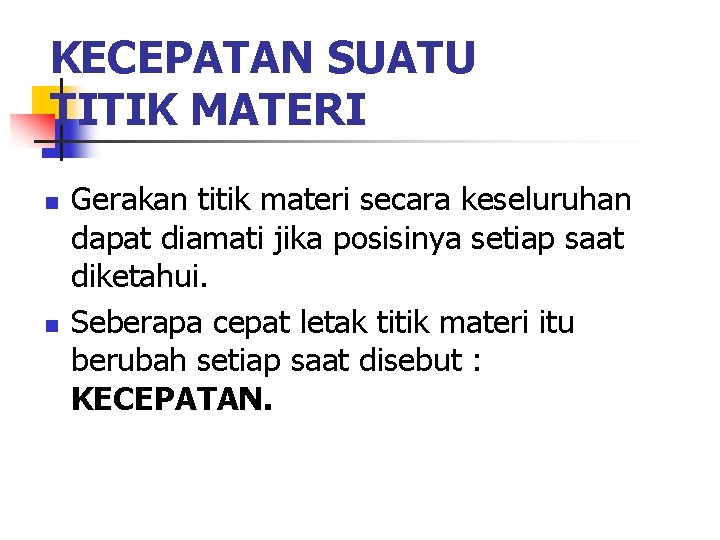

KECEPATAN SUATU TITIK MATERI n n Gerakan titik materi secara keseluruhan dapat diamati jika posisinya setiap saat diketahui. Seberapa cepat letak titik materi itu berubah setiap saat disebut : KECEPATAN.

PERHATIKAN………. . ! Titik materi yang bergerak dari A yang posisinya r 1 pada saat t 1, ke titik B yang posisinya r 2 pada saat t 2. Vektor perpindahannya Δr = r 2 - r 1 dan selang waktu yang dipergunakan titik materi untuk bergerak dari A ke B adalah Δt = t 2 - t 1

Kecepatan rata-rata didefinisikan : kecepatan rata-rata tidak tergantung pada lintasan titik materi, tetapi tergantung dari posisi awal ( r 1 ) dan posisi akhir (r 2).

Jika kita ingin mengetahui kecepatan titik materi pada suatu saat misal saat titik materi berada di antara A dan B, digunakan kecepatan sesaat. Jadi kecepatan sesaat merupakan turunan pertama dari posisi terhadap waktu (t)

Kelajuan Besarnya kecepatan disebut dengan laju Laju didefinisikan sebagai : Laju dapat pula berarti panjang lintasan dibagi waktu yang bersangkutan.

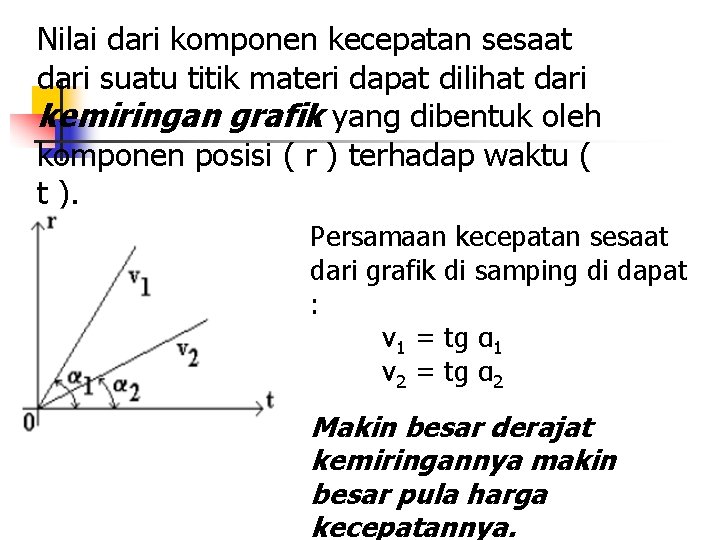

Nilai dari komponen kecepatan sesaat dari suatu titik materi dapat dilihat dari kemiringan grafik yang dibentuk oleh komponen posisi ( r ) terhadap waktu ( t ). Persamaan kecepatan sesaat dari grafik di samping di dapat : v 1 = tg α 1 v 2 = tg α 2 Makin besar derajat kemiringannya makin besar pula harga kecepatannya.

Posisi dari suatu titik materi yang bergerak merupakan fungsi waktu, oleh karena itu, vektor posisi r dapat ditulis sebagai r = r ( t ) artinya r merupakan fungsi waktu ( t ). Kecepatan titik materi pada sebuah bidang datar/ruang dapat ditulis : X, Y, Z merupakan fungsi dari waktu

Sebaliknya untuk menentukan posisi titik materi jika diketahui fungsi kecepatannya maka dapat diselesaikan dengan INTEGRAL ( kebalikan dari deferensial ).

Contoh soal………. . Suatu benda bergerak sepanjang sumbu-x mengikuti persamaan x = 2 t 3 + 5 t 2 – 5 dengan x dalam meter dan t dalam detik. a. Tentukan persaman kecepatan dan persamaan percepatan. b. Tentukan posisi, kecepatan dan percepatan pada t = 2 s. c. Tentukan kecepatan rata-rata antara t = 2 s dan t = 3 s.

PERCEPATAN Kecepatan titik materi dapat berubah-ubah setiap saat baik besar, atau arah, ataupun keduaduanya yang disebabkan oleh karena adanya percepatan yang dialami oleh titik materi tersebut. Jika pada saat t 1 kecepatannya v 1 dan pada saat t 2 kecepatannya v 2, maka percepatan rata-ratanya dalam selang waktu Δt = t 2 - t 1 didefinisikan sebagai :

Percepatan merupakan turunan pertama dari kecepatan terhadap waktu (t) atau turunan kedua dari posisi terhadap waktu (t).

Percepatan sesaat dari suatu titik materi dapat dilihat dari kemiringan komponen grafik kecepatan (v) terhadap waktu (t). dari grafik di samping besar percepatan sesaat : a 1 = tg α 1 a 2 = tg α 2

Percepatan dalam arah masing-masing sumbu dalam bidang/ruang dapat dituliskan sebagai :

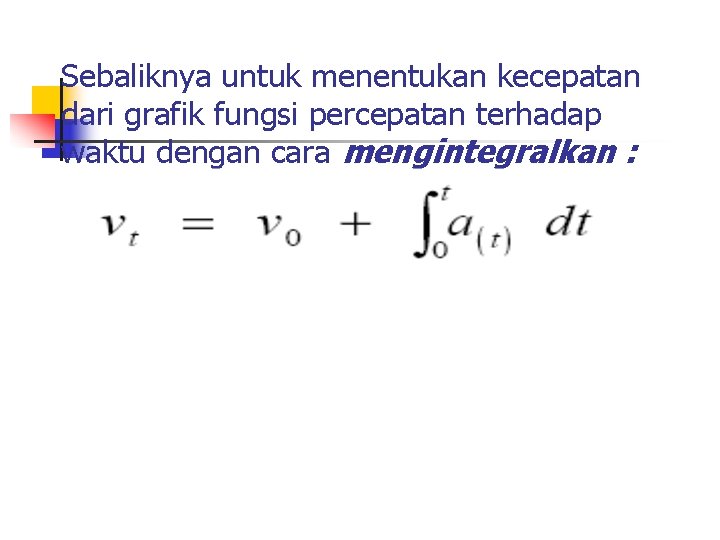

Sebaliknya untuk menentukan kecepatan dari grafik fungsi percepatan terhadap waktu dengan cara mengintegralkan :

KESIMPULAN:
