GERAK GELOMBANG GELOMBANG Mekanik Gelombang Suara Gempa Bumi

GERAK GELOMBANG

GELOMBANG Mekanik Ø Gelombang Suara Ø Gempa Bumi Ø Gelombang pada dawai Ø dll Elektromagnetik Ø Cahaya Ø Sinar X Ø Gelombang Radio Ø dll.

GELOMBANG MEKANIK z Gelombang Mekanik Timbul : F F F Perlu usikan sebagai sumber Perlu medium yang dapat diusik Perlu adanya mekanisme penjalaran usikan

KARAKTER FISIK YANG MENJADI CIRI GELOMBANG : F Panjang Gelombang (l) F Frekwensi (f ) Cepatrambat Gelombang (v) F Panjang Gelombang : Jarak minimum antara dua titik pada gelombang yang berperilaku identik. Frekwensi Gelombang : Jumlah pengulangan usikan persatuan waktu. Cepat rambat Gelombang : Jarak penjalaran usikan Yang ditempuh dalam satuan waktu.

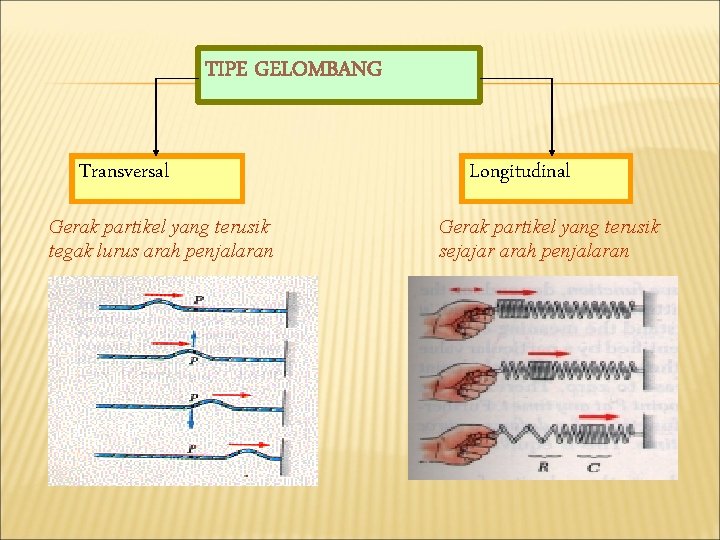

TIPE GELOMBANG Transversal Gerak partikel yang terusik tegak lurus arah penjalaran Longitudinal Gerak partikel yang terusik sejajar arah penjalaran

PENJALARAN GELOMBANG DALAM SATU DIMENSI Fungsi Gelombang : Menjalar ke kanan Menjalar ke kiri Cepat-rambat Gelombang (Kecepatan Fasa) :

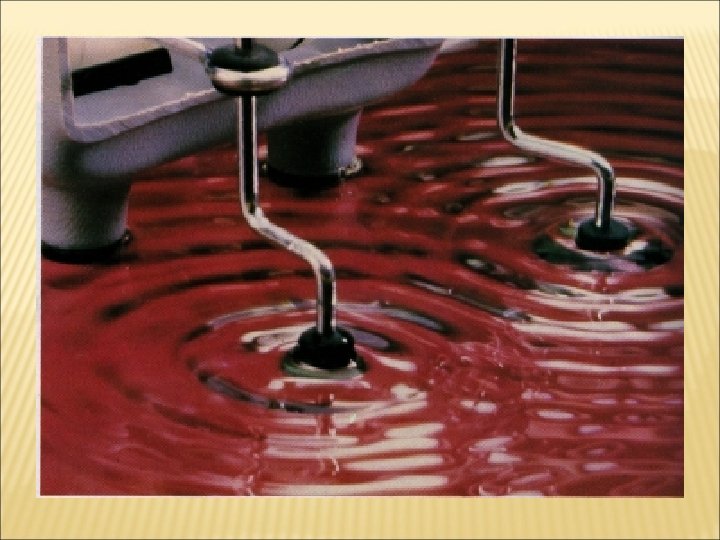

SUPERPOSISI DAN INTERFERENSI GELOMBANG

CEPAT-RAMBAT GELOMBANG DI DALAM DAWAI Tegangan dawai Massa dawai persatuan panjang Refleksi dan Transmisi Gelombang

Rambatan gelombang dari medium kurang rapat ke medium yang lebih rapat Rambatan gelombang dari medium lebih rapat ke medium yang kurang rapat

HARMONI GELOMBANG l A

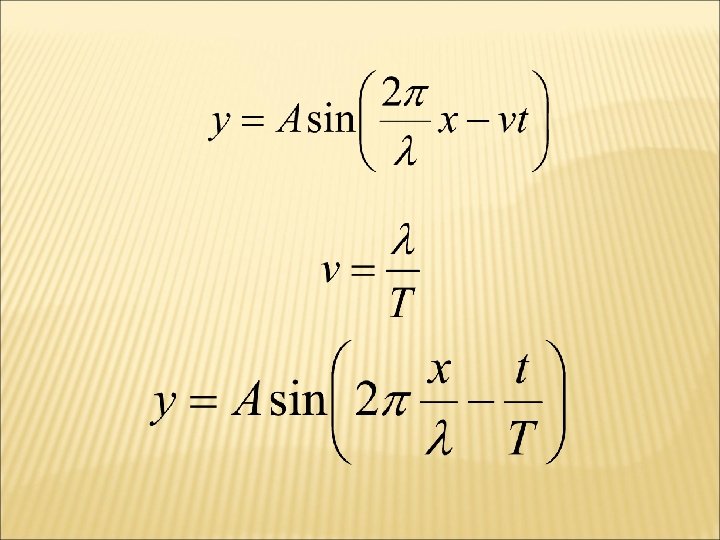

Untuk Gelombang yang Menjalar ke kanan atau

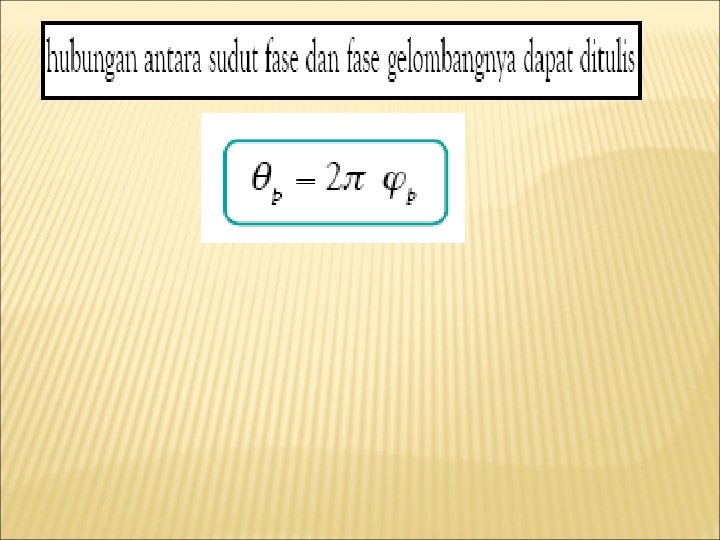

Sudut Fase, dan Beda Fase

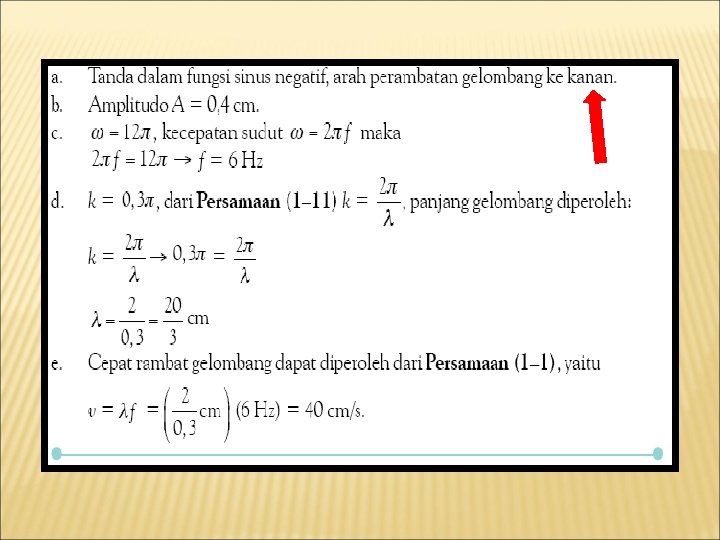

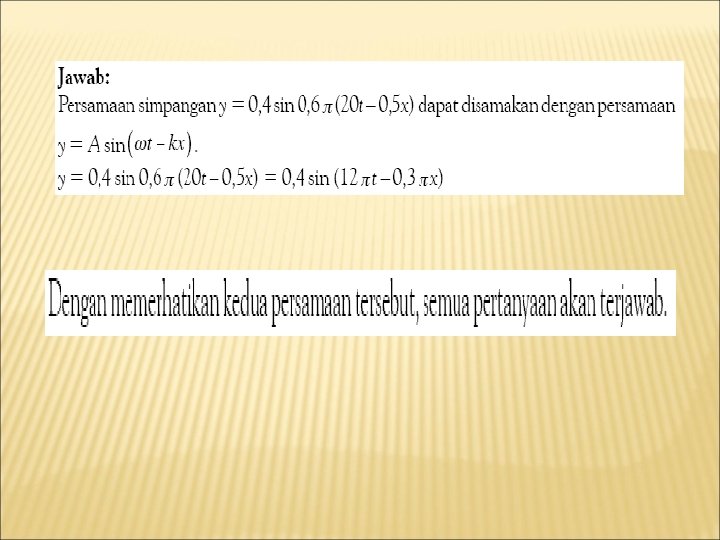

Contoh Soal SUDUT FASE

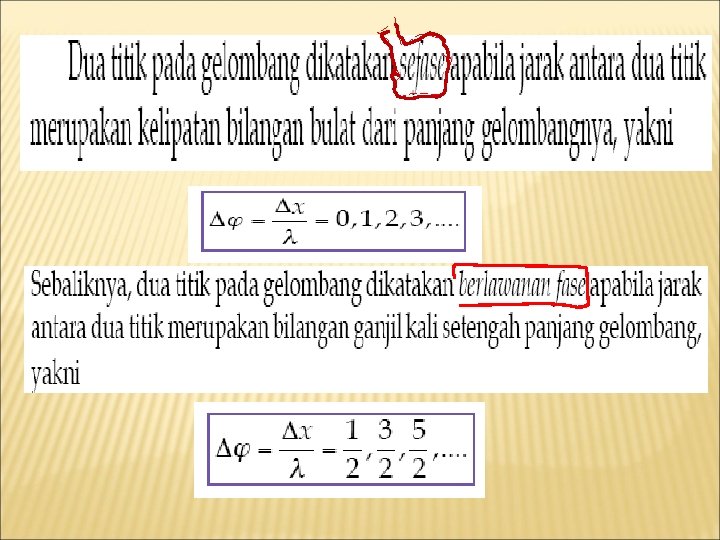

SUDUT FASE, DAN BEDA FASE Besar fasenya adalah

Perhatikan Gambar berikut :

Beda FASE nya :

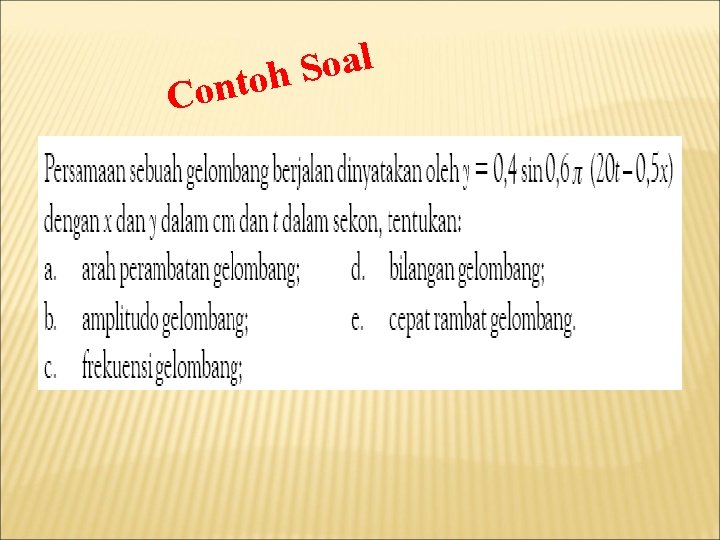

l a o S h o t n Co

Aku Sekolah untuk Meraih Masa Depan AKU HARUS BISA

GELOMBANG STASIONER

GELOMBANG STASIONER Gelombang stasioner terjadi dari hasil interferensi atau perpaduan dua buah Gelombang yang mempunyai frekuensi dan amplitudo sama bertemu dalam arah rambatan yang berlawanan. Ciri-ciri Gelombang stasioner yaitu terdiri atas simpul dan perut.

Simpul yaitu tempat kedudukan titik yang mempunyai amplitudo minimal (nol), sedangkan perut yaitu tempat kedudukan titik yang mempunyai amplitudo maksimum pada gelombang tersebut. gelombang stasioner disebut juga dengan gelombang berdiri atau gelombang diam atau gelombang tegak

Gelombang stasioner dibedakan menjadi dua, yaitu Gelombang stasioner yang terjadi pada ujung pemantul bebas dan gelombang stasioner yang terjadi pada ujung pemantul tetap. Gelombang Stasioner pada Ujung Bebas

Apabila ujung bebas telah bergetar selama t sekon, maka persamaan gelombang datang pada titik C dinyatakan dan persamaan gelombang pantul yang sampai di titik C dinyatakan Persamaan gelombang stasioner dapat diperoleh dengan menjumlahkan persamaan gelombang datang dan gelombang pantul yang sampai di titik C, yaitu sebagai berikut :

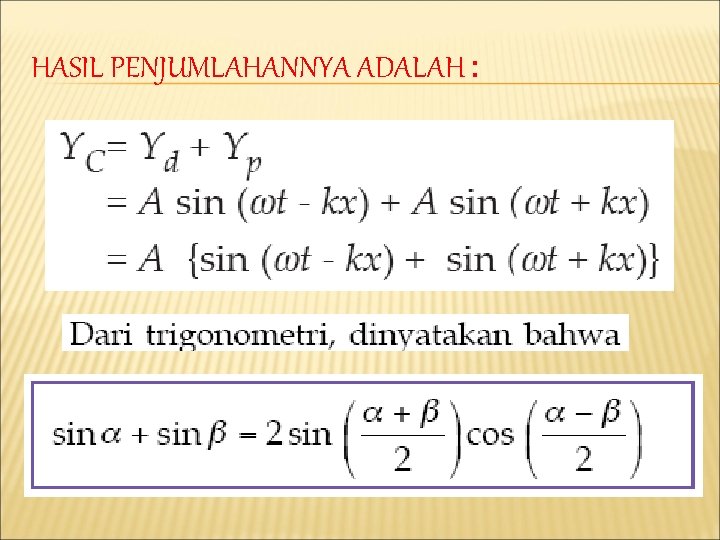

HASIL PENJUMLAHANNYA ADALAH :

Kemudian masukkan ke persamaan Diperoleh :

HASILNYA : : : : : Atau

Dari persamaan di atas, tampak bahwa amplitudo gelombang stasioner pada ujung bebas tergantung jarak dari titik pantul X

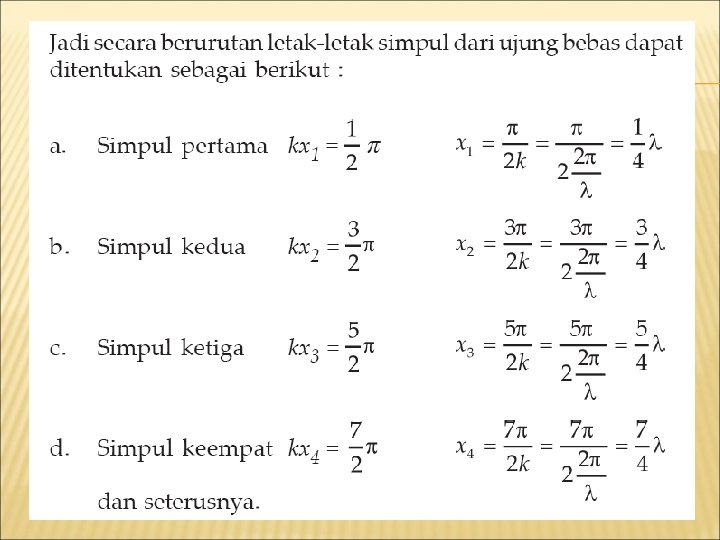

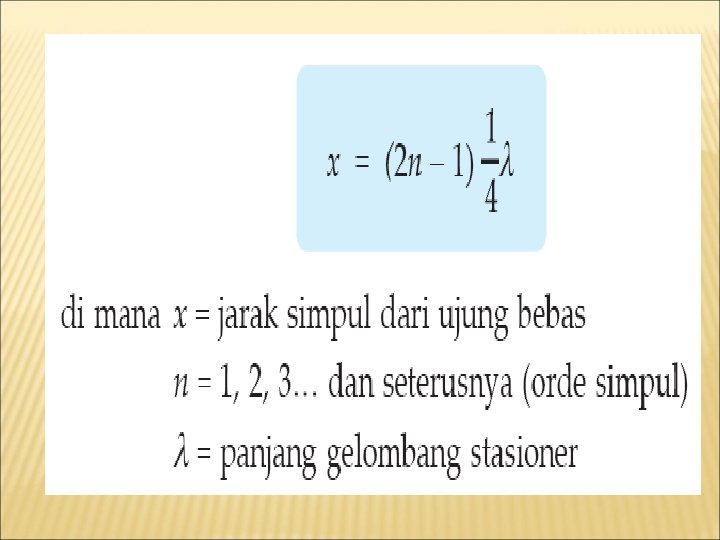

Maka letak simpul-simpul gelombang stasioner pada ujung bebas akan terjadi sama dengan nol jika cos kx = 0,

Perut gelombang terjadi mencapai harga maksimum, jika cos kx = 1, jadi nilai kx adalah

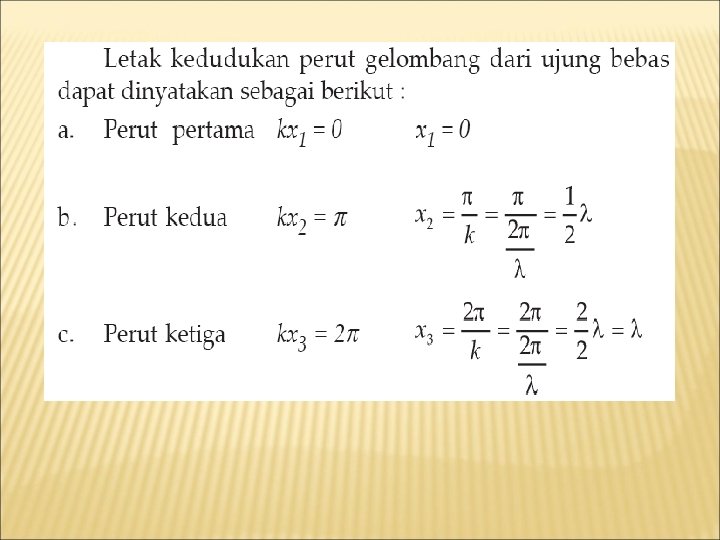

Dari data tersebut letak kedudukan perut-perut gelombang stasioner dari ujung bebas dapat dinyatakan dalam persamaan : Ada juga X =(2 n). /4

Contoh SOAL Sebuah tali yang panjang, salah satu ujungnya digetarkan terus-menerus dengan amplitudo 10 cm, periode 2 s, sedangkan ujung yang lain dibuat bebas. Jika cepat rambat gelombang pada tali tersebut 18 cm/s dan pada tali terjadi gelombang stasioner, tentukanlah : a. amplitudo gelombang stasioner pada titik P yang berjarak 12 cm dari ujung bebas, b. letak simpul ke-2 dan perut ke-3 dari ujung bebas.

Sebuah tali panjangnya 75 cm digetarkan harmonik naik turun pada salah satu ujungnya sedang ujung lainnya bebas bergerak. Pertanya : a. Jika perut ke lima berjarak 25 cm dari titik asal getaran, berapakah panjang gelombang yang terjadi. b. Berapa jarak simpul ke tiga dari titik asal getaran? Kunci : a. 25 cm b. 43, 75 cm
