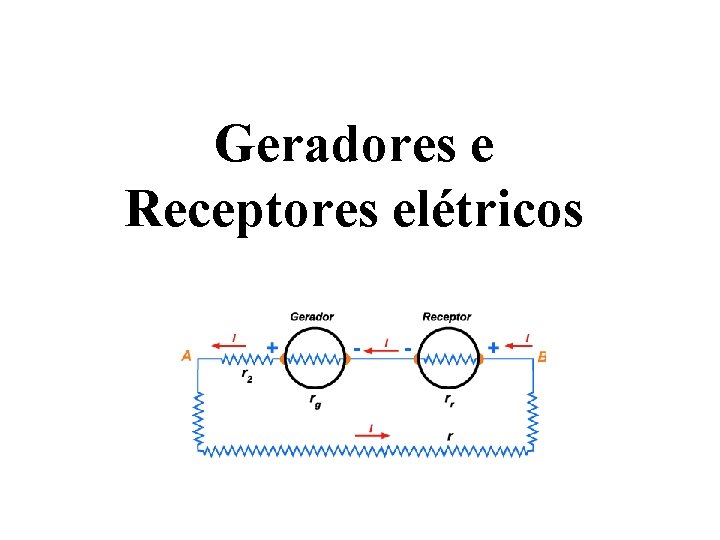

Geradores e Receptores elétricos

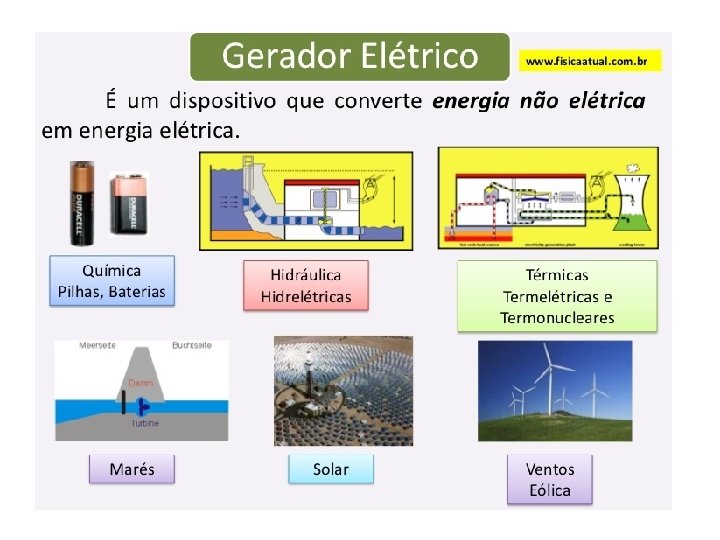

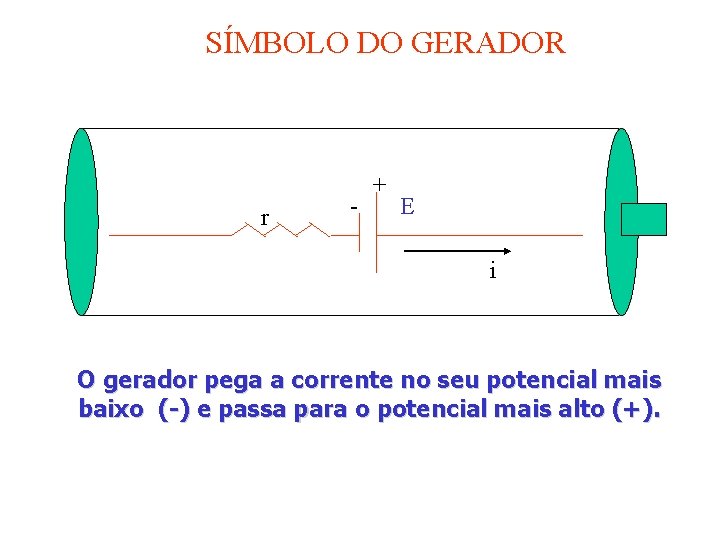

SÍMBOLO DO GERADOR r - + E i O gerador pega a corrente no seu potencial mais baixo (-) e passa para o potencial mais alto (+).

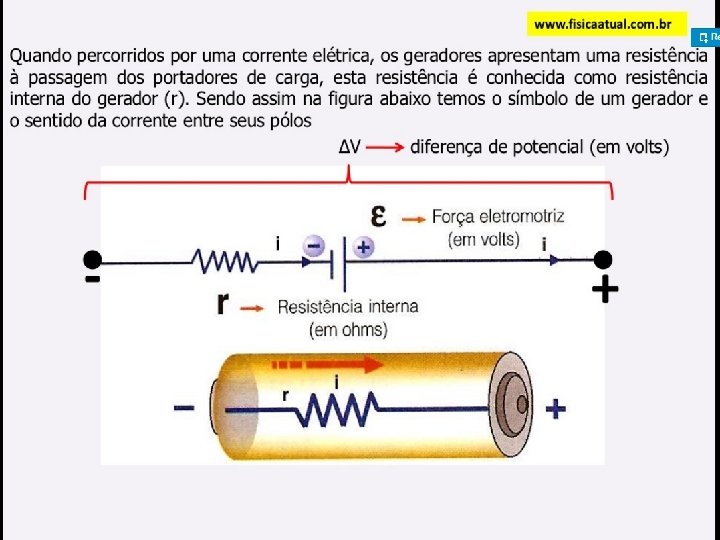

FORÇA ELETROMOTRIZ (E) Representa a energia fornecida a cada unidade de carga da corrente elétrica, ou seja, é a ddp total do gerador. E ou ε: F. E. M U: ddp útil r: resistência interna do gerador R: resistência externa do elemento que recebera energia elétrica do gerador.

EQUAÇÃO DO GERADOR U = E - Udissipado U = E – r. i Gerador ideal r=0 U=E

GRÁFICO DO GERADOR Quanto maior a corrente, maior a energia dissipada na resistência interna, e menor é a voltagem de saída. i. CC : corrente de curto-circuito, quando ligamos o gerador a uma resistência nula ou desprezível. É a maior corrente que o gerador pode dar. U = E – r. i U E icc é a corrente de curtocircuito (máxima). icc i

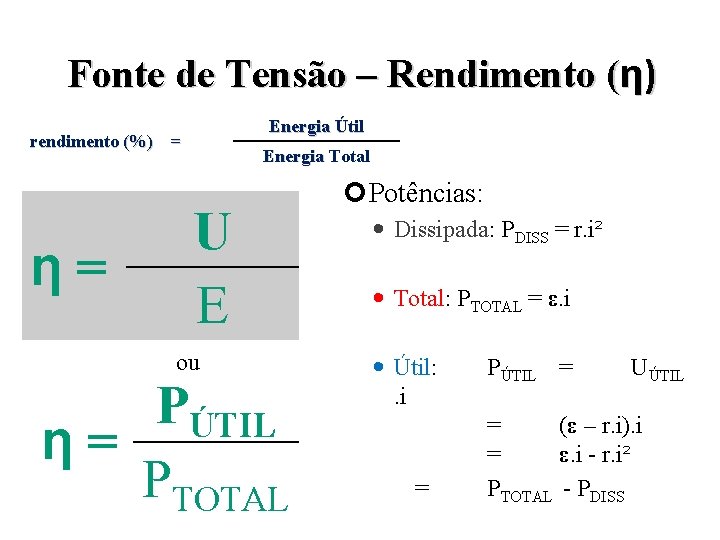

Fonte de Tensão – Rendimento (η) Energia Útil rendimento (%) = η= Energia Total U E ou PÚTIL η= PTOTAL Potências: Dissipada: PDISS = r. i² Total: PTOTAL = ε. i Útil: . i = PÚTIL = UÚTIL = (ε – r. i). i = ε. i - r. i² PTOTAL - PDISS

Série A E 1 r 1 E 2 r 2 E 3 r 3 Gerador Equivalente A Eeq req Eeq = E 1 + E 2 + E 3 B req = r 1 + r 2 + r 3 B

A Paralelo E Gerador Equivalente r A E r Eeq req B B Eeq = E E r no de geradores

RECEPTOR ELÉTRICO Dispositivo que transforma energia elétrica em outra modalidade de energia, desde que não seja totalmente em energia térmica.

SÍMBOLO DO RECEPTOR r - + E’ i O receptor pega a corrente no seu potencial mais alto (+) e passa para o potencial mais baixo (-).

FORÇA CONTRA-ELETROMOTRIZ (E’) Representa a energia elétrica que cada unidade de carga da corrente fornece ao receptor, ou seja, é a ddp ÚTIL do RECEPTOR. E´ U

EQUAÇÃO DO RECEPTOR E´ = U – r. i U = E’ + r. i Obs: A ddp U no gerador representa a ddp útil, enquanto que no receptor ele é a ddp total.

Receptores – Rendimento (η) Energia Útil rendimento (%) = Energia Total ε’ U η= ou PÚTIL η= PTOTAL Potências: Dissipada: PDISS = r. i² Útil: PÚTIL = ε’. i Total : PTOTAL = UTOTAL. i = (ε’ + r. i). i = ε’. i + r. i² = PÚTIL + PDISS

Gráfico de U por i do RECEPTOR Voltagem total consumida UTOTAL ε' 0 Quanto maior a corrente, maior a energia dissipada na resistência interna, e MAIOR é a voltagem total consumida. Corrente i
