GERADOR ELÉTRICO Dispositivo que transforma uma certa forma de energia em energia elétrica.

SÍMBOLO DO GERADOR r - + E i O gerador pega a corrente no seu potencial mais baixo (-) e passa para o potencial mais alto (+).

FORÇA ELETROMOTRIZ (E) Representa a energia fornecida a cada unidade de carga da corrente elétrica, ou seja, é a ddp total do gerador. E: F. E. M U: ddp útil r: resistência interna do gerador R: resistência externa do elemento que recebera energia elétrica do gerador.

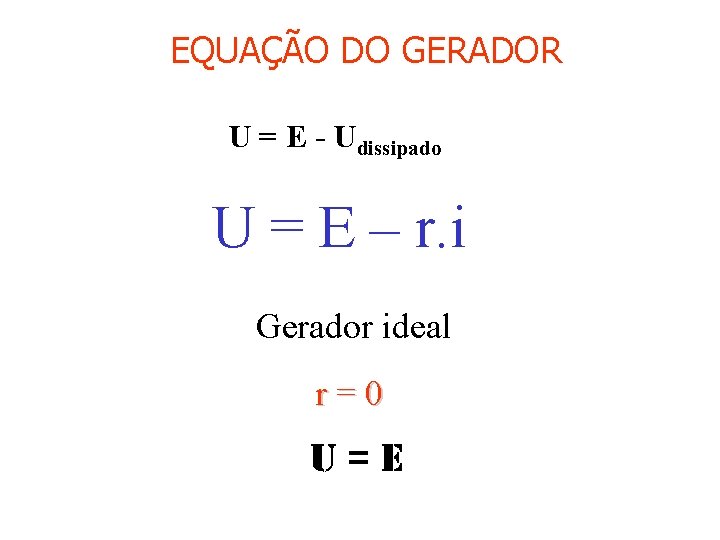

EQUAÇÃO DO GERADOR U = E - Udissipado U = E – r. i Gerador ideal r=0 U=E

GRÁFICO DO GERADOR U = E – r. i U icc é a corrente de curtocircuito (máxima). E icc i

Série A E 1 r 1 E 2 r 2 E 3 r 3 Gerador Equivalente A Eeq req Eeq = E 1 + E 2 + E 3 B req = r 1 + r 2 + r 3 B

A Paralelo E Gerador Equivalente r A E r Eeq req B B Eeq = E E r no de geradores

RECEPTOR ELÉTRICO Dispositivo que transforma energia elétrica em outra modalidade de energia, desde que não seja totalmente em energia térmica.

SÍMBOLO DO RECEPTOR r - + E’ i O receptor pega a corrente no seu potencial mais alto (+) e passa para o potencial mais baixo (-).

FORÇA CONTRA-ELETROMOTRIZ (E’) Representa a energia elétrica que cada unidade de carga da corrente fornece ao receptor, ou seja, é a ddp ÚTIL do RECEPTOR. E´ U

EQUAÇÃO DO RECEPTOR E´ = U – r. i U = E’ + r. i Obs: A ddp U no gerador representa a ddp útil, enquanto que no receptor ele é a ddp total.

GRÁFICO DO RECEPTOR U E’ i

LEIS DE KIRCHHOFF Lei dos nós

LEI DAS MALHAS E 1, E 4 são geradores. E 2, E 3 são receptores. R são resistores Adotamos para E: (-) nos geradores e (+) nos receptores

LEI DE OHM GENERALIZADA

Na figura a seguir observa-se um circuito elétrico com dois geradores (E 1 e E 2) e alguns resistores. Utilizando a 1ª lei de Kircchoff ou lei dos nós, pode-se afirmar que a) i 1 = i 2 – i 3 b) i 2 + i 4 = i 5 c) i 4 + i 7 = i 6 d) i 2 + i 3 = i 1 e) i 1 + i 4 + i 6 = 0. Resp. : D

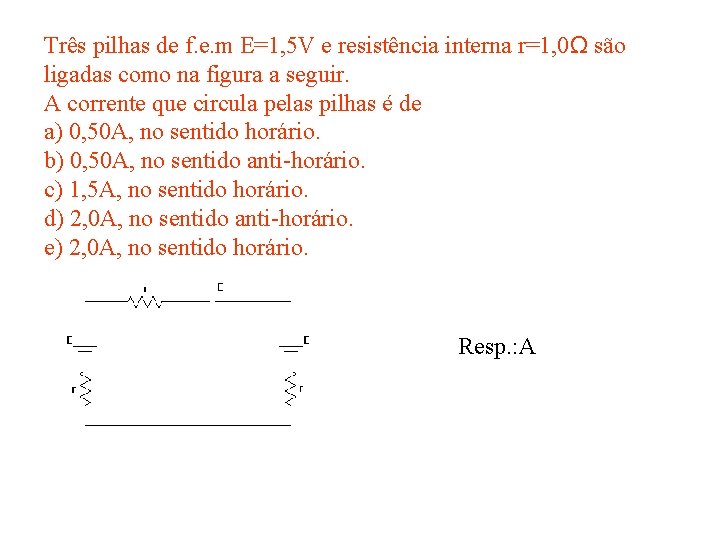

Três pilhas de f. e. m E=1, 5 V e resistência interna r=1, 0Ω são ligadas como na figura a seguir. A corrente que circula pelas pilhas é de a) 0, 50 A, no sentido horário. b) 0, 50 A, no sentido anti-horário. c) 1, 5 A, no sentido horário. d) 2, 0 A, no sentido anti-horário. e) 2, 0 A, no sentido horário. Resp. : A

(uem) Considere o circuito eletrico abaixo, em que e 1 = 30 V; e 2 = 120 V; R 1 = 30 Ω ; R 2 = 60 Ω e R 3 = 30 Ω. Assinale a alternativa que corresponde a corrente eletrica que passa por R 3. (Considere ” 1 e ” 2 geradores ideais. )

O valor da intensidade de correntes (em A) no circuito a seguir é: a) 1, 50 b) 0, 62 c) 1, 03 d) 0, 50 e) 0, 30

SISTEMAS DE MALHAS -Use a lei dos nós em um dos nós. -Para cada malha, escolha um sentido para circulação da corrente(caso exista dois sentidos). -Use a lei das malhas para cada uma das malhas, resultando em um sistema de equações.

(Uem) Relativamente ao circuito elétrico representado na figura a seguir, assuma que R 1 = 10, 0 Ω, R 2 = 15, 0 Ω, R 3 = 5, 0 Ω, ”E 1 = 240, 0 m. V e E 2 = 100, 0 m. V. Assinale o que for correto. R 1 a R 3 b i 1 ε 1 i 3 R i 2 2 d c ε 2

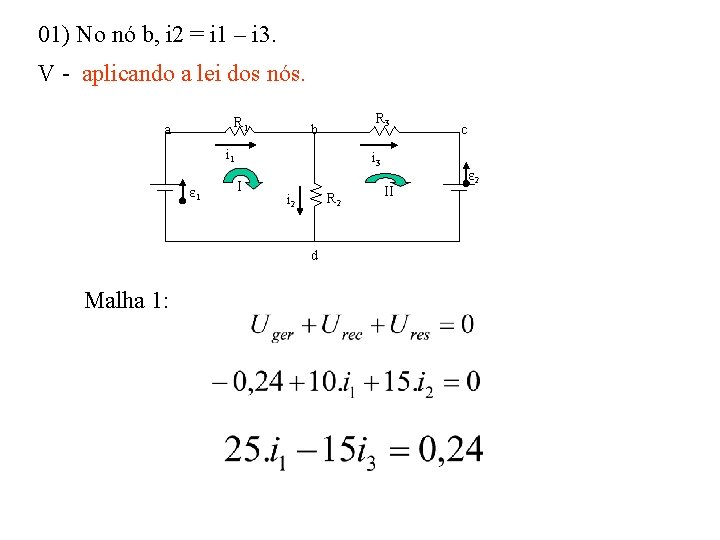

01) No nó b, i 2 = i 1 – i 3. V - aplicando a lei dos nós. R 1 a R 3 b i 1 ε 1 i 3 I R 2 i 2 d Malha 1: II c ε 2

R 1 a R 3 b i 1 ε 1 i 3 I R 2 i 2 d Malha 2: II c ε 2

i 1=0, 012 A i 2=0, 008 A i 3= 0, 004 A

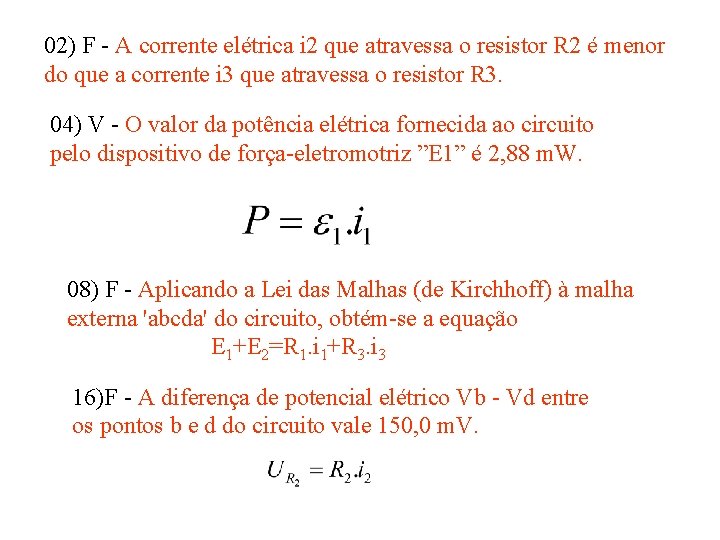

02) F - A corrente elétrica i 2 que atravessa o resistor R 2 é menor do que a corrente i 3 que atravessa o resistor R 3. 04) V - O valor da potência elétrica fornecida ao circuito pelo dispositivo de força-eletromotriz ”E 1” é 2, 88 m. W. 08) F - Aplicando a Lei das Malhas (de Kirchhoff) à malha externa 'abcda' do circuito, obtém-se a equação E 1+E 2=R 1. i 1+R 3. i 3 16)F - A diferença de potencial elétrico Vb - Vd entre os pontos b e d do circuito vale 150, 0 m. V.

32) F - A potência dissipada no resistor R 2 vale 1, 50 m. W. 64) V - O valor da potência elétrica dissipada pelo dispositivo de força-contra-eletromotriz E 2‚ é 0, 40 m. W.
