Geometrick podstata map 1 ZKLADN POJMY KARTOGRAFIE vda

Geometrická podstata map 1

ZÁKLADNÍ POJMY • KARTOGRAFIE - věda, která se zabývá zhotovováním a studiem map • MAPA - zobrazení zemského povrchu do roviny ve zmenšené podobě • KARTOGRAFICKÁ ZOBRAZENÍ – způsoby, kterými zobrazujeme zemský povrch do roviny

KARTOGRAFICKÁ ZOBRAZENÍ (učebnice Příroda a lidé Země 12 -13, modrý atlas 148, bílý atlas – přední vnitřní desky) 2

KARTOGRAFICKÁ ZOBRAZENÍ • Kritéria členění : • zkreslení • druh zobrazovací plochy • poloha konstrukční osy

KARTOGRAFICKÁ ZOBRAZENÍ PODLE ZKRESLENÍ • DÉLKOJEVNÁ (stejnodélná, ekvidistantní) – nezkreslují vzdálenosti, ale zkreslují plochy a úhly • ÚHLOJEVNÁ (stejnoúhlá, konformní) – věrně zachycují úhly, zkreslují délky a plochy • PLOCHOJEVNÁ (stejnoplochá, ekvivalentní) – zachovávají poměry ploch, zkreslují úhly a délky • VYROVNÁVACÍ (kompenzační) – zkresluje vše, ale méně (kompromisní zobrazení)

KARTOGRAFICKÁ ZOBRAZENÍ PODLE DRUHU ZOBRAZOVACÍ PLOCHY • • AZIMUTÁLNÍ – rovina VÁLCOVÁ – plášť válce KUŽELOVÁ – plášť kužele OBECNÁ – odvození podle matematických požadavků (např. mapa světa na jednom listu – polykónické zobrazení CNIIGAi. K 1950)

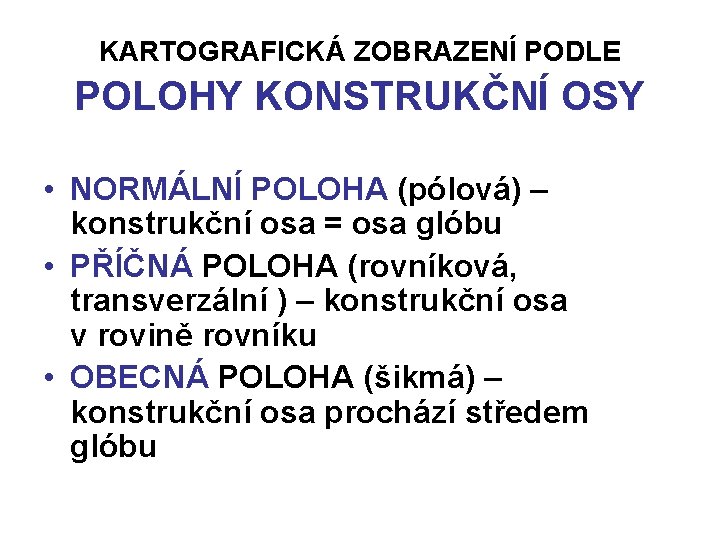

KARTOGRAFICKÁ ZOBRAZENÍ PODLE POLOHY KONSTRUKČNÍ OSY • NORMÁLNÍ POLOHA (pólová) – konstrukční osa = osa glóbu • PŘÍČNÁ POLOHA (rovníková, transverzální ) – konstrukční osa v rovině rovníku • OBECNÁ POLOHA (šikmá) – konstrukční osa prochází středem glóbu

GEOGRAFICKÁ POLOHA • GEOGRAFICKÁ SÍŤ : • soubor rovnoběžek a poledníků na mapě (určují zeměpisnou polohu každého místa na Zemi) 3

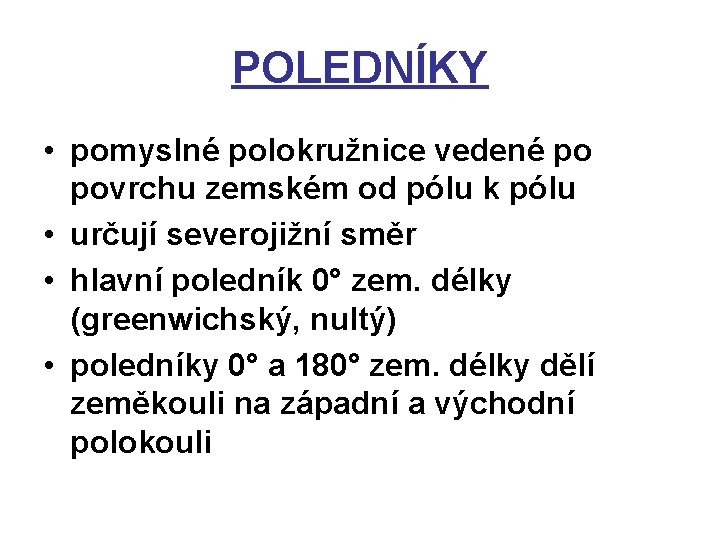

POLEDNÍKY • pomyslné polokružnice vedené po povrchu zemském od pólu k pólu • určují severojižní směr • hlavní poledník 0° zem. délky (greenwichský, nultý) • poledníky 0° a 180° zem. délky dělí zeměkouli na západní a východní polokouli

POLEDNÍKY 4 5

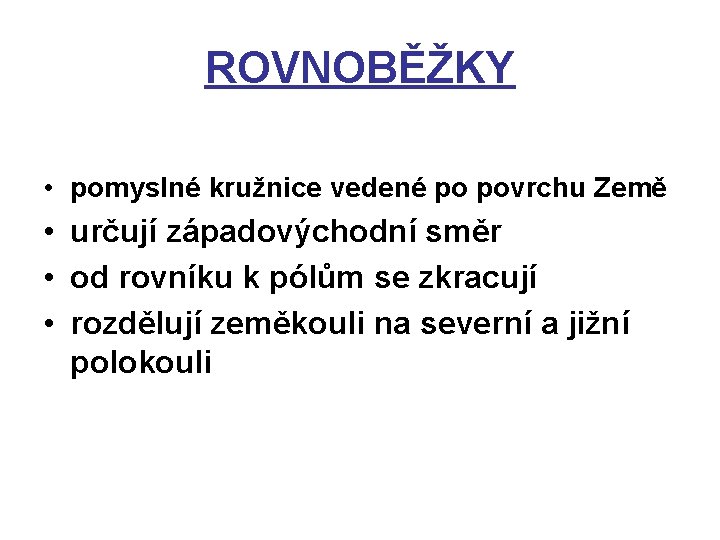

ROVNOBĚŽKY • pomyslné kružnice vedené po povrchu Země • určují západovýchodní směr • od rovníku k pólům se zkracují • rozdělují zeměkouli na severní a jižní polokouli

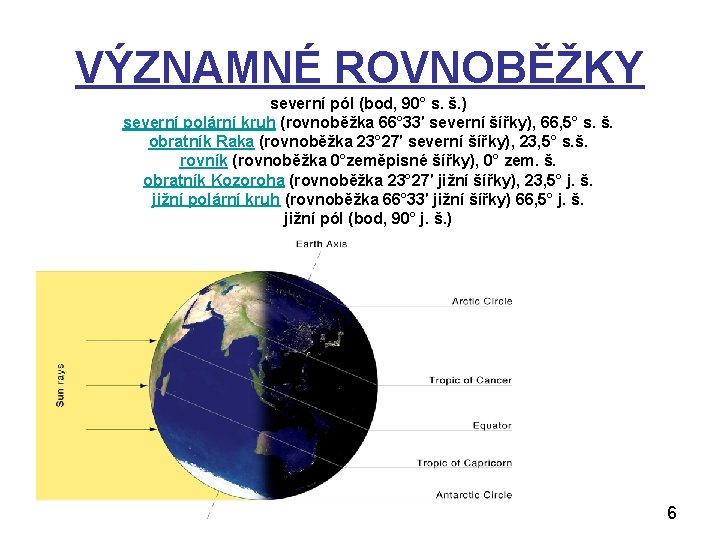

VÝZNAMNÉ ROVNOBĚŽKY severní pól (bod, 90° s. š. ) severní polární kruh (rovnoběžka 66° 33′ severní šířky), 66, 5° s. š. obratník Raka (rovnoběžka 23° 27′ severní šířky), 23, 5° s. š. rovník (rovnoběžka 0°zeměpisné šířky), 0° zem. š. obratník Kozoroha (rovnoběžka 23° 27′ jižní šířky), 23, 5° j. š. jižní polární kruh (rovnoběžka 66° 33′ jižní šířky) 66, 5° j. š. jižní pól (bod, 90° j. š. ) 6

ZEMĚPISNÉ SOUŘADNICE • ZEMĚPISNÁ ŠÍŘKA ( φ ) – úhel mezi rovinou rovníku a spojnicí středu Země s bodem na zemském povrchu • 0°- 90° na sever – severní šířka (s. š. ) • 0°- 90° na jih – jižní šířka (j. š. ) • ZEMĚPISNÁ DÉLKA ( λ) – úhel mezi dvěma poledníky – nultým a místním • 0°- 180°na východ – východní délka (v. d. ) • 0°- 180°na západ – západní délka (z. d. )

ZEMĚPISNÉ SOUŘADNICE porovnejte s obrázkem v učebnici (Pa. LZ) na straně 13 7

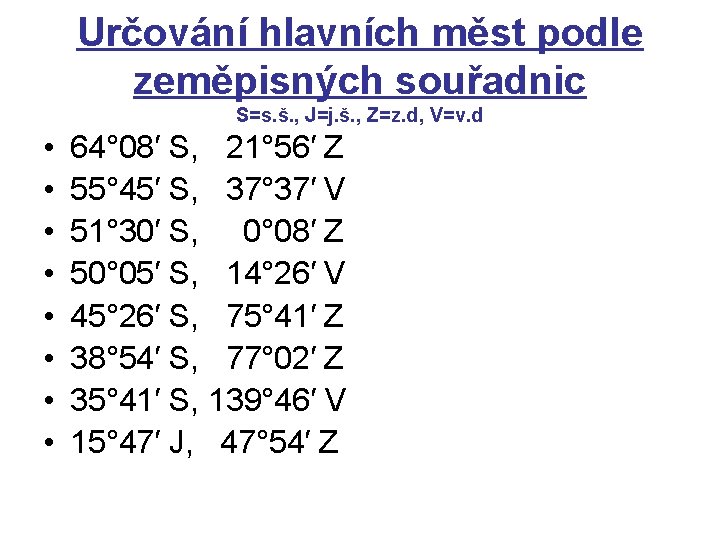

Určování hlavních měst podle zeměpisných souřadnic S=s. š. , J=j. š. , Z=z. d, V=v. d • • 64° 08′ S, 21° 56′ Z 55° 45′ S, 37° 37′ V 51° 30′ S, 0° 08′ Z 50° 05′ S, 14° 26′ V 45° 26′ S, 75° 41′ Z 38° 54′ S, 77° 02′ Z 35° 41′ S, 139° 46′ V 15° 47′ J, 47° 54′ Z

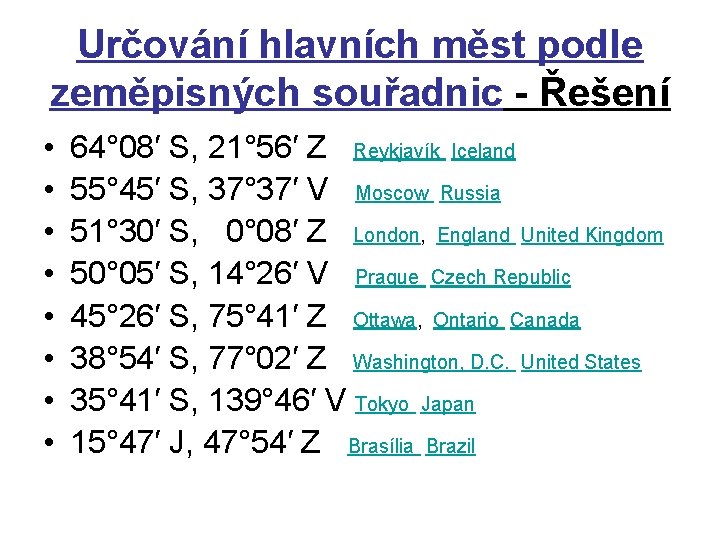

Určování hlavních měst podle zeměpisných souřadnic - Řešení • • 64° 08′ S, 21° 56′ Z Reykjavík Iceland 55° 45′ S, 37° 37′ V Moscow Russia 51° 30′ S, 0° 08′ Z London, England United Kingdom 50° 05′ S, 14° 26′ V Prague Czech Republic 45° 26′ S, 75° 41′ Z Ottawa, Ontario Canada 38° 54′ S, 77° 02′ Z Washington, D. C. United States 35° 41′ S, 139° 46′ V Tokyo Japan 15° 47′ J, 47° 54′ Z Brasília Brazil

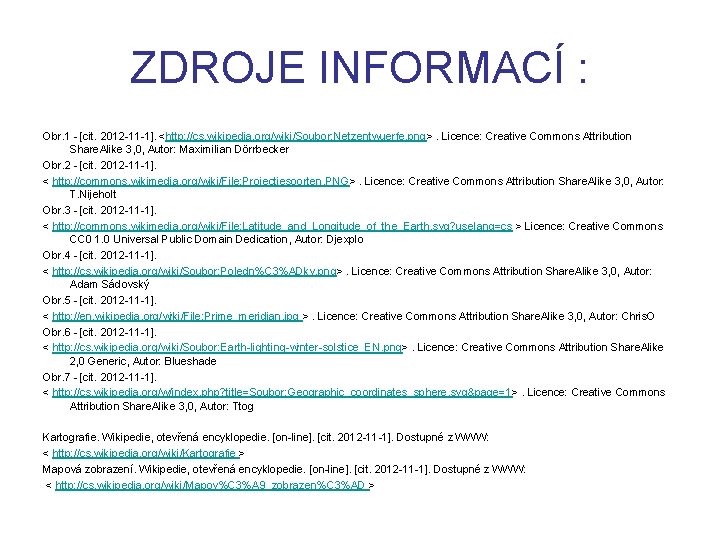

ZDROJE INFORMACÍ : Obr. 1 - [cit. 2012 -11 -1]. <http: //cs. wikipedia. org/wiki/Soubor: Netzentwuerfe. png>. Licence: Creative Commons Attribution Share. Alike 3, 0, Autor: Maximilian Dörrbecker Obr. 2 - [cit. 2012 -11 -1]. < http: //commons. wikimedia. org/wiki/File: Projectiesoorten. PNG>. Licence: Creative Commons Attribution Share. Alike 3, 0, Autor: T. Nijeholt Obr. 3 - [cit. 2012 -11 -1]. < http: //commons. wikimedia. org/wiki/File: Latitude_and_Longitude_of_the_Earth. svg? uselang=cs > Licence: Creative Commons CC 0 1. 0 Universal Public Domain Dedication, Autor: Djexplo Obr. 4 - [cit. 2012 -11 -1]. < http: //cs. wikipedia. org/wiki/Soubor: Poledn%C 3%ADky. png>. Licence: Creative Commons Attribution Share. Alike 3, 0, Autor: Adam Sádovský Obr. 5 - [cit. 2012 -11 -1]. < http: //en. wikipedia. org/wiki/File: Prime_meridian. jpg >. Licence: Creative Commons Attribution Share. Alike 3, 0, Autor: Chris. O Obr. 6 - [cit. 2012 -11 -1]. < http: //cs. wikipedia. org/wiki/Soubor: Earth-lighting-winter-solstice_EN. png>. Licence: Creative Commons Attribution Share. Alike 2, 0 Generic, Autor: Blueshade Obr. 7 - [cit. 2012 -11 -1]. < http: //cs. wikipedia. org/w/index. php? title=Soubor: Geographic_coordinates_sphere. svg&page=1>. Licence: Creative Commons Attribution Share. Alike 3, 0, Autor: Ttog Kartografie. Wikipedie, otevřená encyklopedie. [on-line]. [cit. 2012 -11 -1]. Dostupné z WWW: < http: //cs. wikipedia. org/wiki/Kartografie > Mapová zobrazení. Wikipedie, otevřená encyklopedie. [on-line]. [cit. 2012 -11 -1]. Dostupné z WWW: < http: //cs. wikipedia. org/wiki/Mapov%C 3%A 9_zobrazen%C 3%AD >

TIŠTĚNÉ ZDROJE INFORMACÍ : • Bičík, Ivan; Janský, Bohumír a kol. Příroda a lidé Země. Učebnice zeměpisu pro střední školy. Praha: Nakladatelství České geografické společnosti, s. r. o. , 2004. 1. vydání, ISBN 80 -86034 -453 • Valenta, Václav a kol. Maturita ze zeměpisu. Studijní příručka pro maturanty. Praha: Nakladatelství České geografické společnosti, s. r. o. , 2000. 1. vydání, ISBN 80 -86034 -44 -5 • Klímová, Eva. Školní atlas světa. Praha: Kartografie Praha, a. s. , 2004. 1. vydání, ISBN 80 -7011730 -3 • Hanus, Martin; Šídlo, Luděk. Školní atlas dnešního světa. Nakladatelství Terra, s. r. o. 2011. 1. vydání. ISBN 978 -80 -902282 -6 -9
