GEOMETRI Pengertian titik garis dan bidang Pengertian Titik

GEOMETRI ●

Pengertian titik, garis dan bidang

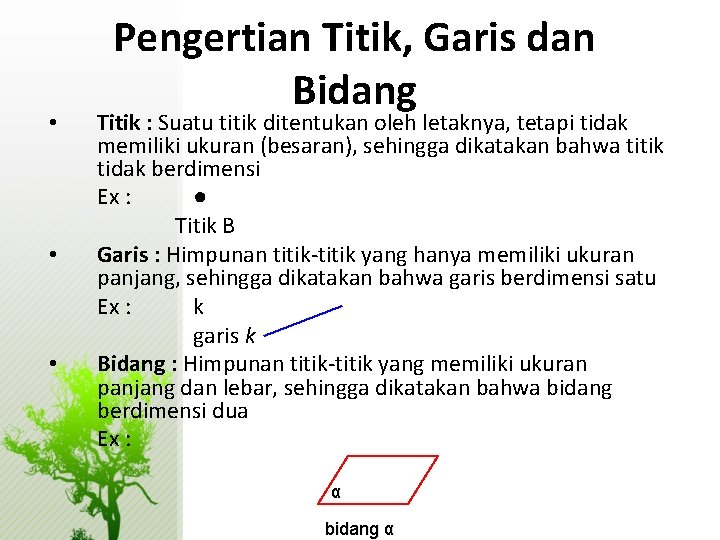

• • • Pengertian Titik, Garis dan Bidang Titik : Suatu titik ditentukan oleh letaknya, tetapi tidak memiliki ukuran (besaran), sehingga dikatakan bahwa titik tidak berdimensi Ex : ● Titik B Garis : Himpunan titik-titik yang hanya memiliki ukuran panjang, sehingga dikatakan bahwa garis berdimensi satu Ex : k garis k Bidang : Himpunan titik-titik yang memiliki ukuran panjang dan lebar, sehingga dikatakan bahwa bidang berdimensi dua Ex : α bidang α

KONSEP TITIK, SUDUT DAN GARIS unsur yang tidak terdefinisi unsur yang terdefinisi aksiom a/ postulat teorem a/ dalil

AKSIOMA GARIS DAN BIDANG • Aksioma (postulat) adalah pernyataan yang diandaikan dalam sebuah sistem dan kebenarannya itu harus diterima tanpa pembuktian

Aksioma - aksioma Euclides

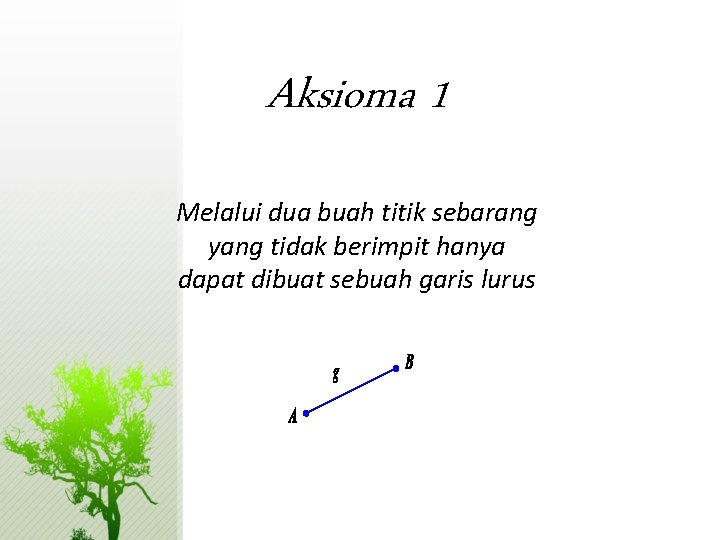

Aksioma 1 Melalui dua buah titik sebarang yang tidak berimpit hanya dapat dibuat sebuah garis lurus

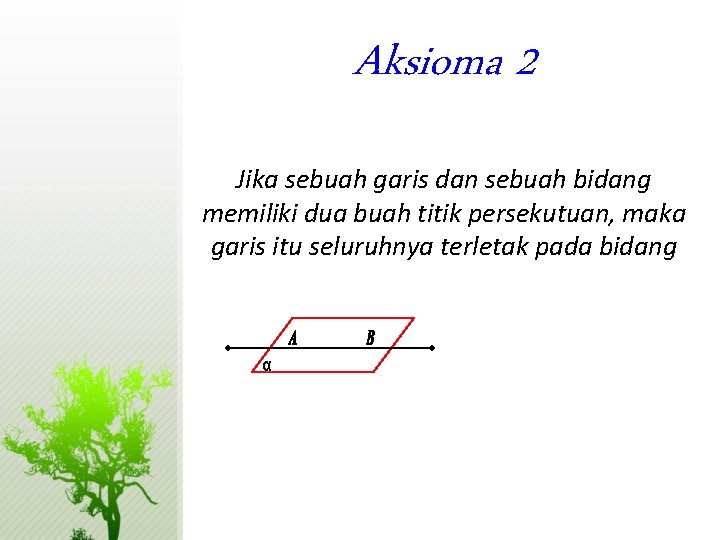

Aksioma 2 Jika sebuah garis dan sebuah bidang memiliki dua buah titik persekutuan, maka garis itu seluruhnya terletak pada bidang α

Aksioma 3 Melalui tiga buah titik sebarang tidak segaris hanya dapat dibuat sebuah bidang ● α ● ●

Selanjutnya dapat diturunkan empat buah dalil (teorema) untuk menentukan sebuah bidang

Dalil 1 Sebuah bidang ditentukan oleh tiga titik sebarang yang tidak segaris ●z α ●x●y

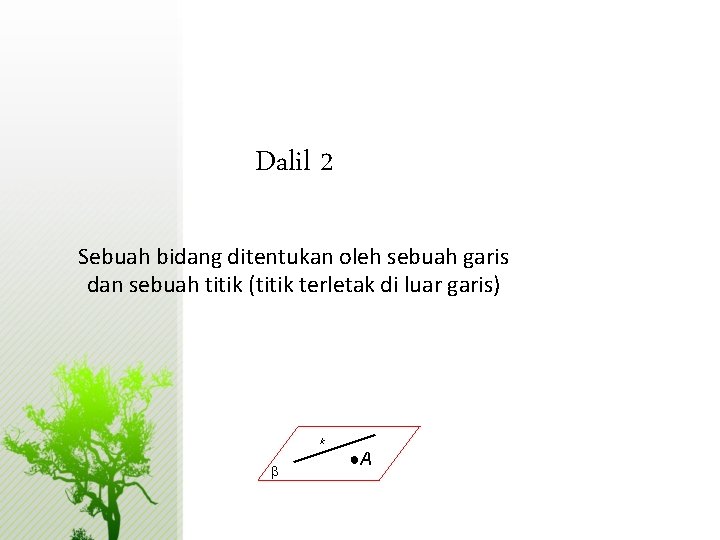

Dalil 2 Sebuah bidang ditentukan oleh sebuah garis dan sebuah titik (titik terletak di luar garis) k β ●A

Dalil 3 Sebuah bidang ditentukan oleh dua buah garis berpotongan α

4 Dalil Sebuah bidang ditentukan oleh dua buah garis sejajar α

Kedudukan Titik Terhadap Garis Titik Terletak pada Garis Sebuah titik A dikatakan terletak pada garis g, jika titik A dapat dilalui oleh garis g

Titik di luar garis Sebuah titik A dikatakan berada di luar garis g, jika titik A tidak dapat dilalui oleh garis g ●

Kedudukan Titik Terhadap Bidang

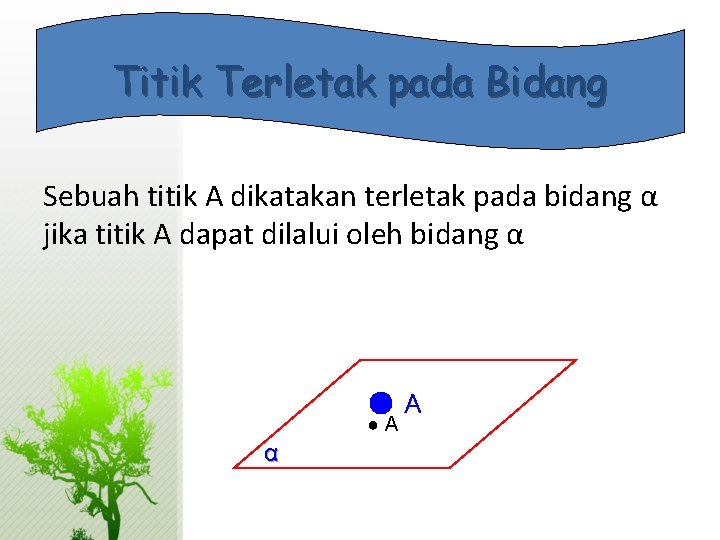

Titik Terletak pada Bidang Sebuah titik A dikatakan terletak pada bidang α jika titik A dapat dilalui oleh bidang α ●A ●A α

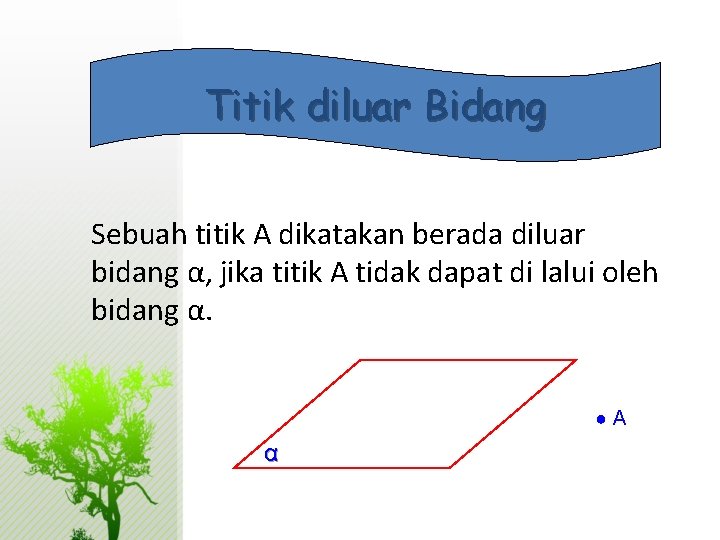

Titik diluar Bidang Sebuah titik A dikatakan berada diluar bidang α, jika titik A tidak dapat di lalui oleh bidang α. ●A α

kedudukan garis terhadap garis dan garis terhadap bidang

Kedudukan garis terhadap garis lain Ada tiga kemungkinan kedudukan sebuah garis terhadap garis lain dalam sebuah bangun ruang, yaitu : • Berpotongan • Sejajar • Bersilangan

Dua Garis berpotongan Dua buah garis g dan h dikatakan berpotongan, Jika kedua garis itu terletak pada sebuah bidang dan memiliki sebuah titik persekutuan. Titik persekutuan ini disebut titik potong. Ex : α Garis g dan h berpotongan A disebut titik potong atau titik persekutuandititik A

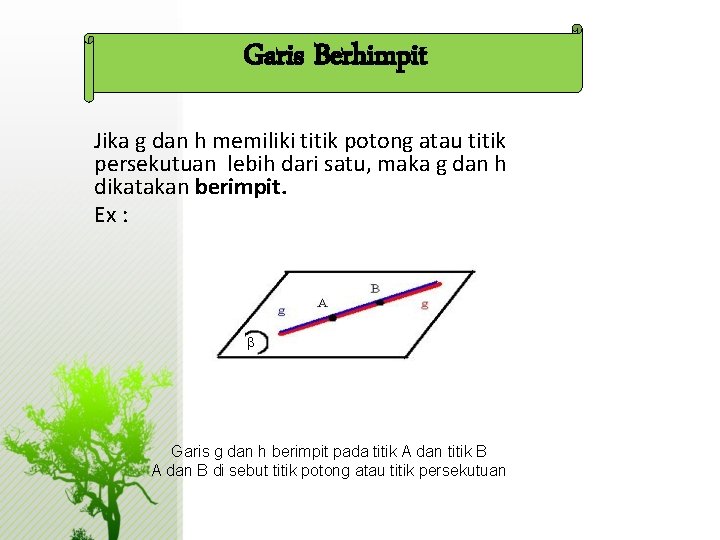

Garis Berhimpit Jika g dan h memiliki titik potong atau titik persekutuan lebih dari satu, maka g dan h dikatakan berimpit. Ex : β Garis g dan h berimpit pada titik A dan titik B A dan B di sebut titik potong atau titik persekutuan

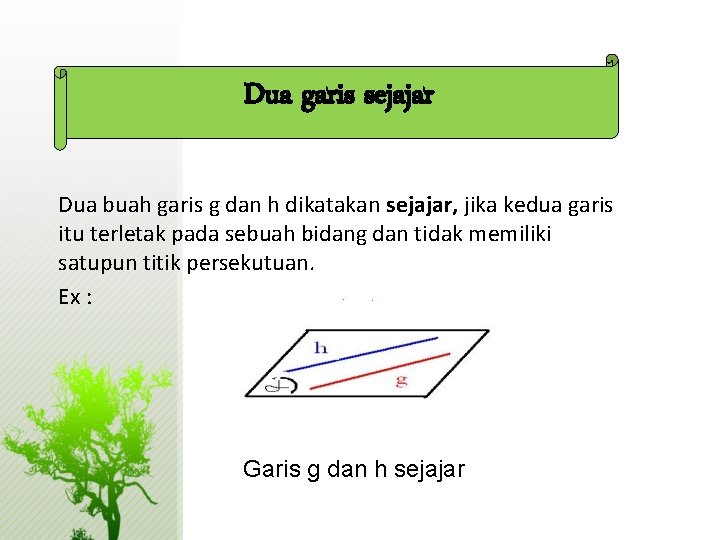

Dua garis sejajar Dua buah garis g dan h dikatakan sejajar, jika kedua garis itu terletak pada sebuah bidang dan tidak memiliki satupun titik persekutuan. Ex : Garis g dan h sejajar

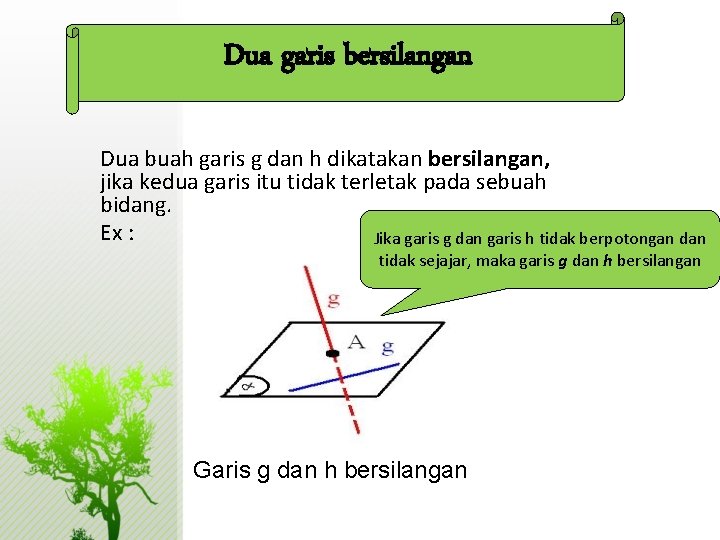

Dua garis bersilangan Dua buah garis g dan h dikatakan bersilangan, jika kedua garis itu tidak terletak pada sebuah bidang. Ex : Jika garis g dan garis h tidak berpotongan dan tidak sejajar, maka garis g dan h bersilangan Garis g dan h bersilangan

Contoh & Jawab ☻Diketahui : Kubus ABCD. EFGH Rusuk AB sebagai wakil garis g ☻Ditanya : a) Garis – garis yang berpotongan dengan garis g b) Garis – garis yang sejajar dengan garis g c) Garis – garis yang bersilangan dengan garis g AD, AE, BC, dan BF DC, EF, dan HB CG, DH, EH, dan FG

☻Jawab : a) Garis – garis yang berpotongan dengan garis g adalah garis – garis AD, AE, BC, dan BF b) Garis – garis yang sejajar dengan garis g adalah garis –garis DC, EF, dan HB c) Garis – garis yang bersilangan dengan garis g adalah garis – garis CG, DH, EH, dan FG

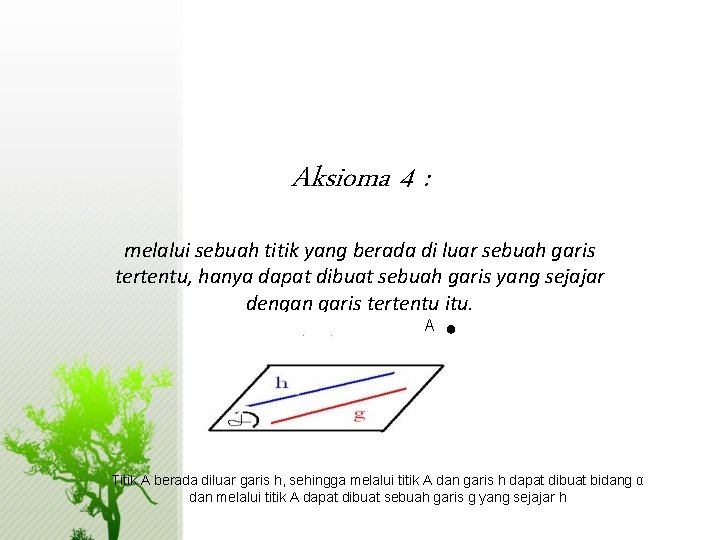

Aksioma 4 : melalui sebuah titik yang berada di luar sebuah garis tertentu, hanya dapat dibuat sebuah garis yang sejajar dengan garis tertentu itu. Contoh : A ● Titik A berada diluar garis h, sehingga melalui titik A dan garis h dapat dibuat bidang α dan melalui titik A dapat dibuat sebuah garis g yang sejajar h

Dalil Tentang dua garis sejajar

Dalil 5 : jika garis k sejajar dengan garis l, dan garis l sejajar dengan garis m, maka garis k sejajar dengan garis m. Contoh :

Dalil 6 : Jika garis k sejajar dengan garis h dan memotong garis g, l sejajar dengan garis h dan juga memotong garis g, maka garis – garis k, l dan g terletak pada sebuah bidang. Contoh :

Dalil 7 : jika garis k sejajar garis l sedangkan garis l menembus bidang α maka garis k juga menembus bidang α. Contoh :

kedudukan Garis Tehadap Bidang Ada juga kemungkinan kedudukan sebuah garis terhadap sebuah bangun ruang, yaitu : garis terletak pada bidang garis sejajar bidang garis memotong atau menembus bidang

Contoh & jawab : ☻Diketahui : kubus ABCD, EFGH Bidang alas ABCD sebagai wakil bidang α ☻Ditanya : a) Garis – garis yang terletak pada bidang α b) Garis – garis yang sejajar dengan bidang α c) Garis – garis yang memotong dan menembus bidang α

Jawab : a) garis – garis yang terletak pada bidang α adalah garis – garis AB, AD, BC dan CD b) Garis – garis yang sejajar dengan α adalah garis – garis EF, EH, FG dan GH c) Garis – garis yang memotong dan menembus bidang α adalah garis – garis EA, FB, GC dan HD

Contoh & Jawab : ☻Diketahui : Kubus ABCD. EFGH Bidang alas ABCD mewakili bidang α ☻Ditanya : a) Garis – garis dan diagonal sisi yang teletak pada bidang α b) Garis – garis dan diagonal sisi yang sejajar dengan bidang α c) Garis – garis yang menembus bidang α

Jawab : a) Garis – garis dan diagonal sisi yang teletak pada bidang α adalah garis – garis AB, BC, CD, AD, dan AC, BD b) Garis – garis dan diagonal sisi yang sejajar dengan bidang α adalah garis – garis EF, FG, GH, EH dan EG, HF c) Garis – garis yang menembus bidang α adalah AE, BF, CG dan DH

Kedudukan Bidang Terhadap Bidang Lain

Kemungkinan kedudukan sebuah bidang terhadap bidang lain dalam sebuah bangun ruang adalah berimpit, sejajar, atau berpotongan

Dua Bidang Berimpit Bidang α dan bidang β dikatakan berimpit, jika setiap titik yang terletak pada bidang α juga terletak pada bidang β atau setiap titik yang terletak pada bidang β juga terletak pada bidang α Contoh :

Dua Bidang Sejajar Bidang α dan bidang β dikatakan sejajar jika kedua bidang itu tidak mempunyai satu pun titik persekutuan Contoh :

Dua Bidang Perpotongan Bidang α dan bidang β dikatakan berpotongan jika kedua bidang itu tepat memiliki sebuah garis persekutuan. Garis persekutuan atau garis potong merupakan tempat kedudukan titik-titik persekutuan bidang α dan bidang β. Garis persekutuan antara bidang α dan bidang β dituliskan sebagai (α, β). Contoh :

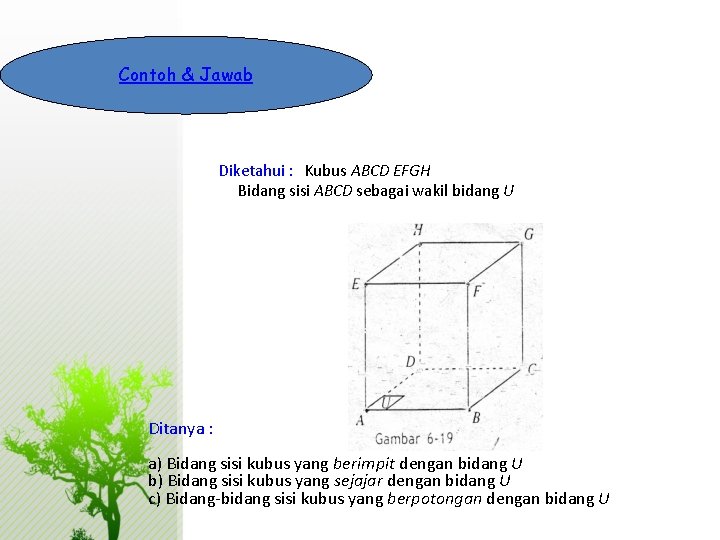

Contoh & Jawab Diketahui : Kubus ABCD EFGH Bidang sisi ABCD sebagai wakil bidang U Ditanya : a) Bidang sisi kubus yang berimpit dengan bidang U b) Bidang sisi kubus yang sejajar dengan bidang U c) Bidang-bidang sisi kubus yang berpotongan dengan bidang U

jawab : a) b) c) Bidang sisi kubus yang berimpit dengan bidang U adalah ABCD Bidang sisi kubus yang sejajar dengan bidang U adalah bidang sisi EFGH Bidang-bidang sisi kubus yang berpotongan dengan bidang U adalah bidang-bidang sisi ABFE, BCGF, CDHG, dan ADHE

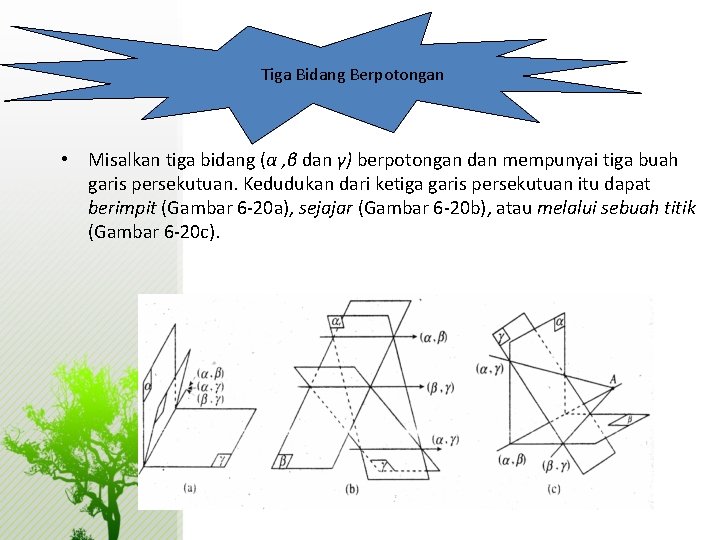

Tiga Bidang Berpotongan • Misalkan tiga bidang (α , β dan γ) berpotongan dan mempunyai tiga buah garis persekutuan. Kedudukan dari ketiga garis persekutuan itu dapat berimpit (Gambar 6 -20 a), sejajar (Gambar 6 -20 b), atau melalui sebuah titik (Gambar 6 -20 c).
