Geomanyagok Anyag polipropiln PP polietiln PE poliszter PET
- Slides: 63
Geoműanyagok
Anyag polipropilén (PP) polietilén (PE) poliészter (PET) poliamid (PA) • PP és PE a vegyi hatásoknak és az UV-sugárzásnak jobban ellenáll, de kúszásra hajlamosabbak, tartós szilárdságuk kisebb, • PET és PA érzékenyebb a vegyi hatásokra, de kedvezőbb mechanikai tulajdonságokkal bír, • paramétereik szórhatnak a gyártás megbízhatóságától függően, minőségellenőrzésük fontos • degradálódnak függően a befogadó közeg vegyi és mikrobiológiai jellemzőitől, de el nem bomlanak. • a kedvezőtlen tulajdonságaikat különböző adalékokkal javítják, • a „geo-termékek” esetében ma 120 év élettartammal számolunk, • a leromlás ellenőrzésére a töltésbe funkció nélküli betétdarabokat kell helyezni felülvizsgálat céljából, •
TERMÉKEK • geotextíliák (szőtt, nem szőtt) geotextile • georácsok (extrudált, szőtt, hegesztett) geogrid • geoszalagok geostrip • geocellák (szerelt, épített) geoweb • geoszőnyeg (hálóból, rácsból, szálból) geomat • geoháló geonet • geodrén (szalag, lemez) geodrain • geocső geopipe • geomembrán geomembrane • geoszintetikus agyagszigetelő GSL, bentonite mat • geohab geofoam • geokompozit (hidraulikai, mechanikai) geocomposite
TERMÉK
TERMÉK
T E R M É K
Funkciók 1. Erősítés (reinforcement) 2. Védelem (protection) 3. Elválasztás (separation) 4. Erózióvédelem (erosion control) 5. Szűrés (filtration) 6. Drénezés (drainage) 7. Szigetelés (sealing)

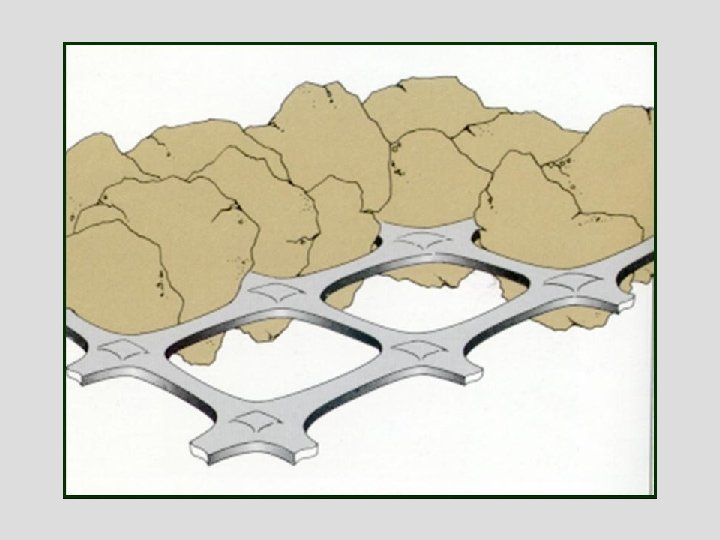

1. funkció: erősítés FUNKCI
2. funkció: védelem
3. funkció: elválasztás

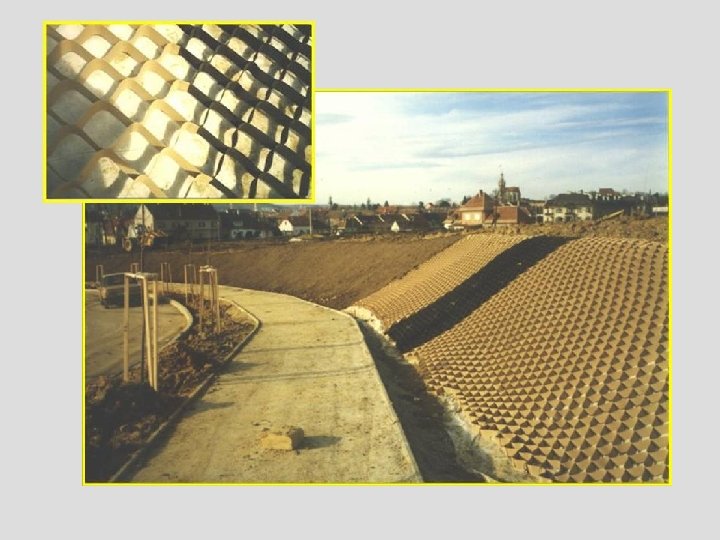

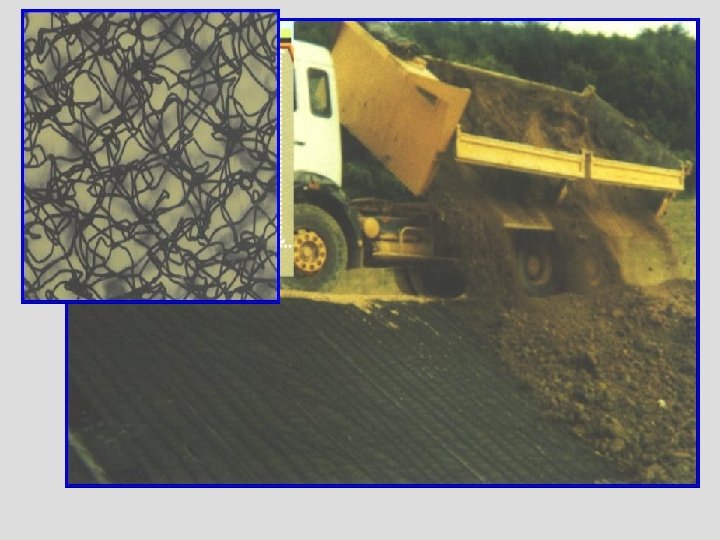

4. funkció: erózióvédelem
6. funkció: szűrés

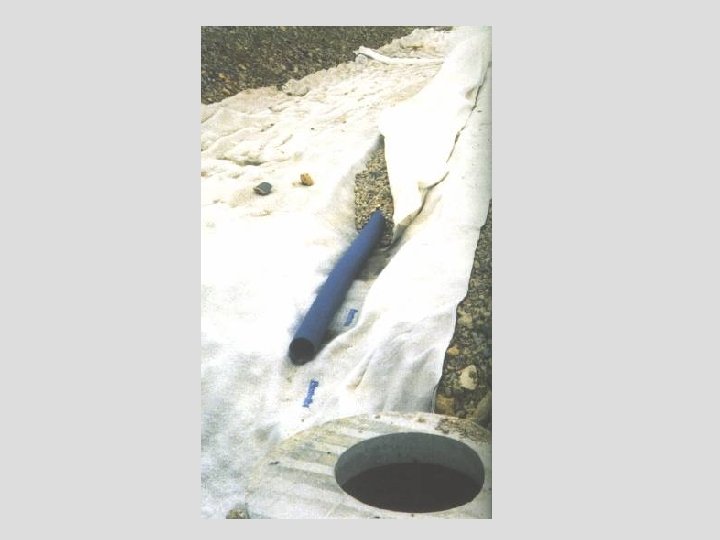

5. funkció: drénezés
7. funkció: szigetelés
Tulajdonságok
T u l a j d o n s á g o k
Tulajdonságok
T u l a j d o n s á g o k

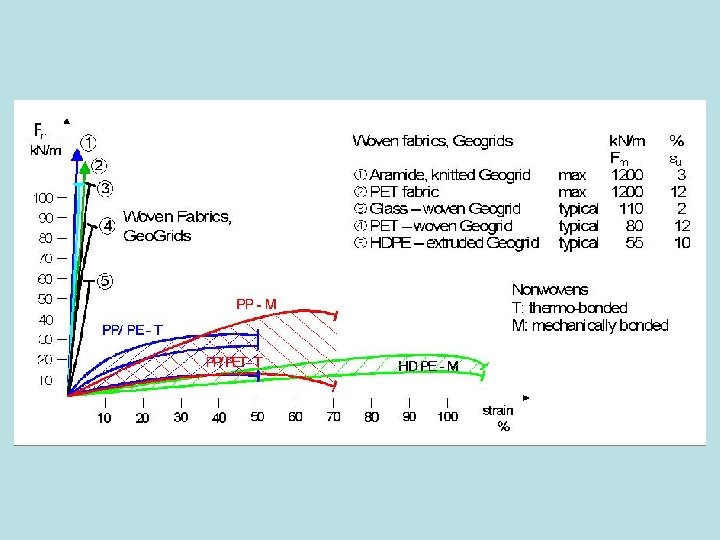

Szakító vizsgálat Wide-width tensile test (200 mm) EN ISO 10319
Statikus átszakításvizsgálat Static puncture (CBR test) EN ISO 12236
T u l a j d o n s á g o k
Tulajdonságok
Tulajdonságok
Alkalmazási körök 1. 2. 3. 4. 5. 6. 7. 8. 9. Felszín teherbírásnövelése (járhatóság) Töltésalapozás Töltéstest építése Rézsű erősítése Rézsűk erózióvédelme Támfalak építése Földművek csatlakoztatása szerkezetekhez Víztelenítő szerkezetek Vízszigetelő rendszerek

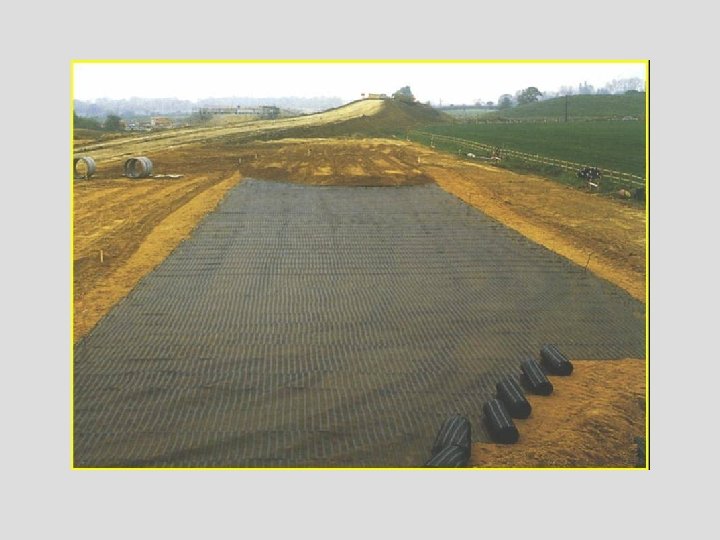

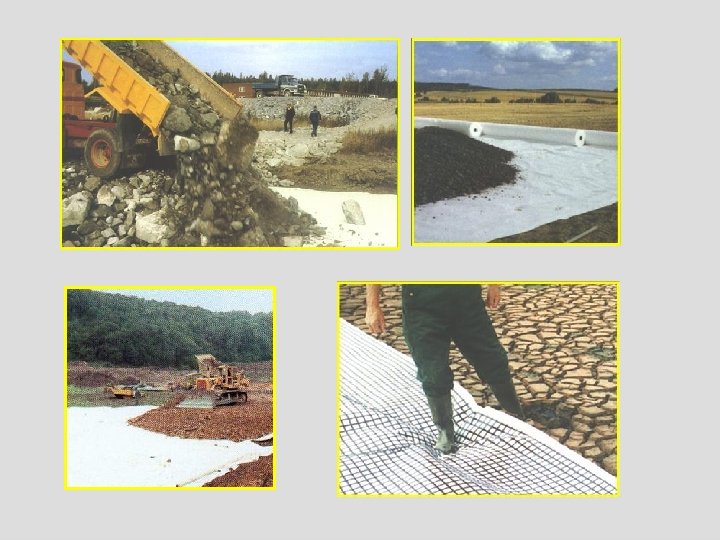

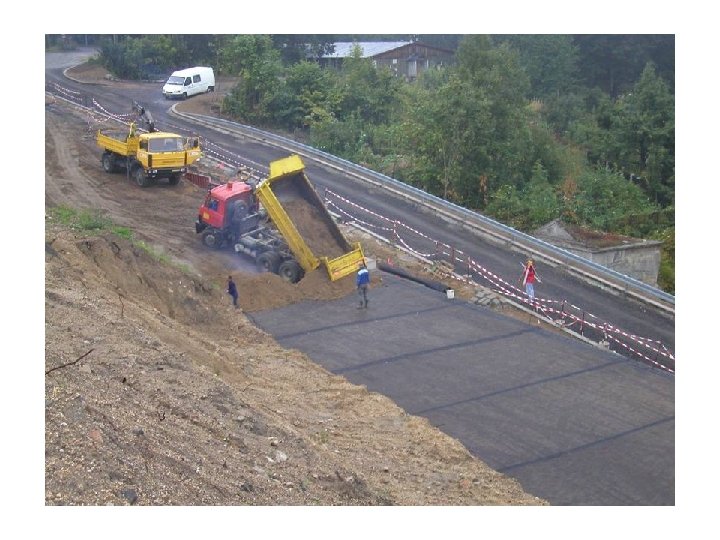

1. alkalmazási kör terep- vagy földműfelszín teherbírásnövelése
2. alkalmazási kör: töltéslapozás

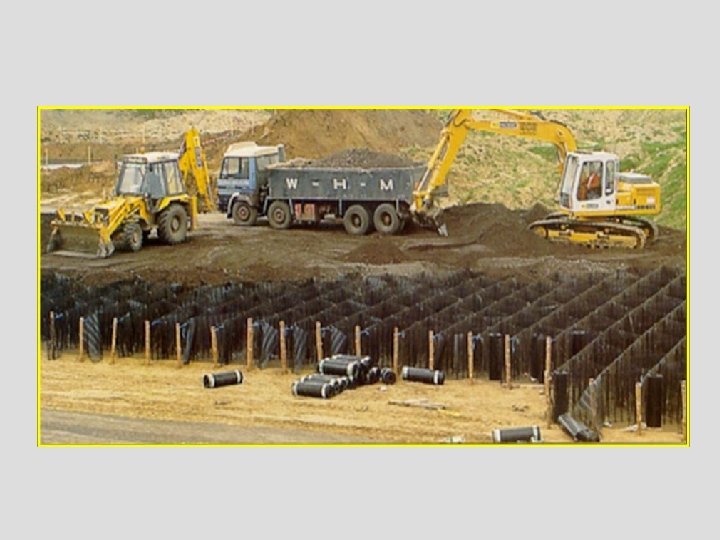

geodrének
3. alkalmazási kör: töltéstest építése
Tipikus geohab-töltés

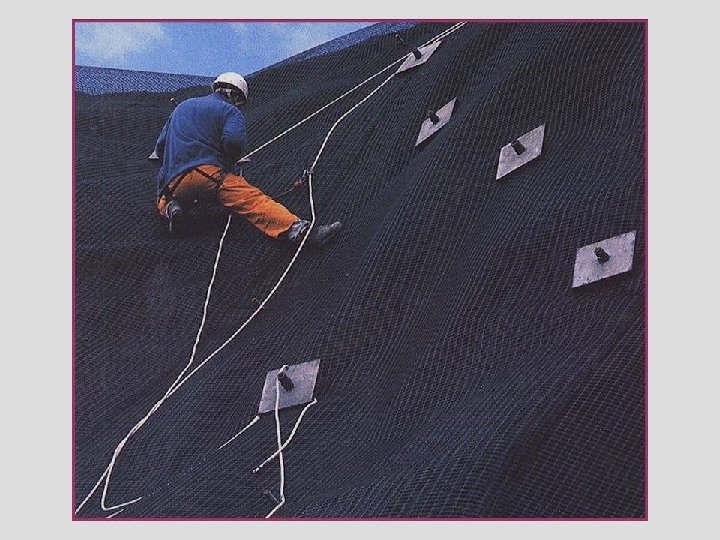

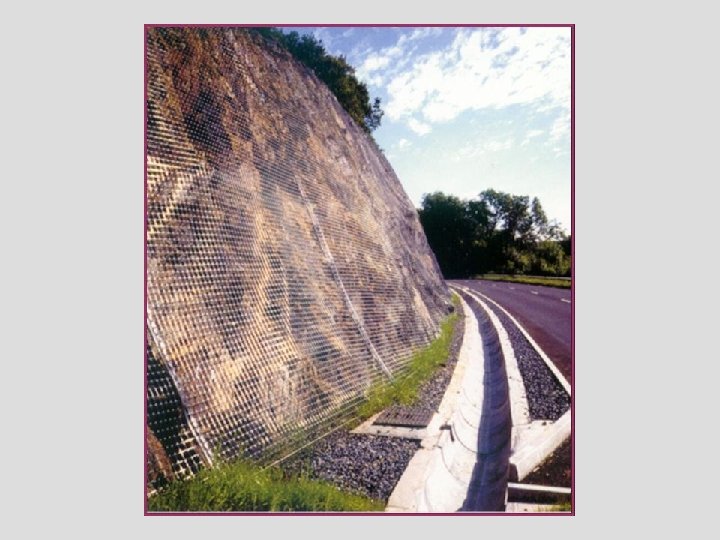

4. alkalmazási kör: rézsűvédelem
5. alkalmazási kör: rézsűerősítés
Magyar-Szlovén Vasútvonal Georáccsal erősített talajtámfal
Meredek rézsű georácsos erősítéssel és geomatracos erózióvédelemmel

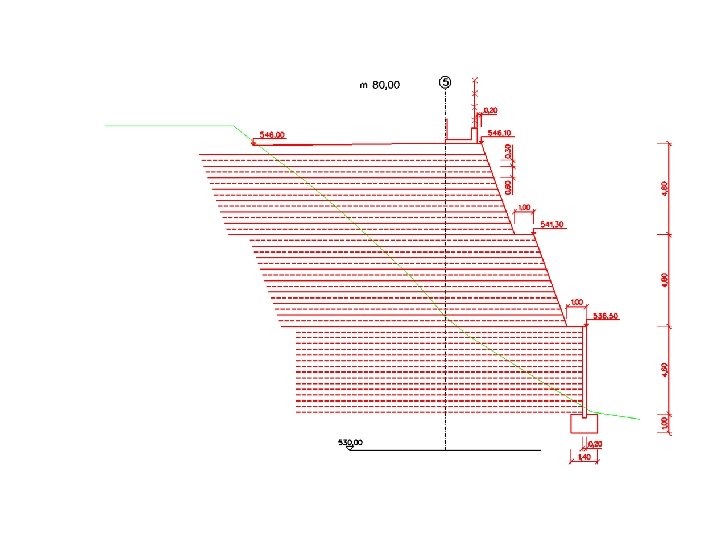

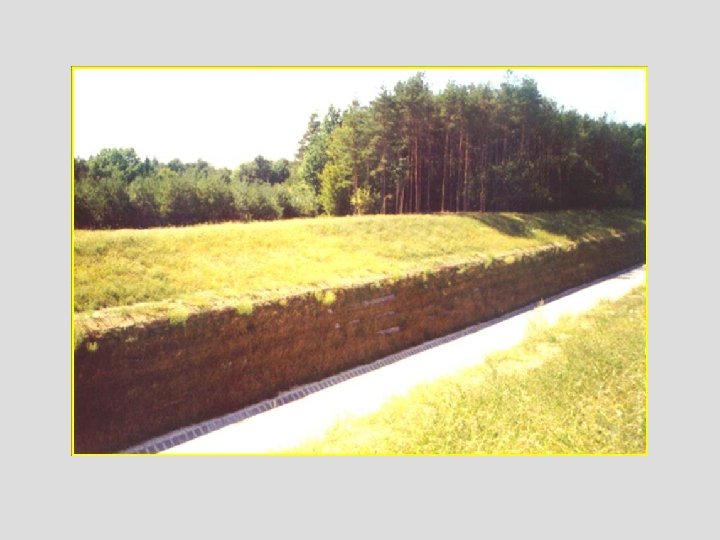

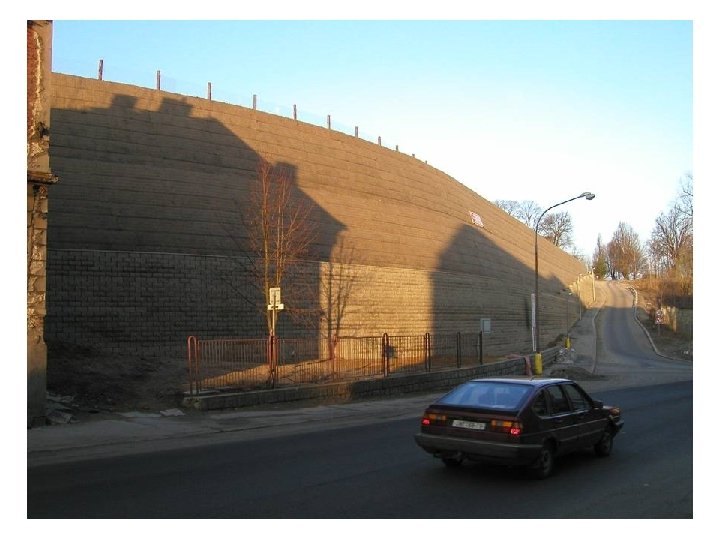

6. alkalmazási kör: erősített talajtámfal
M 7 autópálya Bszárszó – Ordacsehi Terra-Mesh támfal Pannon-Freyssinet

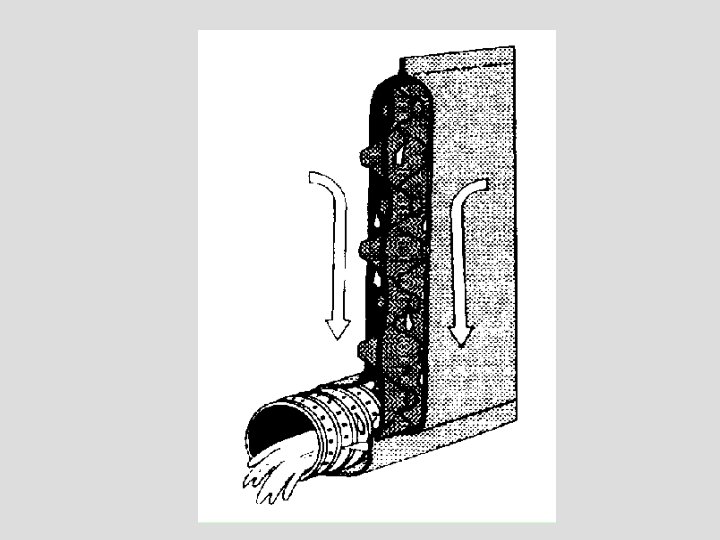

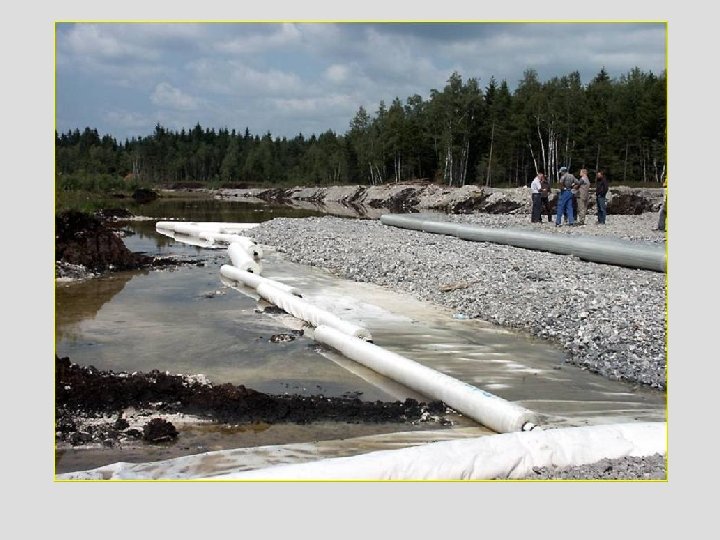

8. alkalmazási kör: víztelenítő szerkezetek

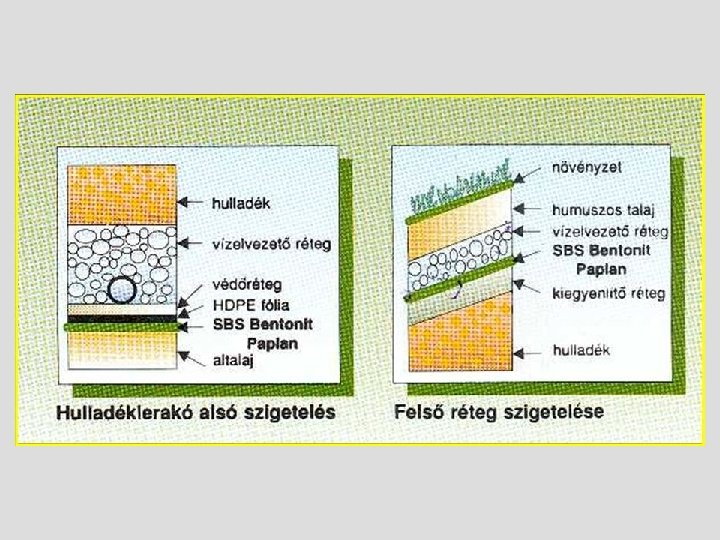

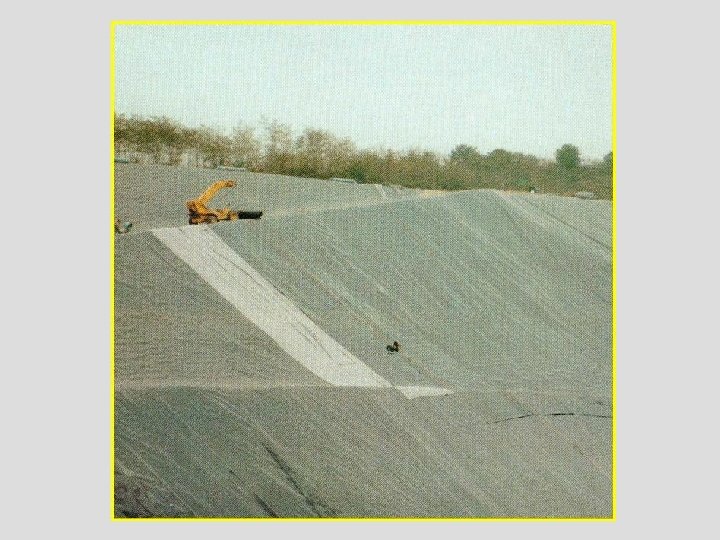

9. alkalmazási kör szigetelő rendszerek
7. alkalmazási kör: szerkezet és földmű csatlakoztatása

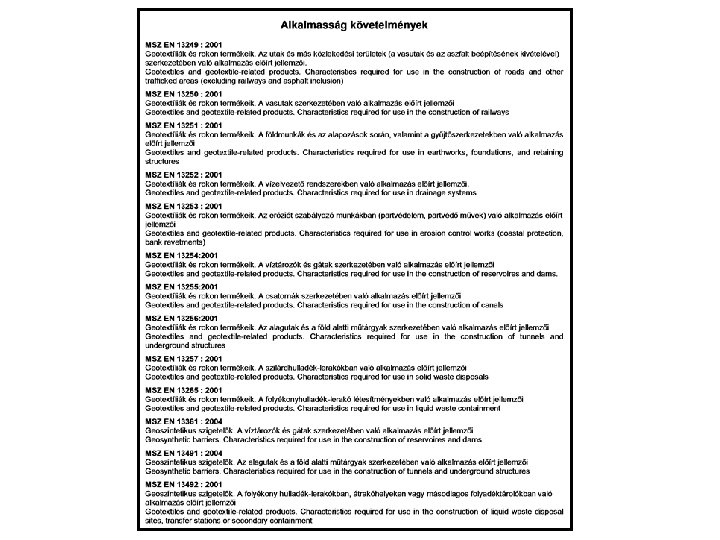

MSZ EN 13249 : 2001 Geotextíliák és rokon termékeik. Az utak és más közlekedési területek (a vasutak és az aszfaltbeépítések kivételével) szerkezetében való alkalmazás előírt jellemzői 1. táblázat: Funkciók, a funkciókhoz tartozó jellemzők és az alkalmazott vizsgálati módszerek
A tervezés - alkalmazás elemei alkalmazási kör termék funkció vizsgálat igénybevétel tulajdonságok
• Alkalmazási kör támfal, rézsű, töltésalapozás, járhatóság, csatlakoztatás, víztelenítés, hulladéklerakó • Funkció erősítés, védelem, elválasztás, erózióvédelem, szűrés, drénezés, szigetelés • Igénybevétel húzóerő, talaj-geoműanyag közötti nyíróerő, merevségi igény, A tervezés E 2 -teherbírásjavítási igény, robusztussági igény, vízhozam, szűrőképességi igény, környezeti hatások elemei • Terméktulajdonság szakítószilárdság, talajkapcsolati jellemzők, merevségi jellemzők, teherbírásjavító képesség, robusztusság, vízvezetőképesség, jellemző szűrőnyílás, tartósság, ellenállóképesség • Geoműanyagfajta geotextília, georács, geoszalag geoháló, geodrén, geocső, geomembrán, geoszintetikus agyagszigetelő geocella, geoszőnyeg geopokróc • Gyártmány TS-600, RE-80, PARAWEB, Secugrid 40, ARMATEX 35/35, CARBOFOL, Enkamat A-20, Terfil-100, S-100 -P • Gyártó Tensar, Terram, Tenax, Naue Fasertechnik, Polyfelt, Kordárna, Huesker, Colbond, Geo. Tiptex, Greenfields, GSE, Presto, Fibertex • Forgalmazó GRADEX, SYTEC, TRANSINVEST
