Geologia Estrutural Projeção estereográfica: Introdução Unesp – Campus de Rio Claro Prof. Dr. George Luiz Luvizotto
Redes • Material de estudos: – Capítulo do livro do Rowland et al. 2007 • http: //www. rc. unesp. br/igce/petro/estrutural/Estrutural_Unesp/Aulas_Praticas_files/Proje cao_estereografica_rowland. pdf – Modulo eletrônico do Prof. Fossen • http: //www. rc. unesp. br/igce/petro/estrutural/Estrutural_Unesp/Links_uteis_files/1%20 Ste reo%20 new. swf – Visiblegeology: • https: //app. visiblegeology. com/stereonet. App. html

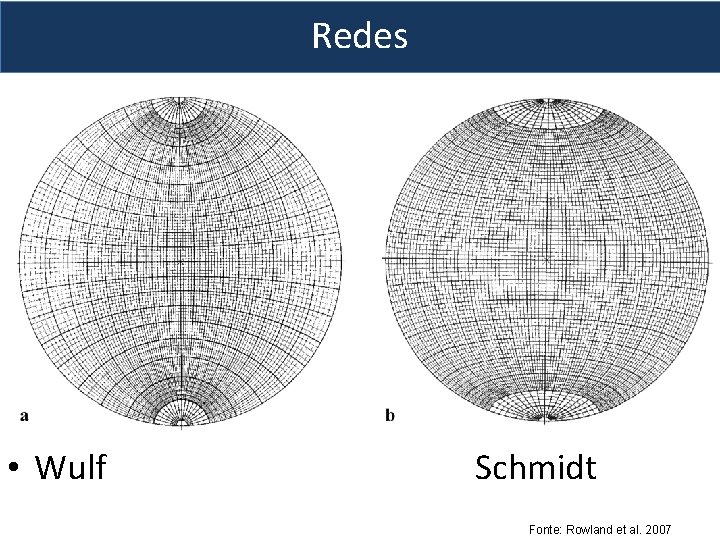

Redes • Wulf Schmidt Fonte: Rowland et al. 2007

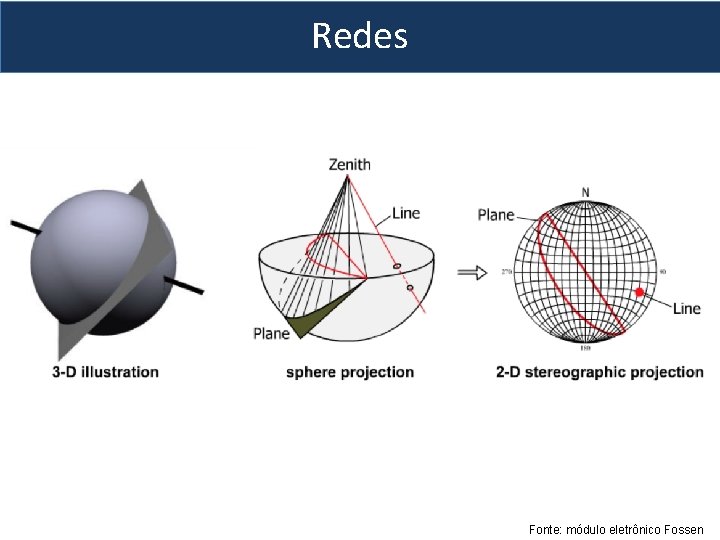

Redes Fonte: módulo eletrônico Fossen
Redes Fonte: Rowland et al. 2007

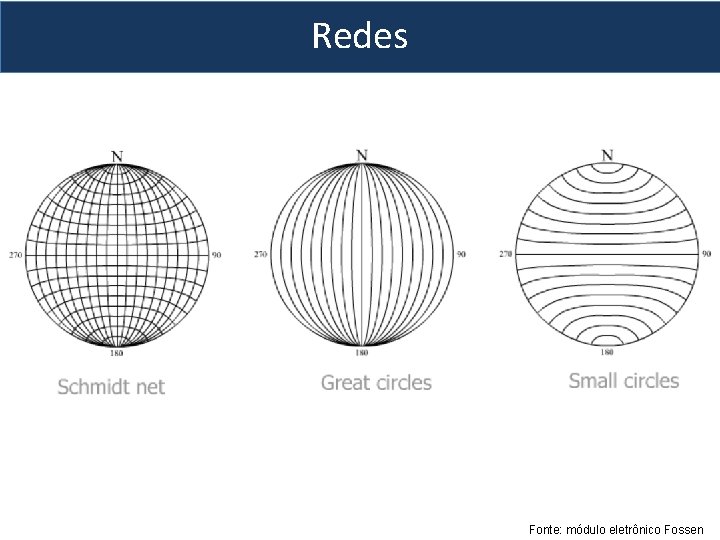

Redes Fonte: módulo eletrônico Fossen
Redes Fonte: Rowland et al. 2007
Redes Fonte: módulo eletrônico Fossen
Redes Fonte: módulo eletrônico Fossen
Redes Fonte: módulo eletrônico Fossen
Atitude de Planos e Linhas • Atitude de Planos: ü 3 elementos: direção, ângulo de mergulho, rumo do mergulho • Atitude de retas (elementos lineares) ü 2 elementos: rumo e caimento
Atitude de Planos • Direção = linha horizontal contida no plano. Utiliza o Norte com referencial • Direção é medida com a bússola nivelada. Utilizase a lateral da bússola. É o traço da camada no mapa • Direção: pode ser lida em qualquer ponta da agulha (não é rumo!) • Direção: pode ser representada em notação azimutal ou quadrante
Atitude de Planos • Mergulho = ângulo em relação ao plano horizontal • Nível de bolha marca o plano horizontal na bússola • Mapa é um plano horizontal (π1) • Mede-se utilizando o clinômetro (brunton) ou a tampa graduadada (Clar) • Plano de TOPO
Atitude de Planos • Rumo do Mergulho = sentido para o qual os valores de cota sobre o plano medido diminuem Direção no PO Pla TO de Rumo do mergulho
Atitude de Linhas • Rumo = medido em relação ao Norte, representa o sentido (rumo) para o qual o elemento linear mergulha, cai. É como ler o sentido apontado por uma flecha! • Caimento = ângulo medido em relação ao referencial horizontal (nível de bolha) • Clinômetro ou tampa graduada da bússola • Difícil de se medir com a bússola brunton!
Atitude de Linhas
Atitudes - Bússola Clar • Especialmente projetada para medir linhas!!!! • Medidas estruturais tomadas muito mais rapidamente • A tampa é utilizada para medir-se a atitude da linha de maior declive contida no plano (rumo do mergulho) Rumo do mergulho
Notações: relembrando • • Quadrante: N 45 W/30 NE (plano ou reta? ) Clar: 225/28 (plano ou reta? ) Regra da mão direita: USA vs. Europe!? Muitas das ferramentas que iremos utilizar usam a regra da mão direita! Fonte: Rowland et al. 2007
Atitudes - Notação • Dois sistemas principais: “Brunton” e “Clar”, ou melhor dizendo – direção, ângulo e rumo do mergulho; rumo do mergulho • Na notação / medição Clar, necessita-se de apenas 2 operações • Medidas “Brunton” podem ser escritas em notação azimutal ou em quadrantes. É importante fornecer o quadrante do mergulho • É muito importante anotar na caderneta o sistema utilizado • Padronizar a notação do valor de direção / rumo com 3 dígitos
Atitudes - Notação • Na medida Clar, a direção do plano encontra -se a 90 do valor medido (rumo do mergulho) Direção Rumo do mergulho
Atitudes - Notação • Já que o sistema Clar (rumo do mergulho) lê a atitude de uma linha, é indispensável anotar na caderneta que elemento se está medindo • Uma alternativa é anotar a atitude de linhas de maneira inversa, com o caimento na frente. Por exemplo: 45/070
Representação de planos e retas Fonte: módulo eletrônico Fossen
Planos (animação no módulo eletrônico) Fonte: módulo eletrônico Fossen
Retas (animação no módulo eletrônico) Fonte: módulo eletrônico Fossen

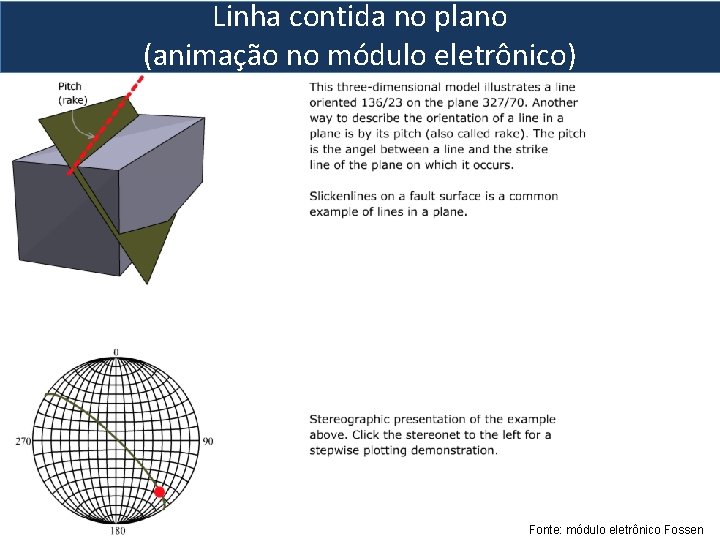

Linha contida no plano (animação no módulo eletrônico) Fonte: módulo eletrônico Fossen
Linha contida no plano (animação no módulo eletrônico) Fonte: módulo eletrônico Fossen
Angulo entre linhas (retas) Fonte: módulo eletrônico Fossen
Angulo entre linhas (retas) Fonte: módulo eletrônico Fossen
Angulo entre planos Fonte: módulo eletrônico Fossen
Angulo entre planos Fonte: módulo eletrônico Fossen
