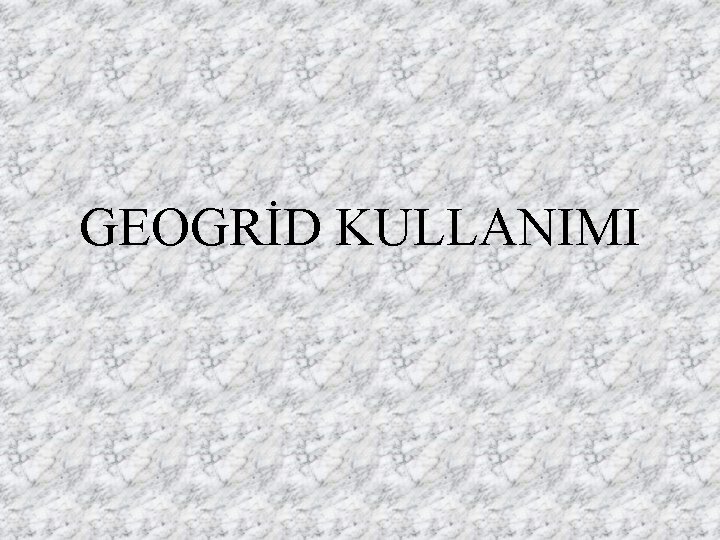

GEOGRİD KULLANIMI
KULLANIM ALANLARI • Yapının Desteklenmesi • Zemin Drenajı • Yapısal Çalışmalarda (Dolgu – Şev ) • Erozyon Kontrolünde • Üstyapı Yansıma Çatlağı Önlenmesinde I

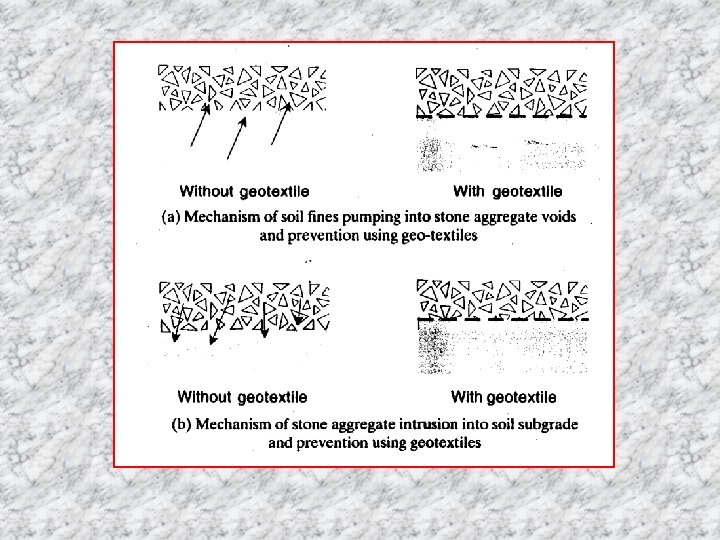

I. Ayırma Tabakası Olarak Kullanımı • Temel tabakası içerisindeki tanelerin taban zemini içine gömülmesini engeller • Temel zemini ince tanelerinin temel tabakası içine sızmasını engeller • Hizmet ömrü boyunca temel malzemenin kirlenip bozulmasını engeller • Yol güzergahı değiştirilmesi durumunda temel malzemesi temiz kaldığından, tekrar kullanılabilir
II. Ayırma Tabakası için Malzeme Özellikleri • Dokuma Sıklığı : Zemin tanelerinin temel tabaka içine sızmasını önlemek için • Su Geçirgenliği : Temel tabakası içindeki su drene edilebilmelidir • Delinme Dayanımı : Normal yükler altında yeterli dayanıma sahip olmalıdır • Kopma Dayanımı • Kopma Uzaması
III. Geogridlerin Filtre Malzemesi Olarak Kullanımı IV. Ara Tabaka Olarak Kullanımı • Temel tabaka kalınlığını azaltmak • Gerilme dağılımına yardımcı olur • Termal gerilmelerini azaltır • Yol ömrünü uzatır • Neme bağlı çatlak oluşumunu engeller • Temel tabakası yanal deformasyonunu azaltmak

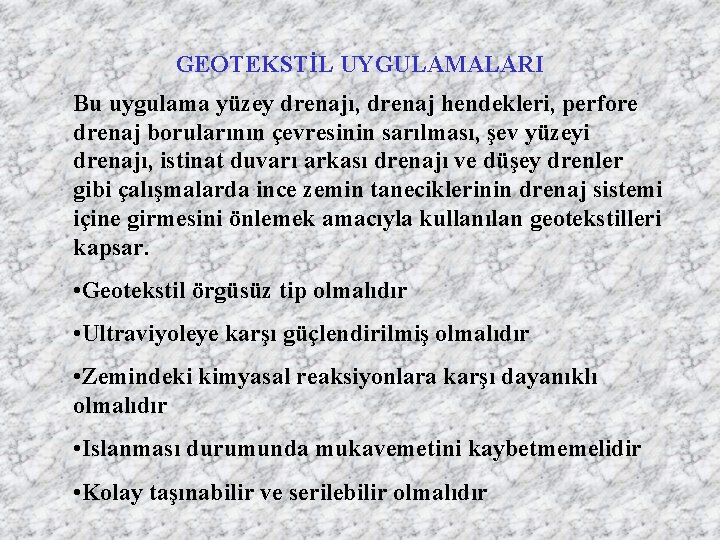

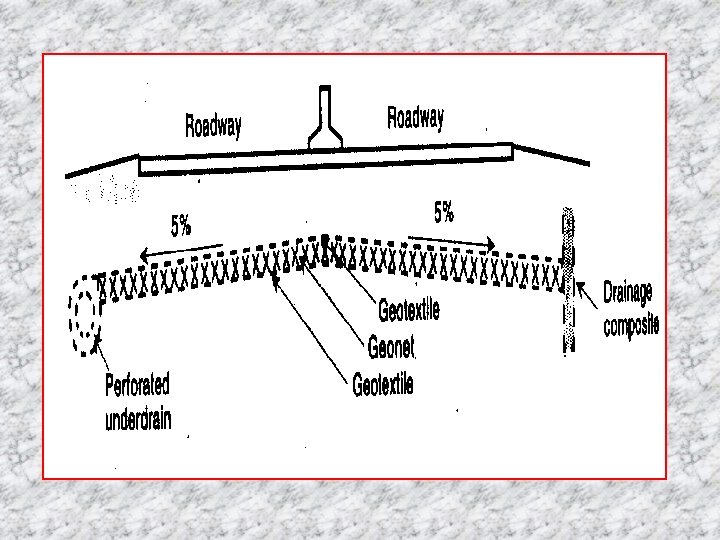

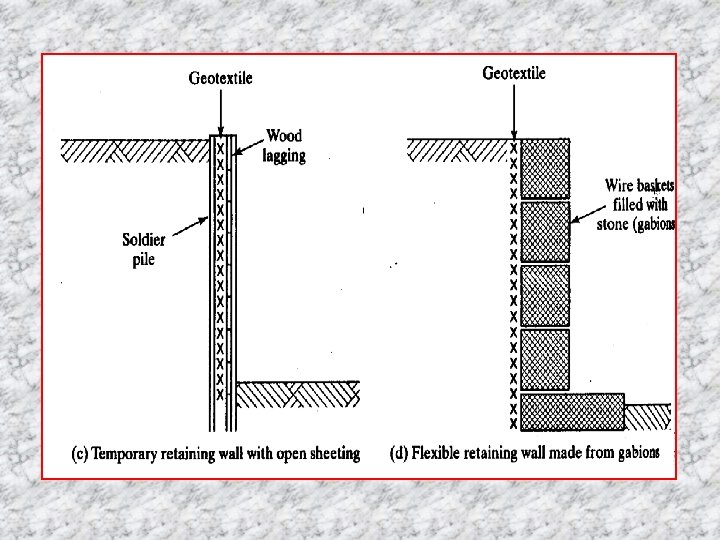

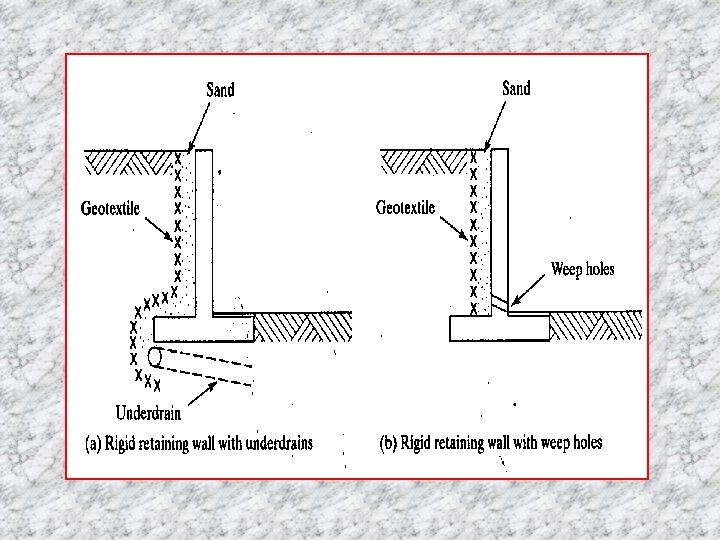

GEOTEKSTİL UYGULAMALARI Bu uygulama yüzey drenajı, drenaj hendekleri, perfore drenaj borularının çevresinin sarılması, şev yüzeyi drenajı, istinat duvarı arkası drenajı ve düşey drenler gibi çalışmalarda ince zemin taneciklerinin drenaj sistemi içine girmesini önlemek amacıyla kullanılan geotekstilleri kapsar. • Geotekstil örgüsüz tip olmalıdır • Ultraviyoleye karşı güçlendirilmiş olmalıdır • Zemindeki kimyasal reaksiyonlara karşı dayanıklı olmalıdır • Islanması durumunda mukavemetini kaybetmemelidir • Kolay taşınabilir ve serilebilir olmalıdır

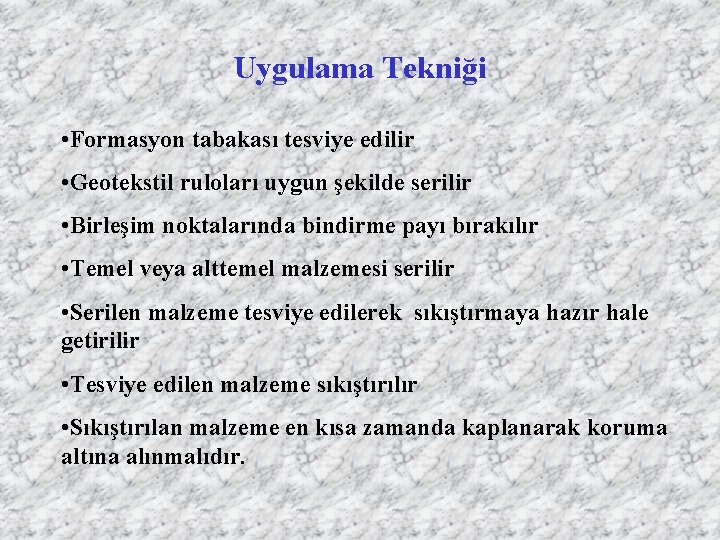

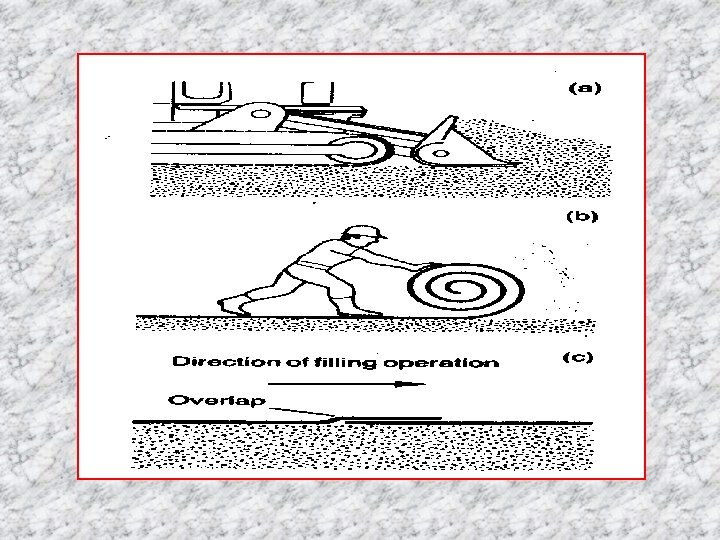

Uygulama Tekniği • Formasyon tabakası tesviye edilir • Geotekstil ruloları uygun şekilde serilir • Birleşim noktalarında bindirme payı bırakılır • Temel veya alttemel malzemesi serilir • Serilen malzeme tesviye edilerek sıkıştırmaya hazır hale getirilir • Tesviye edilen malzeme sıkıştırılır • Sıkıştırılan malzeme en kısa zamanda kaplanarak koruma altına alınmalıdır.

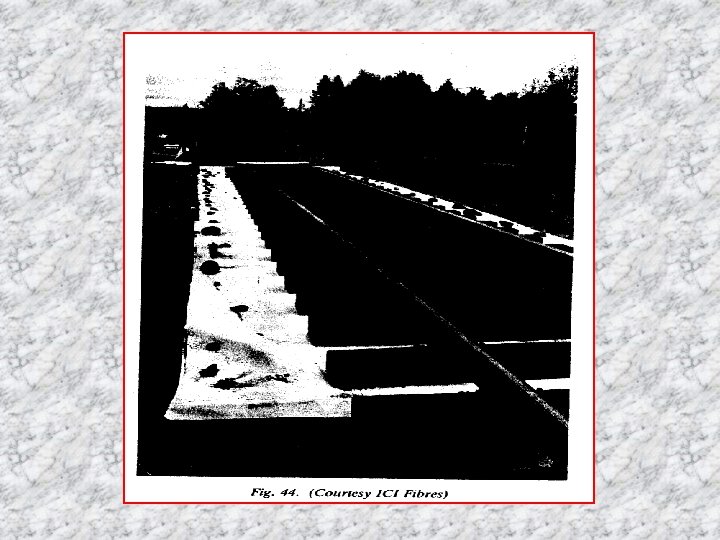

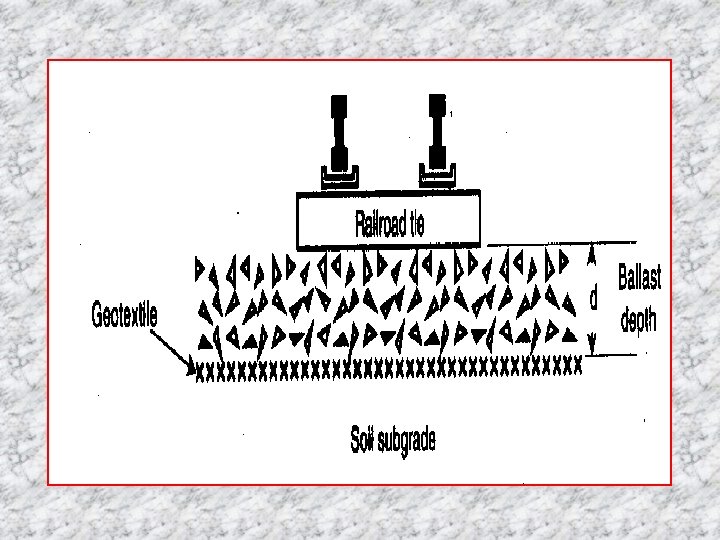

Demiryolu Uygulamaları Formasyon tabakası ince yapılı veya kohesif özelliği olan malzemeden oluşuyorsa, yağışlar ve dinamik yükler altında, balast içinden yüzeye doğru çıkma söz konusu olacağından, demiryolu çerçevesinde tahribata yol açar. Bunu önlemek için formasyon tabakası üzerine, temiz balast tabakası altına, geotekstil serilir.

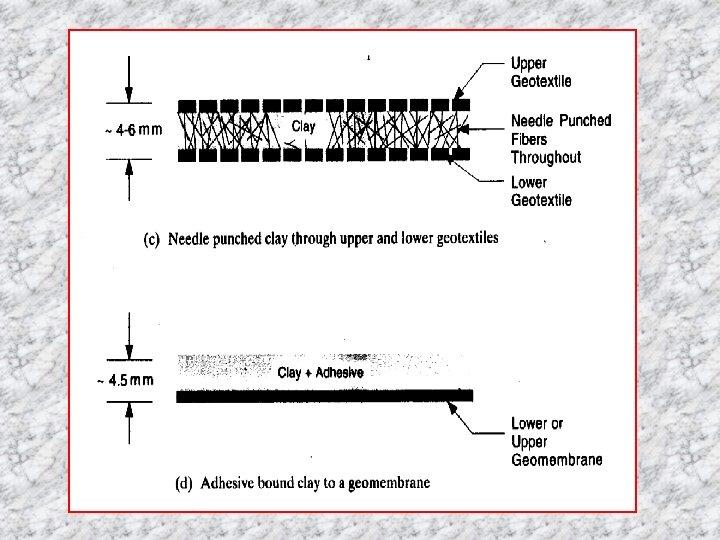

Geosentetik Kil Kaplamaları Değişik kil kaplamaları uygulamaları olmakla birlikte, genel olarak iki geotekstil tabaka arasına kalınlığı 4 ile 6 mm arasında değişen kil ve yapıştırıcı malzeme yerleştirilerek geosentetik kil kaplamaları uygulanır. Geotekstil tabakaları arasında dikişli sistem uygulamaları olduğu gibi, dikişsiz uygulamar da mevcuttur.

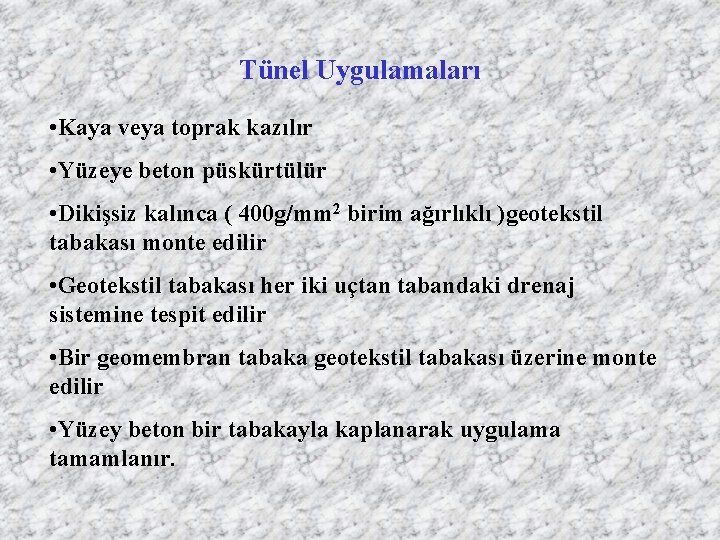

Tünel Uygulamaları • Kaya veya toprak kazılır • Yüzeye beton püskürtülür • Dikişsiz kalınca ( 400 g/mm 2 birim ağırlıklı )geotekstil tabakası monte edilir • Geotekstil tabakası her iki uçtan tabandaki drenaj sistemine tespit edilir • Bir geomembran tabaka geotekstil tabakası üzerine monte edilir • Yüzey beton bir tabakayla kaplanarak uygulama tamamlanır.
Atık Madde Alanlarındaki Uygulamaları
