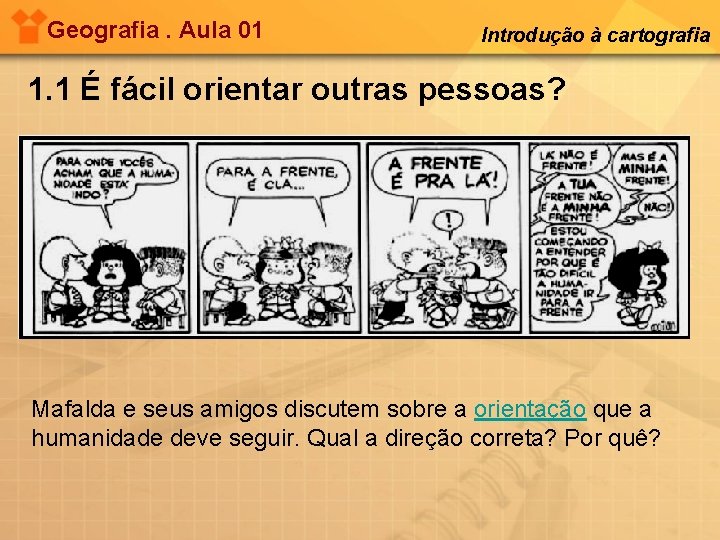

Geografia. Aula 01 Introdução à cartografia 1. 1 É fácil orientar outras pessoas? Mafalda e seus amigos discutem sobre a orientação que a humanidade deve seguir. Qual a direção correta? Por quê?

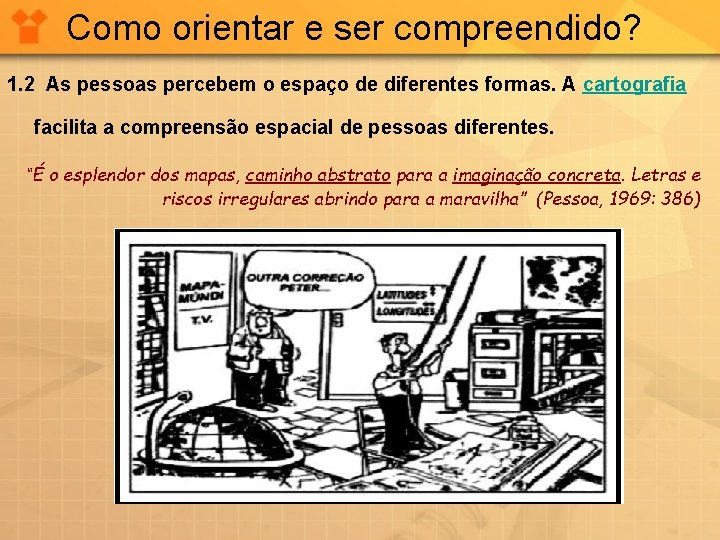

Como orientar e ser compreendido? 1. 2 As pessoas percebem o espaço de diferentes formas. A cartografia facilita a compreensão espacial de pessoas diferentes. “É o esplendor dos mapas, caminho abstrato para a imaginação concreta. Letras e riscos irregulares abrindo para a maravilha” (Pessoa, 1969: 386)

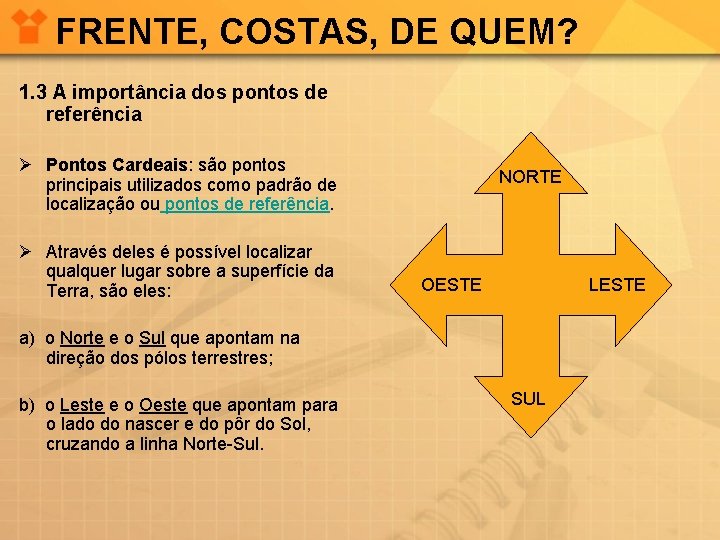

FRENTE, COSTAS, DE QUEM? 1. 3 A importância dos pontos de referência Ø Pontos Cardeais: são pontos principais utilizados como padrão de localização ou pontos de referência. Ø Através deles é possível localizar qualquer lugar sobre a superfície da Terra, são eles: NORTE OESTE LESTE a) o Norte e o Sul que apontam na direção dos pólos terrestres; b) o Leste e o Oeste que apontam para o lado do nascer e do pôr do Sol, cruzando a linha Norte-Sul. SUL

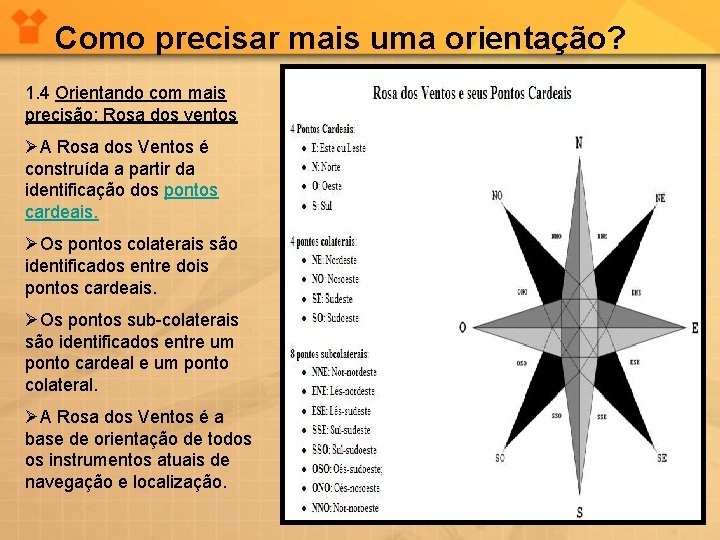

Como precisar mais uma orientação? 1. 4 Orientando com mais precisão: Rosa dos ventos ØA Rosa dos Ventos é construída a partir da identificação dos pontos cardeais. ØOs pontos colaterais são identificados entre dois pontos cardeais. ØOs pontos sub-colaterais são identificados entre um ponto cardeal e um ponto colateral. ØA Rosa dos Ventos é a base de orientação de todos os instrumentos atuais de navegação e localização.

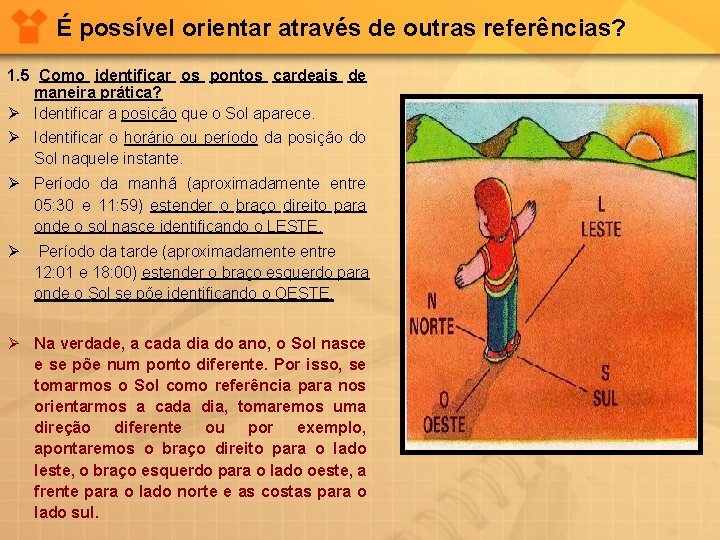

É possível orientar através de outras referências? 1. 5 Como identificar os pontos cardeais de maneira prática? Ø Identificar a posição que o Sol aparece. Ø Identificar o horário ou período da posição do Sol naquele instante. Ø Período da manhã (aproximadamente entre 05: 30 e 11: 59) estender o braço direito para onde o sol nasce identificando o LESTE. Ø Período da tarde (aproximadamente entre 12: 01 e 18: 00) estender o braço esquerdo para onde o Sol se põe identificando o OESTE. Ø Na verdade, a cada dia do ano, o Sol nasce e se põe num ponto diferente. Por isso, se tomarmos o Sol como referência para nos orientarmos a cada dia, tomaremos uma direção diferente ou por exemplo, apontaremos o braço direito para o lado leste, o braço esquerdo para o lado oeste, a frente para o lado norte e as costas para o lado sul.

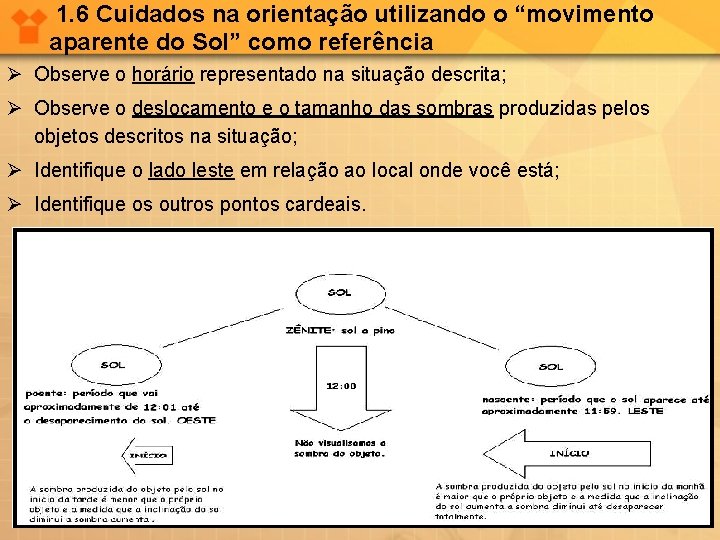

1. 6 Cuidados na orientação utilizando o “movimento aparente do Sol” como referência Ø Observe o horário representado na situação descrita; Ø Observe o deslocamento e o tamanho das sombras produzidas pelos objetos descritos na situação; Ø Identifique o lado leste em relação ao local onde você está; Ø Identifique os outros pontos cardeais.

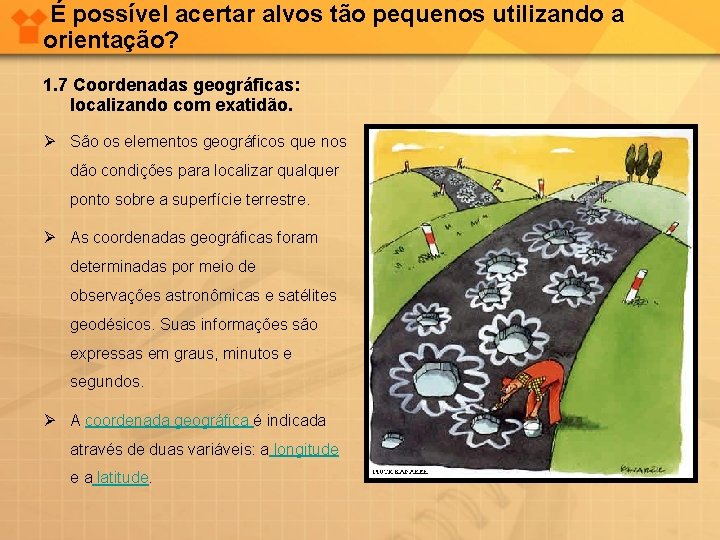

É possível acertar alvos tão pequenos utilizando a orientação? 1. 7 Coordenadas geográficas: localizando com exatidão. Ø São os elementos geográficos que nos dão condições para localizar qualquer ponto sobre a superfície terrestre. Ø As coordenadas geográficas foram determinadas por meio de observações astronômicas e satélites geodésicos. Suas informações são expressas em graus, minutos e segundos. Ø A coordenada geográfica é indicada através de duas variáveis: a longitude e a latitude.

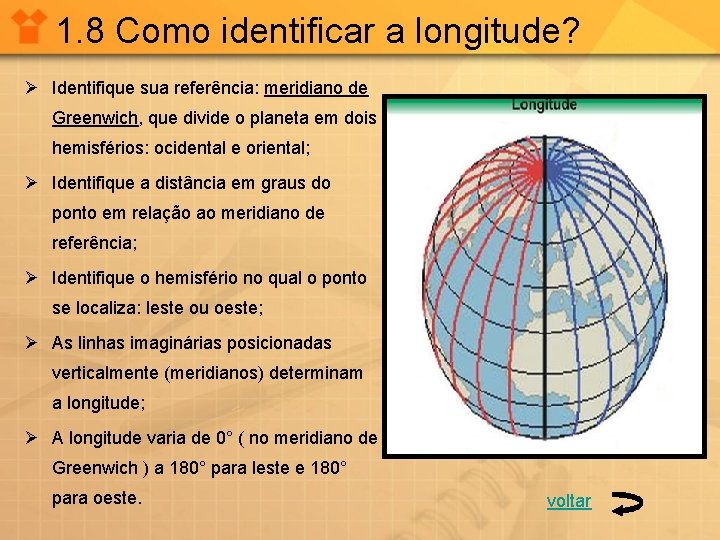

1. 8 Como identificar a longitude? Ø Identifique sua referência: meridiano de Greenwich, que divide o planeta em dois hemisférios: ocidental e oriental; Ø Identifique a distância em graus do ponto em relação ao meridiano de referência; Ø Identifique o hemisfério no qual o ponto se localiza: leste ou oeste; Ø As linhas imaginárias posicionadas verticalmente (meridianos) determinam a longitude; Ø A longitude varia de 0° ( no meridiano de Greenwich ) a 180° para leste e 180° para oeste. voltar

1. 9 Como identificar a latitude? Ø Identifique sua referência: linha do Equador, que divide o planeta em dois hemisférios: setentrional e meridional; Ø Identifique a distância em graus do ponto em relação ao paralelo de referência; Ø Identifique o hemisfério no qual o ponto se localiza: norte ou sul; Ø As linhas imaginárias posicionadas horizontalmente (paralelos) determinam a latitude; Ø A latitude varia de 0° ( na linha do Equador ) a 90° para norte e 90° para sul. voltar

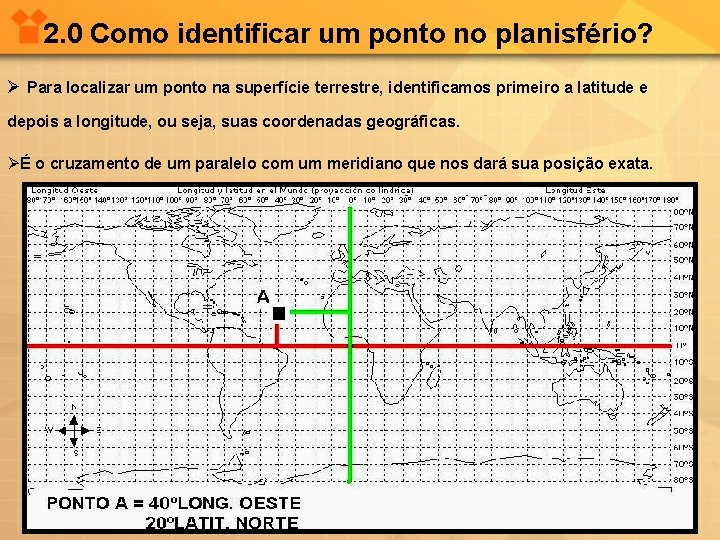

2. 0 Como identificar um ponto no planisfério? Ø Para localizar um ponto na superfície terrestre, identificamos primeiro a latitude e depois a longitude, ou seja, suas coordenadas geográficas. ØÉ o cruzamento de um paralelo com um meridiano que nos dará sua posição exata.

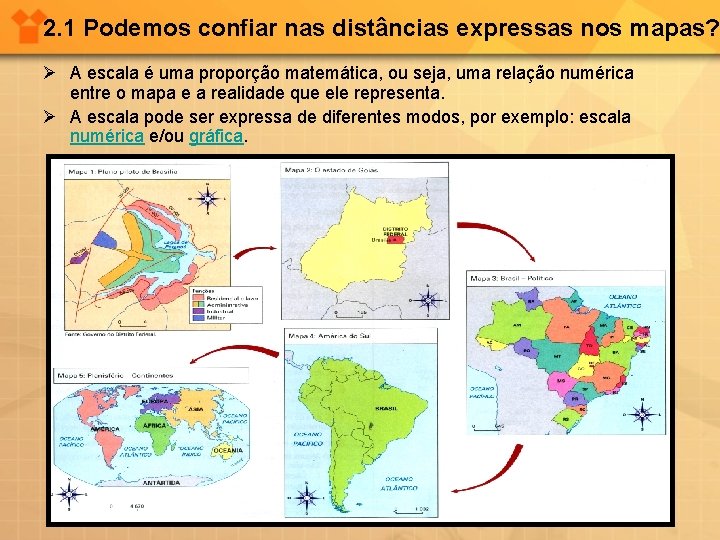

2. 1 Podemos confiar nas distâncias expressas nos mapas? Ø A escala é uma proporção matemática, ou seja, uma relação numérica entre o mapa e a realidade que ele representa. Ø A escala pode ser expressa de diferentes modos, por exemplo: escala numérica e/ou gráfica.

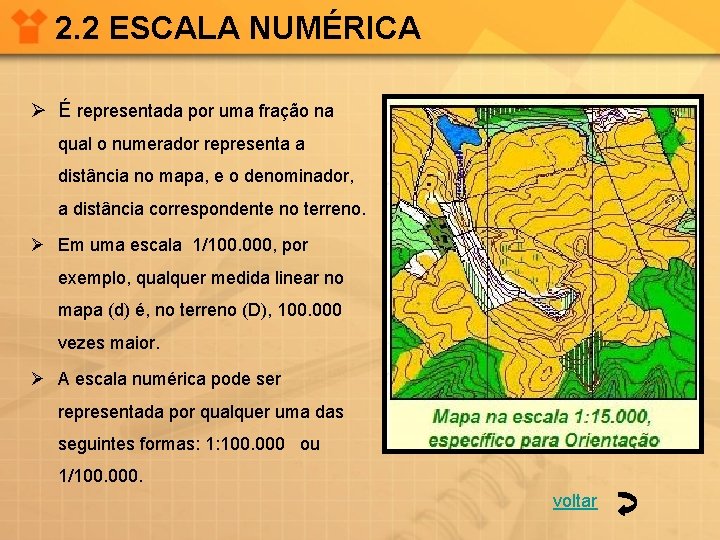

2. 2 ESCALA NUMÉRICA Ø É representada por uma fração na qual o numerador representa a distância no mapa, e o denominador, a distância correspondente no terreno. Ø Em uma escala 1/100. 000, por exemplo, qualquer medida linear no mapa (d) é, no terreno (D), 100. 000 vezes maior. Ø A escala numérica pode ser representada por qualquer uma das seguintes formas: 1: 100. 000 ou 1/100. 000. voltar

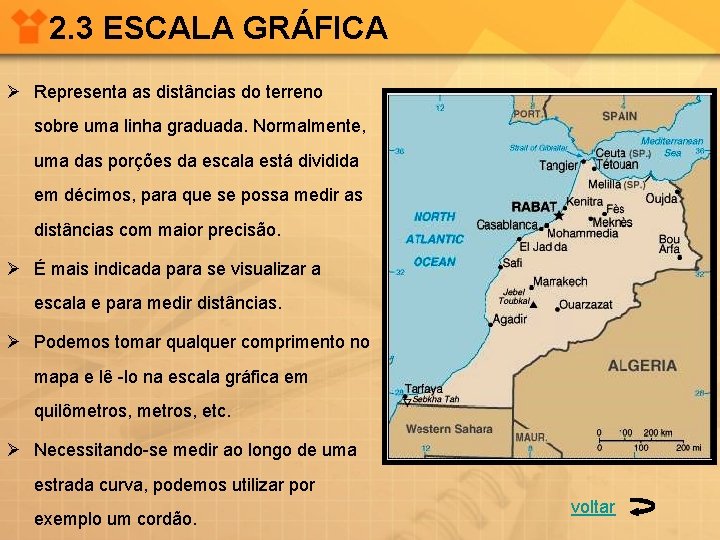

2. 3 ESCALA GRÁFICA Ø Representa as distâncias do terreno sobre uma linha graduada. Normalmente, uma das porções da escala está dividida em décimos, para que se possa medir as distâncias com maior precisão. Ø É mais indicada para se visualizar a escala e para medir distâncias. Ø Podemos tomar qualquer comprimento no mapa e lê -lo na escala gráfica em quilômetros, etc. Ø Necessitando-se medir ao longo de uma estrada curva, podemos utilizar por exemplo um cordão. voltar

DECIFRANDO OS MAPAS: AS LEGENDAS 2. 4 Entendendo as legendas : Ø São elementos informativos do mapa que traduzem as informações gerais do título. Ø Detalham a informação do mapa. Ø A legenda transforma seu ponto de referência abstrato em uma referência concreta.

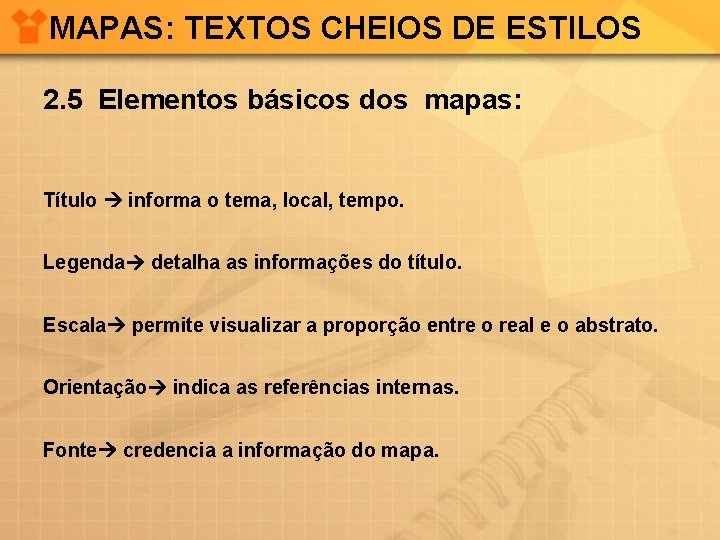

MAPAS: TEXTOS CHEIOS DE ESTILOS 2. 5 Elementos básicos dos mapas: Título informa o tema, local, tempo. Legenda detalha as informações do título. Escala permite visualizar a proporção entre o real e o abstrato. Orientação indica as referências internas. Fonte credencia a informação do mapa.

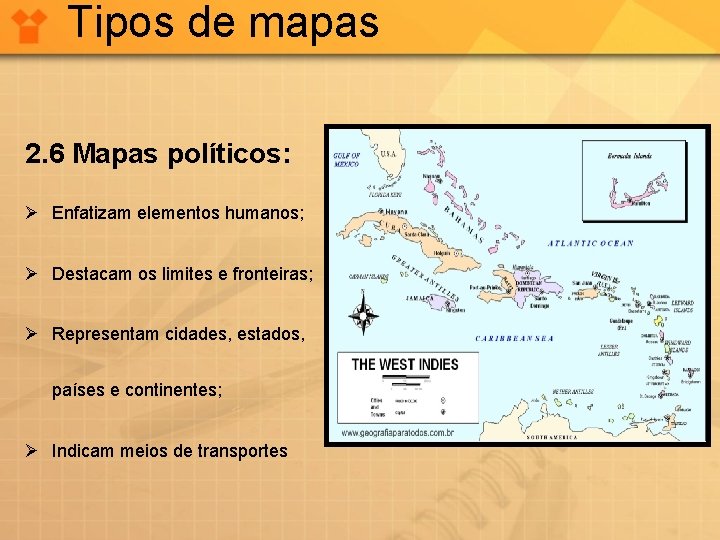

Tipos de mapas 2. 6 Mapas políticos: Ø Enfatizam elementos humanos; Ø Destacam os limites e fronteiras; Ø Representam cidades, estados, países e continentes; Ø Indicam meios de transportes

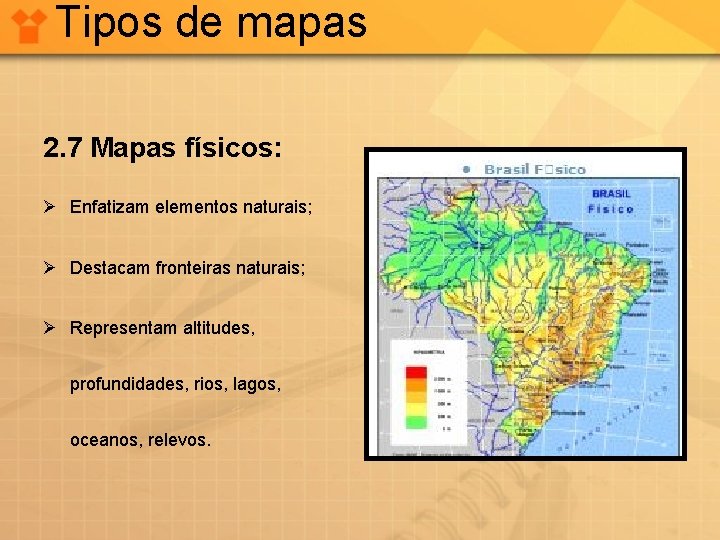

Tipos de mapas 2. 7 Mapas físicos: Ø Enfatizam elementos naturais; Ø Destacam fronteiras naturais; Ø Representam altitudes, profundidades, rios, lagos, oceanos, relevos.

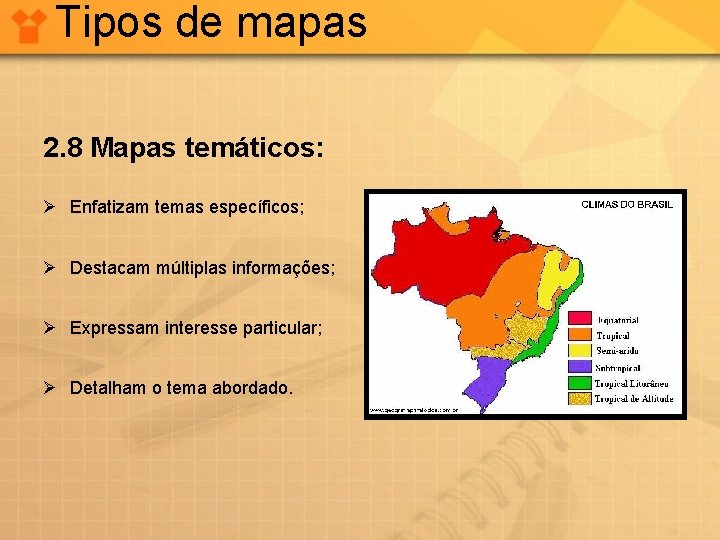

Tipos de mapas 2. 8 Mapas temáticos: Ø Enfatizam temas específicos; Ø Destacam múltiplas informações; Ø Expressam interesse particular; Ø Detalham o tema abordado.

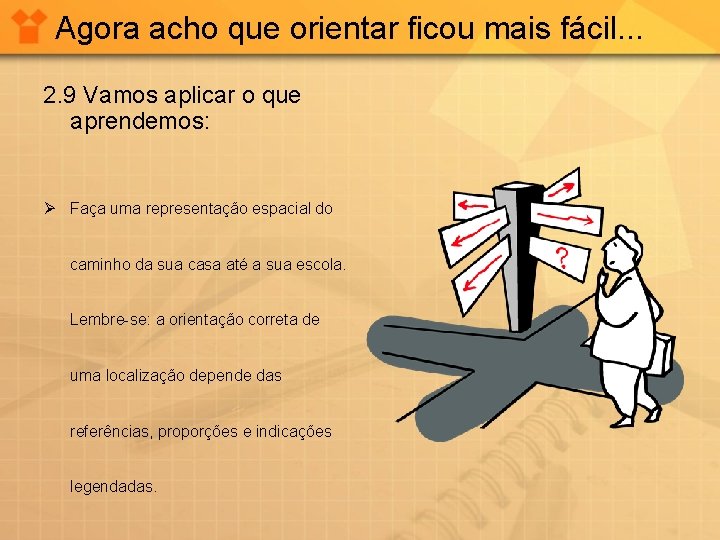

Agora acho que orientar ficou mais fácil. . . 2. 9 Vamos aplicar o que aprendemos: Ø Faça uma representação espacial do caminho da sua casa até a sua escola. Lembre-se: a orientação correta de uma localização depende das referências, proporções e indicações legendadas.

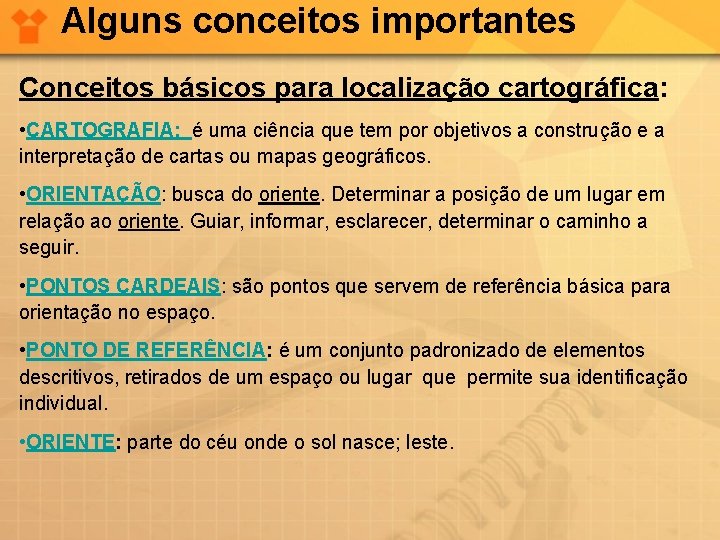

Alguns conceitos importantes Conceitos básicos para localização cartográfica: • CARTOGRAFIA: é uma ciência que tem por objetivos a construção e a interpretação de cartas ou mapas geográficos. • ORIENTAÇÃO: busca do oriente. Determinar a posição de um lugar em relação ao oriente. Guiar, informar, esclarecer, determinar o caminho a seguir. • PONTOS CARDEAIS: são pontos que servem de referência básica para orientação no espaço. • PONTO DE REFERÊNCIA: é um conjunto padronizado de elementos descritivos, retirados de um espaço ou lugar que permite sua identificação individual. • ORIENTE: parte do céu onde o sol nasce; leste.
