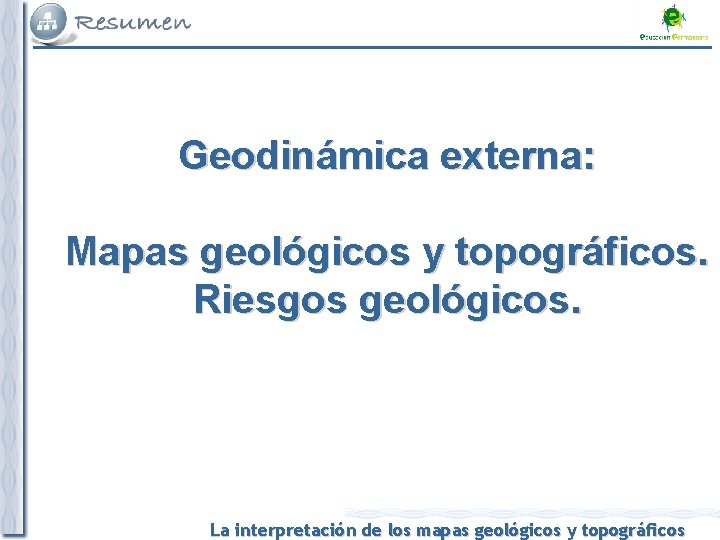

Geodinámica externa: Mapas geológicos y topográficos. Riesgos geológicos. La interpretación de los mapas geológicos y topográficos

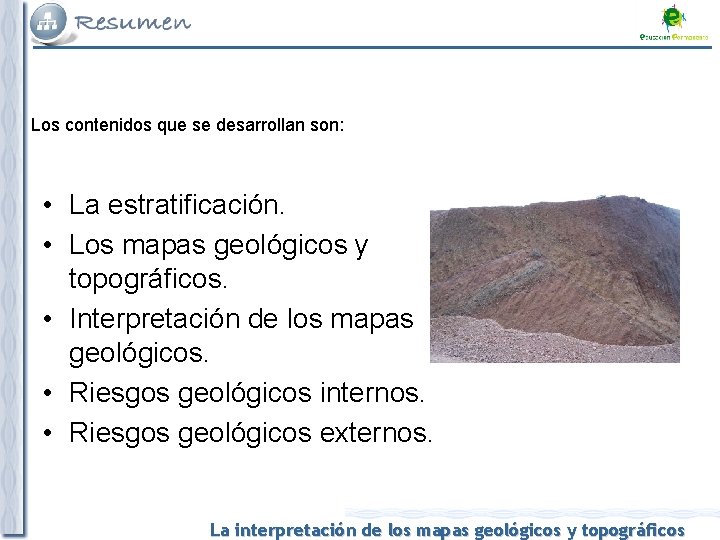

Los contenidos que se desarrollan son: • La estratificación. • Los mapas geológicos y topográficos. • Interpretación de los mapas geológicos. • Riesgos geológicos internos. • Riesgos geológicos externos. La interpretación de los mapas geológicos y topográficos

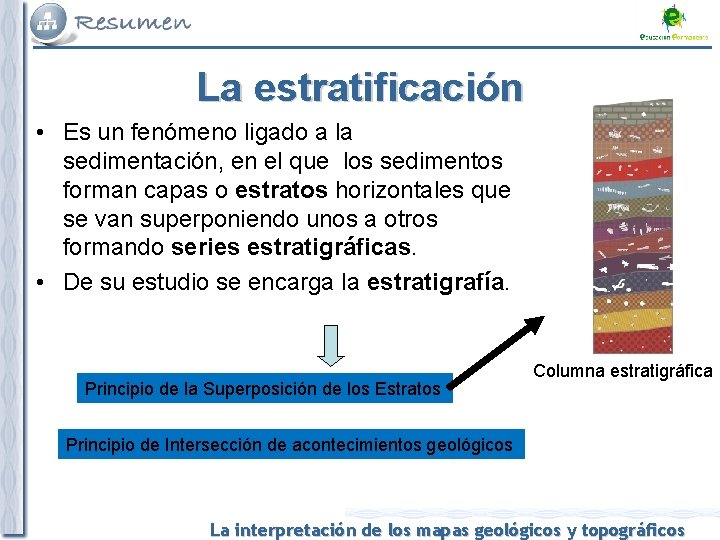

La estratificación • Es un fenómeno ligado a la sedimentación, en el que los sedimentos forman capas o estratos horizontales que se van superponiendo unos a otros formando series estratigráficas. • De su estudio se encarga la estratigrafía. Principio de la Superposición de los Estratos Columna estratigráfica Principio de Intersección de acontecimientos geológicos La interpretación de los mapas geológicos y topográficos

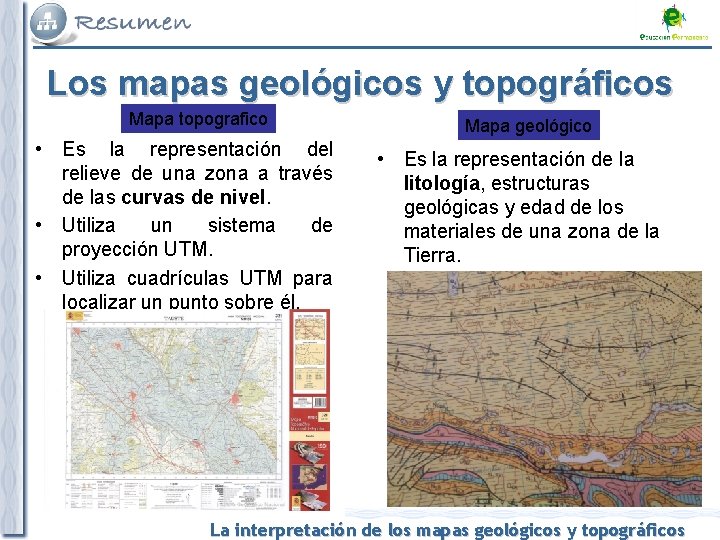

Los mapas geológicos y topográficos Mapa topografico • Es la representación del relieve de una zona a través de las curvas de nivel. • Utiliza un sistema de proyección UTM. • Utiliza cuadrículas UTM para localizar un punto sobre él. Mapa geológico • Es la representación de la litología, estructuras geológicas y edad de los materiales de una zona de la Tierra. La interpretación de los mapas geológicos y topográficos

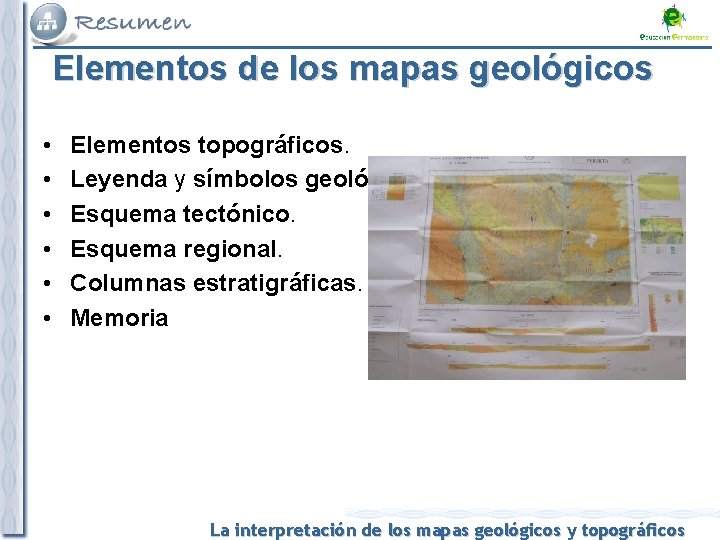

Elementos de los mapas geológicos • • • Elementos topográficos. Leyenda y símbolos geológicos. Esquema tectónico. Esquema regional. Columnas estratigráficas. Memoria La interpretación de los mapas geológicos y topográficos

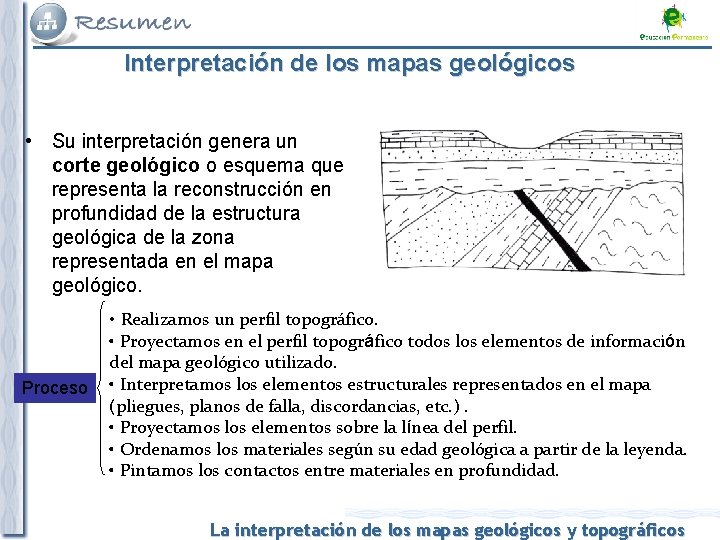

Interpretación de los mapas geológicos • Su interpretación genera un corte geológico o esquema que representa la reconstrucción en profundidad de la estructura geológica de la zona representada en el mapa geológico. Proceso • Realizamos un perfil topográfico. • Proyectamos en el perfil topográfico todos los elementos de información del mapa geológico utilizado. • Interpretamos los elementos estructurales representados en el mapa (pliegues, planos de falla, discordancias, etc. ). • Proyectamos los elementos sobre la línea del perfil. • Ordenamos los materiales según su edad geológica a partir de la leyenda. • Pintamos los contactos entre materiales en profundidad. La interpretación de los mapas geológicos y topográficos

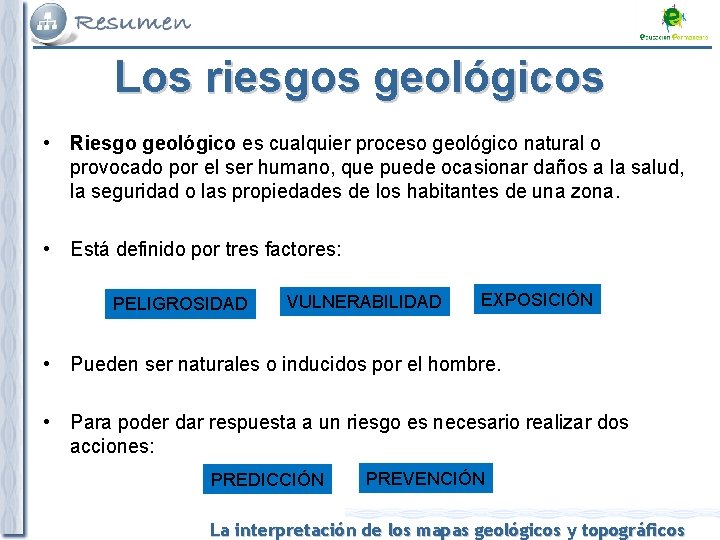

Los riesgos geológicos • Riesgo geológico es cualquier proceso geológico natural o provocado por el ser humano, que puede ocasionar daños a la salud, la seguridad o las propiedades de los habitantes de una zona. • Está definido por tres factores: PELIGROSIDAD VULNERABILIDAD EXPOSICIÓN • Pueden ser naturales o inducidos por el hombre. • Para poder dar respuesta a un riesgo es necesario realizar dos acciones: PREDICCIÓN PREVENCIÓN La interpretación de los mapas geológicos y topográficos

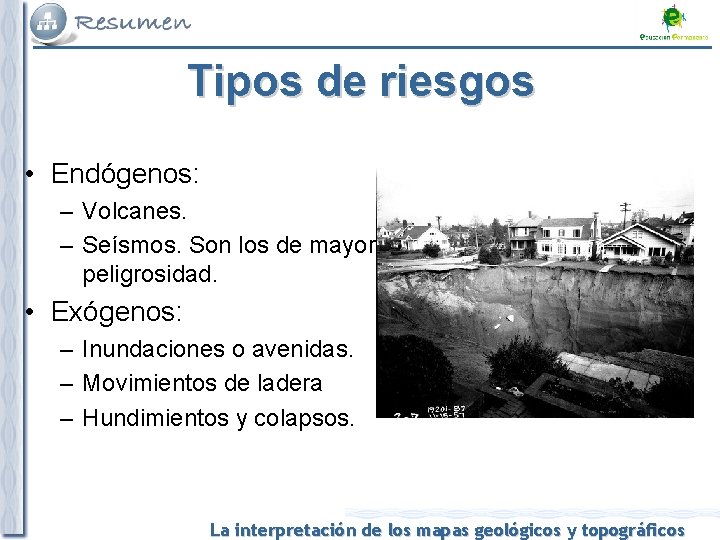

Tipos de riesgos • Endógenos: – Volcanes. – Seísmos. Son los de mayor peligrosidad. • Exógenos: – Inundaciones o avenidas. – Movimientos de ladera – Hundimientos y colapsos. La interpretación de los mapas geológicos y topográficos

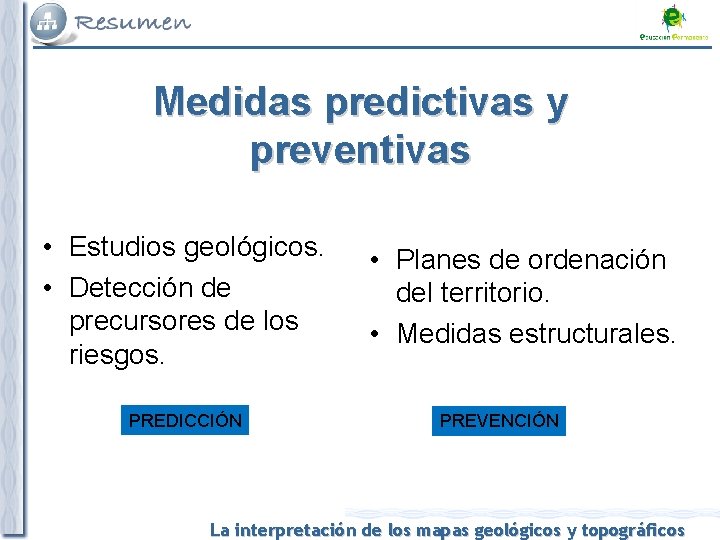

Medidas predictivas y preventivas • Estudios geológicos. • Detección de precursores de los riesgos. PREDICCIÓN • Planes de ordenación del territorio. • Medidas estructurales. PREVENCIÓN La interpretación de los mapas geológicos y topográficos
