Geodesia Definicin Ciencia que se ocupa de fijar
- Slides: 24
Geodesia Definición: Ciencia que se ocupa de fijar posiciones básicas o fundamentales sobre la superficie terrestre De utilidad para: -Topografía. -Cartografía. -Catastro. -Percepción Remota. -Control de construcciones. -Geodinámico de placas, etc
Geodesia Necesidades de conocimiento: Ø Forma y dimensiones de la Tierra. Ø Movimientos de la Tierra. Ø Campo de Gravedad. Superficies de equilibrio. Ø Medios para la materialización de los puntos.
Geodesia Ø Forma y dimensiones de la Tierra: Historia del conocimiento de la forma de la Tierra: • 500 AC - Pitágoras la consideraba esférica. • 230 AC – Eratóstenes determino el valor del radio. • Edad Media - quema de la biblioteca de Alejandría • 1700 – Diferencia de radios para distintas latitudes Esférica Geoide: Superficie equipotencial del campo gravitatorio terrestre coincidente con el nivel medio de los mares en reposo (prolongados a los continentes). Se genera un sistema de coordenadas horizontal y vertical
Geodesia Coordenadas astronómicas, geoídicas o naturales : a: Latitud astronómica λa: Longitud astronómica
Geodesia Coordenadas astronómicas, geoídicas o naturales : a: Latitud astronómica λa: Longitud astronómica Inconvenientes para el apoyo horizontal: • Misma coordenadas para puntos con distinta ubicación • No conocida en todos sus puntos y compleja. Búsqueda de una superficie matemática que mejor se adapte al geoide!!!!!
Geodesia Historia del conocimiento de la forma de la tierra: • 500 AC - Pitágoras la consideraba esférica. • 230 AC - Eratóstenes determino el valor del radio. • Edad Media - quema de la biblioteca de Alejandría Esférica Búsqueda de una superficie matemática que mejor se adapte al geoide!!!!! • 1700 – Diferencia de radios para distintas latitudes Geoide • 1700/1980 – Elipsoides de revolución Elipsoide de revolución
Geodesia Coordenadas geodésicas o elipsóidicas - Latitud geodésica o elipsóidica λ - Longitud geodésica o elipsóidica h - Altura geodésica o elipsóidica Trabajaremos con estas coordenadas mas adelante !!!

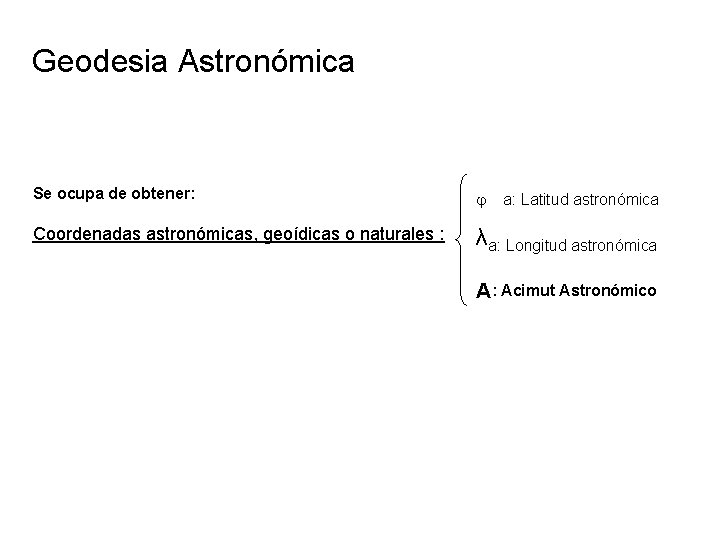

Geodesia Astronómica Se ocupa de obtener: Coordenadas astronómicas, geoídicas o naturales : λa: Longitud astronómica a: Latitud astronómica A: Acimut Astronómico
Geodesia Astronómica Se ocupa de obtener: Coordenadas astronómicas, geoídicas o naturales : a: Latitud astronómica λa: Longitud astronómica A: Acimut Astronómico Mediante: ESTRELLAS
Geodesia Astronómica Esfera celeste vertical
cenit Esfera celeste vertical O observador nadir

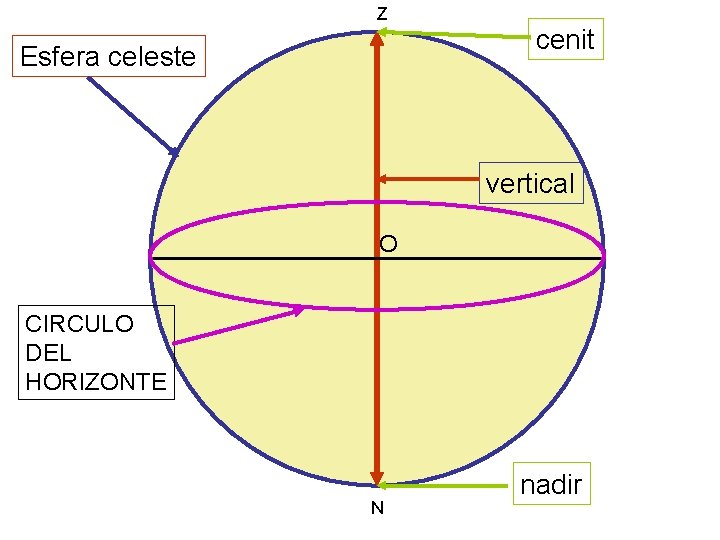

Z Esfera celeste cenit vertical O CIRCULO DEL HORIZONTE N nadir
Z Esfera celeste PLANO MERIDIANO vertical O CIRCULO DEL HORIZONTE PLANO HORIZONTAL N
Z Esfera celeste P. S. C. O PLANO HORIZONTAL P. N. C. EJE DE LOS POLOS N
Z HEMISFERIO ORIENTAL CONTIENE AL “ E “ P. S. C. E N O S W P. N. C. S-O-N-E : PUNTOS CARDINALES N HEMISFERIO OCCIDENTAL CONTIENE AL “ W “
Z Esfera celeste P. S. C VISIBLE h=35º E N O S W P. N. C. INVISIBLE N Altura (h) del Polo Es igual a : Latitud del lugar
Z PLANO DEL ECUADOR CELESTE NQ P. S. C E O N S W P. N. C. SQ N

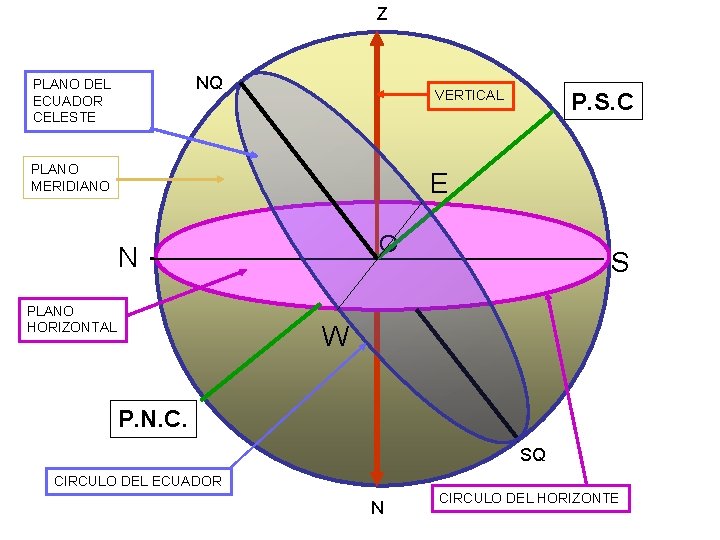

Z NQ PLANO DEL ECUADOR CELESTE VERTICAL PLANO MERIDIANO P. S. C E O N PLANO HORIZONTAL S W P. N. C. SQ CIRCULO DEL ECUADOR N CIRCULO DEL HORIZONTE
MOVIMIENTO GENERAL DIURNO N W O S E
MOVIMIENTO GENERAL DIURNO CIRCULAR : se realiza alrededor del eje de los polos UNIFORME: siempre a la misma velocidad APARENTE: no es real “POR EFECTO DE LA ROTACION DE LA TIERRA”
Geodesia astronómica a: Latitud astronómica λa: Longitud astronómica A a : Acimut Astronómico Sistemas de coordenadas

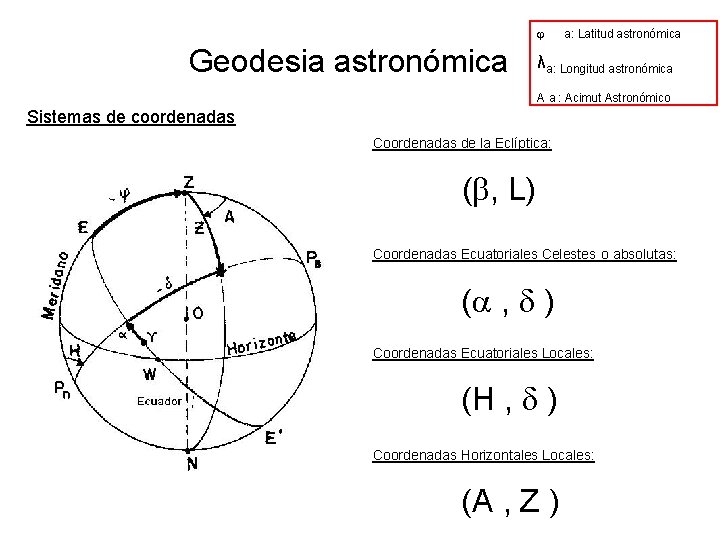

Geodesia astronómica a: Latitud astronómica λa: Longitud astronómica A a : Acimut Astronómico Sistemas de coordenadas Coordenadas de la Eclíptica: ( , L) Coordenadas Ecuatoriales Celestes o absolutas: ( , ) Coordenadas Ecuatoriales Locales: (H , ) Coordenadas Horizontales Locales: (A , Z )

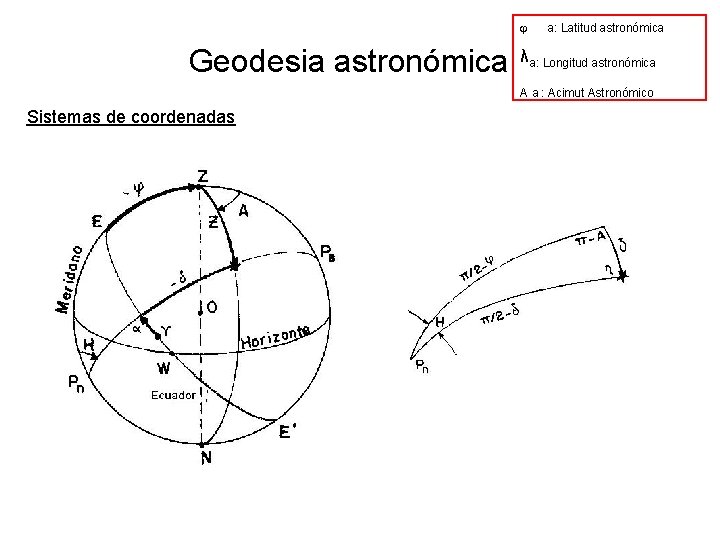

Geodesia astronómica a: Latitud astronómica λa: Longitud astronómica A a : Acimut Astronómico Sistemas de coordenadas
Geodesia astronómica a: Latitud astronómica λa: Longitud astronómica A a : Acimut Astronómico Sistemas de coordenadas Aplicando teorema de seno, coseno y seno-coseno (H , ) (A , Z ) (H , )
