Genomgång av Automation Builder
Automation Builder Skapa nytt projekt Starta Automation Builder March 2, 2021 Slide 2
Automation Builder Skapa nytt projekt Välj AC 500 Project March 2, 2021 Slide 3

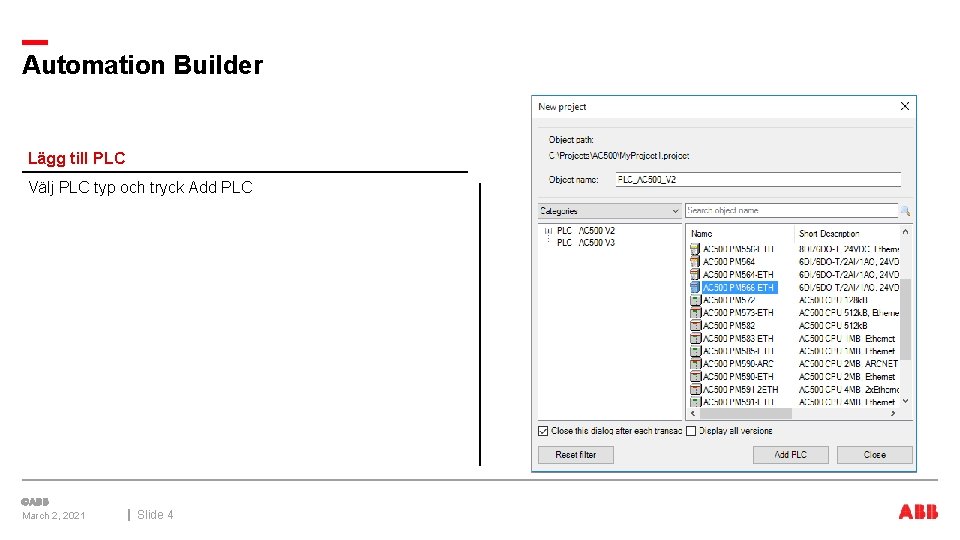

Automation Builder Lägg till PLC Välj PLC typ och tryck Add PLC March 2, 2021 Slide 4

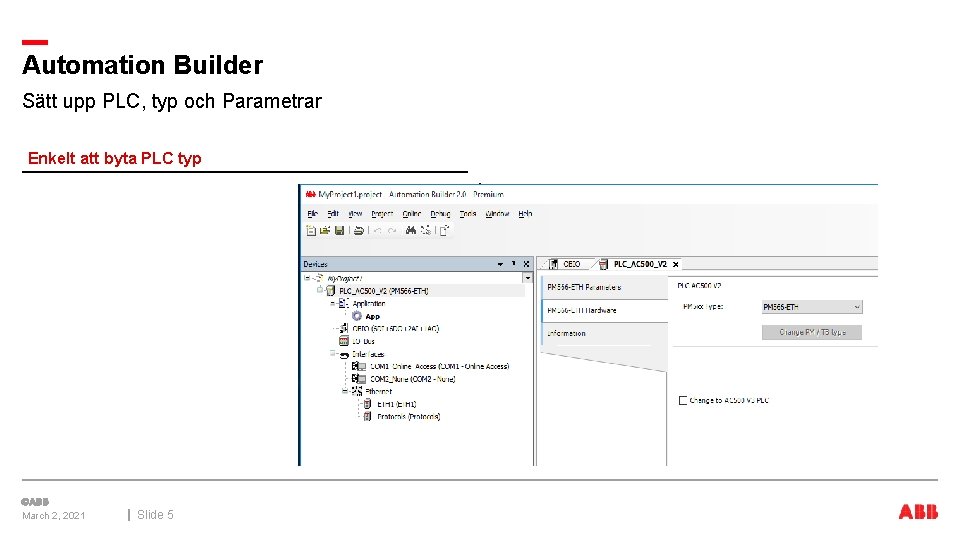

Automation Builder Sätt upp PLC, typ och Parametrar Enkelt att byta PLC typ March 2, 2021 Slide 5
Automation Builder Sätt upp PLC, typ och Parametrar Inställningar på CPU ETH, Ethernet inställningar gör på ETH Ip-adress och mask Möjlighet att scanna för att hitta CPU’n I nätverket finns Default IP för CPU är 192. 168. 0. 10 Och för panel 192. 168. 0. 12 March 2, 2021 Slide 6
Automation Builder Lägg till IO Högerklick på IO_Bus Add Object Lägg Till DI 561 och en DO 561 March 2, 2021 Slide 7
Automation Builder Konfigurera IO DI/DO endast om man ska ignorera modulen AI, Fler val samt vilken typ av ingång det ska vara March 2, 2021 Slide 8
Automation Builder Mappning av variabler Välj DI 561 I/O Mapping Tryck på + Variabel kan insättas på hela module Eller På varje kanal för sig March 2, 2021 Slide 9
Automation Builder Mappning av variabler Fortsätt med en DO 561 Och AI 561 March 2, 2021 Slide 10
Automation Builder Mappning av variabler Fler inställningar March 2, 2021 Slide 11
Automation Builder Co. De. Sys Starta Dubbelklicka på Application för start av Co. De. Sys March 2, 2021 Slide 12
Automation Builder Co. De. Sys Flikar Visa första fliken, POU Och sista fliken Resources March 2, 2021 Slide 13
Automation Builder Co. De. Sys Resources Global Variables. Variablerna som definierats på IO finns nu tillgängliga I Co. De. Sys som Globala variabler. Här definierar man även Tasks mm. March 2, 2021 Slide 14

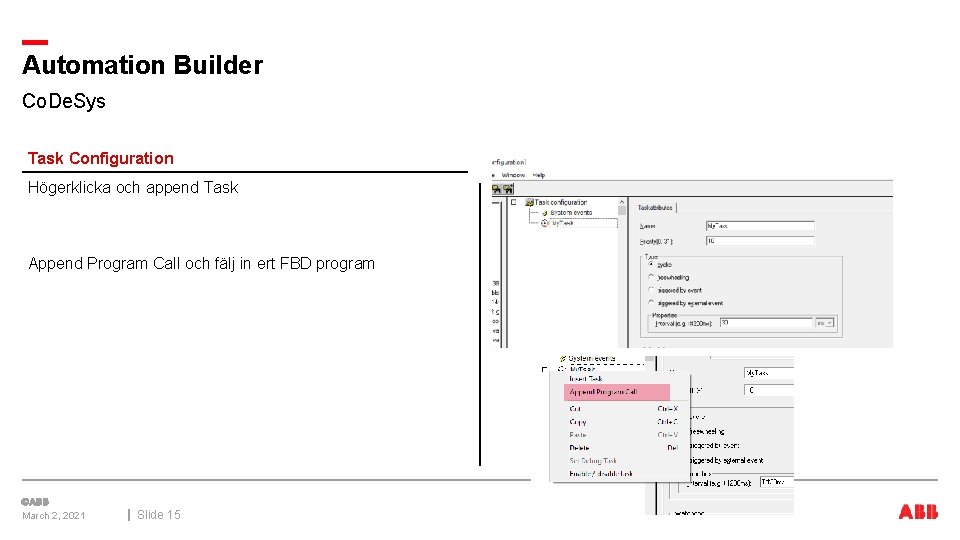

Automation Builder Co. De. Sys Task Configuration Högerklicka och append Task Append Program Call och fälj in ert FBD program March 2, 2021 Slide 15

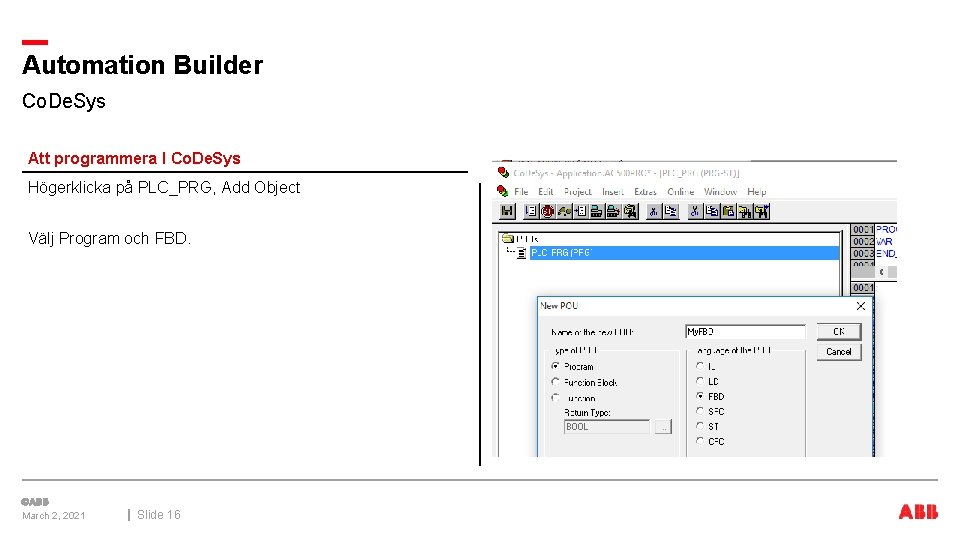

Automation Builder Co. De. Sys Att programmera I Co. De. Sys Högerklicka på PLC_PRG, Add Object Välj Program och FBD. March 2, 2021 Slide 16
Automation Builder Co. De. Sys Att programmera I Co. De. Sys Insert Box “F 2” Visa Input Assistant Välj OR March 2, 2021 Slide 17

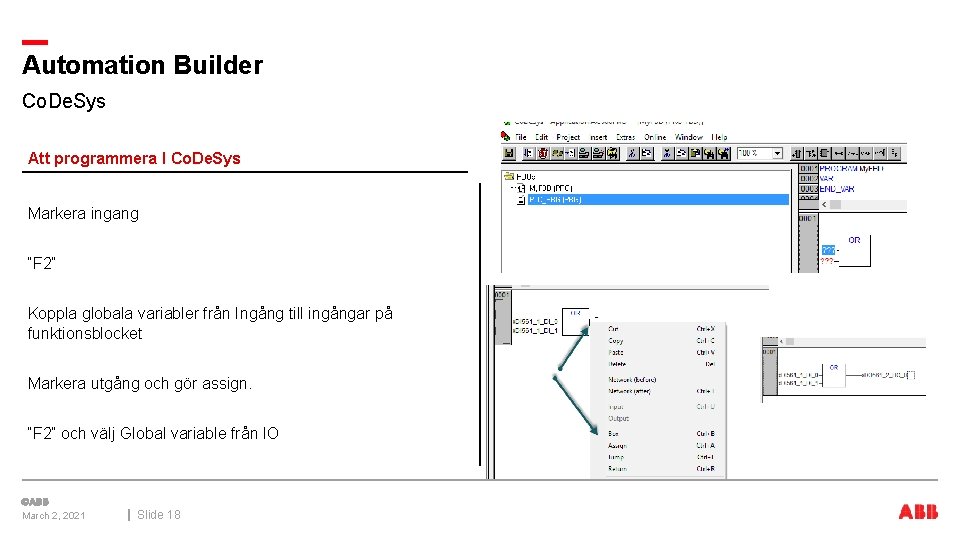

Automation Builder Co. De. Sys Att programmera I Co. De. Sys Markera ingang “F 2” Koppla globala variabler från Ingång till ingångar på funktionsblocket Markera utgång och gör assign. “F 2” och välj Global variable från IO March 2, 2021 Slide 18

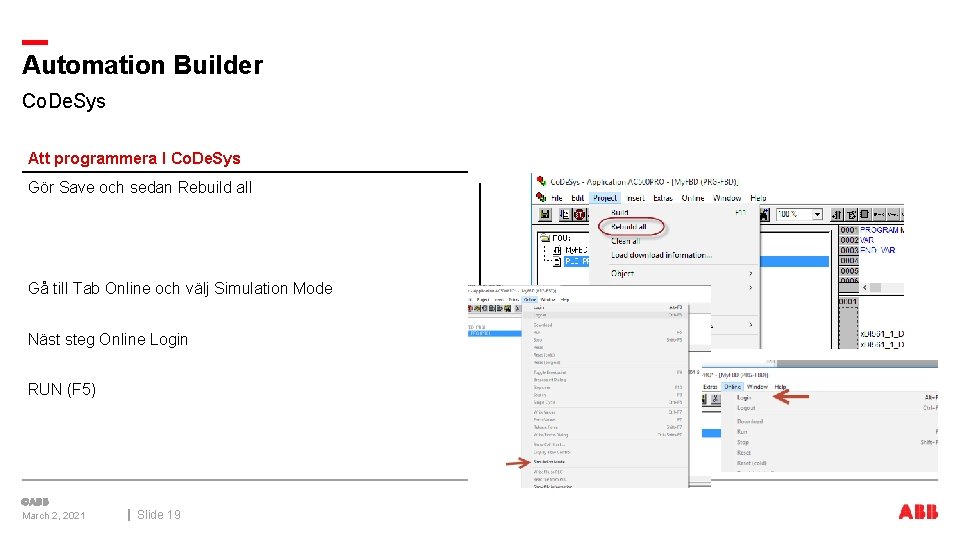

Automation Builder Co. De. Sys Att programmera I Co. De. Sys Gör Save och sedan Rebuild all Gå till Tab Online och välj Simulation Mode Näst steg Online Login RUN (F 5) March 2, 2021 Slide 19

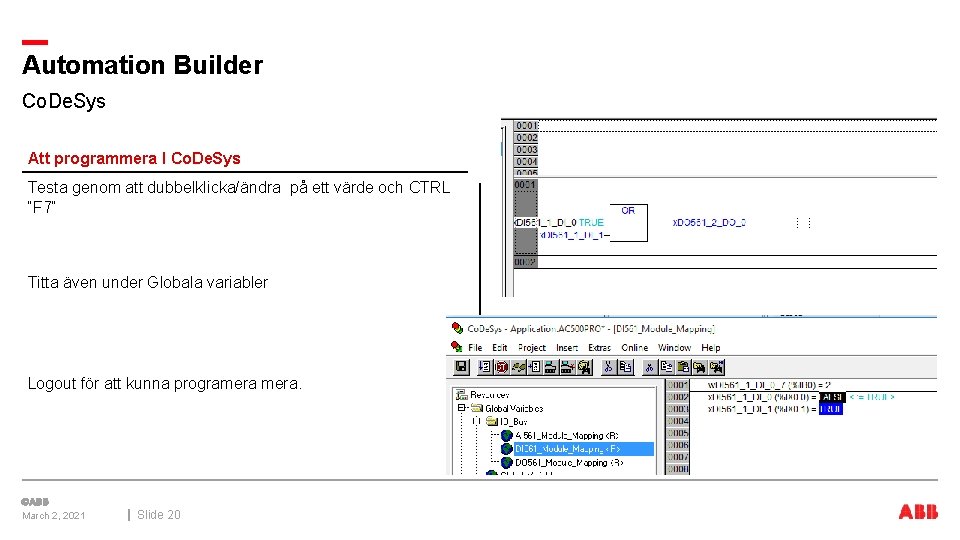

Automation Builder Co. De. Sys Att programmera I Co. De. Sys Testa genom att dubbelklicka/ändra på ett värde och CTRL “F 7” Titta även under Globala variabler Logout för att kunna programera. March 2, 2021 Slide 20
Automation Builder Co. De. Sys Att programmera I Co. De. Sys Nytt network efter det första. Samma procedur men lägg till en LE “Less or Equal” Koppla in AI signalen från IO Deklarera egna variabler genom att Ge namn och då kommer Declare Variable fönstret upp automatiskt Login/Run och testa ett par värde Logout March 2, 2021 Slide 21

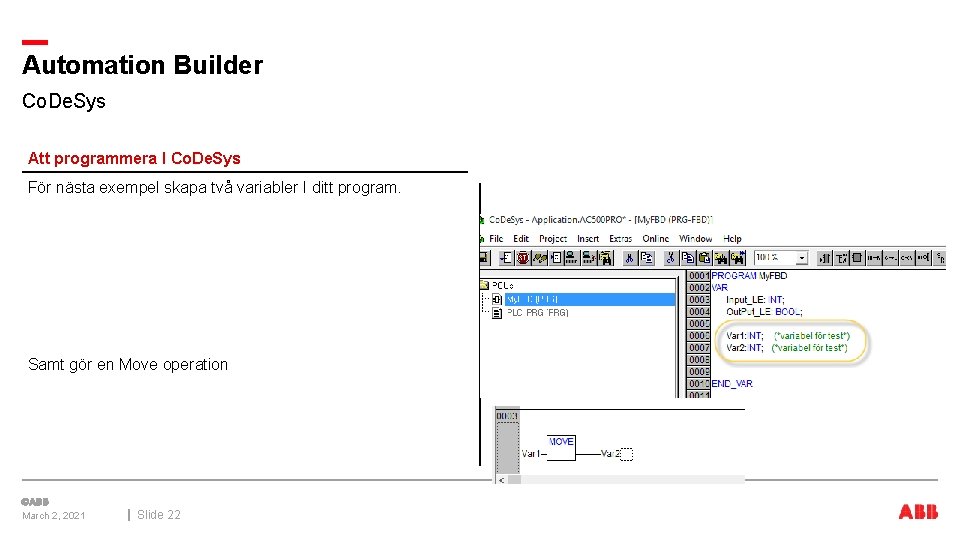

Automation Builder Co. De. Sys Att programmera I Co. De. Sys För nästa exempel skapa två variabler I ditt program. Samt gör en Move operation March 2, 2021 Slide 22
Automation Builder Co. De. Sys Visualization Skapa en ny Visulization och döp den till PLC_VISU Lägg till en rektangel Högerklick på rektangel, Välj configure Text enligt build, %i “F 2” för att välja variable för input, detta fall lokal variable Var 1 March 2, 2021 Slide 23
Automation Builder Co. De. Sys Visulization Lägg till en “Bar” Koppla till Var 2 Visa I Online mode. Ändra värde I boxen och Baren visar värdet. March 2, 2021 Slide 24
