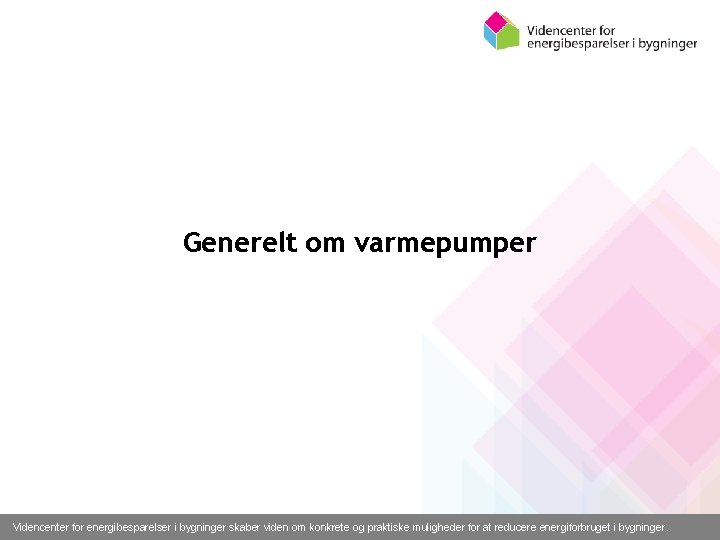

Generelt om varmepumper Videncenter for energibesparelser i bygninger

Generelt om varmepumper Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Politiske mål Danmark og udfasning af oliefyr, det elbårne samfund § Regeringens mål (Vores energi 2012) § § 100 % vedvarende energi i 2050 100 % vedvarende energi i el og varme 2035 Udfasning af kul og olie i 2030 50 % af elforbruget dækkes af vind i 2020 § Regeringens energiaftale 2012 § 2013: Stop for installation af olie fyr og naturgasfyr i nye bygninger § 2016: Stop for installation af oliefyr i bygninger med mulighed for naturgas eller fjernvarmeområder § 260. 000 bygninger med oliefyr § 80. 000 skifter til gas eller fjernvarme § 180. 000 uden mulighed for fjernvarme eller gas Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Energistyrelsens fremskrivninger (Naturgas – ca. 210 g/k. Wh) Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Forskellige brændsler til opvarmning Brændsel Energienhed Pris pr. enhed Energi pr. enhed Effektivitet Varmepris Naturgaskedel M 3 Kr. 8, 75 - 11 k. Wh 1, 05 0, 76 kr. /k. Wh Oliekedel Liter Kr. 12, 00 - 10 k. Wh 0, 95 1, 26 kr. /k. Wh Træpiller kg Kr. 2, 00 - 5, 4 k. Wh 0, 90 0, 41 kr. /k. Wh Varmepumpe COP 3, 5 k. Wh-el Kr. 2, 00(Kr. 1, 50 -) 1 k. Wh-el 3, 50 0, 57 kr. /k. Wh (0, 43 kr. /k. Wh) Forbrug over 4. 000 k. Wh/år Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Energistyrelsens fremskrivninger Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Varmepumpens virkemåde • Samme princip som i køleskabet • Varme ”pumpes” fra et sted til et andet (fra et temp. niveau til et andet) Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Varmepumpens virkemåde Kompressor Skaber temp. forskel Varm varmeveksler Afgiver varme Kold varmeveksler Optager varme Ventil Opretholder temp. forskel Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

”Definitioner” på anlægstyper Varmepumpe 25 % 100 % Primær udnyttelse af varme COP = Køleanlæg Primær udnyttelse af køling COP = 25 % 75 % Varmegenvinding Både varme og kulde udnyttes COP = 25 % 100 % 75 % Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Varmepumpetyper Luft/luft - henter energi fra udeluft eller afkastluft og afgiver til indeluften (enten direkte eller via ventilation) Luft/vand - henter energi fra udeluft eller afkastluft og afgiver til vandbårent afgiversystem (radiator eller gulvvarme) Væske/vand - (jordvarme) - henter fra energi fra jordslange (eller andet) og afgiver til vandbårent varmeafgiversystem Brugsvand - henter energi fra afkastluft, udeluft eller jordslange og afgiver denne til brugsvandsbeholder (+ evt. ventilation) Boligventilationsvarmepumper (aktiv varmegenvinding) – henter energi fra afkastluft og afgiver denne til enten ventilationsluft, varmeafgiver, brugsvand, eller flere af disse. Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Luft/luft varmepumpen • Oplagt til boliger med elvarme, eller hvor der ikke er vandbårent centralvarmesystem. • Installeres typisk som en splitunit med én udedel og én eller flere indedele. • Dækker typisk kun 60 -80% af husets samlede varmebehov. • Kan også dække over begrebet ”boligventilationsvarmepumpe” • Spiller fint sammen med solvarme/luftsolfangere, men også andre varmekilder Fordele: Lave installationsomkostninger, nem at installere og kræver ikke jordareal Ulemper: Dårligere virkningsgrad end luft/vand og jordvarmeanlæg, støj Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Luft/vand varmepumper - Traditionel • • • Typisk On/Off regulerede Ofte designet til nordisk klima Ren vand tilslutning VVS-autorisation Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Luft/vand varmepumper – Split type • • • Split type Frekvensregulerede Enkelte i to trin høje temperaturer Nogle med øget effekt ved lave temperaturer Kølemiddel tilslutning Ingen vand der kan fryse Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Luft/vand varmepumpen • Oplagt til huse med centralvarmesystem og hvor der ikke er et stort jordareal til slanger • Varmepumpen opstilles udendørs, og der føres to rør ind til centralvarmeanlægget og brugsvandsbeholderen • Dækker typisk 90 -100% af husets samlede varmebehov inkl. varmt brugsvand • Ikke særlig udbredt i DK – men markedet er stigende • Spiller fint sammen med andre varmekilder solvarme, olie og gasfyr Fordele: Middel installationsomkostninger, nem installation, kræver ikke jordareal Ulemper: Dårligere virkningsgrad end jordvarmeanlæg, støj Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Væske-vand varmepumper (jordvarme) • Anvendelsesområde • Huse med vandbårent varmefordelingssystem • Bygninger med opvarmningsbehov i vinterperioden • Fordele • Dækningsgrad 90 -100 % af bygningens varmebehov • Årseffektivitet målt ca. 3, 0 -4, 0 • Høj virkningsgrad • Ulemper • Pris >100. 000 kr. • Jordareal Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Væske/vand varmepumpen (jordvarme) • Oplagt til huse med centralvarmesystem, gerne gulvvarme, og hvor der er plads til jordslanger • Varmepumpen placeres typisk indendørs eller i fyrrum • Dækker typisk 95 -100% af husets samlede varmebehov inkl. varmt brugsvand • Spiller fint sammen med andre varmekilder som solvarme, gas og oliefyr Fordele: høj virkningsgrad, dækker normalt hele huset varmebehov, kompakte anlæg, ingen støj Ulemper: jordareal nødvendigt, dyr installation (4 x luft/luft og 2 x luft/vand), kræver godkendelse Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Hybrid varmepumper jord/sol • Anvendelsesområde • Anlæg med solfangere og jordslange • Fordele • Endnu lavere energiomkostninger • Solfanger og jordslange kan • Begge agere som energifanger • Ulemper • Kompliceret løsning • Risiko for uhensigtsmæssig drift Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Ventilationsvarmepumper Brugsvandsvarmepumpe (”frånluft”) • Anvendelsesområde • Bygninger med ventilationsbehov • Ofte en standard komponent i Svenske typehuse • Fordele • Dækker typisk brugsvandsbehovet • Dækker ventilationsbehov • Billig installation • Ulemper • Primære varmekilde er nødvendig • Nogle kan levere varme til huset men man ”glemmer”, hvor varmen kommer fra dette kan medføre et stort forbrug af elpatron Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Brugsvandsvarmepumpen • Oplagt til nyere parcelhuse hvor der er behov for ventilation • Opstilles indendørs • Dækker typisk hele husets behov for varmt brugsvand, samt en mindre del af rumvarmebehovet • Spiller fint sammen med andre varmekilder, der skal være en anden varmekilde, da den udnytter overskudsvarme Fordele: billig installation, klarer normalt hele boligens ventilationsbehov Ulemper: primær varmekilde nødvendig, dækker kun en mindre del af boligens varmebehov Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Luft/luft ventilations varmepumper Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Ventilationsvarmepumper Luft/luft varmegenvinding • Anvendelsesområde • Boliger med ventilationsbehov • Nyere boliger med ventilationssystem • Fordele • Giver øget varmegenvinding • Ulemper/problematik • Styring af temperatur i de enkelte rum Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

IKM Model VL 1500 Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.

Varmepumpetyper – fordele og ulemper Luft/luft - Fordele: Lave installationsomkostninger, nemme at installere og kræver ikke jordareal Ulemper: Dårligere virkningsgrad end luft/vand og jordvarmeanlæg, afrimning nødvendig Luft/vand - Fordele: Middel installationsomkostninger, nemme at installere og kræver ikke jordareal Ulemper: Dårligere virkningsgrad end jordvarmeanlæg, afrimning nødvendig. Væske/vand - Fordele: høj virkningsgrad, dækker normalt hele huset varmebehov, kompakte anlæg Ulemper: jordareal nødvendigt, dyr installation (4 x luft/luft og 2 x luft/vand), kræver godkendelse (jordslangen) Brugsvand - Fordele: billig installation, klarer normalt boligens brugsvand og ventilationsbehov Ulemper: dækker kun en mindre del af bygningens varmebehov. Kræver et ventilationsbehov og ventilationssystem Boligventilationsvarmepumper (aktiv varmegenvinding) - Fordele: kan anvendes både til opvarmning og A/C Ulemper: Kræver primær varmekilde, ventilationsbehov og ventilationssystem Videncenter for energibesparelser i bygninger skaber viden om konkrete og praktiske muligheder for at reducere energiforbruget i bygninger.
