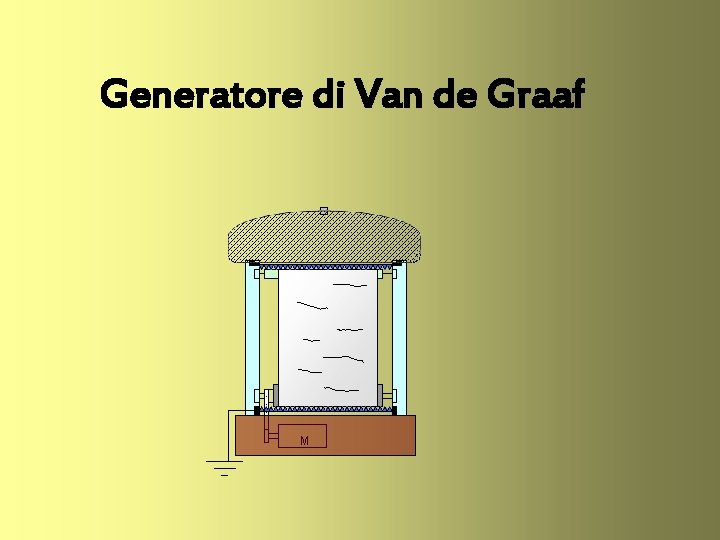

Generatore di Van de Graaf M M Il

Generatore di Van de Graaf M

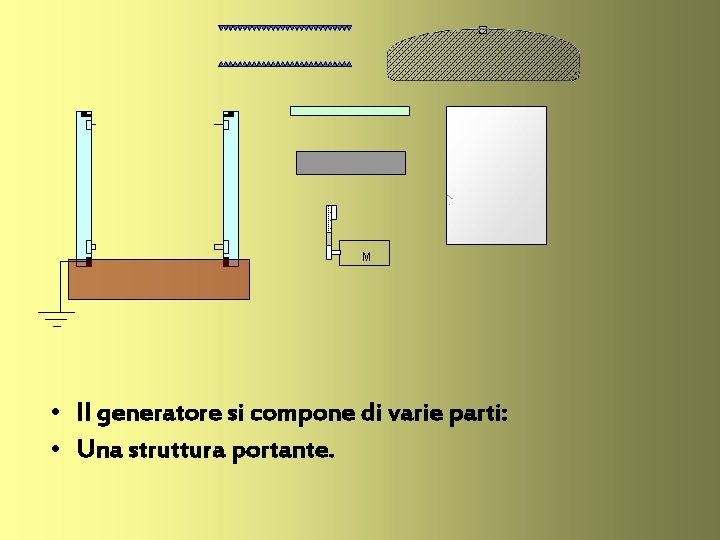

M • Il generatore si compone di varie parti: • Una struttura portante.

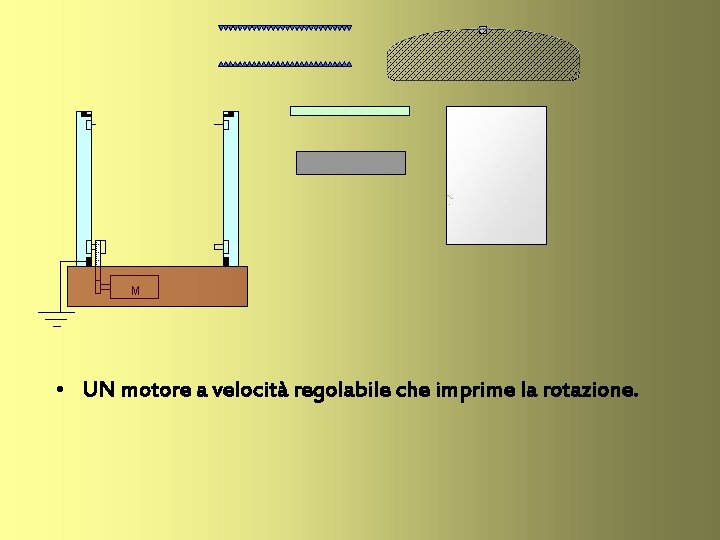

M • UN motore a velocità regolabile che imprime la rotazione.

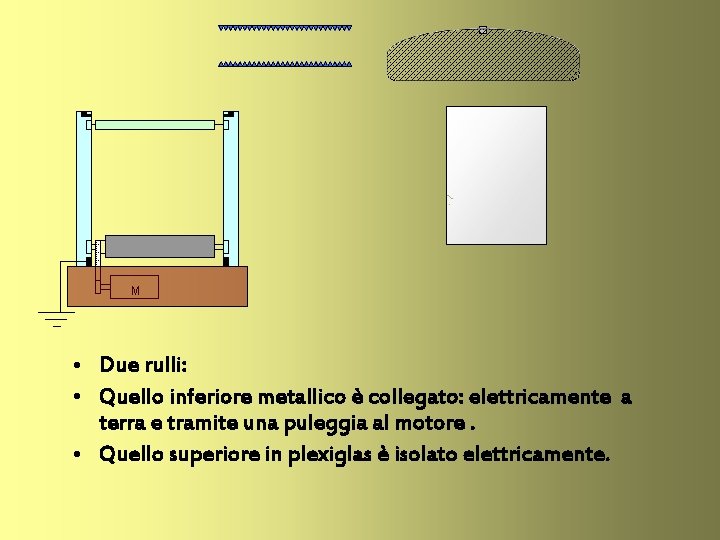

M • Due rulli: • Quello inferiore metallico è collegato: elettricamente a terra e tramite una puleggia al motore. • Quello superiore in plexiglas è isolato elettricamente.

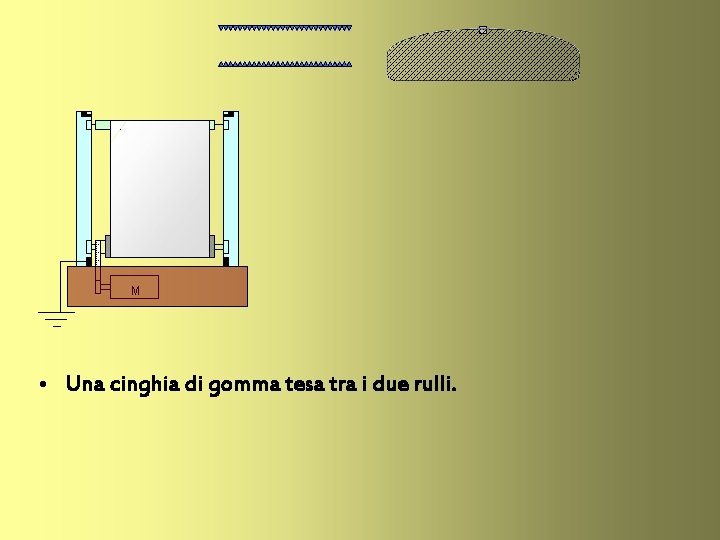

M • Una cinghia di gomma tesa tra i due rulli.

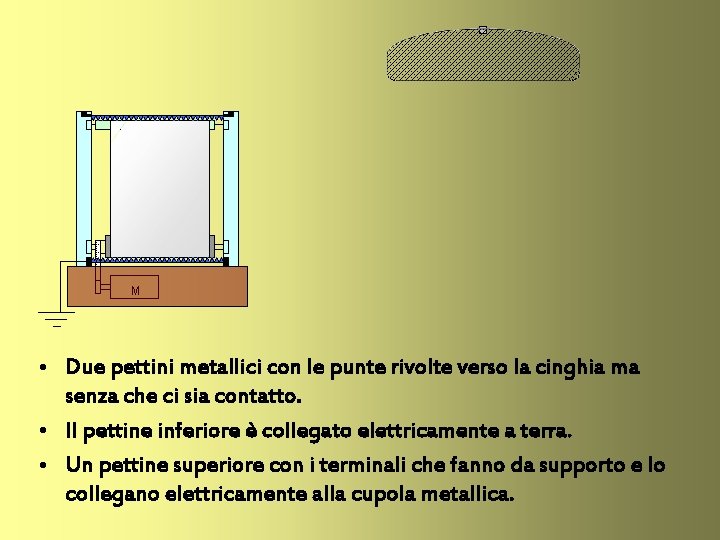

M • Due pettini metallici con le punte rivolte verso la cinghia ma senza che ci sia contatto. • Il pettine inferiore è collegato elettricamente a terra. • Un pettine superiore con i terminali che fanno da supporto e lo collegano elettricamente alla cupola metallica.

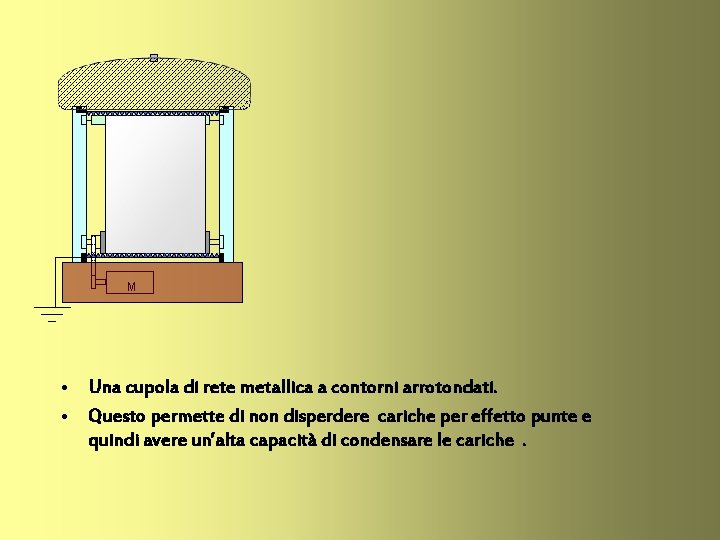

M • Una cupola di rete metallica a contorni arrotondati. • Questo permette di non disperdere cariche per effetto punte e quindi avere un’alta capacità di condensare le cariche.

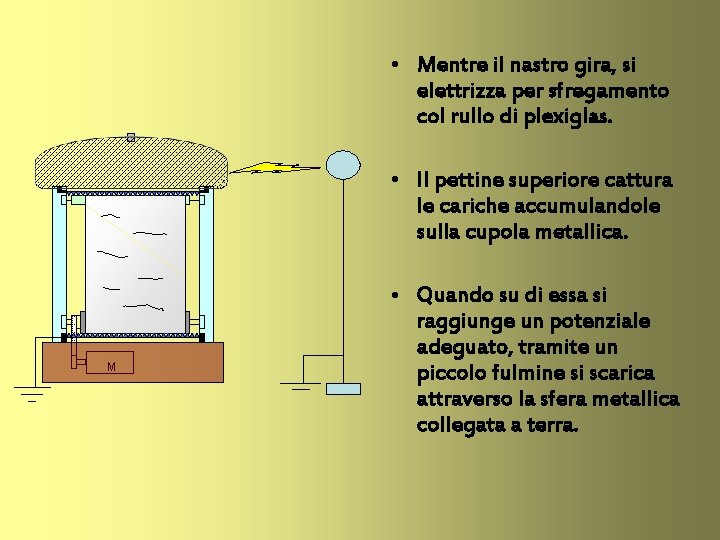

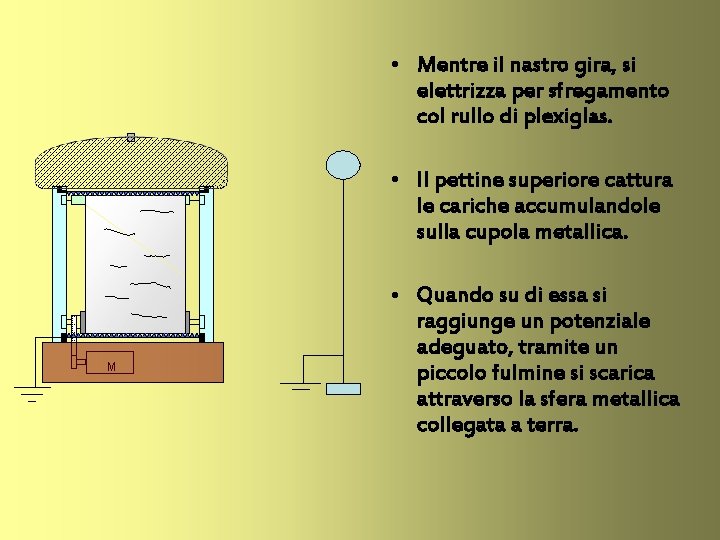

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.

• Mentre il nastro gira, si elettrizza per sfregamento col rullo di plexiglas. • Il pettine superiore cattura le cariche accumulandole sulla cupola metallica. M • Quando su di essa si raggiunge un potenziale adeguato, tramite un piccolo fulmine si scarica attraverso la sfera metallica collegata a terra.
