Generator AC 20 9 2019 Pengertian Generator AC
- Slides: 15
Generator AC 20 -9 -2019
Pengertian Generator AC Generator Arus Bolak-balik atau biasa disebut sebagai alternator atau generator AC (alternating current) atau juga generator singkron adalah suatu sistem yang menghasilkan tenaga listrik dengan masukan tenaga mekanik. Jadi disini generator berfungsi untuk mengubah tenaga mekanik menjadi tenaga listrik, Alat ini sering dimanfaatkan di industri untuk mengerakkan beberapa mesin yang menggunakan arus listrik bolak balik
Namun dalam kenyataannya, komponen generator seperti rotor yang ada pada generator adalah magnet, dan statornya sendiri adalah kumparan.
Jenis Generator Arus Bolakbalik a. Generator arus bolak-balik 1 fasa b. Generator arus bolak-balik 3 fasa
1. Generator 1 fasa Generator yang dimana dalam sistem melilitnya hanya terdiri dari satu kumpulan kumparan yang hanya dilukiskan dengan satu garis dan dalam hal ini tidak diperhatikan banyaknya lilitan. 2. Generator 3 fasa Generator yang dimana dalam sistem melilitnya terdiri dari tiga kumpulan kumparan yang mana kumparan tersebut masing dinamakan lilitan fasa.
Prinsip Kerja Generator Prinsip dasar generator arus bolak-balik menggunakan hukum Faraday yang menyatakan jika sebatang penghantar berada pada medan magnet yang berubah-ubah, maka pada penghantar tersebut akan terbentuk gaya gerak listrik, atau secara singkat dapat dijabarkan sebagai berikut : Bilamana rotor diputar maka belitan kawatnya akan memotong gaya-gaya magnit pada kutub magnit, sehingga terjadi perbedaan tegangan, dengan dasar inilah timbullah arus listrik, arus melalui kabel/kawat yang ke dua ujungnya dihubungkan dengan cincin geser. Pada cincin-cincin tersebut menggeser sikat-sikat, sebagai terminal penghubung keluar.
Besar Tegangan Generator Bergantung Pada : 1. Kecepatan putaran (N) 2. Jumlah kawat pada kumparan yang memotong fluk (Z) 3. Banyaknya fluk magnet yang dibangkitkan oleh medan magnet (f) 4. Konstruksi Generator

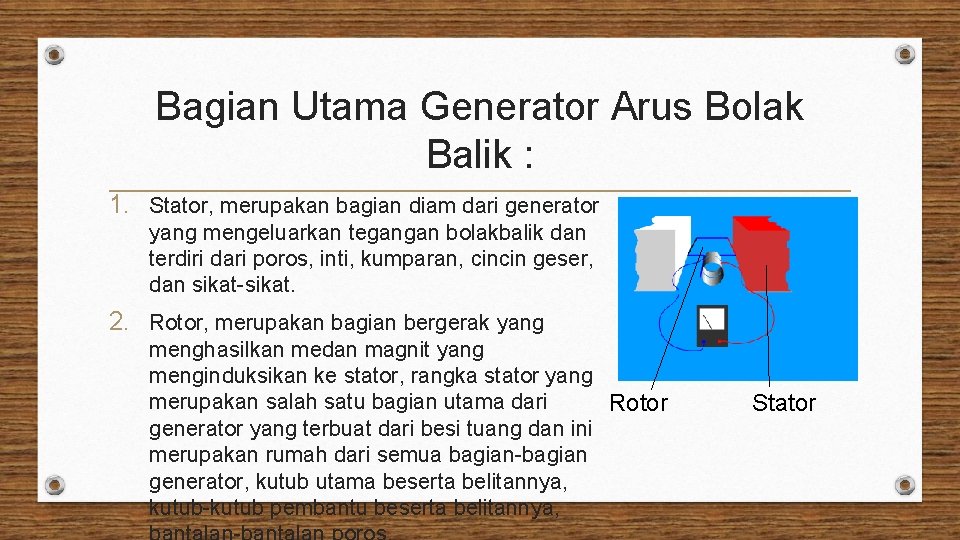

Bagian Utama Generator Arus Bolak Balik : 1. Stator, merupakan bagian diam dari generator yang mengeluarkan tegangan bolakbalik dan terdiri dari poros, inti, kumparan, cincin geser, dan sikat-sikat. 2. Rotor, merupakan bagian bergerak yang menghasilkan medan magnit yang menginduksikan ke stator, rangka stator yang merupakan salah satu bagian utama dari Rotor generator yang terbuat dari besi tuang dan ini merupakan rumah dari semua bagian-bagian generator, kutub utama beserta belitannya, kutub-kutub pembantu beserta belitannya, Stator
Bagian-bagian / Struktur Generator AC
Karakteristik Generator AC Medan magnet pada generator dapat dibangkitkan dengan dua cara yaitu : - dengan magnet permanen - dengan magnet remanen Generator listrik dengan magnet permanen sering juga disebut magneto dynamo. Karena banyak kekurangannya, maka sekarang jarang digunakan. Sedangkan generator dengan magnet remanen menggunakan medan magnet listrik, mempunyai kelebihan-kelebihan yaitu : - Medan magnet yang dibangkitkan dapat diatur
Penggunaan Generator 1. PLTA (Pembangkit Listrik Tenaga Air) Pada PLTA generator di gerakkan oleh tenaga air. Cara kerjanya yaitu air ditampung pada sebuah dam dan dialirkan melalui pipa ke turbin generator dan memutar turbin tersebut, sehingga generator bekerja.
2. Pada pembangkit listrik tenaga angin, kincir angin dihubungkan ke turbin generator. Bagaimana cara kerjanya? Ketika kincir berputar ditiup angin, turbin juga ikut berputar dan menggerakkan generator.
3. Dinamo adalah generator kecil yang biasa dipasang pada kendaraan sepedah, motor atau mobil. Dinamo sepedah turbinnya diputar dengan menggunakan roda sepedah

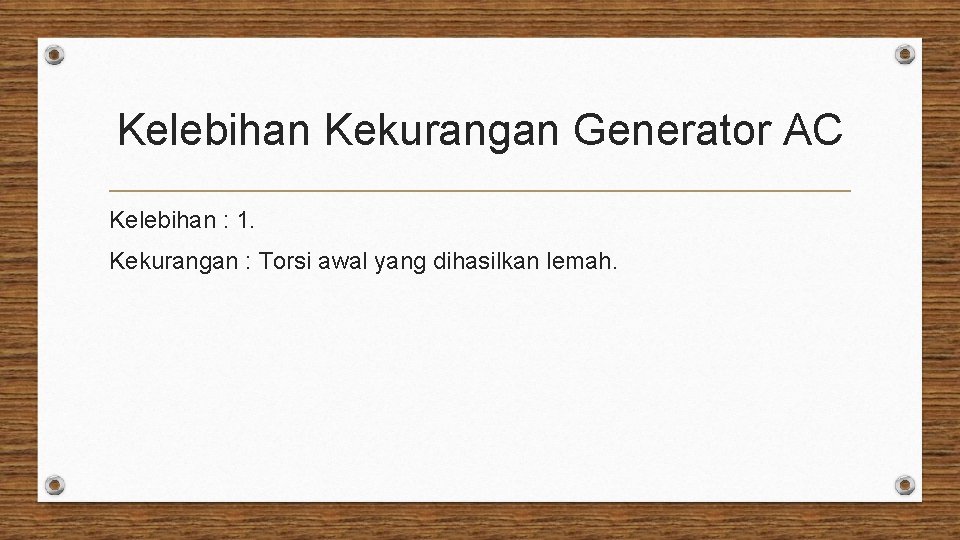

Kelebihan Kekurangan Generator AC Kelebihan : 1. Kekurangan : Torsi awal yang dihasilkan lemah.
