Generalidades § Los suelos están formados por partículas pequeñas (desde micras a algunos centímetros) e individualizadas, que a efectos prácticos se considera indeformables. § Entres las partículas solidas, no cementadas o ligeramente cementadas) quedan huecos con un volumen total del orden de magnitud del volumen ocupadas por ellas (desde la mitas a varias veces superior. § Un suelo es un sistema multifase (bifase o trifase). § Los huecos, poros o intersticios pueden estar llenos de agua, SUELOS SATURADOS, o con aire o agua, SUELOS SEMISATURADOS, lo que condiciona la respuesta de conjunto del material. En condiciones normales de presión y temperatura, el agua se considera incompresible. SUELOS SEMI-SATURADOS Sólido Espacios Vacíos Ocupados por agua y aire. SUELOS SATURADOS Espacios Vacíos Ocupados por agua Sólido

Suelo = materia solida + agua + gas Materia sólida Se refiere a los minerales presentes en el suelo. Las partículas sólidas suelen denominarse "gruesas" y "finas". Por lo tanto: § Gruesos sin cohesión e inerte (Proporcionan el soporte estructural del suelo): Fase Liquida En el caso de la fase líquida generalmente es el agua el elemento presente, aunque podrían estar presentes otros compuestos, sin embargo no es lo común de encontrar en la naturaleza. 1. Fragmento de roca > 3” 2. Gravas entre 3” y 4. 76 mm. 3. Arenas entre 4. 76 mm y 0. 075 mm. 4. Limos entre 0. 075 mm. Y 0. 002 mm § Material de tamaño fino 1. Arcillas menores a 0. 002 mm. Fase gaseosa La fase gaseosa está generalmente conformada por aire o gases generados por la descomposición de la materia orgánica presente en la masa de suelo.

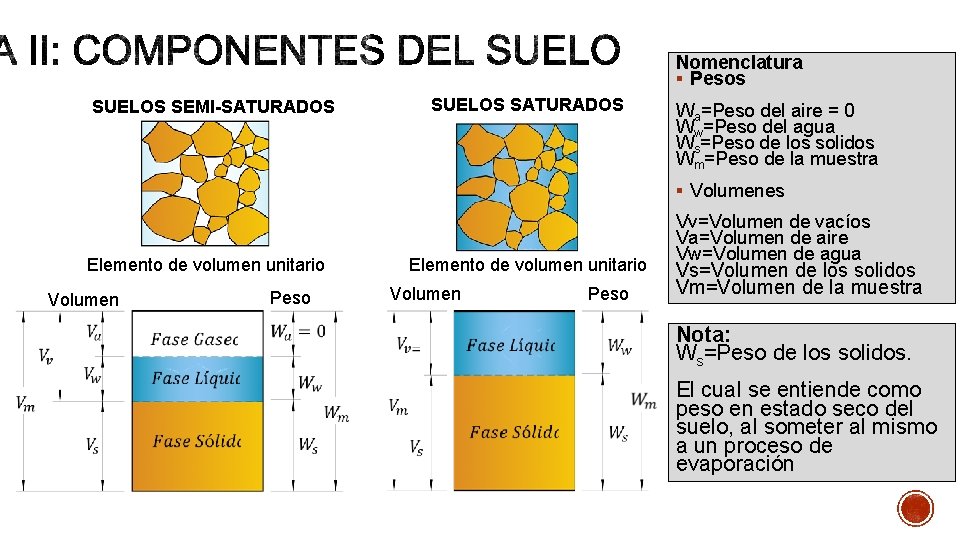

Nomenclatura § Pesos SUELOS SEMI-SATURADOS SUELOS SATURADOS Wa=Peso del aire = 0 Ww=Peso del agua Ws=Peso de los solidos Wm=Peso de la muestra § Volumenes Elemento de volumen unitario Volumen Peso Vv=Volumen de vacíos Va=Volumen de aire Vw=Volumen de agua Vs=Volumen de los solidos Vm=Volumen de la muestra Nota: Ws=Peso de los solidos. El cual se entiende como peso en estado seco del suelo, al someter al mismo a un proceso de evaporación

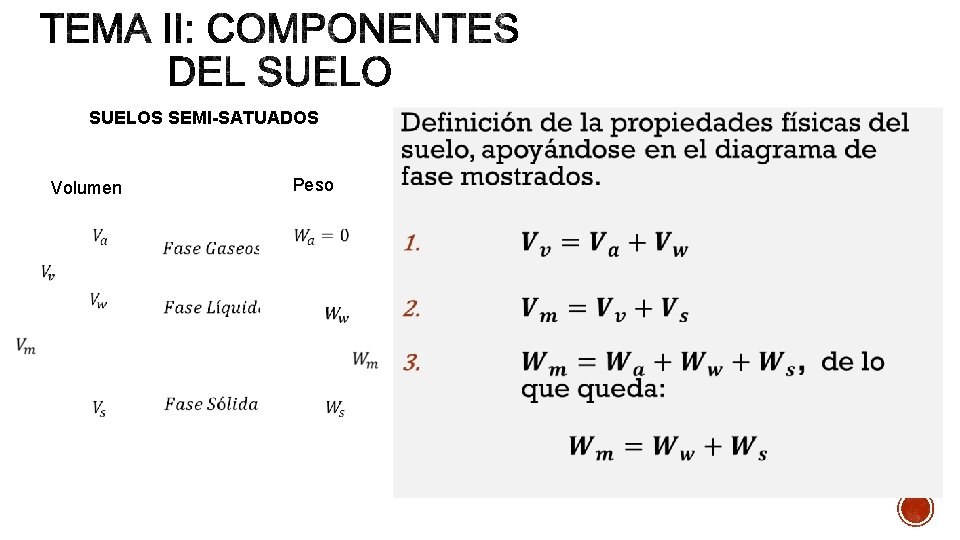

SUELOS SEMI-SATUADOS Volumen Peso

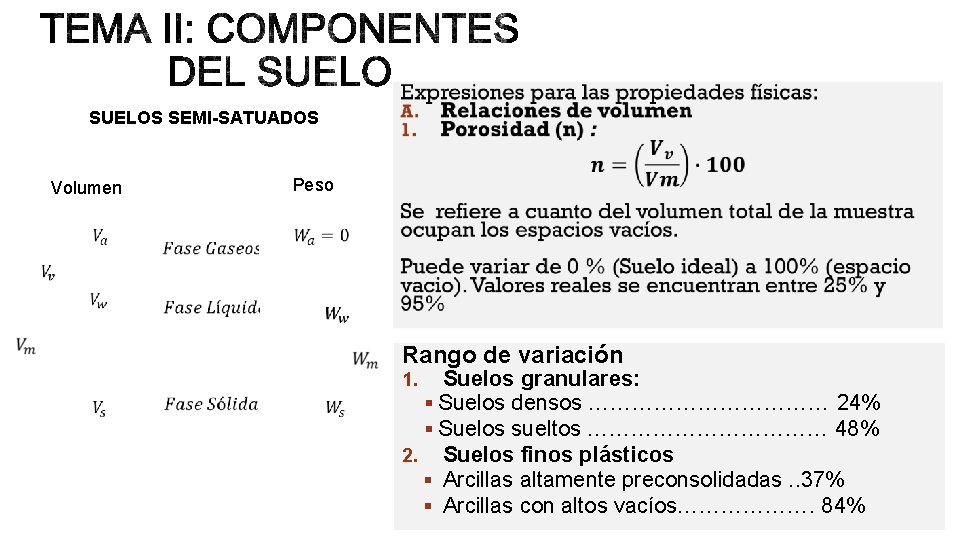

SUELOS SEMI-SATUADOS Volumen Peso Rango de variación Suelos granulares: § Suelos densos ……………… 24% § Suelos sueltos ……………… 48% 2. Suelos finos plásticos § Arcillas altamente preconsolidadas. . 37% § Arcillas con altos vacíos………………. 84% 1.

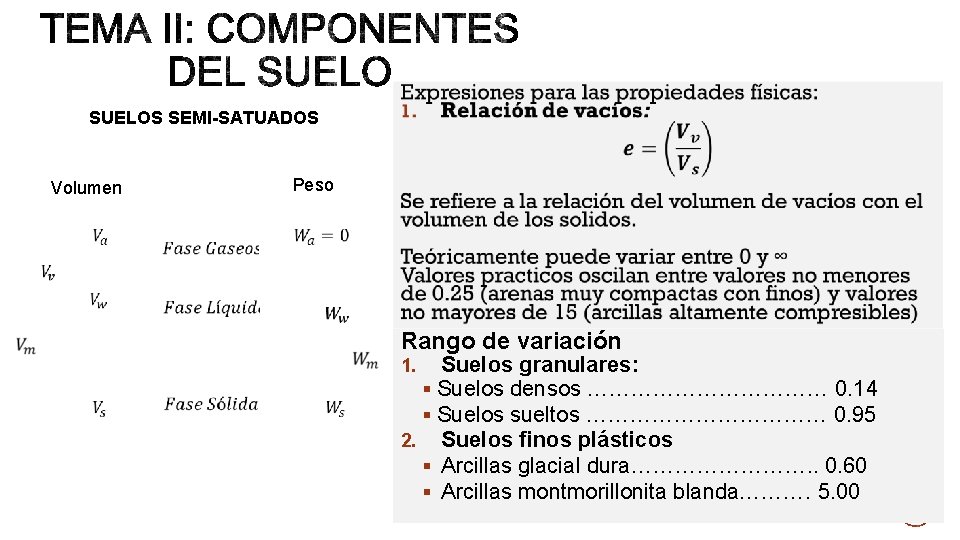

SUELOS SEMI-SATUADOS Volumen Peso Rango de variación Suelos granulares: § Suelos densos ……………… 0. 14 § Suelos sueltos ……………… 0. 95 2. Suelos finos plásticos § Arcillas glacial dura…………. . 0. 60 § Arcillas montmorillonita blanda………. 5. 00 1.

A partir de los valores de e, se puede intuir:

Relación entre la n y e: Ó

SUELOS SEMI-SATUADOS Volumen Peso

SUELOS SEMI-SATUADOS Volumen Peso Rango de variación § Suelos secos ……………… 0% § Suelos granulares denso……………… 36% § Arcillas duras glacias………………. . 22% § Arcilla montmorillonita blanda. . ……. 180% Suelos fibrosos …………. >800%

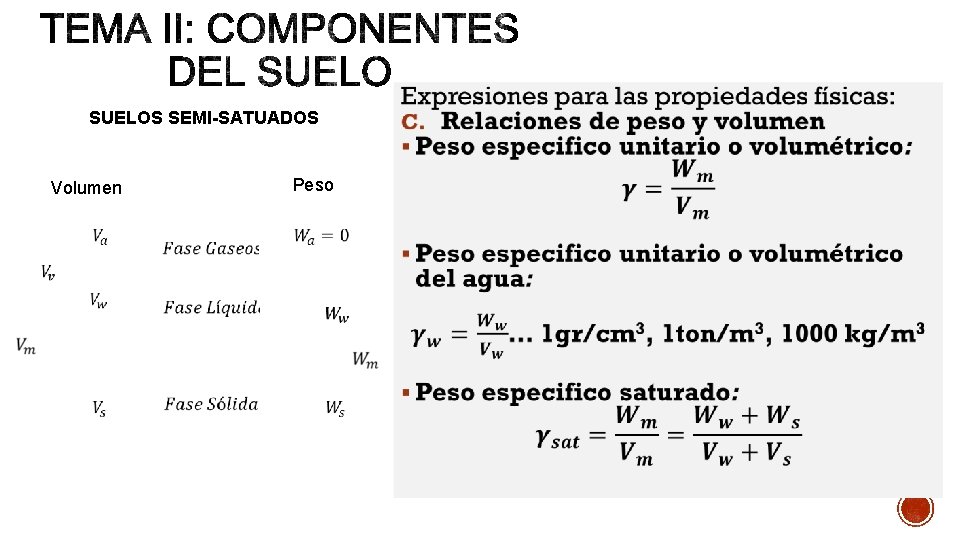

SUELOS SEMI-SATUADOS Volumen Peso

SUELOS SEMI-SATUADOS Volumen Peso

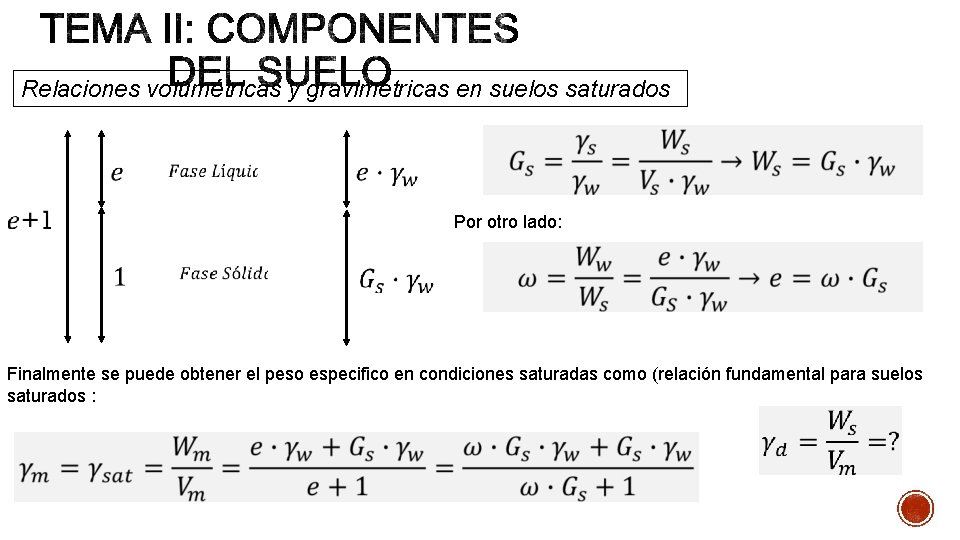

Relaciones volumétricas y gravimétricas en suelos saturados Por otro lado: Finalmente se puede obtener el peso especifico en condiciones saturadas como (relación fundamental para suelos saturados :

Relaciones volumétricas y gravimétricas en suelos parcialmente saturados Por otro lado: Finalmente se puede obtener el peso especifico en condiciones semi-saturadas como (relación fundamental para suelos parcialmente saturados) :

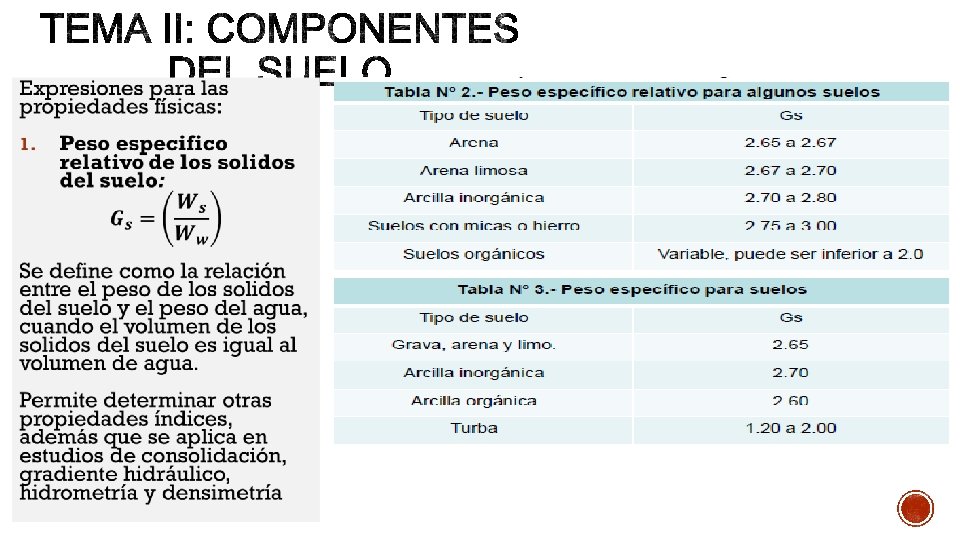

El peso específico de los sólidos varía comúnmente entre los valores de 2, 5 a 2, 8. Los suelos orgánicos tienen valores bajos (Humus: Gs=1, 37). 1. Peso especifico relativo de los sólidos, Gs, para arenas y finos: Materiales: Picnómetro 500 ml, termómetro, balanza, agua destilada, material de suelo Agua pasante por el tamiz Nº 10 (aprox. 100 gr) incluye Temperatura de arenas medias y finas limos y arcillas , bomba de calibración (tc) vacío o una fuente de calor. Agua Suelo Temperatura del ensayo (te).

2. Peso especifico relativo de los sólidos, Gs, para gravas: Materiales: probetas graduadas, material de grava, balanza, agua destilada. Gravas saturadas Gravas Ws Saturar las gravas por 24 horas. Wgsat Volumen de agua absorvido

2. Peso especifico relativo de los sólidos, Gs, para gravas: Vf V Vi Volumen inicial de agua Volumen final de agua (agregando las gravas)
