Generadores de Radiacin Ionizante 1 1 Introduccin Dr

Generadores de Radiación Ionizante 1. 1 Introducción Dr. Willy H. Gerber Objetivos: Comprender como se generan la radiación necesaria para el tratamiento radiológico. www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 1

Fuentes Fotones 20 ke. V – 20 Me. V Electrones 4 – 25 Me. V Protones www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 2

Métodos Tele terapia (remoto) Braquiterapia (contacto) www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 3

Equipos Rayos gama (fotones) Electrones, Protones Rayos X 10 – 400 ke. V Betatrón (Electrones) 40 Me. V (ya no en uso) Fuentes radioactivas ej. Co 4 Me. V Ciclotrón (Protones, Iones) 15 Me. V (generación de Núcleos radioactivos) Auxiliares Klistrón Magnetrón Imán de deflexión Aceleradores lineares 4 – 8 Me. V 14 – 20 Me. V www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 Colimador 4

Alternativas Electrones baja energía Generación de electrones (Filamento) Emitir Rayos Gamma o Partículas Rayos X Generación de Rayos Gamma Aceleración Gama alta energía Electrones alta energía www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 5

El Museo www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 6

Historia Desarrollo tecnológico Equipamiento Hospitalario (depende de la precisión) www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 7

Historia Radiology Medical Physics (Radiol Science) 1950 Medical Physics Radiology Medical Physics (Radiol Science) 1960 1970 D SA ay C T et ry s t g r on n e ol i a t m T lla otro sm py to t To s i i d t a a ns es nd st G Me cl gio ne era 1 e y n u n r I C An ag oth 96 D y. T so o I a r , 1 , ne Ra tra R ET RI iom om ut cle D e l o M P M B T N Nu U TL B X R n ro ta t Be 1940 C Medical Physics X- 0 t-6 l a ob H. Oncology 1980 1990 2000 Department of Medical Physics Combined Chairs Meeting UW Medical School October 29, 2002 www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 8

Equipos Equipo para tratamiento de lesiones en la piel Energías del orden de 20 ke. V www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 9

Equipos Equipo para tratamiento de lesiones en la piel Energías del orden de 50 -150 ke. V www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 10

Equipos de orthovoltaje www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 11

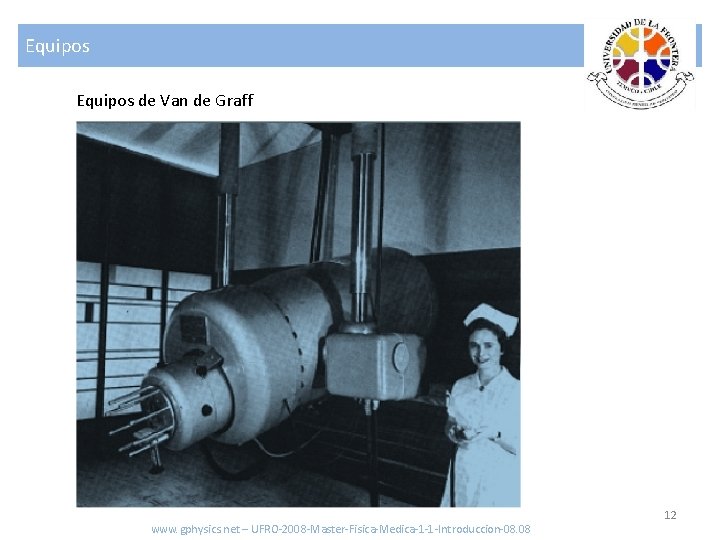

Equipos de Van de Graff www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 12

Equipos Betatrón www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 13

Equipos Microtron www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 14

Equipos Co 60 www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 15

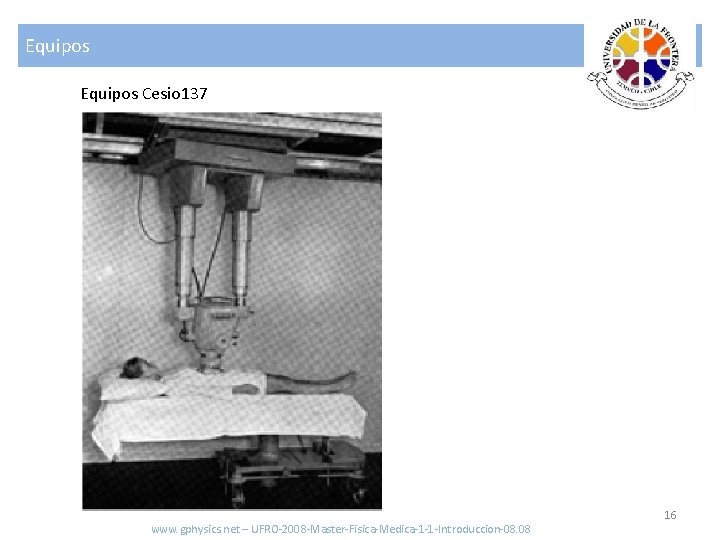

Equipos Cesio 137 www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08 16

Equipos Técnica “Fuego Cruzado” (Cross Fire Technique) por Wickham & Degrais www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Rayos X el método mas efectivo en la ultima década www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Antes del tratamiento Dosis 37 Días de iniciado el tratamiento www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Monumento a los pioneros muertos por exposición a la radiación. www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Dr. Ralph Phillips, St. Bartholomew Hospital Londres 1937, Equipo de 1 Me. V www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Fase “radiactiva” de un implante Blindaje para medico y asistente www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Rayos X www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos 18 Me. V Betatrón www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Betatrón www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Co 60 www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Acelerador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Acelerador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Co 60 www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Klistrón www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Acelerador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Acelerador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Sala de tratamiento www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Lars Leksell (1907 -1986) www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Fijador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos Localizador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08

Equipos CT Planificador www. gphysics. net – UFRO-2008 -Master-Fisica-Medica-1 -1 -Introduccion-08. 08
