GENERACION DE SUPERFICIES POR MECANIZADO v Plano de

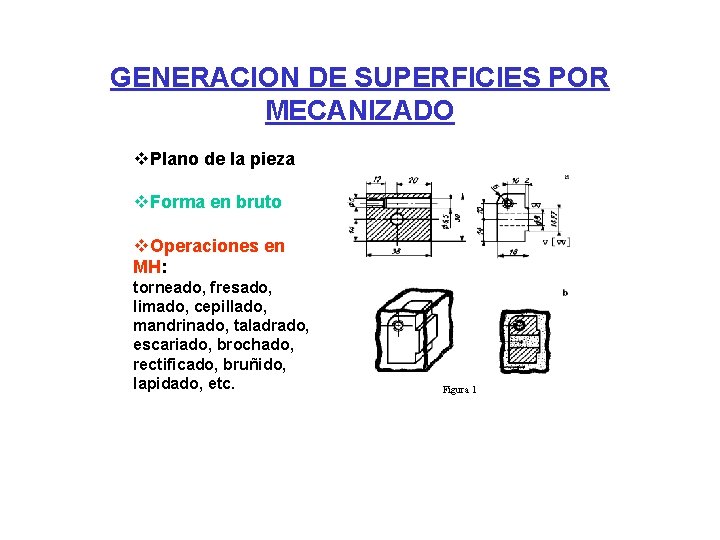

GENERACION DE SUPERFICIES POR MECANIZADO v. Plano de la pieza v. Forma en bruto v. Operaciones en MH: torneado, fresado, limado, cepillado, mandrinado, taladrado, escariado, brochado, rectificado, bruñido, lapidado, etc. Figura 1

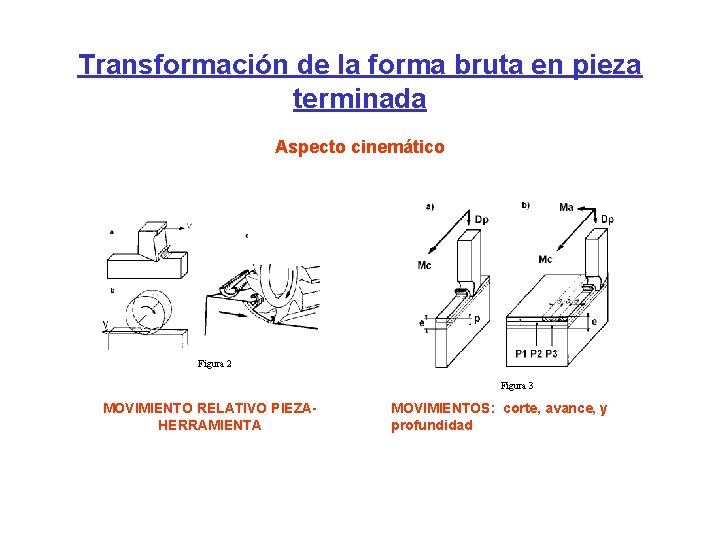

Transformación de la forma bruta en pieza terminada Aspecto cinemático Figura 2 Figura 3 MOVIMIENTO RELATIVO PIEZAHERRAMIENTA MOVIMIENTOS: corte, avance, y profundidad

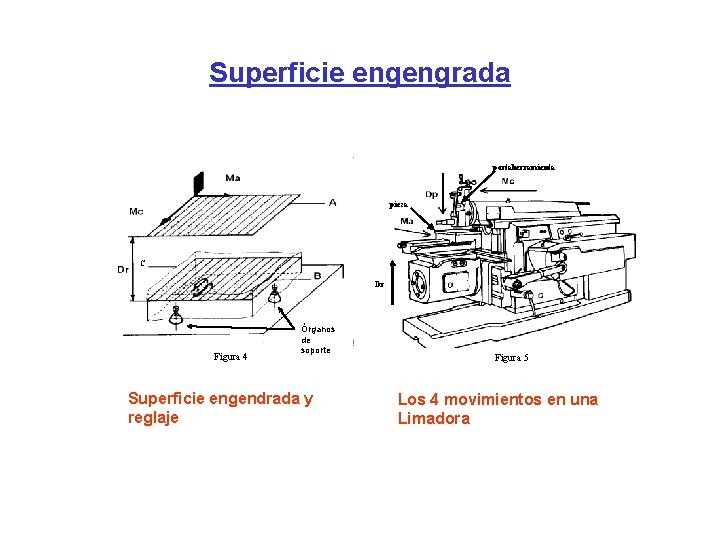

Superficie engengrada portaherramienta pieza C Dr Figura 4 Órganos de soporte Superficie engendrada y reglaje Figura 5 Los 4 movimientos en una Limadora

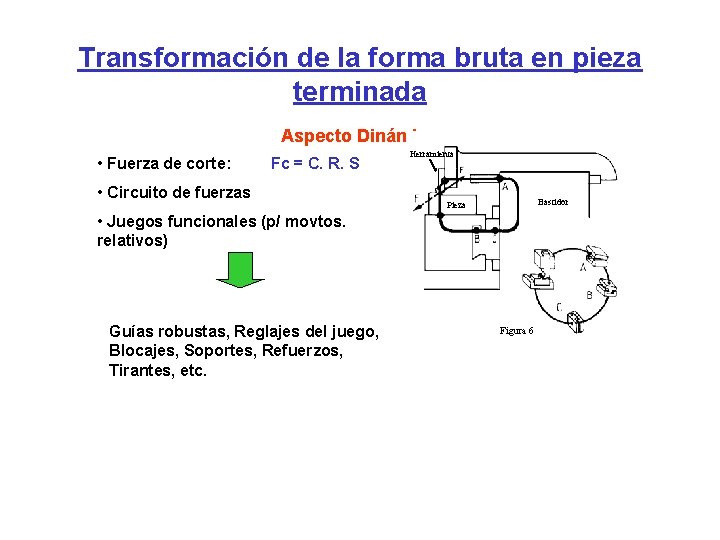

Transformación de la forma bruta en pieza terminada Aspecto Dinámico • Fuerza de corte: Fc = C. R. S • Circuito de fuerzas Herramienta Bastidor Pieza • Juegos funcionales (p/ movtos. relativos) Guías robustas, Reglajes del juego, Blocajes, Soportes, Refuerzos, Tirantes, etc. Figura 6

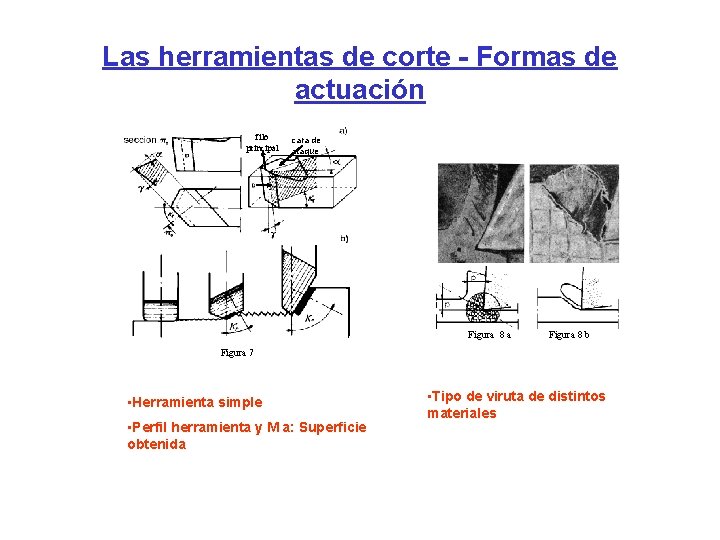

Las herramientas de corte - Formas de actuación filo principal cara de ataque Figura 8 a Figura 8 b Figura 7 • Herramienta simple • Perfil herramienta y M a: Superficie obtenida • Tipo de viruta de distintos materiales

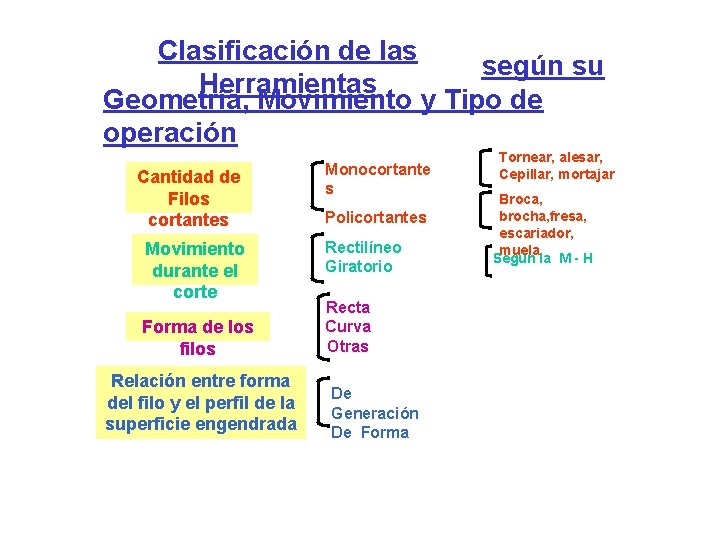

Clasificación de las según su Herramientas Geometría, Movimiento y Tipo de operación Cantidad de Filos cortantes Movimiento durante el corte Forma de los filos Relación entre forma del filo y el perfil de la superficie engendrada Monocortante s Policortantes Rectilíneo Giratorio Recta Curva Otras De Generación De Forma Tornear, alesar, Cepillar, mortajar Broca, brocha, fresa, escariador, muela Según la M - H

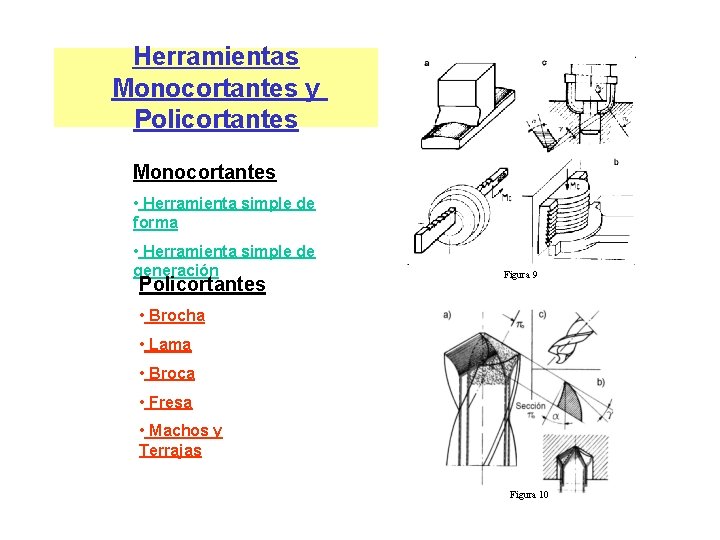

Herramientas Monocortantes y Policortantes Monocortantes • Herramienta simple de forma • Herramienta simple de generación Policortantes Figura 9 • Brocha • Lama • Broca • Fresa • Machos y Terrajas Figura 10

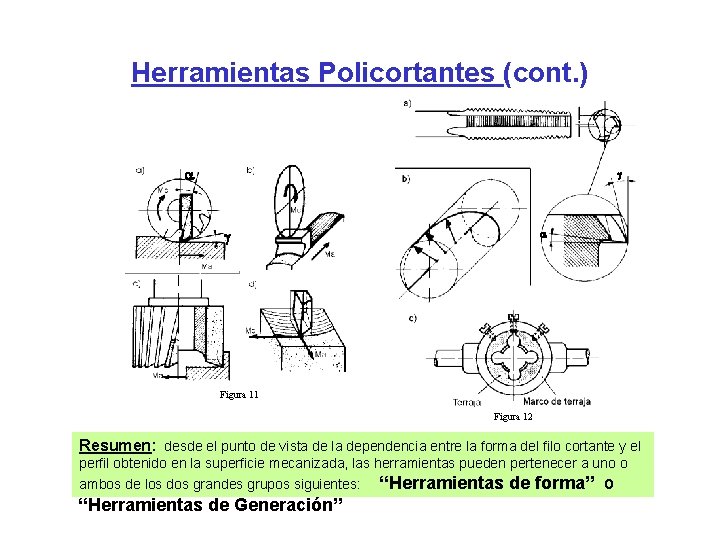

Herramientas Policortantes (cont. ) Figura 11 Figura 12 Resumen: desde el punto de vista de la dependencia entre la forma del filo cortante y el perfil obtenido en la superficie mecanizada, las herramientas pueden pertenecer a uno o ambos de los dos grandes grupos siguientes: “Herramientas de forma” o “Herramientas de Generación”

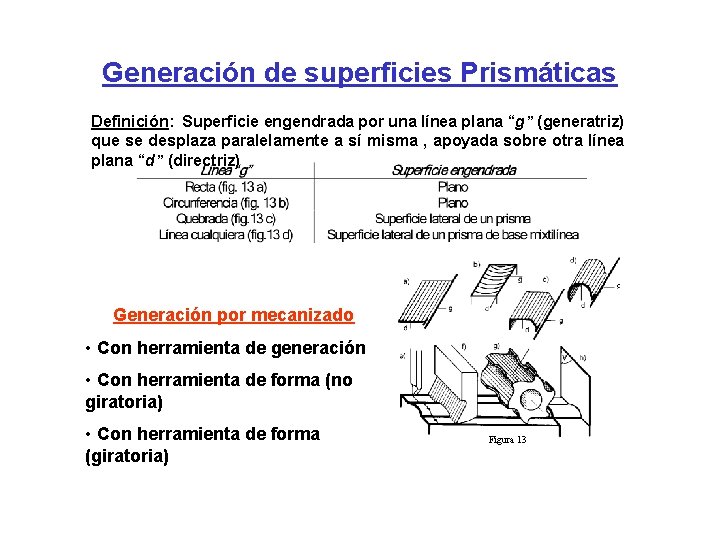

Generación de superficies Prismáticas Definición: Superficie engendrada por una línea plana “g” (generatriz) que se desplaza paralelamente a sí misma , apoyada sobre otra línea plana “d” (directriz) Generación por mecanizado • Con herramienta de generación • Con herramienta de forma (no giratoria) • Con herramienta de forma (giratoria) Figura 13

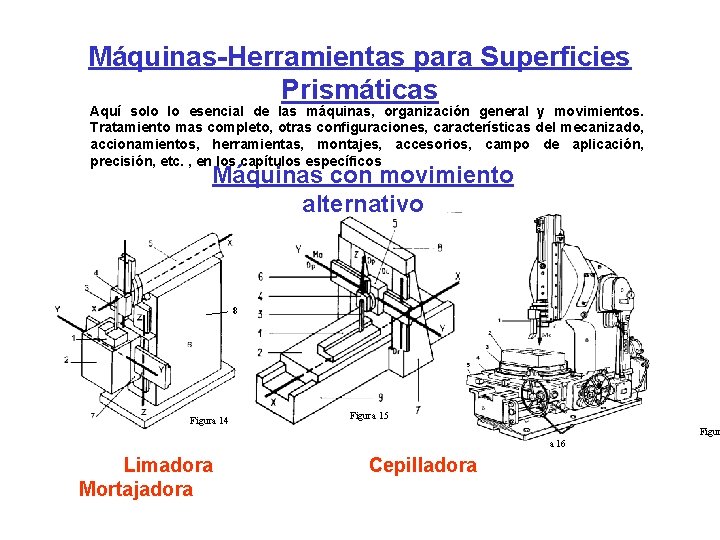

Máquinas-Herramientas para Superficies Prismáticas Aquí solo lo esencial de las máquinas, organización general y movimientos. Tratamiento mas completo, otras configuraciones, características del mecanizado, accionamientos, herramientas, montajes, accesorios, campo de aplicación, precisión, etc. , en los capítulos específicos Máquinas con movimiento alternativo 8 Figura 14 Figura 15 Figur a 16 Limadora Mortajadora Cepilladora

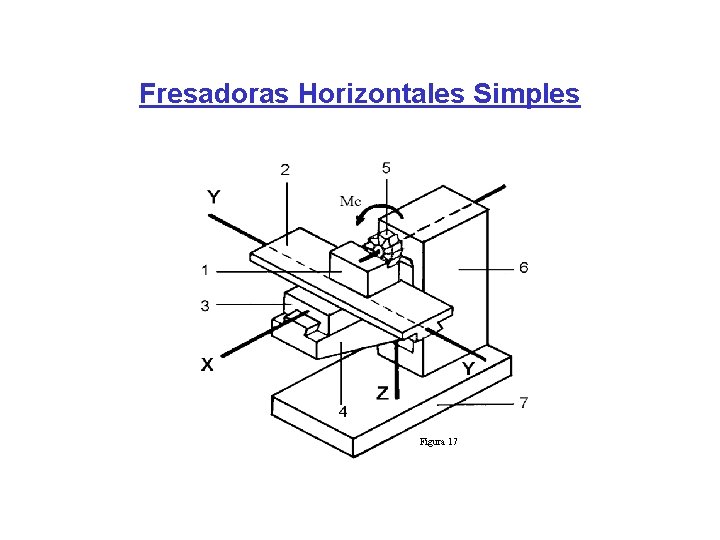

Fresadoras Horizontales Simples Figura 17

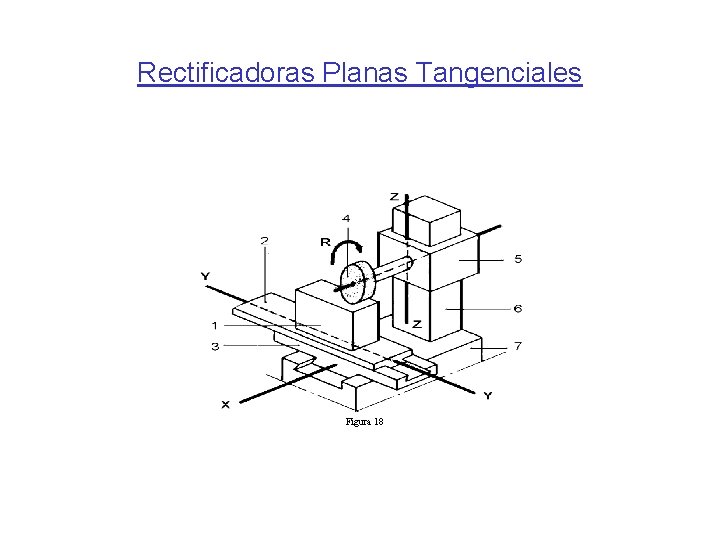

Rectificadoras Planas Tangenciales Figura 18

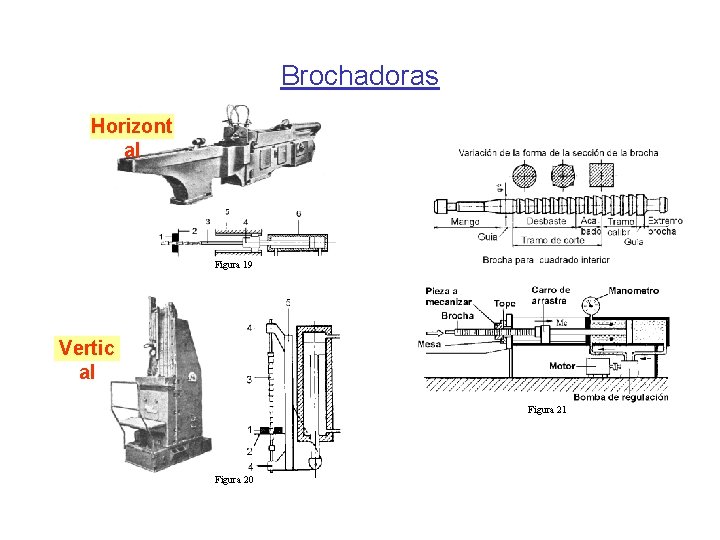

Brochadoras Horizont al Figura 19 Vertic al Figura 21 Figura 20

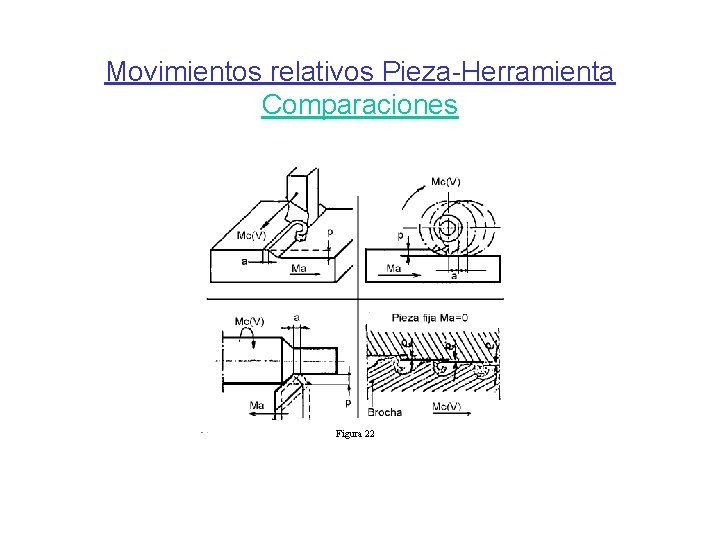

Movimientos relativos Pieza-Herramienta Comparaciones Figura 22

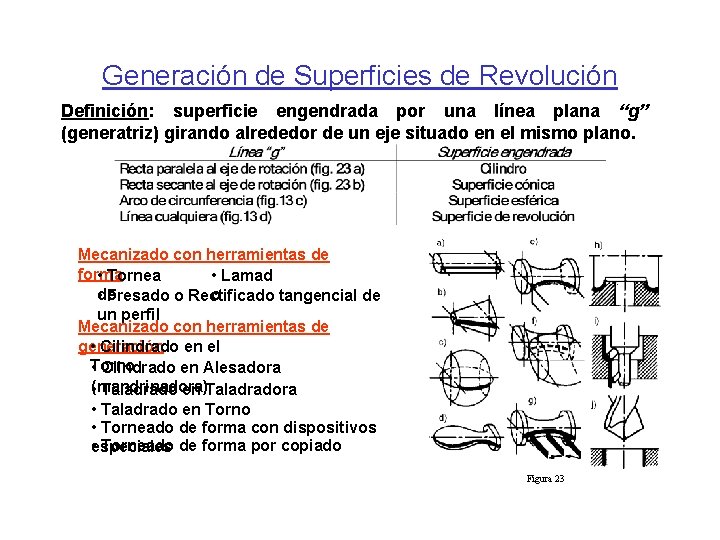

Generación de Superficies de Revolución Definición: superficie engendrada por una línea plana “g” (generatriz) girando alrededor de un eje situado en el mismo plano. Mecanizado con herramientas de forma • Tornea • Lamad do o • Fresado o Rectificado tangencial de un perfil Mecanizado con herramientas de generación • Cilindrado en el Torno • Cilndrado en Alesadora (mandrinadora) • Taladrado en Taladradora • Taladrado en Torno • Torneado de forma con dispositivos • especiales Torneado de forma por copiado Figura 23

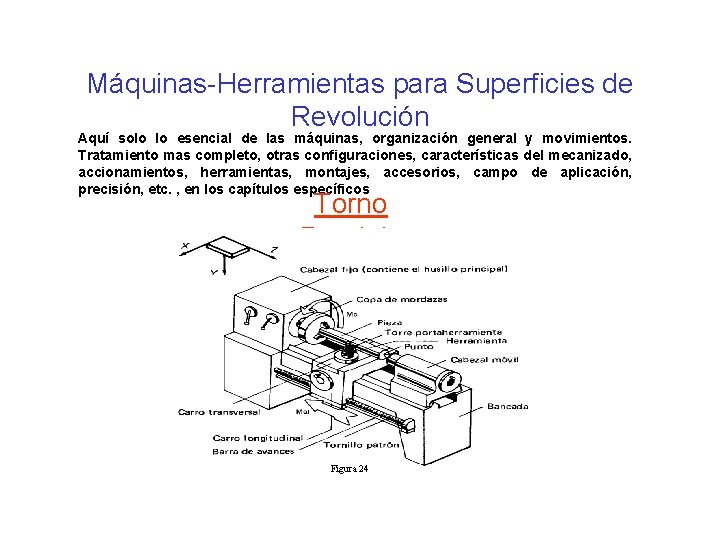

Máquinas-Herramientas para Superficies de Revolución Aquí solo lo esencial de las máquinas, organización general y movimientos. Tratamiento mas completo, otras configuraciones, características del mecanizado, accionamientos, herramientas, montajes, accesorios, campo de aplicación, precisión, etc. , en los capítulos específicos Torno Paralelo Figura 24

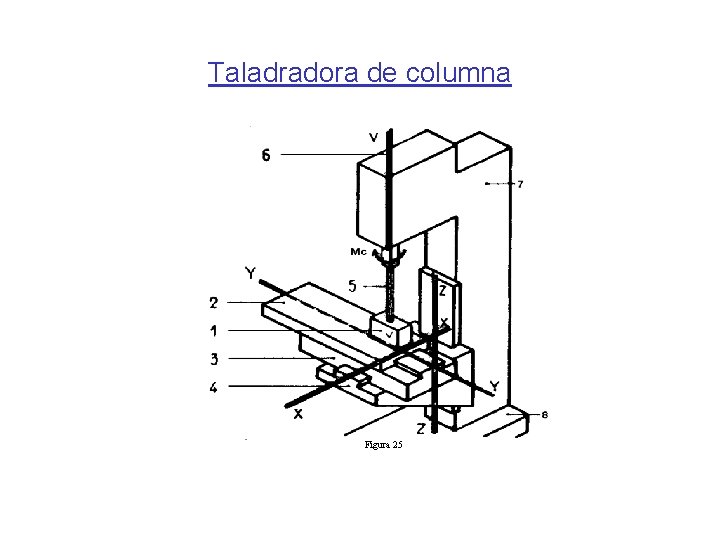

Taladradora de columna Figura 25

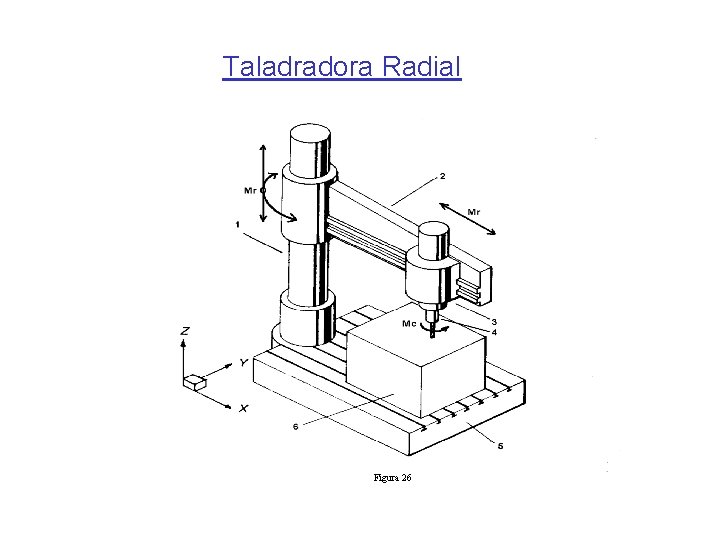

Taladradora Radial Figura 26

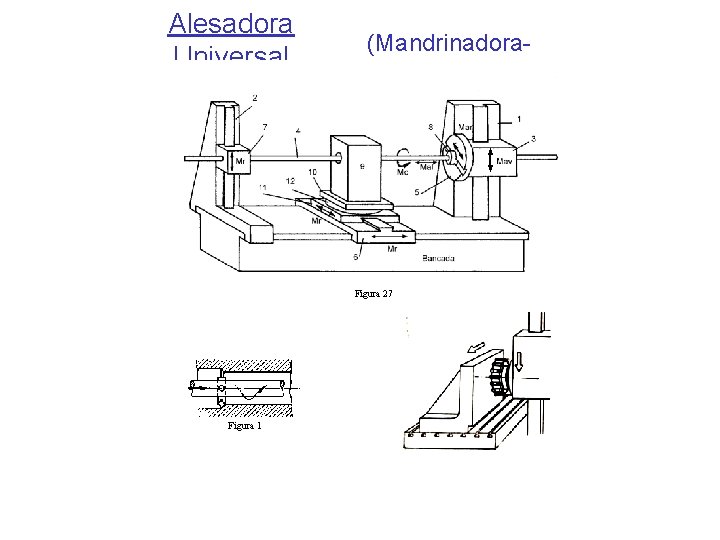

Alesadora Universal (Mandrinadora. Fresadora) Figura 27 Figura 1

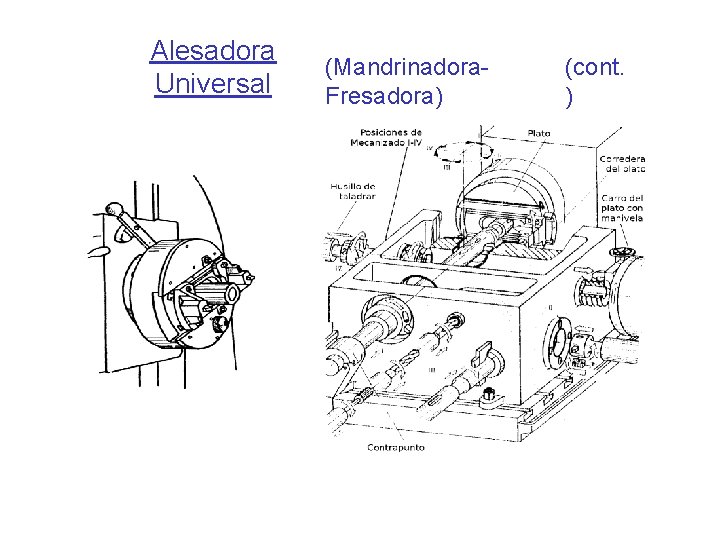

Alesadora Universal (Mandrinadora. Fresadora) (cont. )
