Genelleştirilmiş Çevre Akımları Yöntemi Bu denklem ne söylüyor? Çevre akımları Tüm eleman gerilimleri Özel Durum: lineer, zamanla değişmeyen iki uçlu direnç elemanları ve bağımsız gerilim kaynaklarının bulunduğu devreler. Yararlanılacaklar: KAY KGY ETB
Yöntem: 1. Adım: göz için KGY’ını yaz 2. Adım: eleman tanım bağıntılarını yerleştir 3. Adım: eleman akımlarını çevre akımları cinsinden yaz 4. Adım: çevre akımlarını bul
R 2 R 1 R 4 V 1 + R 3 V 2
kontrollü elemanları Genel Durum: lineer, zamanladeğişmeyenakım iki uçlu direnç elemanları bağımsız gerilim kaynakları Birinci grup elemanlar akımuçlu kontrollü direnç lineer, zamanla değişmeyen çok dirençolmayan elemanlarıakım kaynakları bağımsız İkinci grup elemanlar bağımsız akım kaynakları Yöntem: 1. Adım: göz için KGYı’nı yaz 2. Adım: 1. grup elemanların eleman tanım bağıntılarını yerleştir, 2. grup elemanların eleman tanım bağıntılarını yaz.
3. Adım: eleman akımlarını çevre akımları cinsinden yaz 4. Adım: çevre akımlarını ve ikinci grup elemanların gerilimlerini bul Örnek: İbk 2 =2 i 3 R 4=1Ω R 5=1Ω ik 2 + V 2 R 1=1Ω i 3 R 2=1Ω İbk 1 =v 2 vk 1 R 3=2Ω + -
İbk 2 =2 i 3 R 4=1Ω R 5=1Ω ik 2 + V 2 R 1=1Ω i 3 R 2=1Ω İbk 1 =v 2 vk 1 R 3=2Ω + -
Toplamsallık ve Çarpımsallık Özelliği Chua-Desoer-Kuh sf. 244 -251 Teorem: (Toplamsallık) Lineer direnç elemanları+Bağımsız kaynaklar 1. Grup bağımsız kaynaklar 2. Grup bağımsız kaynaklar 1. Grup bağımsız kaynaklar devrede, 2. grup bağımsız kaynaklar devre dışı iken devre çözülsün 2. Grup bağımsız kaynaklar devrede, 1. grup bağımsız kaynaklar devre dışı iken devre çözülsün Devrede tüm bağımsız kaynaklar varken ki çözüm Tanıt: Devrede tüm bağımsız kaynaklar var:
1. Grup bağımsız kaynaklar devrede 2. Grup bağımsız kaynaklar devrede

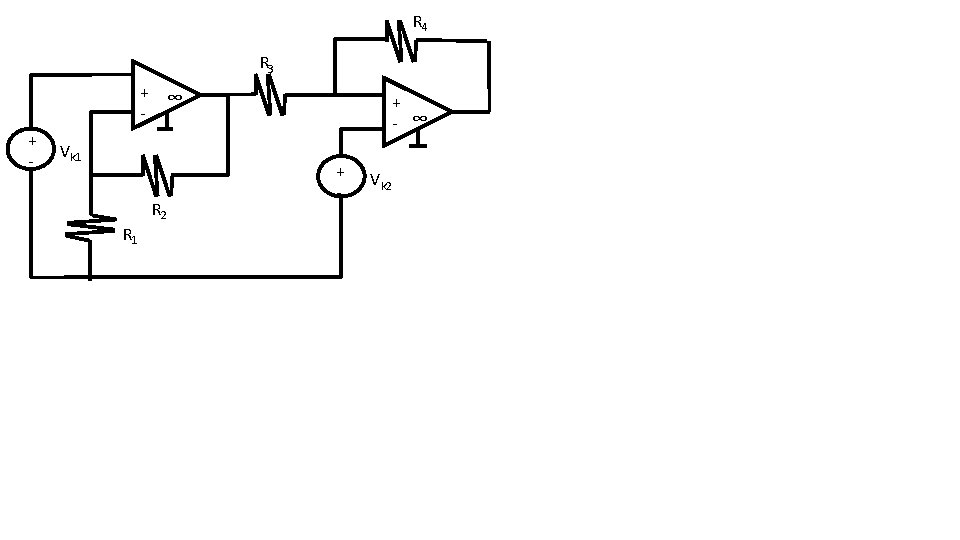

Teorem: (Çarpımsallık) Lineer direnç elemanları+Bağımsız kaynaklar var iken devre çözülsün Lineer direnç elemanları+Bağımsız kaynakların değeri k katına çıkarılsın ve devre çözülsün R 2 Örnek: R 1 + + _ vk 1 vk 2 + _ R 3 R 4 + V 0 -
