Üçgen Çizimi YETERLİ SAYIDA ELEMANININ ÖLÇÜLERİ VERİLEN ÜÇGENİ ÇİZME 1

Üçgen Çizimi Kenar uzunlukları 4 cm, 5 cm ve 6 cm olan üçgeni çiziniz. 2

Üçgen Çizimi Kenar uzunlukları 4 cm, 5 cm ve 6 cm olan üçgeni çiziniz. 4 cm uzunluğunda bir çizelim. A B 3

Üçgen Çizimi Kenar uzunlukları 4 cm, 5 cm ve 6 cm olan üçgeni çiziniz. 4 cm uzunluğunda bir çizelim. B noktasını merkez alarak pergelle 5 cm yarıçaplı bir yay çizelim. A B 4

Üçgen Çizimi Kenar uzunlukları 4 cm, 5 cm ve 6 cm olan üçgeni çiziniz. 4 cm uzunluğunda bir çizelim. B noktasını merkez alarak pergelle 5 cm yarıçaplı bir yay çizelim. A noktasını merkez alarak pergelle 6 cm yarıçaplı bir yay çizelim. Bu yayın diğer yayla kesiştiği noktayı C olarak isimlendirelim. C A B 5

Üçgen Çizimi Kenar uzunlukları 4 cm, 5 cm ve 6 cm olan üçgeni çiziniz. Cetvel kullanarak C noktasını A ve B noktaları ile birleştirelim. C 6 cm m A 4 c m 5 c 4 cm uzunluğunda bir çizelim. B noktasını merkez alarak pergelle 5 cm yarıçaplı bir yay çizelim. A noktasını merkez alarak pergelle 6 cm yarıçaplı bir yay çizelim. Bu yayın diğer yayla kesiştiği noktayı C olarak isimlendirelim. B 6

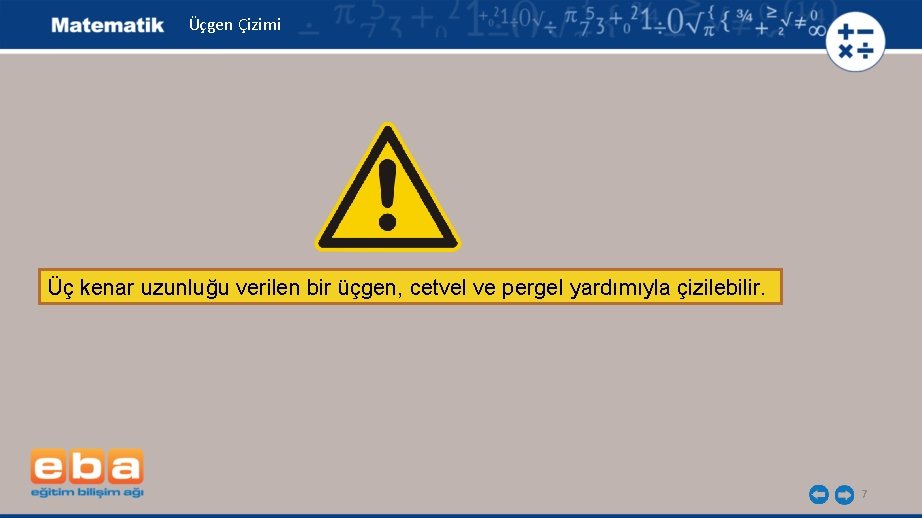

Üçgen Çizimi Üç kenar uzunluğu verilen bir üçgen, cetvel ve pergel yardımıyla çizilebilir. 7

Üçgen Çizimi cm, , olan DEF üçgenini çiziniz. 8

Üçgen Çizimi cm, 6 cm uzunluğunda bir olan DEF üçgenini çiziniz. , çizelim. D E 6 cm 9

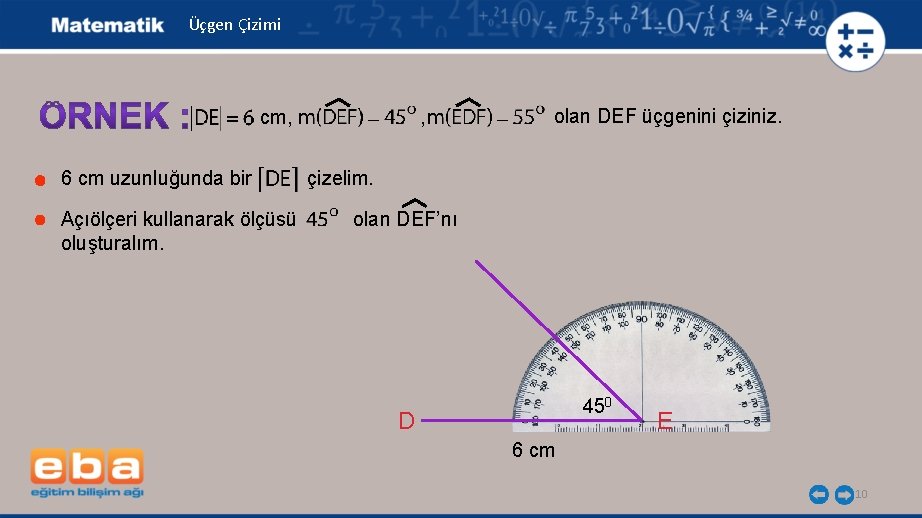

Üçgen Çizimi cm, 6 cm uzunluğunda bir Açıölçeri kullanarak ölçüsü oluşturalım. , olan DEF üçgenini çiziniz. çizelim. olan DEF’nı 450 D E 6 cm 10

Üçgen Çizimi cm, 6 cm uzunluğunda bir Açıölçeri kullanarak ölçüsü oluşturalım. Benzer şekilde ölçüsü oluşturalım. olan DEF üçgenini çiziniz. , çizelim. olan DEF’nı F olan EDF’nı D 450 550 E 6 cm 11

Üçgen Çizimi cm, 6 cm uzunluğunda bir olan DEF üçgenini çiziniz. , çizelim. Açıölçeri kullanarak ölçüsü olan DEF’nı oluşturalım. Benzer şekilde ölçüsü olan EDF’nı oluşturalım. F Bu iki açının kollarını üçgen oluşturacak şekilde uzatarak birleştirelim. D 450 550 E 6 cm 12

Üçgen Çizimi Bir kenarının uzunluğu ile bu kenara ait açılarının ölçüleri verilen bir üçgen açıölçer ve cetvel yardımıyla çizilebilir. 13

Üçgen Çizimi birim, birim ve s(LKM)= 60 o olan bir KLM üçgeni çizelim. 14

Üçgen Çizimi birim, birim ve s(LKM)= 60 o olan bir KLM üçgeni çizelim. ‘nı çizelim. L K 5 birim 15

Üçgen Çizimi K noktasını merkez alarak açıölçerle ölçüsü 60 o olan LKM’ni çizelim. 60 o L K 5 birim 16

Üçgen Çizimi Uzunluğu 4 birim olan ‘nı çizelim. 4 b irim M K 60 o L 5 birim 17

Üçgen Çizimi M ve L noktalarını bir doğru parçasıyla birleştirelim ve KLM üçgenini elde edelim. 4 b irim M 60 o L K 5 birim 18

Üçgen Çizimi İki kenar uzunluğu ile bu kenarlar arasındaki açının ölçüsü verilen bir üçgen açıölçer ve cetvel yardımıyla çizilebilir. 19

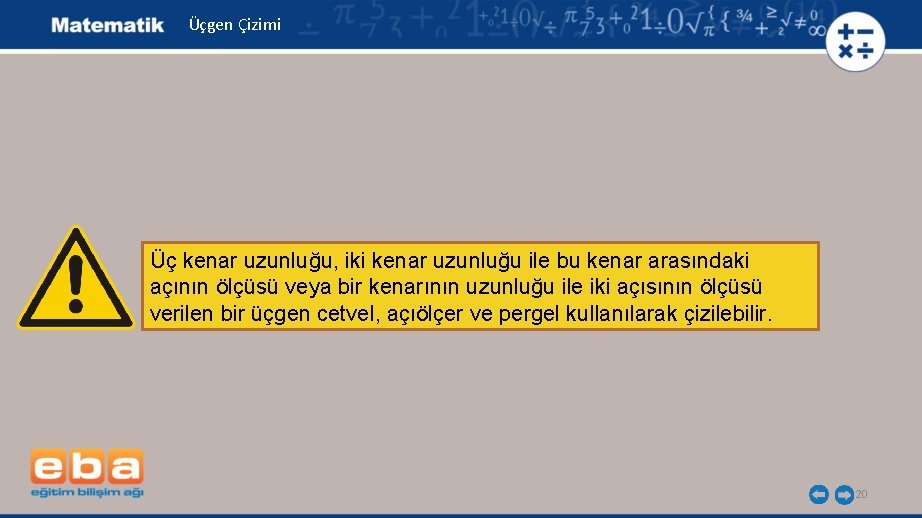

Üçgen Çizimi Üç kenar uzunluğu, iki kenar uzunluğu ile bu kenar arasındaki açının ölçüsü veya bir kenarının uzunluğu ile iki açısının ölçüsü verilen bir üçgen cetvel, açıölçer ve pergel kullanılarak çizilebilir. 20
