GELOMBANG OUTLINE q Gelombang q Klasifikasi Gelombang q

GELOMBANG

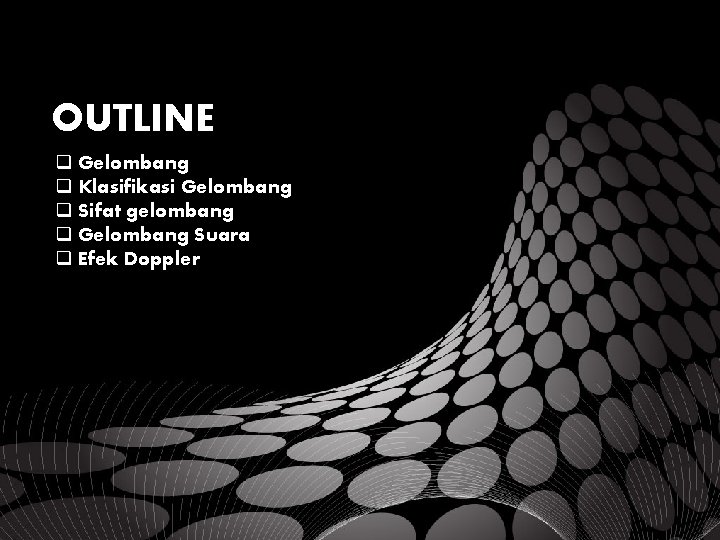

OUTLINE q Gelombang q Klasifikasi Gelombang q Sifat gelombang q Gelombang Suara q Efek Doppler

GELOMBANG

KLASIFIKASI GELOMBANG Gelombang menurut arah perambatannya: q Gelombang Longitudinal q Gelombang Transversal Gelombang menurut kebutuhan medium dalam perambatannya: q Gelombang Mekanik q Gelombang Elektromagnetik

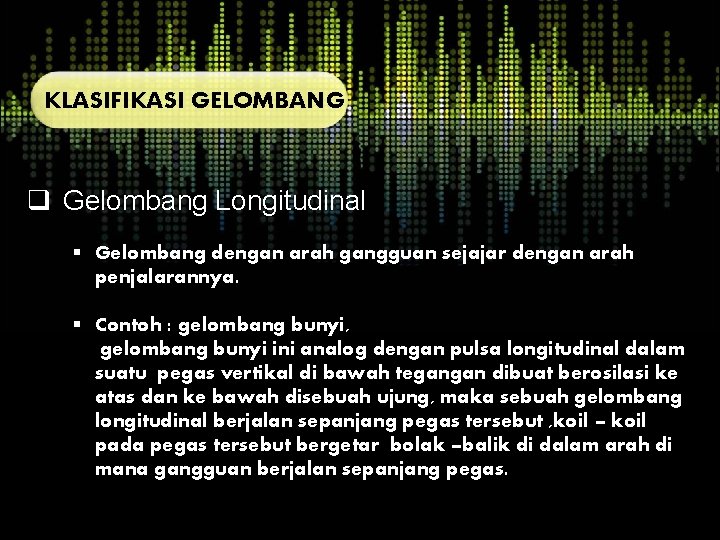

KLASIFIKASI GELOMBANG q Gelombang Longitudinal § Gelombang dengan arah gangguan sejajar dengan arah penjalarannya. § Contoh : gelombang bunyi, gelombang bunyi ini analog dengan pulsa longitudinal dalam suatu pegas vertikal di bawah tegangan dibuat berosilasi ke atas dan ke bawah disebuah ujung, maka sebuah gelombang longitudinal berjalan sepanjang pegas tersebut , koil – koil pada pegas tersebut bergetar bolak –balik di dalam arah di mana gangguan berjalan sepanjang pegas.

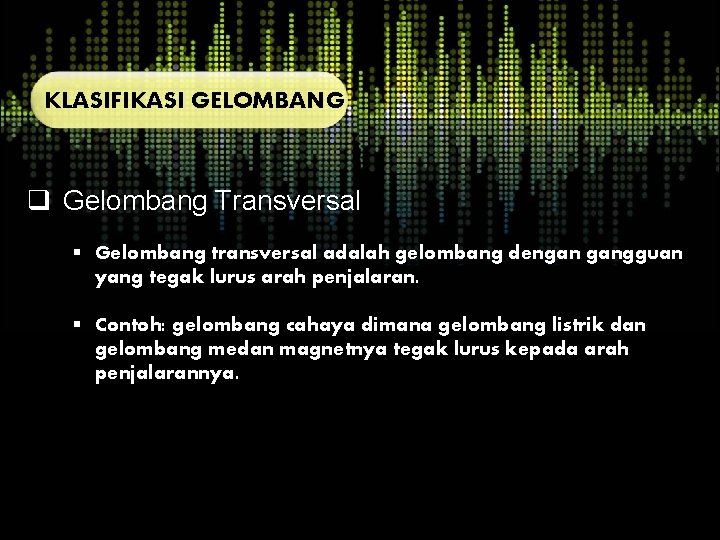

KLASIFIKASI GELOMBANG q Gelombang Transversal § Gelombang transversal adalah gelombang dengan gangguan yang tegak lurus arah penjalaran. § Contoh: gelombang cahaya dimana gelombang listrik dan gelombang medan magnetnya tegak lurus kepada arah penjalarannya.

KLASIFIKASI GELOMBANG q Gelombang Mekanik § Gelombang mekanik adalah gelombang yang memerlukan medium tempat merambat. § Contoh gelombang mekanik gelombang pada tali, gelombang bunyi.

KLASIFIKASI GELOMBANG q Gelombang Mekanik GELOMBANG PADA TALI ATAU KAWAT v = kecepatan gelombang T = tegangan tali [N] = massa per satuan panjang [kg/m]

SOAL: Gelombang sinusoidal pada arah x positif memiliki amplitudo 15 cm, panjang gelombang 40 cm, dan frekuensi 8 Hz. Berapa jumlah gelombang (k), periode (T), angular frekuensi ( ) dan kecepatan (v)?

Soal Pada sebuah kawat, yang mempunyai massa persatuan panjang sebesar 300 gram/m dan mendapat tegangan sebesar 120 N, merambat sebuah gelombang dengan amplitudo 10 mm dan frekuensi sebesar 5 Hz. a). Tentukan kecepatan gelombangnya b). Hitung simpangan dan kecepatan partikelnya pada x = 0, 5 m dan t = 3 detik

KLASIFIKASI GELOMBANG q Gelombang Elektromagnetik § Gelombang elektromagnetik adalah gelombang yang energi dan momentumnya dibawa oleh medan listrik (E) dan medan magnet (B) yang dapat menjalar melalui vakum atau tanpa membutuhkan medium dalam perambatan gelombangnya. q Sumber gelombang elektromagnetik : § Osilasi listrik. § Sinar matahari menghasilkan sinar infra merah. § Lampu merkuri menghasilkan ultra violet. § Inti atom yang tidak stabil menghasilkan sinar gamma.

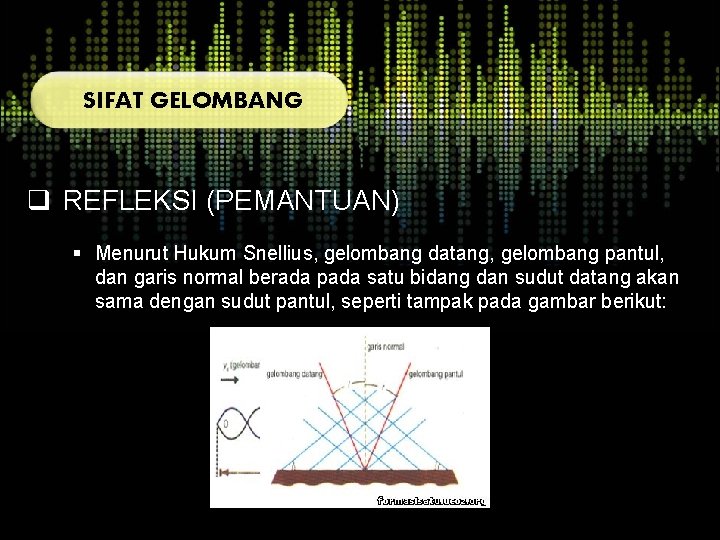

SIFAT GELOMBANG q REFLEKSI (PEMANTUAN) § Menurut Hukum Snellius, gelombang datang, gelombang pantul, dan garis normal berada pada satu bidang dan sudut datang akan sama dengan sudut pantul, seperti tampak pada gambar berikut:

SIFAT GELOMBANG q REFRAKSI (PEMBIASAN) § Pembiasan gelombang adalah pembelokan arah lintasan gelombang setelah melewati bidang batas antara dua medium yang berbeda

SIFAT GELOMBANG q INTERFERENSI § Intrerferensi gelombang akan terjadi pada dua buah gelombang yang koheren

SIFAT GELOMBANG q DIFRAKSI § Peristiwa difraksi atau lenturan dapat terjadi jika sebuah gelombang melewati sebuah penghalang atau melewati sebuah celah sempit.

SIFAT GELOMBANG q DISPERSI § Dispersi adalah penyebaran bentuk gelombang ketika merambat melalui suatu medium.

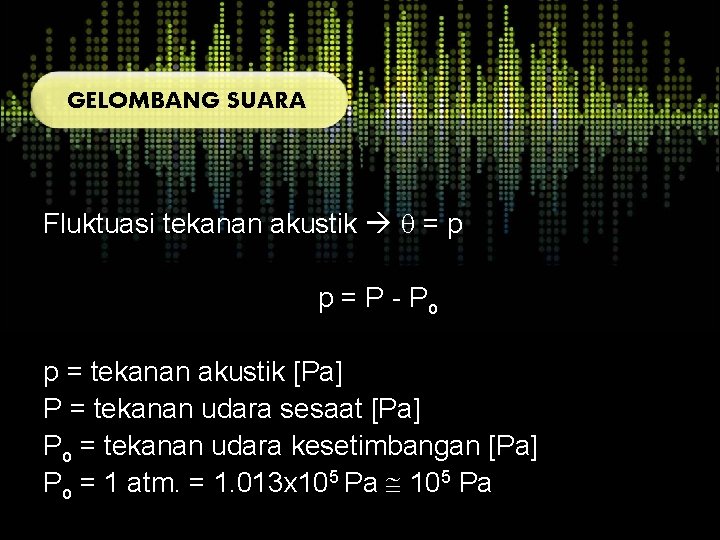

GELOMBANG SUARA Fluktuasi tekanan akustik = p p = P - Po p = tekanan akustik [Pa] P = tekanan udara sesaat [Pa] Po = tekanan udara kesetimbangan [Pa] Po = 1 atm. = 1. 013 x 105 Pa

GELOMBANG SUARA SATUAN DESIBEL [d. B] pref = tekanan akustik acuan =20 Pa = 20 x 10 -6 Pa = batas ambang telinga manusia (0 d. B)

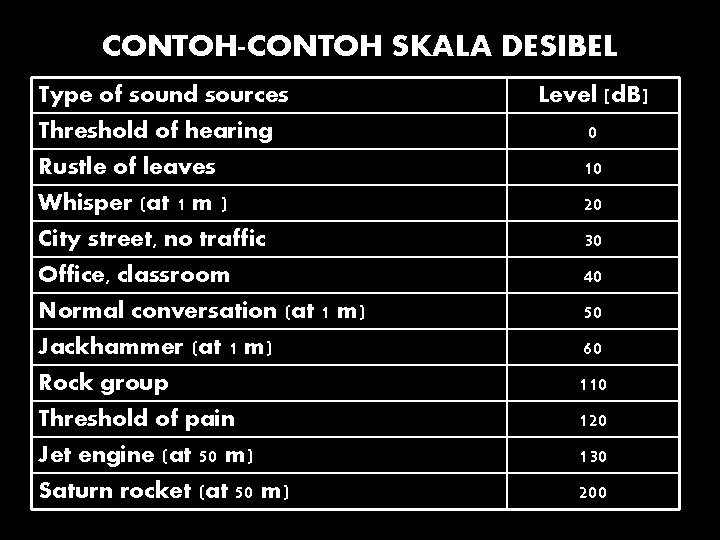

CONTOH-CONTOH SKALA DESIBEL Type of sound sources Threshold of hearing Rustle of leaves Whisper (at 1 m ) City street, no traffic Office, classroom Normal conversation (at 1 m) Jackhammer (at 1 m) Rock group Threshold of pain Jet engine (at 50 m) Saturn rocket (at 50 m) Level [d. B] 0 10 20 30 40 50 60 110 120 130 200

ANALOGI AKUSTIK - LISTRIK AKUSTIK V =Tegangan [Volt] p =Tekanan akustik [Pa] I = Arus [Ampere] v =Kecepatan partikel [m/s] Z = impedansi [Ohm] Z = impedansi = c [Rayl] = rapat massa [kg/m 3] c = kecepatan gelombang [m/s] W = [Watt] I = Intensitas [W/m 2]

Efek Doppler Sumber bunyi & pendengar diam Mobil van dalam keadaan diam Suara mesin terdengar pada pola titik nada yang tetap

Sumber bunyi mendekati pendengar Mobil van mendekati pendengar Pola titik nada mesin meningkat v = kecepatan bunyi vs = kecepatan sumber = panjang gel. Awal f 0 = frekuensi awal

Sumber bunyi mendekati pendengar… Mobil van mendekati pendengar Cahaya dari mobil van terlihat “bluer”

Sumber bunyi menjauhi pendengar Cahaya dari mobil van terlihat “redder”

Efek Doppler Perioda gelombang = T Frekuensi sumber = f = c T c = f 5 T S = sumber 4 T D = detektor 3 T 2 T D T c c S Panjang gelombang =

c SUMBER DAN DETEKTOR DIAM Jumlah gelombang ct

SUMBER DIAM DAN DETEKTOR BERGERAK c Panjang gelombang tetap VD Kecepatan berubah Jumlah gelombang ct VD t c + VD

Panjang gelombang berubah SUMBER BERGERAK DAN DETEKTOR DIAM ’ VS

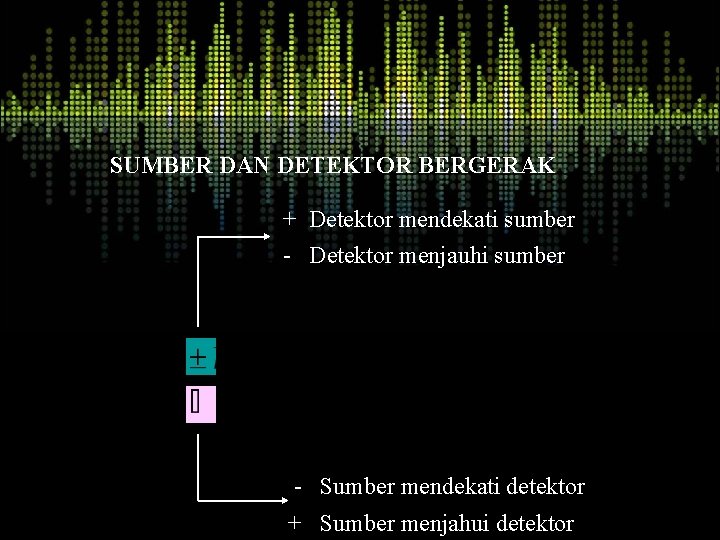

SUMBER DAN DETEKTOR BERGERAK + Detektor mendekati sumber - Detektor menjauhi sumber - Sumber mendekati detektor + Sumber menjahui detektor

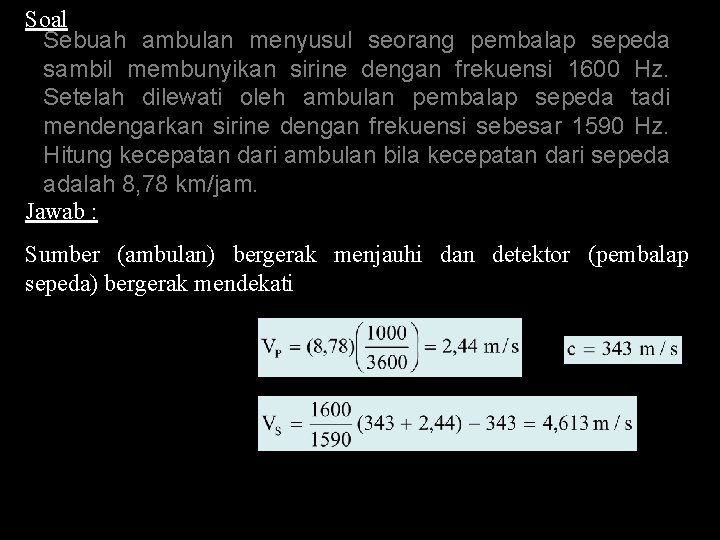

Soal Sebuah ambulan menyusul seorang pembalap sepeda sambil membunyikan sirine dengan frekuensi 1600 Hz. Setelah dilewati oleh ambulan pembalap sepeda tadi mendengarkan sirine dengan frekuensi sebesar 1590 Hz. Hitung kecepatan dari ambulan bila kecepatan dari sepeda adalah 8, 78 km/jam. Jawab : Sumber (ambulan) bergerak menjauhi dan detektor (pembalap sepeda) bergerak mendekati

Soal Seekor kelelawar yang sedang terbang dengan kecepatan Vk akan memancarkan gelombang akustik berfrekuensi tinggi (ultrasonik). Bila gelombang ultrasonik ini menemui seekor mangsanya yang juga sedang bergerak dengan kecepatan Vm, maka gelombang tersebut akan dipantulkan kembali dan diterima oleh kelelawar. Frekuensi yang dipancarkan dapat diubah-ubah dan biasanya kelelawar akan memancarkan gelombang ultrasonik dengan frekuensi tertentu sedemikian rupa sehingga frekuensi yang diterimanya fkt adalah sebesar 83 k. Hz, yaitu frekuensi yang telinganya mendengar paling baik (sensitif). Bila kelelawar dan mangsanya saling mendekat dengan kecepatan masing-masing adalah 9 m/s dan 8 m/s, a). Tentukan frekuensi yang didengar oleh mangsanya (fm) b). Tentukan frekuensi yang dipancarkan oleh kelelawar (fkp)

Soal Sebuah kapal selam Perancis dan sebuah kapal selam Amerika bergerak saling mendekati dengan kecepatan masing -masing sebesar 50 km/jam dan 70 km/jam seperti terlihat pada gambar di bawah ini. Kapal selam Perancis mengirimkan sinyal sonar (gelombang suara di dalam air laut) berfrekuensi 1000 Hz. Bila ternyata terdapat pergeseran frekuensi sebesar 4, 5 % pada sinyal sonar yang diterima kembali, tentukan kecepatan gelombang suara di dalam air laut.

TERIMA KASIH
