Gelombang Elektromagnetik 1 Spektrum Elektromagnetik l l l
Gelombang Elektromagnetik

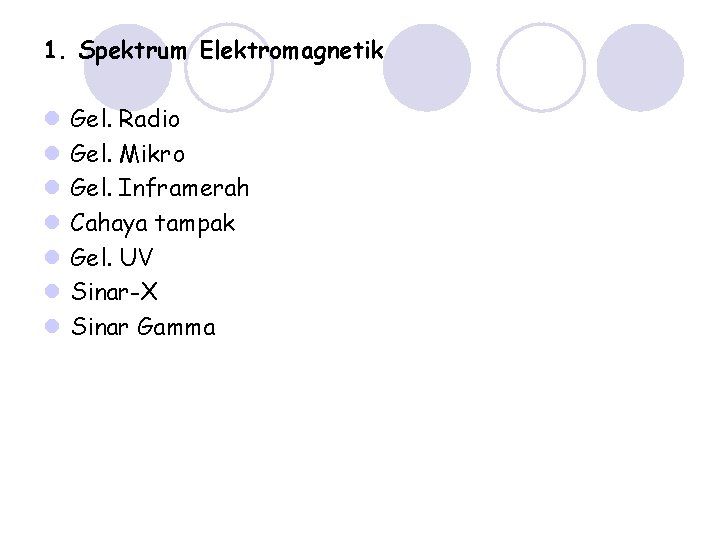

1. Spektrum Elektromagnetik l l l l Gel. Radio Gel. Mikro Gel. Inframerah Cahaya tampak Gel. UV Sinar-X Sinar Gamma

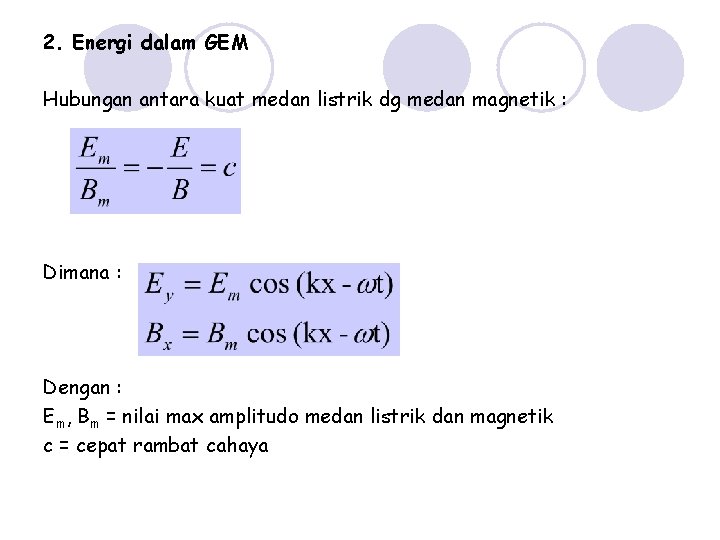

2. Energi dalam GEM Hubungan antara kuat medan listrik dg medan magnetik : Dimana : Dengan : Em, Bm = nilai max amplitudo medan listrik dan magnetik c = cepat rambat cahaya

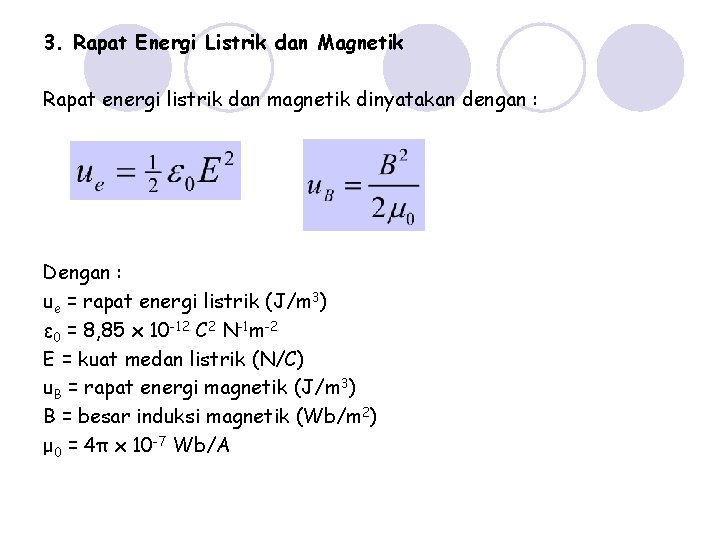

3. Rapat Energi Listrik dan Magnetik Rapat energi listrik dan magnetik dinyatakan dengan : Dengan : ue = rapat energi listrik (J/m 3) ε 0 = 8, 85 x 10 -12 C 2 N-1 m-2 E = kuat medan listrik (N/C) u. B = rapat energi magnetik (J/m 3) B = besar induksi magnetik (Wb/m 2) μ 0 = 4π x 10 -7 Wb/A
4. Intensitas GEM atau laju energi yg dipindahkan melalui GEM disebut pointing (S). Dengan intensitas rata-rata :
Hubungan Intensitas Gelombang dengan Energi Rata-rata Dengan menggunakan hubungan rapat energi magnetik adalah Rapat energi total adalah dan
Rapat energi total rata-rata adalah Intensitas gelombang (laju energi rata 2 per m 2) yg dipindahkan melalui GEM sama dg rapat enrgi rata 2 dikalikan dengan cepat rambat cahaya. Dengan : I = intensitas radiasi (W/m 2) S = intensitas gelombang = laju energi rata 2 per m 2 (W/m 2) P = daya radiasi (W) A = luas permukaan (m 2)
Contoh : 1. Suatu GEM dalam vakum memiliki amplitudo medan listrik 360 V/m. Hitunglah amplitudo medan magnetiknya? 2. Sebuah sumber titik dari radiasi EM memiliki daya rata 2 keluaran P = 1000 W. Tentukan : a. Amplitudo max medan listrik Em dan medan magnetik Bm pada titik yg berjarak r = 4 m dari sumber radiasi b. Rapat energi rata-rata pada titik yg berjarak r = 4 m dari sumber radiasi 3. Sebuah sumber cahaya monokromatik memancarkan daya EM 250 W merata ke segala arah. a. Hitung rapat energi listrik rata-rata pada jarak 1 m dari sumber b. Hitung rapat energi magnetik rata-rata pada jarak 1 m dari sumber c. Tentukan intensitas gelombang pada lokasi tsb
