GebudeSystemtechnik ABB ibus KNX VentilantriebAktoren VAAS ABB STOTZKONTAKT
Gebäude-Systemtechnik ABB i-bus® KNX Ventilantrieb-Aktoren VAA/S © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 xxx Nxxxx | Seite 1

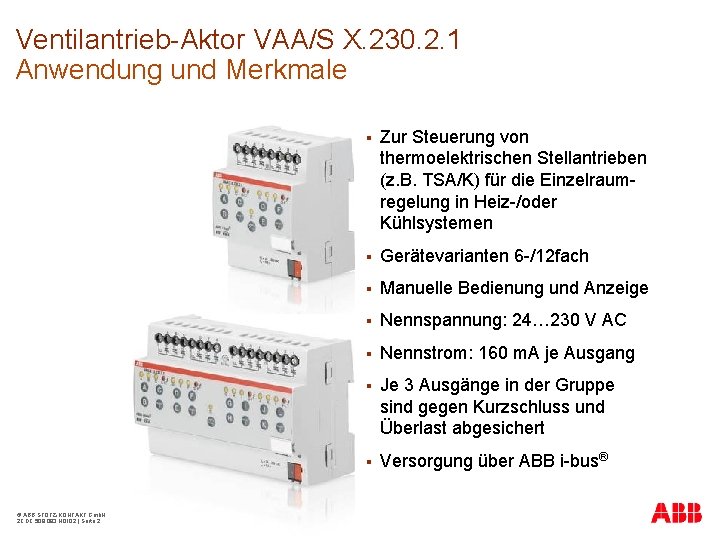

Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Anwendung und Merkmale © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 2 § Zur Steuerung von thermoelektrischen Stellantrieben (z. B. TSA/K) für die Einzelraumregelung in Heiz-/oder Kühlsystemen § Gerätevarianten 6 -/12 fach § Manuelle Bedienung und Anzeige § Nennspannung: 24… 230 V AC § Nennstrom: 160 m. A je Ausgang § Je 3 Ausgänge in der Gruppe sind gegen Kurzschluss und Überlast abgesichert § Versorgung über ABB i-bus®
Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Nutzen und Vorteile © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 3 § Kostengünstige und platzsparende Lösung für die Ansteuerung von thermoelektrischen Stellantrieben § Manuelle Bedienung und Anzeige für Inbetriebnahme und Diagnosezwecke § Schnelle Inbetriebnahme durch Kopieren & Tauschen Funktion
Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Systemaufbau 24… 230 V AC Raumtemperaturregler Thermoelektrischer Stellantrieb z. B. : TSA/K 24 V o. 230 V AC Typische HLK-Produkte für die Einzelraumregelung Radiator © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 4 Kühldecken Fußbodenheizung
Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Anschlussbild (1) Schildträger (2) Taste + LED Programmieren (3) Busanschlussklemme (4) Manuelle Bedientaste + LED (5) Bedientaste Ausgang X (6) Anzeige LED Ausgang X (7) Anschlussklemmen (8) Störungs-LED für je 3 Ausgänge (9) Taste Reset zum Rücksetzen einer Störung © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 5
Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Funktionsübersicht Ausgang X Allgemein © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 6 VAA/S 6. 230. 2. 1 VAA/S 12. 230. 2. 1 Fehlermeldung (Kurzschluss/Überlast) ■ ■ Verhalten bei Busspannungswiederkehr ■ ■ Wirkweise des Stellantriebs einstellbar ■ ■ Ansteuerung - Stellgröße 1 Bit (Ein/Aus) - Stellgröße 1 Byte (PWM) - Status Ansteuerung 1 Bit / 1 Byte ■ ■ Zyklische Überwachung der Stellgröße (Reglerausfall) ■ ■
Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Funktionsübersicht Ausgang X Funktionen © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 7 VAA/S 6. 230. 2. 1 VAA/S 12. 230. 2. 1 Sperren ■ ■ Zwangsführung ■ ■ Ventilspülung - über Objekt aktivieren - Dauer der Spülung einstellbar - zyklisches Spülen - Status Ventilspülung ■ ■ Kennlinienkorrektur ■ ■ Statusbyte ■ ■

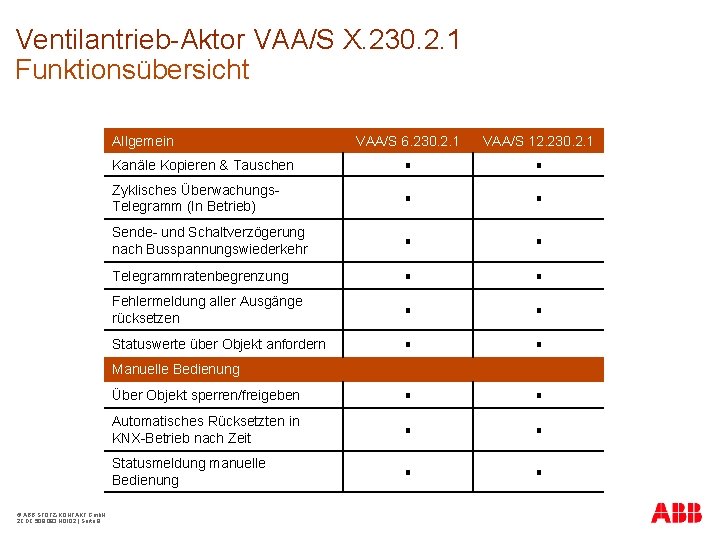

Ventilantrieb-Aktor VAA/S X. 230. 2. 1 Funktionsübersicht Allgemein VAA/S 6. 230. 2. 1 VAA/S 12. 230. 2. 1 Kanäle Kopieren & Tauschen ■ ■ Zyklisches Überwachungs. Telegramm (In Betrieb) ■ ■ Sende- und Schaltverzögerung nach Busspannungswiederkehr ■ ■ Telegrammratenbegrenzung ■ ■ Fehlermeldung aller Ausgänge rücksetzen ■ ■ Statuswerte über Objekt anfordern ■ ■ Über Objekt sperren/freigeben ■ ■ Automatisches Rücksetzten in KNX-Betrieb nach Zeit ■ ■ Statusmeldung manuelle Bedienung ■ ■ Manuelle Bedienung © ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 8
© ABB STOTZ-KONTAKT Gmb. H 2 CDC 508 093 N 0102 | Seite 9
