Gaya Magnetik Bahan Magnetik Induktansi Sukiswo sukiswokyahoo com

Gaya Magnetik, Bahan Magnetik & Induktansi Sukiswo sukiswok@yahoo. com Medan Elektromagnetik. Sukiswo 1

Pendahuluan 4 Gaya Pada Muatan Bergerak 4 Gaya Pada Unsur Arus Diferensial 4 Gaya & Torka Pada Rangkaian Tertutup 4 Sifat Bahan Magnetik 4 Magnetisasi & Permeabilitas 4 Syarat Batas Magnetik 4 Rangkaian Magnetik 4 Induktansi & Induktansi Timbal Balik Medan Elektromagnetik. Sukiswo 2

Gaya Pada Muatan Bergerak Medan Elektromagnetik. Sukiswo 3

Gaya Pada Muatan Bergerak Medan Elektromagnetik. Sukiswo 4

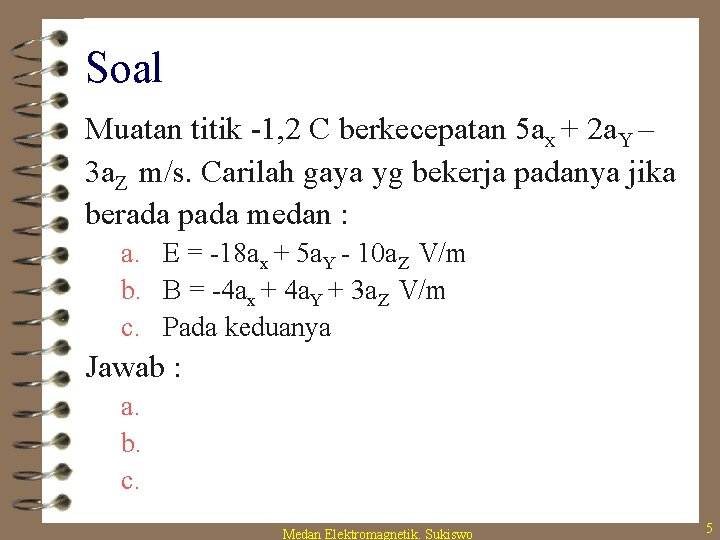

Soal Muatan titik -1, 2 C berkecepatan 5 ax + 2 a. Y – 3 a. Z m/s. Carilah gaya yg bekerja padanya jika berada pada medan : a. E = -18 ax + 5 a. Y - 10 a. Z V/m b. B = -4 ax + 4 a. Y + 3 a. Z V/m c. Pada keduanya Jawab : a. 25, 4 N b. 40, 1 N c. 21, 7 N Medan Elektromagnetik. Sukiswo 5

Gaya Pada Unsur Arus Diferensial Medan Elektromagnetik. Sukiswo 6

Gaya Antara Unsur Arus Diferensial I 1 B 1 I 2 B 2 Medan Elektromagnetik. Sukiswo 7

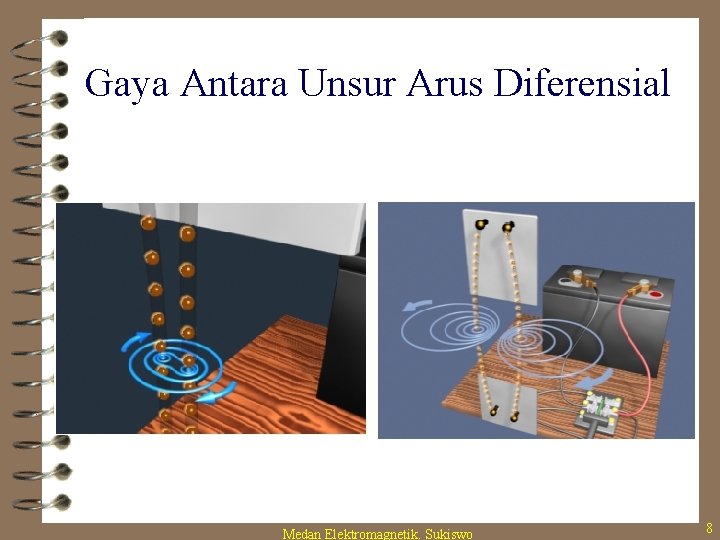

Gaya Antara Unsur Arus Diferensial Medan Elektromagnetik. Sukiswo 8

Soal Konduktor filamen tak berhingga pd sumbu z membawa arus dalam arah a. Z. Cari besar gaya pd konduktor spj 1 in dalam medan: a. B = 0, 1 ax – 0, 2 a. Z Wb/m 2 b. B = 0, 3 ax – 0, 4 ay Wb/m 2 c. B = 0, 2 ax Wb/m 2 ; E = 0, 3 a. Y m. V/m Jawab : a. 5, 08 m. N b. 25, 4 m. N c. 10, 16 m. N Medan Elektromagnetik. Sukiswo 9

Gaya & Torka Pada Rangk Tertutup Jika B uniform maka : Medan Elektromagnetik. Sukiswo 10

Gaya & Torka Pada Rangk Tertutup m = momen dwi kutub Medan Elektromagnetik. Sukiswo 11

Soal Sosok arus setengah lingkaran terletak pada bidang z = 0 ditempatkan pada medan magnetik serbasama B = 0, 8 ax – 0, 7 a. Y + Az Wb/m 2. Hitunglah : a. Gaya pada sisi garis lurus b. Torka pada titik asal Jawab : a. 4 ax – 3, 2 a. Y N b. -0, 088 ax – 0, 1005 a. Y N. m Medan Elektromagnetik. Sukiswo d =8 cm 50 A 12

Sifat Bahan Magnetik Bahan : – – – Bahan diamagnetik Bahan paramagnetik Bahan feromagnetik Bahan ferimagnetik Bahan antiferomagnetik Bahan superparamagnetik Medan Elektromagnetik. Sukiswo 13

Magnetisasi & Permeabilitas M = Magnetisasi Xm = suseptibilitas magnetik Medan Elektromagnetik. Sukiswo 14

Soal Cari intensitas medan magnetik dalam bahan yang : a. Kerapatan fluks 4 m. Wb/m 2 dan μr = 1, 008 b. Suseptibilitas magnetik -0, 006 dan magnetisasinya 19 A/m c. Terdapat 8, 1 x 1028 atom/m 3 masing 2 mempunyai momen dwikutub 4 x 10 -30 A. m 2 dan Xm = 10 -4 Jawab : a. 3, 160 A/m b. 3, 170 A/m c. 3, 240 A/m Medan Elektromagnetik. Sukiswo 15

Rangkain Magnetik Medan Elektromagnetik. Sukiswo 16

Soal Rangkaian magnetik B = 0, 8 Wb/m 2 pada titik tengah kaki kirinya (bahan : baja silikon). Hitunglah : a. Vm udara b. Vm baja c. Arus yg diperlukan dalam kumparan dg 1500 lilitan yang melilit kaki kirinya L = 12 cm 2 Jawab : a. 4, 070 A b. 290 A c. 291 A S 1 = 8 cm 2 S 2 = 5 cm 2 0, 4 cm L 1 = 15 cm S 2 = 5 cm 2 Medan Elektromagnetik. Sukiswo 17

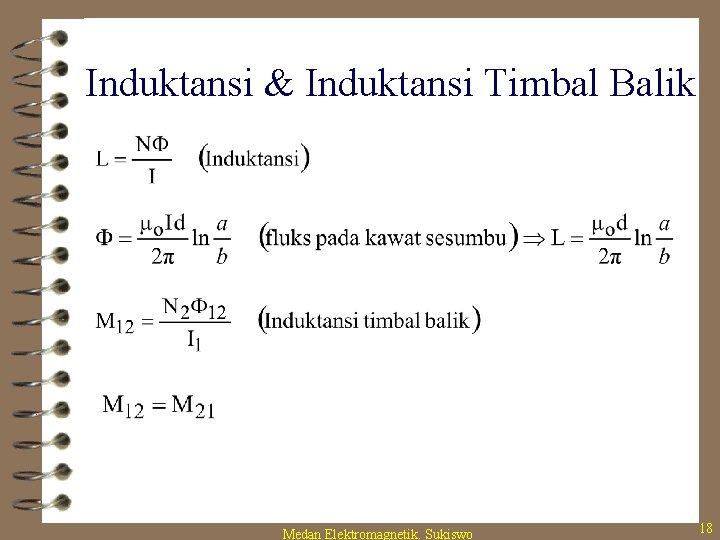

Induktansi & Induktansi Timbal Balik Medan Elektromagnetik. Sukiswo 18

Soal induktansi & induktansi timbal balik lihat William Hayt, Jr ! Medan Elektromagnetik. Sukiswo 19
