GASES REALES Z Vreal Videal Ing Mario Arrieta
- Slides: 14
GASES REALES Z = Vreal Videal Ing. Mario Arrieta
Gases Reales Las ecuaciones anteriores aplicadas a gases ideales se cumplen solo para Tempreaturas y presiones relativamente bajas. Con el fin de usar la ecuacion general de los gases a altas presiones y temperaturas, es necesario modificar las ecuacion general. El metodo mas comun para corregir esta ecuacion en la industria del gas natural consiste en introducir un factor de correcion Z, denominado factor de compresibilidad del gas. P. V=n. R. T Gas Ideal P. V = n. R. T. z Ingeniería de Gas real
Gases Reales P. V = n. R. T. z z es función de (P, T, Comp. Gas) Z = Vreal Videal Ingeniería de Gas ideal Gas Real z=1 z<1 z>1 V real = Volumen actual de n moles de gas a P y T V ideal = Volumen ideal de n moles de gas a P y T
Calculo de Factor Z
Teorema de Estados Correspondientes Dos sistemas (mezcla de hidrocarburos) tienen propiedades similares en determinadas condiciones correspondientes, con referencia a cierta propiedad base, tal como las condiciones criticas. Para el caso de gases, se emplean como condiciones correspondientes, la presion y temperatura seudorreducidas. En otras Palabras , en las mismas condiciones de presion y temperatura seudorreducidas, cualquier gas tiene el mismo factor de Z. Presión seudoreducida Temperatura seudoreducida Ingeniería de Gas
Metodo Standing Katz Psr Tsr Z Psr Fig 23 -4 Compressibility factors. GPSA. Electronic Data Book. 12 th edición Capítulo 23. Ingeniería de Gas
Metodo Standing Katz (correcion por acidez) Factor de corrección por la presencia gases ácidos (Fsk o ε) por Wichert y Aziz. Temperatura critica ajustada Presión critica ajustada Fig 23 -8 Pseudocritica temperature adjustment factor. GPSA. Electronic Data Book. 12 th edición. Ingeniería de Gas
Metodo Standing Katz (correcion por acidez) Psr* Tsr* Z Psr* Ingeniería de Gas
Metodo Grafico del GPSA Factor de compresibilidad Aplica para gases de bajo peso molecular (15, 95 a 26, 1) T (ºF) P (lpca) Fig 23 -5 Compressibility factors. GPSA. Electronic Data Book. 12 th edición Capítulo 23. Ingeniería de Gas Cada gráfico tiene una gravedad específica definida
Metodo Grafico del GPSA Ingeniería de Gas 0, 55 Fig. 23 -5 0, 65 Fig. 23 -6 0, 70 Fig. 23 -6 0, 80 Fig. 23 -7 0, 90 Fig. 23 -7

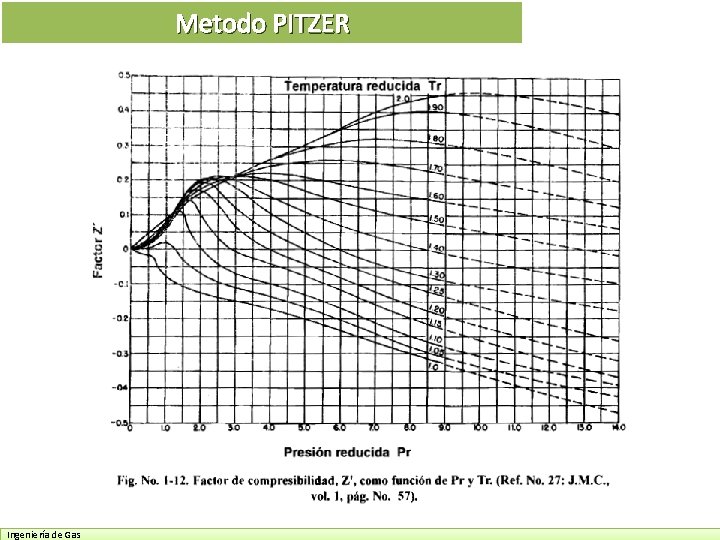

Metodo PITZER Z' y Z° son función de Pr y Tr Factor Acéntrico es un parámetro que mide la esfericidad de la molécula El factor acéntrico se encuentra tabulado para cada componente Ingeniería de Gas
Metodo PITZER Ingeniería de Gas
Metodo PITZER Ingeniería de Gas
Metodo PITZER Para mezcla de gases: Para determinar Z'y Z° Para corrección por acidez se utiliza el factor de ajuste de Pitzer (Fp): A= Fracción molar del H 2 S y CO 2 m= HC + N 2 Ingeniería de Gas B= Fracción molar del H 2 S
