Gas Metal Arc Welding GMAW Politeknik Perkapalan Negeri
- Slides: 13
Gas Metal Arc Welding (GMAW) Politeknik Perkapalan Negeri Surabaya Prodi Teknik Pengelasan D 4 -TL 2 A
Nama Anggota kelompok : Yahya Kharis Abidul A (0715040003) Achmad Usron Asaroni (0715040005) Shanditya Fitrian (0715040020) Jaka Adi Puspita (0715040027) Alma’I Rusydan Zaki (0715040031)
Sejarah GMAW (gas metal arc welding) mulai dikenalkan pada dunia industry pada tahun 1940 -an. Di awal tahun 1950, pengembangan dengan menggunakan diameter elektroda yang lebih bedar dan gas pelindung yang digunakan adalah karbon dioksida CO 2. saat ini GMAW dapat diaplikasikan pada proses pengelasan dengan Sistem Otomasi (Robot).
P enjelasan Proses pengelasan SMAW merupakan pengelasan dengan proses pencairan logam. Proses pencairan logam ini terbentuk karena adanya busur lasyang terbentuk diantara kawat las dan bendakerja Gas pelindung dalam proses pengelasan ini berfungsi sebagai pelindung dari proses oksidasi Menggunakan kawat kontinyu (wire feeder) Bagus untik mengelas : steel, alumunium, stainless steel MIG (Metal Inert Gas), gas tidak ikut tercampur saat proses pengelasan MAG (Metal Active Gas)
P rinsip Kerja
P roses Kerja

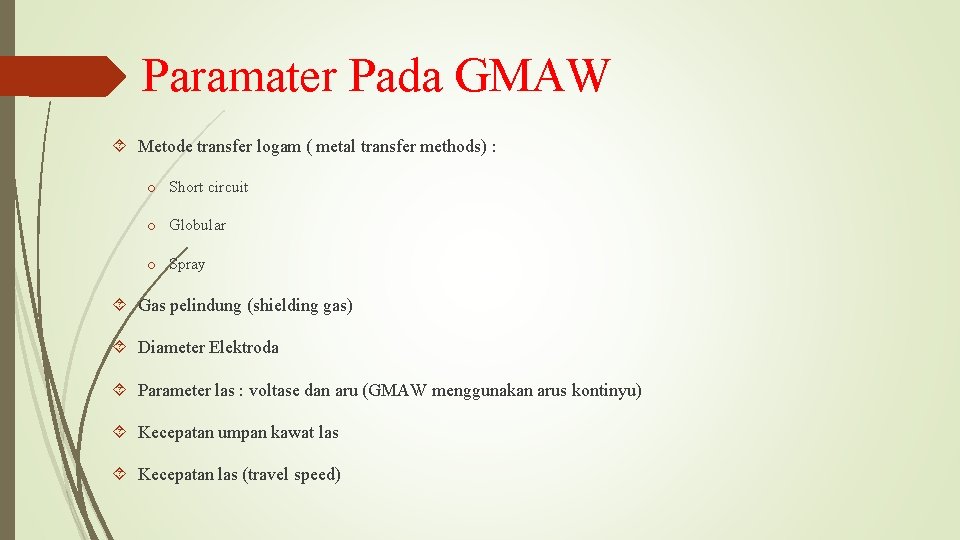

Paramater Pada GMAW Metode transfer logam ( metal transfer methods) : o Short circuit o Globular o Spray Gas pelindung (shielding gas) Diameter Elektroda Parameter las : voltase dan aru (GMAW menggunakan arus kontinyu) Kecepatan umpan kawat las Kecepatan las (travel speed)
Penunjuk Filler Metal
Metode Transfer Logam rentang arus las yang paling rendah sehingga menghasilkan weld pool kecil dan pembekuan cepat. cocok untuk mengelas logam yang tipis, untuk out-of-position dan untuk menjembatani root opening yang besar. Umumnya dioperasikan menggunakan voltase yang rendah dengan diameter elektroda yang kecil.
Metode Transfer Logam Menggunakan elektroda positip (DCEP) arus yang digunakan relative rendah. Dapat digunakan untuk mengelas hamper semua logam dan paduannya, Diperlukan arus yang besar menyebabkan sulitnya mengelas pelat yang tipis
Keunggulan GMAW Sangan efisien dan proses pengerjaan yang cepat Dapat digunakan untuk semua posisi pengelasan Tidak menghasilkan flagg atau kerak Membutuhkan kemampuan operator yang baik
Kelemahan GMAW Sewaktu dapat terjadi burnback Cacat las porositi sering terjadi Busur yang tidak setabil Pada awalannya set-up yang sulit
Penggunaan GMAW Industri Otomotif o Dapat mengelas sheet metal setipis 0. 5 mm o Dapat dilakukan dengan robot Perkapalan o Dapat digunakan untuk mengelas material yang tebal hingga 1 inch o Dapat mengelas di luar workshop dengan menggunakan flux cored welding wire General repair shops Railroad Furniture Structural steel in contruction
