GAS ALAM (NATURAL GAS)

I. ASAL § Merupakan hasil proses alam seperti minyak bumi § Keberadaan di bumi : § Bersama-sama dengan minyak bumi § Tanpa minyak bumi § Gas Alam di Indonesia : § Jumlah cekungan ada 60 (darat dan laut) § Yang sudah dibor 36 § Yang telah berproduksi 14

III. PRODUK UTAMA § Bahan bakar, LNG (Liquified Natural Gas), natural gasoline, carbon black, helium, hidrogen, gas sintetis dan beberapa petrokimia § Karena bentuknya gas, sehingga sulit transportasi gas dicairkan sebagai LNG § Dengan pencairan terjadi pengurangan volume 1/600 kali volume asal

II. KOMPOSISI § Campuran hidrokarbon C 1, C 2, C 3, C 4, C 5 dengan CO 2, N 2, He (kadang-kadang) § Pengotor : Hg, Sulfur dan air § Komposisi gas alam yang bisa digunakan : § Fraksi C 1 § Fraksi C 4+ § Fraksi C 5+ § Fraksi H 2 S § Total Sulfur maksimum 85, 2 % mol maksimum 1, 9 % mol maksimum 0, 09 % mol maksimum 6, 0 g/m 3 maksimum 314 g/m 3

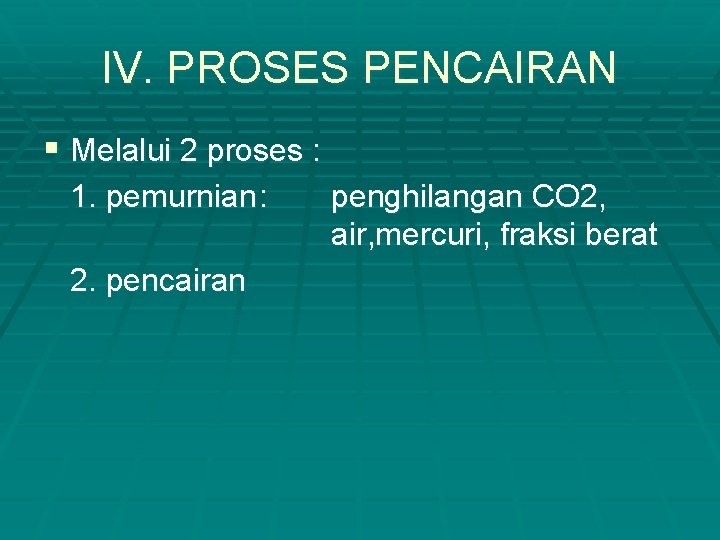

IV. PROSES PENCAIRAN § Melalui 2 proses : 1. pemurnian : 2. pencairan penghilangan CO 2, air, mercuri, fraksi berat

Penghilangan CO 2 § Kadar CO 2 dalam gas alam cukup tinggi § Dapat membeku pada suhu -1550 C akan menyumbat pipa § Cara : dengan absorbsi § Absorben yang dapat digunakan : 1. Larutan K 2 CO 3 2. Larutan MEA, DEA, TEA

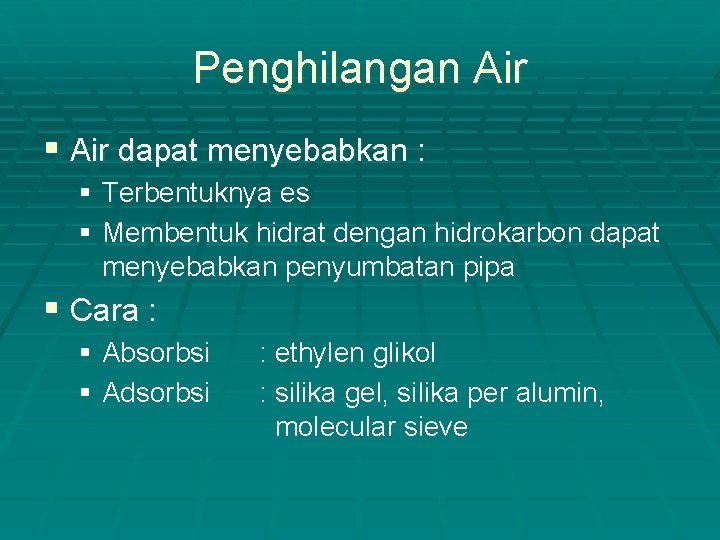

Penghilangan Air § Air dapat menyebabkan : § Terbentuknya es § Membentuk hidrat dengan hidrokarbon dapat menyebabkan penyumbatan pipa § Cara : § Absorbsi § Adsorbsi : ethylen glikol : silika gel, silika per alumin, molecular sieve

Penghilangan mercuri (Hg) § Dapat merusak pipa yang terbuat dari aluminium § Cara : reaksikan dengan sulfur Hg. S

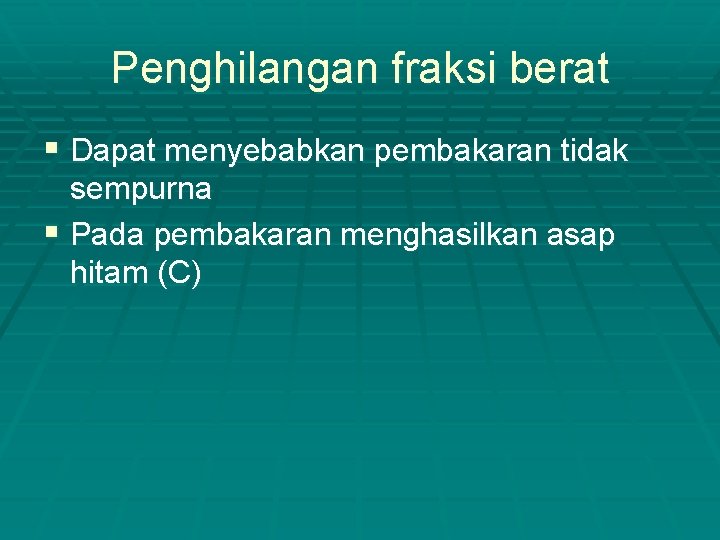

Penghilangan fraksi berat § Dapat menyebabkan pembakaran tidak sempurna § Pada pembakaran menghasilkan asap hitam (C)

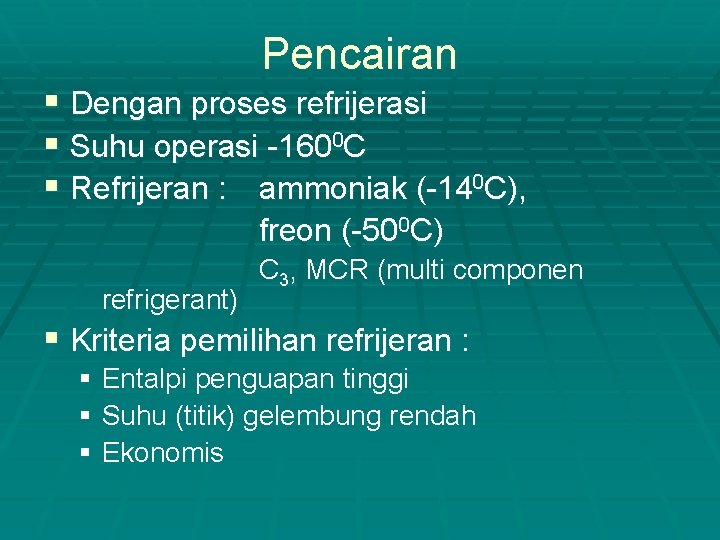

Pencairan § Dengan proses refrijerasi § Suhu operasi -1600 C § Refrijeran : ammoniak (-140 C), freon (-500 C) refrigerant) C 3, MCR (multi componen § Kriteria pemilihan refrijeran : § Entalpi penguapan tinggi § Suhu (titik) gelembung rendah § Ekonomis

V. PENYIMPANAN & PENGANGKUTAN § PENYIMPANAN § Bentuk cair, suhu maksimum – 160 o. C § Bahan penyimpan harus tahan terhadap tekanan tinggi (misalnya Al, 8% Nikel & beton tertentu) § Tangki diberi isolasi (perlite, busa poliuretan)

§ Jenis-jenis tangki penyimpan : 1. Tangki berupa gua dalam tanah 2. Tangki berupa lubang dalam tanah dilengkapi dengan penutup khusus 3. Tangki beton pratekan dengan isolasi 4. Tangki dinding baja dua lapis dengan isolasi antara dua dinding § Variabel untuk perancangan tangki: 1. 2. 3. 4. 5. Kapasitas tangki Tekanan operasi maksimal Temperatur operasi Densitas cairan Kebocoran panas yang diperbolehkan

§ PENGANGKUTAN 1. Pipa (piping) 2. Angkutan laut dengan tanker khusus, antara lain : 1) Sistem membran, tangki berbentuk kotak dengan dinding membran dilengkapi insulasi panas 2) Sistem bulatan, dengan tangki berbentuk bola yang self supporting
