GARIS SINGGUNG LINGKARAN DAN CARA MELUKISNYA OLEH MOH

GARIS SINGGUNG LINGKARAN DAN CARA MELUKISNYA OLEH MOH HASAN ROSIDI S. Si. Copyleft www. dunia-matematika. blogspot. com

PENGERTIAN GARIS SINGGUNG LINGKARAN POSISI GARIS TERHADAP LINGKARAN Perhatikan gambar berikut ini! B i C O A f g h a. Garis f memotong lingkaran di 2 titik yaitu A dan B dan tegak lurus garis i. b. Garis g memotong lingkaran di 1 titik yaitu titik C dan tegak lurus garis i. Garis g ini dikatakan menyinggung lingkaran di titik C. c. Garis h tidak memotong lingkaran Jadi, garis singgung lingkaran adalah garis yang memotong lingkaran di satu titik dan berpotongan tegak lurus dengan jari-jari di titik singgungnya.

MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Pada Lingkaran Perhatikan lingkaran di samping! O A Untuk menggambar garis singgung lingkaran yang melalui titik A, caranya sebagai berikut.

MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Pada Lingkaran a. Lukis garis OA dan perpanjangannya D O B A E C b. Lukis busur lingkaran yang berpusat di titik A sehingga memotong garis OA, misal di titik B dan C c. Lukis busur lingkaran yang berpusat di titik B dan C sehingga saling berpotongan di titik D dan E d. Hubungkan titik D dan E. Garis DE merupakan garis singgung lingkaran di titik A. Melalui satu titik pada lingkaran hanya dapat dibuat satu garis singgung pada lingkaran tersebut

MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran O A Perhatikan lingkaran di atas! Titik A di luar lingkaran Untuk melukis garis singgung lingkaran yang melalui titik A, caranya sebagai berikut.

MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran B A O C a. Hubungkan titik O dan titik A b. Lukis busur lingkaran yang berpusat di titik O dan A sehingga saling berpotongan di titik B dan C

MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran E B D A O F C c. Hubungkan BC sehingga memotong OA, misal di titik D d. Lukis lingkaran berpusat di titik D dan berjari-jari OD = DA sehingga memotong lingkaran pertama di dua titik. Misal di titik E dan F.

MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran E B D A O F C e. Hubungkan titik A dengan titik E dan titik A dengan titik F. Garis AE dan EF merupakan dua garis singgung lingkaran melalui titik A di luar lingkaran. Melalui satu titik di luar lingkaran dapat dibuat dua garis singgung pada lingkaran tersebut

PANJANG GARIS SINGGUNG Panjang Garis Singgung Melalui Suatu Titik Di Luar Lingkaran B O A C a. Dua garis singgung lingkaran yang melalui titik di luar lingkaran dua jari yang melalui titik singgung dari kedua garis singgung tersebut membentuk bangun layangl-ayang. b. Layang-layang terbentuk dari dua garis singgung lingkaran dua jari yang melalui titik singgung dari kedua garis singgung tersebut disebut layang-layang garis singgung.

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: R L 1 L 2 r P, Q L 2 terletak di dalam L 1 dengan P dan Q berimpit, sehingga panjang PQ = 0. Dalam hal ini dikatakan L 2 terletak di dalam L 1 dan konsentris (setitik pusat).

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L 1 L 2 P Q L 2 terletak di dalam L 1 dan PQ < r < R. Dalam hal ini dikatakan L 2 terletak di dalam L 1 dan tidak konsentris.

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L 1 L 2 P Q L 2 terletak di dalam L 1 dan PQ = r = ½ R, sehingga L 1 dan L 2 bersinggungan di dalam.

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L 1 L 2 P Q L 1 berpotongan dengan L 2 dan r < PQ < R.

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L 2 L 1 P Q L 1 berpotongan dengan L 2 dan r < PQ < R + r.

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L 2 L 1 P Q L 1 terletak di luar L 2 dan PQ = R + r, sehingga L 1 dan L 2 bersinggungan di luar.

KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L 1 berpusat di P dengan jari-jari R dan lingkaran L 2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L 2 L 1 P Q L 1 terletak di luar L 2 dan PQ > R + r, sehingga L 1 dan L 2 saling terpisah.

GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas tidak memiliki garis singgung

GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki satu garis singgung

GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki dua garis singgung

GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki tiga garis singgung

GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki empat garis singgung

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam L 1 L 2 P R r Q Lukis lingkaran L 1 berpusat di titik P dengan jari-jari R dan lingkaran L 2 berpusat di titik Q dengan jari-jari r (R > r). Hubungkan titik P dan Q.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam S L 1 L 2 P R r Q R Lukis busur lingkaran berpusat di titik P dan Q sehingga saling berpotongan di titik R dan S.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam S L 1 L 2 P R T r Q R Hubungkan titik R dengan titik S sehingga memotong garis PQ di titik T.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam S L 1 L 2 P R T r Q R Lukis busur lingkaran berpusat di titik T dan berjari-jari PT.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V S L 1 L 2 P T R U r Q R Lukis busur lingkaran pusat di titik P, jari-jari R + r sehingga memotong lingkaran berpusat titik T di titik U dan V.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V L 1 S C P L 2 T R r Q A U R Hubungkan titik P dan U sehingga memotong lingkaran L 1 di titik A. Hubungkan pula titik P dan V sehingga memotong lingkaran L 1 di titik C.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V L 1 S C P D T R L 2 r Q B A U R Lukis busur lingkaran pusat di titik A, jari-jari UQ sehingga memotong lingkaran L 2 di titik B. Lukis pula busur lingkaran pusat di titik C jari-jari VQ sehingga memotong lingkaran L 2 di titik D.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V L 1 S C P B T R L 2 r Q D A U R Hubungkan titik A dengan titik B dan titik C dengan titik D. Garis AB dan CD merupakan garis singgung persekutuan dalam lingkaran L 1 dan L 2.

GARIS SINGGUNG PERSEKUTUAN Panjang Garis Singgung Persekutuan Dalam S A d P r R a B Q

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar L 1 L 2 P R r Q Lukis lingkaran L 1 dengan pusat di P berjari-jari R dan lingkaran L 2 pusat di Q berjari-jari r (R > r). Hubungkan titik P dan Q.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L 1 L 2 P R r Q R Lukis busur lingkaran berpusat di titik P dan Q sehingga saling berpotongan di titik R dan S.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L 1 L 2 P R T r Q R Hubungkan titik R dengan titik S sehingga memotong garis PQ di titik T.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L 1 L 2 P R T r Q R Lukis busur lingkaran berpusat di titik T dan berjari-jari PT.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L 1 V L 2 P R T r Q U R Lukis busur lingkaran dengan pusat di P, berjari-jari R – r sehingga memotong lingkaran berpusat T di U dan V.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar C L 1 S V L 2 P R T r Q U A R Hubungkan P dan U, perpanjang sehingga memotong lingkaran L 1 di titik A. Hubungkan pula P dan V, perpanjang sehingga memotong lingkaran L 1 di titik C.

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar C L 1 S V D L 2 P R T U A r Q B R Lukis busur lingkaran dengan pusat di A, jari-jari UQ sehingga memotong lingkaran L 2 di titik B. Lukis pula busur lingkaran pusat di C, jari-jari VQ sehingga memotong lingkaran L 2 di titik D

GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar C L 1 S V D L 2 P R T U A r Q B R Hubungkan titik A dengan titik B dan titik C dengan titik D. Garis AB dan CD merupakan garis singgung persekutuan luar lingkaran L 1 dan L 2.

GARIS SINGGUNG PERSEKUTUAN Panjang Garis Singgung Persekutuan Dalam A L 1 d R P B r a Q L 2

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Lingkaran dalam suatu segitiga adalah lingkaran yang terletak di dalam segitiga dan menyinggung ketiga sisinya. Titik pusat lingkaran dalam segitiga merupakan titik potong ketiga garis bagi sudut suatu segitiga.

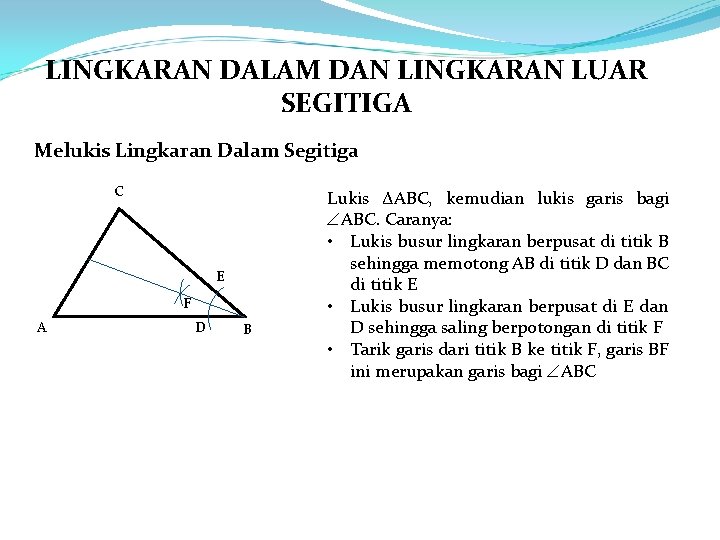

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Dalam Segitiga C E F A D B Lukis ∆ABC, kemudian lukis garis bagi ABC. Caranya: • Lukis busur lingkaran berpusat di titik B sehingga memotong AB di titik D dan BC di titik E • Lukis busur lingkaran berpusat di E dan D sehingga saling berpotongan di titik F • Tarik garis dari titik B ke titik F, garis BF ini merupakan garis bagi ABC

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Dalam Segitiga C P G I A H E F D B Lukis pula garis bagi CAB. Caranya: • Lukis busur lingkaran berpusat di titik A sehingga memotong AC di titik G dan AB di titik H • Lukis busur lingkaran berpusat di G dan H sehingga saling berpotongan di titik I • Tarik garis dari titik A ke titik I sehingga memotong garis BF di titik P, garis AI ini merupakan garis bagi CAB

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Dalam Segitiga C P G I A H E F Q D B Jari-jari diperoleh dengan cara menarik garis tegak lurus dari titik P ke salah satu sisi segitiga. Misalnya PQ, tegak lurus AB. Caranya: • Lukis busur berpusat di A dan B sehingga Saling berpotongan • Lukis garis dari kedua titik potong tersebut kemudian geser hingga memotong titik P dan memotong AB di Q

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Dalam Segitiga C Lukis lingkaran berpusat di P dengan jari PQ. Lingkaran tersebut merupakan lingkaran dalam segitiga. P G I A H E F Q D B

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Panjang Jari-Jari Lingkaran Dalam Segitiga C b A a c B

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Lingkaran luar segitiga adalah lingkaran yang terletak di luar segitiga dan melalui ketiga titik sudut segitiga tersebut. Titik pusat lingkaran luar segitiga adalah titik potong ketiga garis sumbu sisi-sisi segitiga.

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Luar Segitiga Lukis ∆ABC, kemudian lukis garis sumbu sisi AB. Caranya: • Lukis busur lingkaran berpusat di titik A dan B sehingga saling berpotongan • Hubungkan kedua titik potong busur tersebut C A B

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Luar Segitiga Lukis garis sumbu sisi BC. Caranya: • Lukis busur lingkaran berpusat di titik B dan C sehingga saling berpotongan • Hubungkan kedua titik potong busur tersebut sehingga kedua sumbu saling di titik P C P A B

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Luar Segitiga Lukis lingkaran berpusat di P dengan jari PB. Lingkaran tersebut merupakan lingkaran luar segitiga ABC. C P A B

LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Panjang Jari-Jari Lingkaran Luar Segitiga C a b A c B

TERIMA KASIH
