GARIS KETINGGIAN CONTOUR Agar garis kontur dapat dibuat
GARIS KETINGGIAN ( CONTOUR )
• Agar garis kontur dapat dibuat atau digambarkan/dilukiskan dengan benar dan teliti, maka harus diketahui sebanyak mungkin titik ketinggian dari lokasi yang di ukur / dipetakan • Pelaksanaan penentuan/pengukuran titik tinggi dapat dilakukan : > Cara langsung (Metode Garis Telusur) > Cara tidak langsung: 1. Metode Petak Grid 2. Metode Pola Sebaran Titik
Metode Petak Grid Metode ini dengan membuat pertolongan petak grid yang teratur. Cara ini juga hanya bisa dilaksanakan pada medan lapangan yang datar

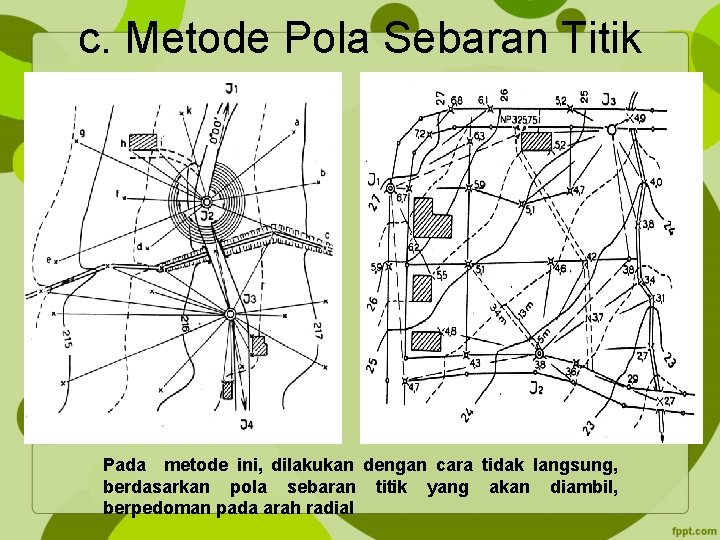

c. Metode Pola Sebaran Titik Pada metode ini, dilakukan dengan cara tidak langsung, berdasarkan pola sebaran titik yang akan diambil, berpedoman pada arah radial
Kontur Kegunaan Garis Kontur • Selain menunjukkan bentuk ketinggian permukaan tanah, garis kontur juga dapat digunakan untuk: ü Menentukan potongan memanjang ( profile, longitudinal sections ) antara dua tempat.
Kontur üMenentukan route / trace dengan kelandaian tertentu.

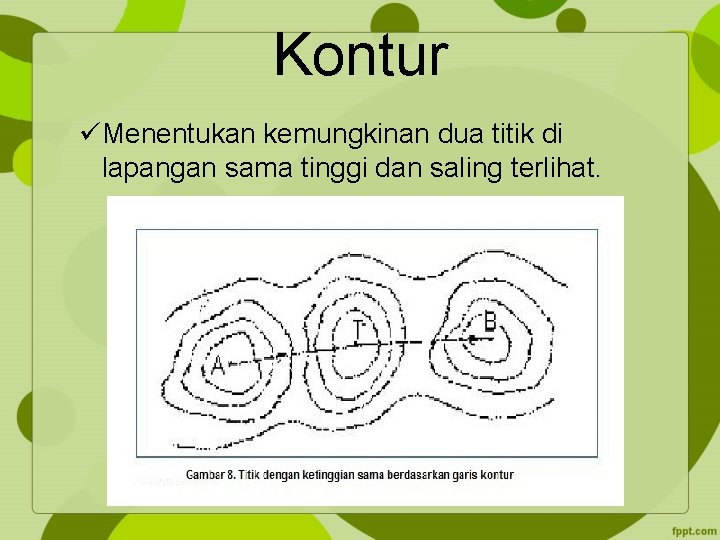

Kontur üMenentukan kemungkinan dua titik di lapangan sama tinggi dan saling terlihat.
Interval Kontur (Selang Kontur) • Yaitu suatu harga mutlak dari selisih nilai ketinggian kontur yang digambarkan secara berurutan, yang merupakan jarak vertikal atau beda tinggi antara kedua bagian yang dilalui oleh masing garis kontur yang bersangkutan • Interval kontur biasanya berupa kelipatan bilangan bulat dengan dua desimal • Setiap kelipatan lima, garis kontur dibuat lebih tebal dibandingkan dengan garis kontur lainnya (kontur index).
Kontur dengan interval 0, 25 m Setiap kelipatan 5, kontur ditandai dengan garis tebal, hal ini dimaksudkan untuk mempermudah dalam membaca elevasi garis kontur
Kontur • Tabel 1. Interval kontur berdasarkan skala dan bentuk medan Skala Bentuk Muka Tanah Interval Kontur 1 : 1 000 dan lebih besar Datar Bergelombang Berbukit 0. 2 – 0. 5 m 0. 5 – 1. 0 m 1. 0 – 2. 0 m 1 : 1 000 s/d 1 : 10 000 Datar Bergelombang Berbukit 0. 5 – 1. 5 m 1. 0 – 2. 0 m 2. 0 – 3. 0 m 1 : 10 000 dan lebih kecil Datar Bergelombang Berbukit Bergunung 1. 0 – 3. 0 m 2. 0 – 5. 0 m 5. 0 – 10. 0 m 0. 0 – 50. 0 m
