GAMMA CAMERA (images)

Les caractéristiques des images

Les éléments de l’imagerie : voxel champ de vision pixel

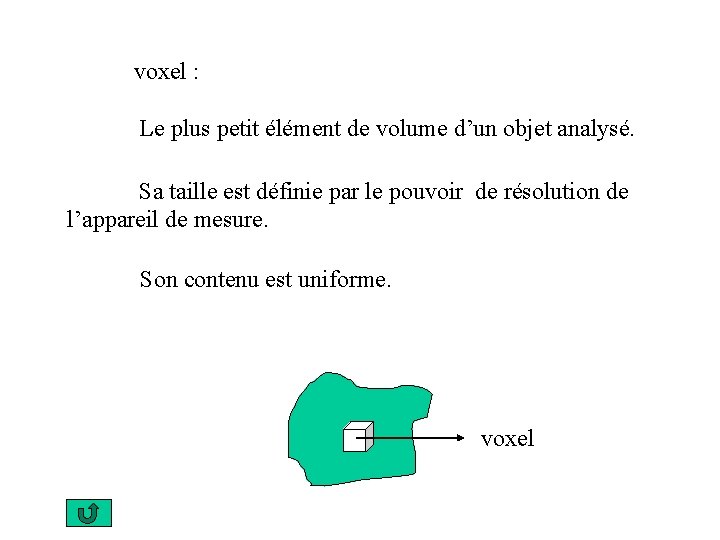

voxel : Le plus petit élément de volume d’un objet analysé. Sa taille est définie par le pouvoir de résolution de l’appareil de mesure. Son contenu est uniforme. voxel

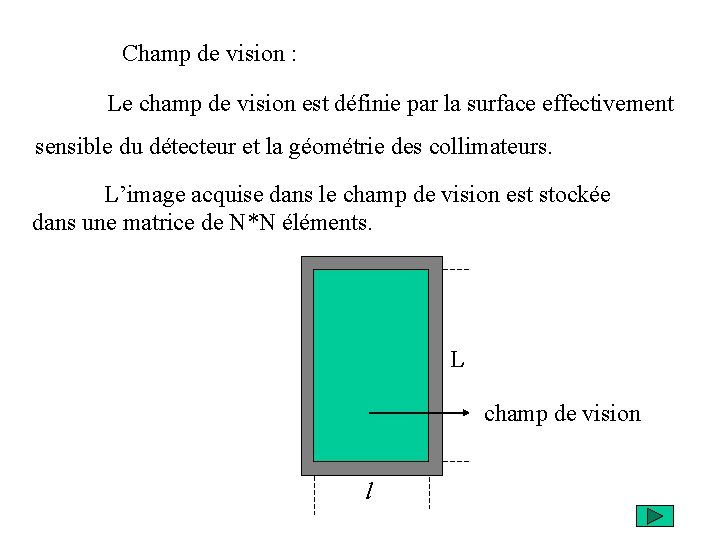

Champ de vision : Le champ de vision est définie par la surface effectivement sensible du détecteur et la géométrie des collimateurs. L’image acquise dans le champ de vision est stockée dans une matrice de N*N éléments. L champ de vision l

Champ de vision : Collimateur trous parallèles: Collimateur convergent: Collimateur sténopé (pin-hole):

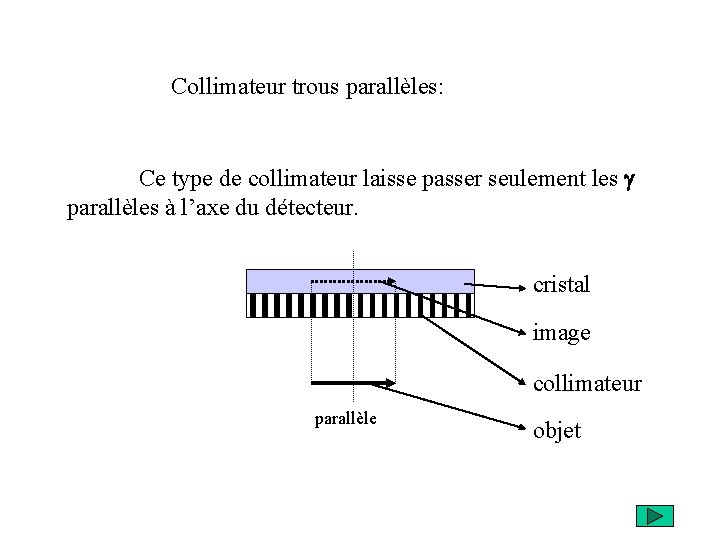

Collimateur trous parallèles: Ce type de collimateur laisse passer seulement les g parallèles à l’axe du détecteur. cristal image collimateur parallèle objet

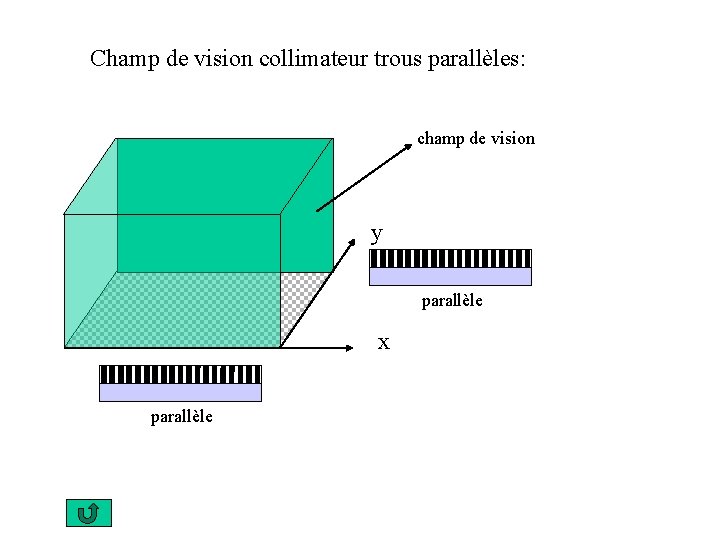

Champ de vision collimateur trous parallèles: champ de vision y parallèle x parallèle

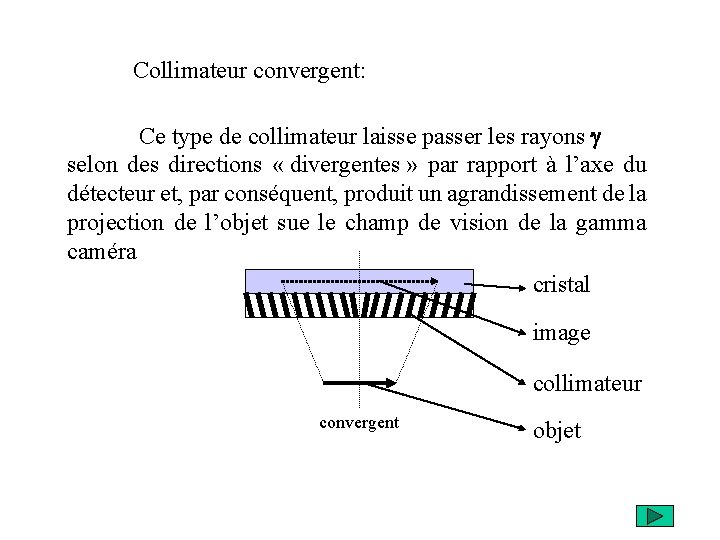

Collimateur convergent: Ce type de collimateur laisse passer les rayons g selon des directions « divergentes » par rapport à l’axe du détecteur et, par conséquent, produit un agrandissement de la projection de l’objet sue le champ de vision de la gamma caméra cristal image collimateur convergent objet

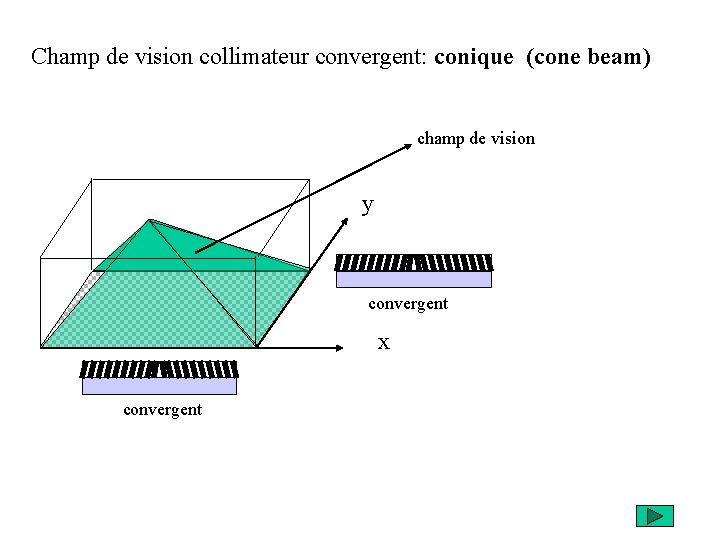

Champ de vision collimateur convergent: conique (cone beam) champ de vision y convergent x convergent

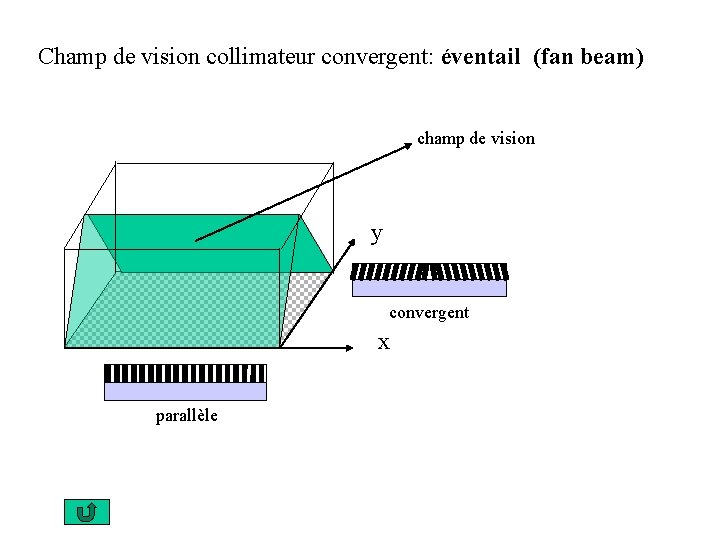

Champ de vision collimateur convergent: éventail (fan beam) champ de vision y convergent x parallèle

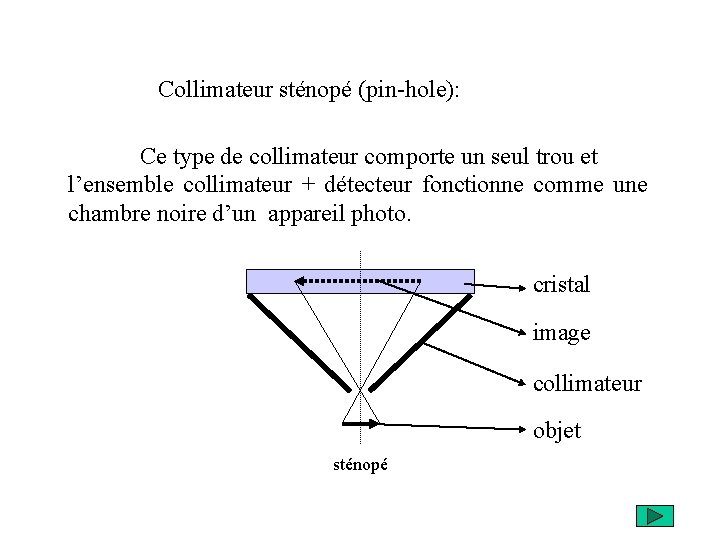

Collimateur sténopé (pin-hole): Ce type de collimateur comporte un seul trou et l’ensemble collimateur + détecteur fonctionne comme une chambre noire d’un appareil photo. cristal image collimateur objet sténopé

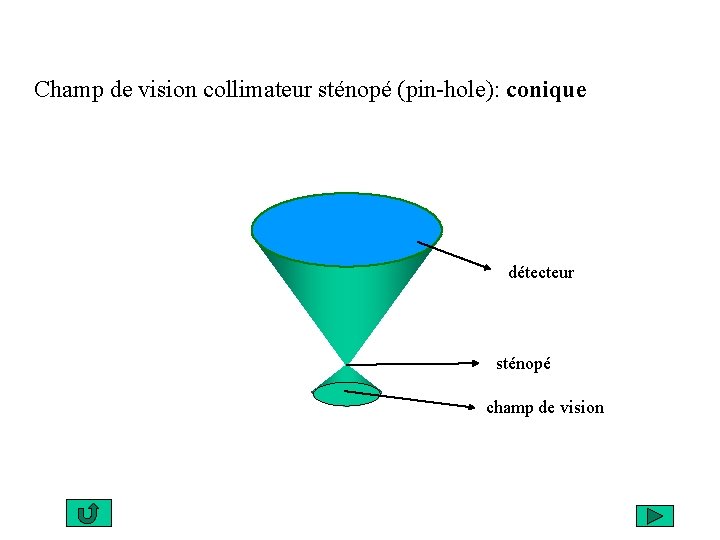

Champ de vision collimateur sténopé (pin-hole): conique détecteur sténopé champ de vision

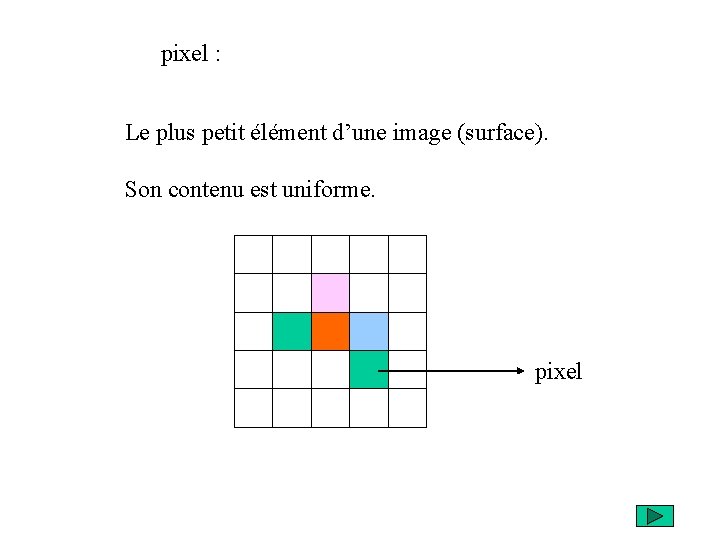

pixel : Le plus petit élément d’une image (surface). Son contenu est uniforme. pixel

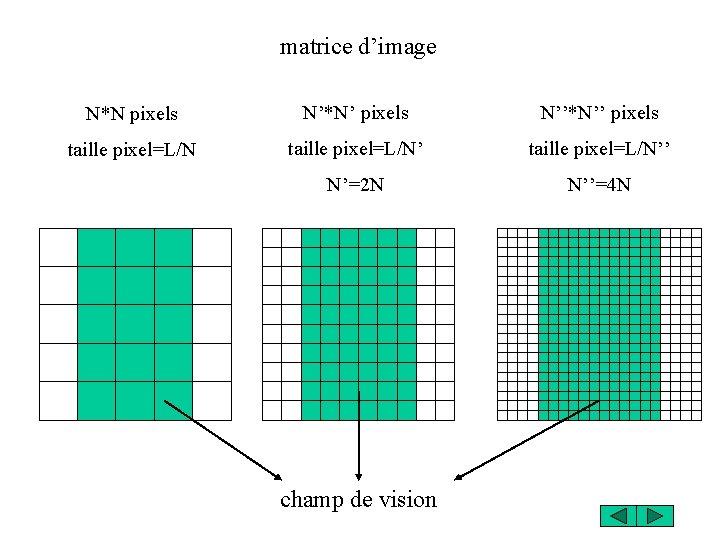

matrice d’image N*N pixels N’*N’ pixels N’’*N’’ pixels taille pixel=L/N’’ N’=2 N N’’=4 N champ de vision

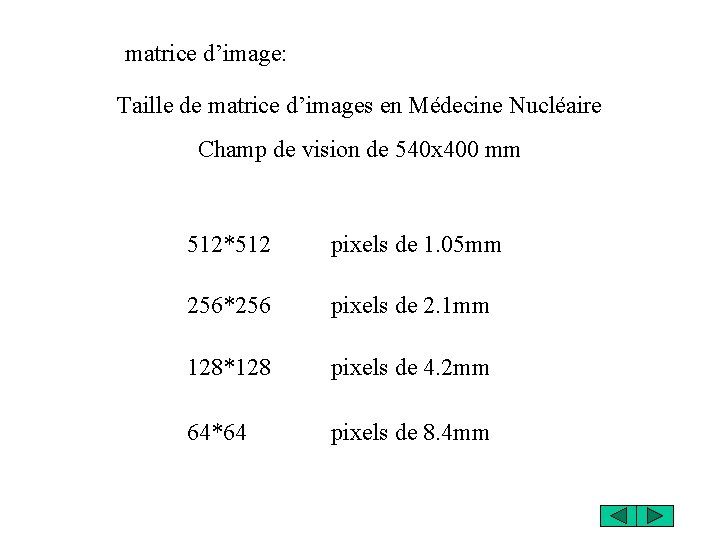

matrice d’image: Taille de matrice d’images en Médecine Nucléaire Champ de vision de 540 x 400 mm 512*512 pixels de 1. 05 mm 256*256 pixels de 2. 1 mm 128*128 pixels de 4. 2 mm 64*64 pixels de 8. 4 mm

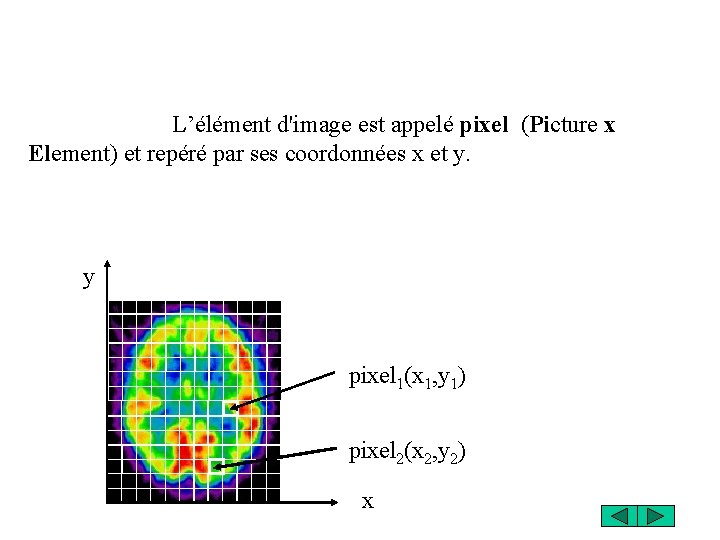

L’élément d'image est appelé pixel (Picture x Element) et repéré par ses coordonnées x et y. y pixel 1(x 1, y 1) pixel 2(x 2, y 2) x

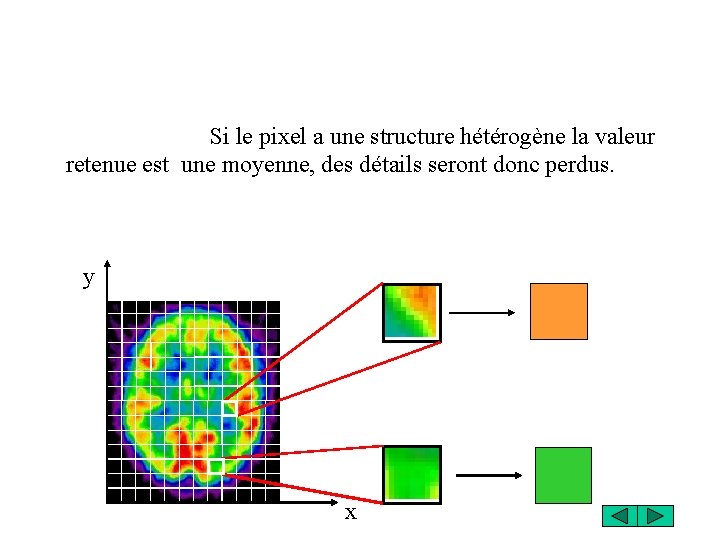

Si le pixel a une structure hétérogène la valeur retenue est une moyenne, des détails seront donc perdus. y x

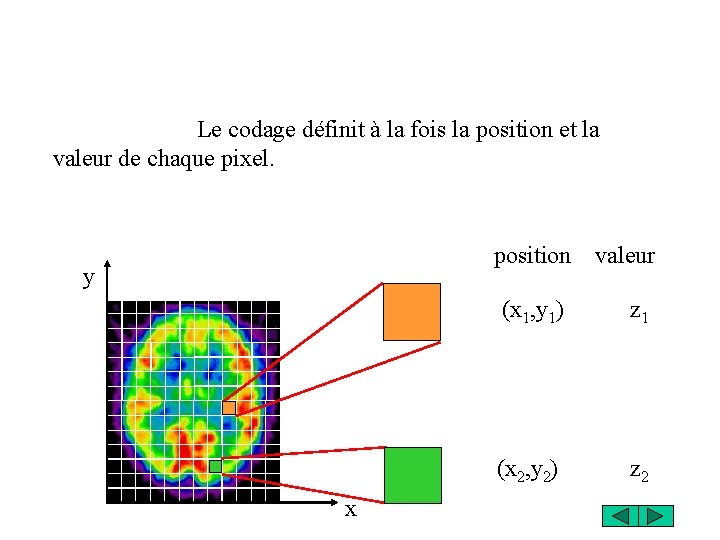

Le codage définit à la fois la position et la valeur de chaque pixel. position valeur y (x 1, y 1) z 1 (x 2, y 2) z 2 x

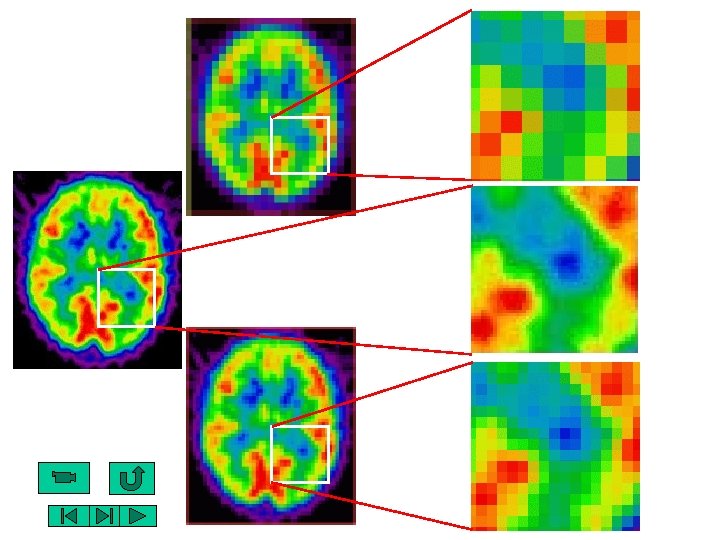

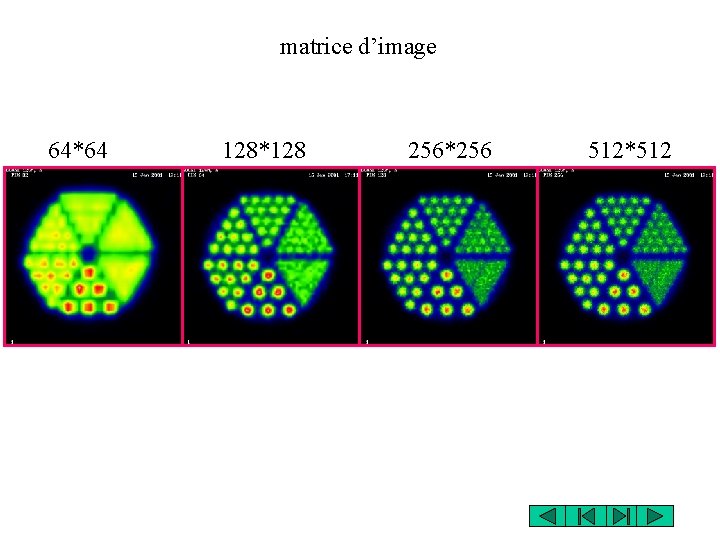

matrice d’image 64*64 128*128 256*256 512*512

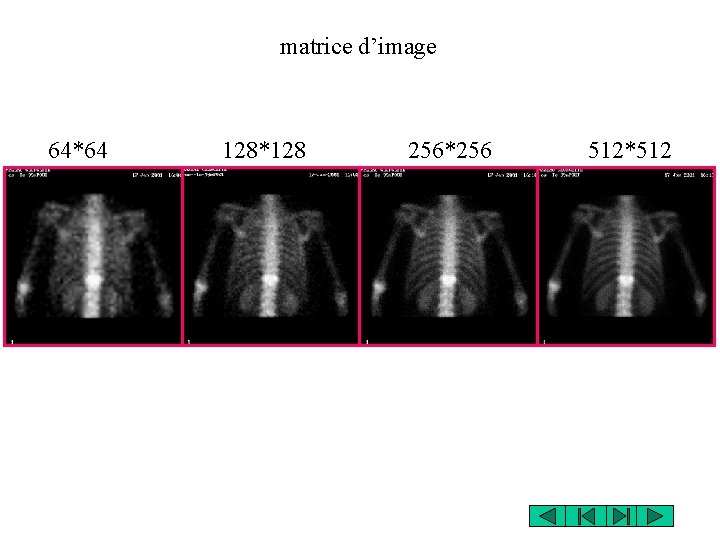

matrice d’image 64*64 128*128 256*256 512*512
