GAMMA CAMERA corrections image sans corrections La rponse

GAMMA CAMERA (corrections)

image sans corrections

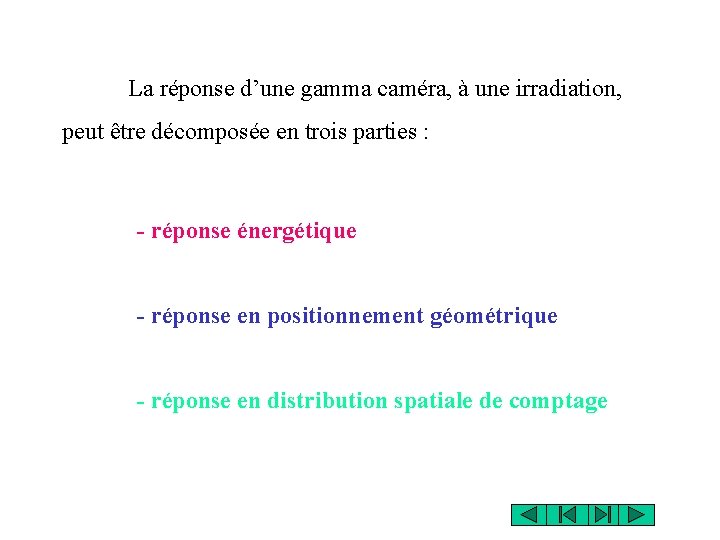

La réponse d’une gamma caméra, à une irradiation, peut être décomposée en trois parties : - réponse énergétique - réponse en positionnement géométrique - réponse en distribution spatiale de comptage

A ceci correspond à des matrices de réponse: - la matrice d’énergie - la matrice de linéarité - la matrice d’uniformité Ces matrices de réponse sont mesurées lors de l’installation et des réglages.

Les matrices de réponse prennent en compte les caractéristiques matérielles de la gamma caméra ( non uniformité du cristal, électronique instable, défauts de construction, défauts géométriques, etc…). Elles vont être utilisées pour corriger les images scintigraphiques après acquisition.

LES CORRECTIONS: Correction en énergie Correction en linéarité Correction en uniformité Exemples de effets des corrections

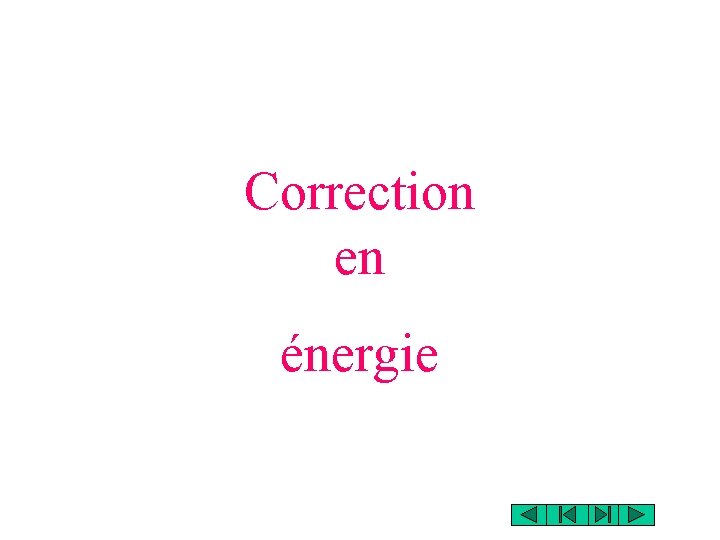

Correction en énergie

L’énergie: Lorsque le cristal est soumis à un flux de rayonnement g le signal d’énergie E produit par le détecteur présente des variations d‘amplitude. On mesure l’amplitude du signal E pour tous les photomultiplicateurs.

énergie source L PM x+ xy+ y. E Source ponctuelle de ~10 MBq L > 5*diamètre champ de détection cristal

énergie La matrice de correction est constituée des valeurs des translations nécessaires pour avoir la même amplitude de signal (énergie moyenne) partout. PM 1 PM 2 PM 3. . PMN

Correction en linéarité

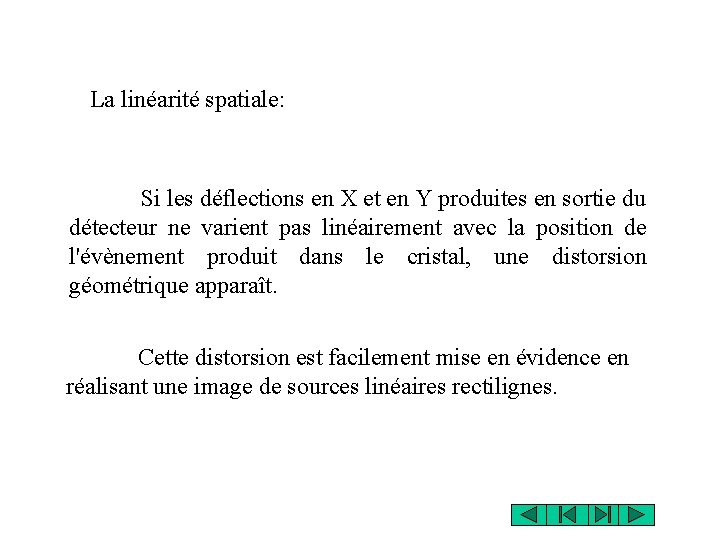

La linéarité spatiale: Si les déflections en X et en Y produites en sortie du détecteur ne varient pas linéairement avec la position de l'évènement produit dans le cristal, une distorsion géométrique apparaît. Cette distorsion est facilement mise en évidence en réalisant une image de sources linéaires rectilignes.

linéarité Masque de linéarité source L trous de f = 3 mm distants de 30 mm Source ponctuelle de ~ 200 MBq L > 5*diamètre champ de détection Masque de linéarité en Pb (épaisseur 30 mm) cristal

linéarité image de coordonnées ±x, ±y

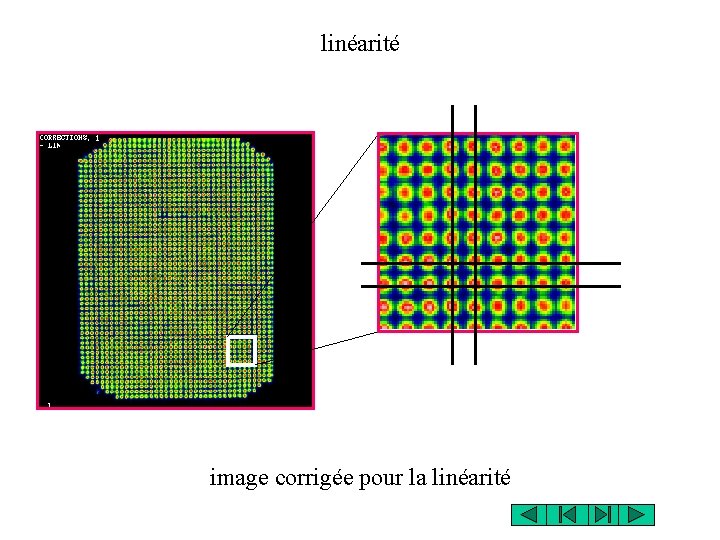

linéarité image corrigée pour la linéarité

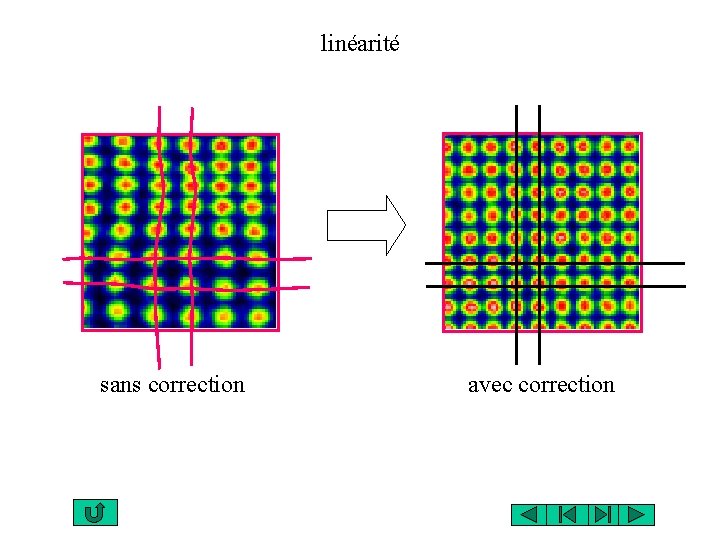

linéarité sans correction avec correction

Correction en uniformité

L'uniformité: Lorsque le cristal est soumis à un flux uniforme de rayonnement g l'image produite par un détecteur aussi parfait que possible présente des variations d'intensité répondant à des variations de taux de comptage. Des imperfections plus importantes peuvent être dues à un défaut de linéarité spatiale et/où à une inégalité de réponse de l'analyse en amplitude en sortie des photomultiplicateurs.

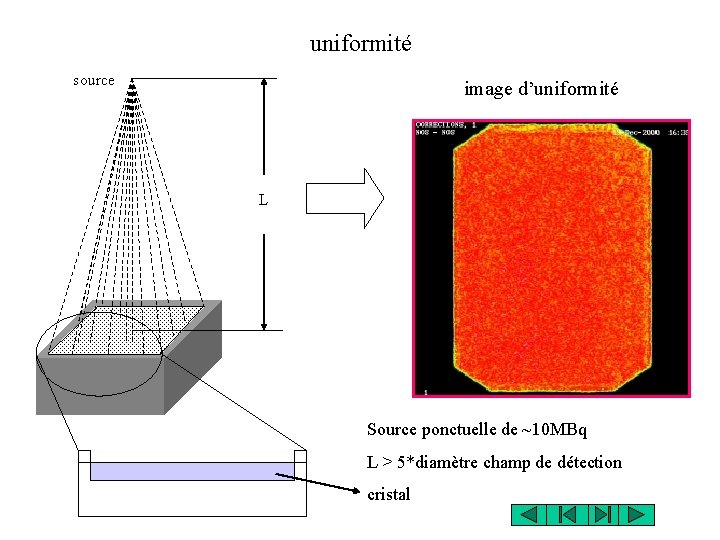

uniformité source image d’uniformité L Source ponctuelle de ~10 MBq L > 5*diamètre champ de détection cristal

uniformité sans correction avec correction

Application de la correction en énergie, correction en linéarité et correction d’uniformité

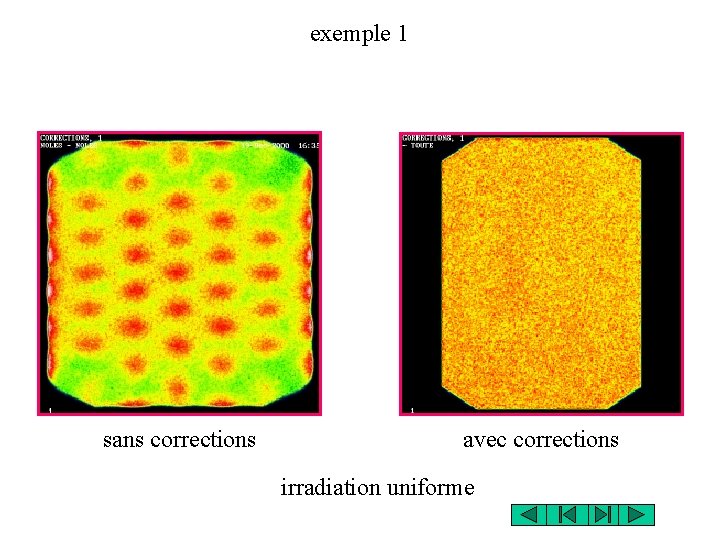

exemple 1 sans corrections avec corrections irradiation uniforme

exemple 2 sans corrections avec corrections fantôme de résolution spatiale

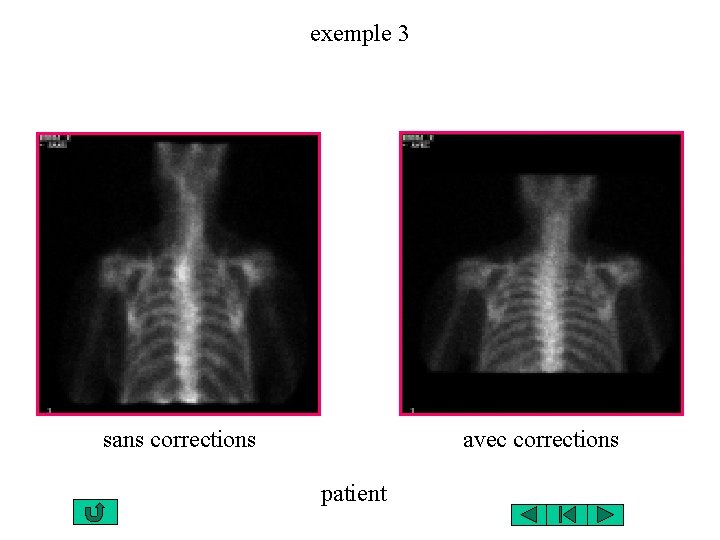

exemple 3 sans corrections avec corrections patient
