GAMBAR TEKNIK VISUALISASI 1 Definisi Visualisasi Visualisasi Penggambaran

GAMBAR TEKNIK VISUALISASI 1

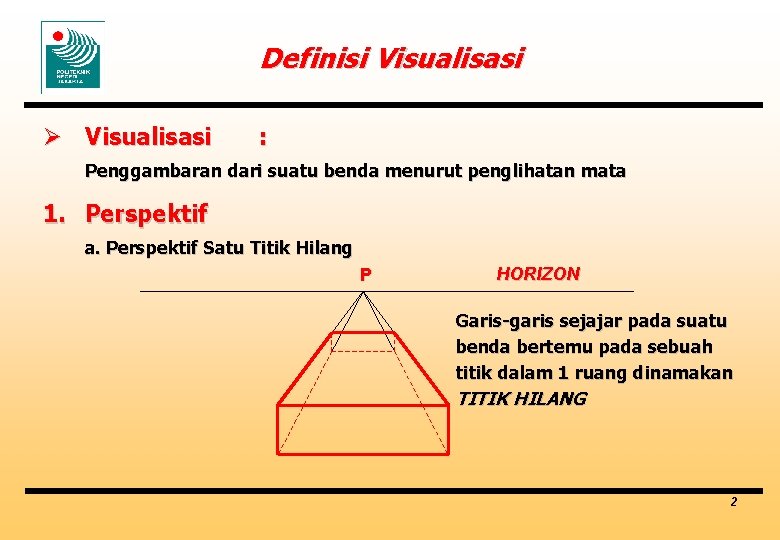

Definisi Visualisasi Ø Visualisasi : Penggambaran dari suatu benda menurut penglihatan mata 1. Perspektif a. Perspektif Satu Titik Hilang P HORIZON Garis-garis sejajar pada suatu benda bertemu pada sebuah titik dalam 1 ruang dinamakan TITIK HILANG 2

b. Perspektif 2 Titik Hilang P 1 HORIZON P 2 3

c. Perspektif 3 Titik Hilang P 1 HORIZON P 2 P 3 4

2. OBLIQUE Metoda Penggambaran Oblique merupakan pengembangan dari penggambaran perspektif satu titik hilang. Y 45 o X UKURAN Z SKALA 45 o KETERANGAN SUMBU X 1: 1 Sejajar Horizontal SUMBU Y 1: 1 Sejajar terhadap Sumbu X SUMBU Z 1: 2 Bersudut 45 o terhadap sumbu X dan Y Semua Ukuran diukur sepanjang sumbu-sumber X, Y dan Z 5

3. DIMETRIK Metoda Penggambaran Dimetrik merupakan pengembangan dari penggambaran perspektif dua titik hilang. Y X 42 o 7 o UKURAN Z SKALA 7 o 42 o KETERANGAN SUMBU X 1: 1 Bersudut 7 o terhadap Horizontal SUMBU Y 1: 1 Tegak Lurus terhadap Horizontal SUMBU Z 1: 1 Bersudut 42 o terhadap Horizontal Semua Ukuran diukur sepanjang sumbu-sumber X, Y dan Z 6

4. ISOMETRIK Metoda Penggambaran Dimetrik merupakan pengembangan dari penggambaran perspektif tiga titik hilang. Y Z X 30 o Z 30 o UKURAN : Semua Ukuran diukur sepanjang sumbu-sumber X, Y dan Z dengan Skala yang sama yaitu 1: 1 7

CONTOH VISUALISASI STEP 1 STEP 2 STEP 3 8

CONTOH VISUALISASI 9

CONTOH VISUALISASI STEP 1 STEP 2 STEP 3 10

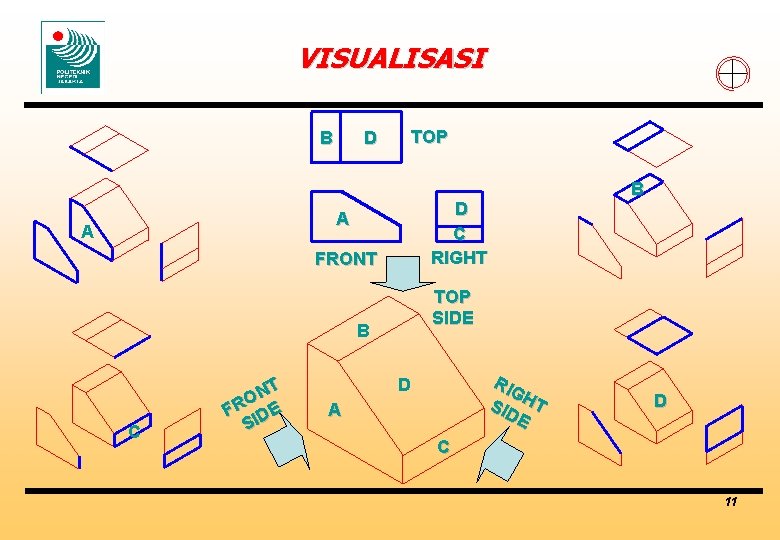

VISUALISASI B D TOP D C RIGHT A A FRONT TOP SIDE B C NT O FR IDE S B RIG SID HT E D A D C 11

GAMBAR ISOMETRIK SEBUAH LINGKARAN 12

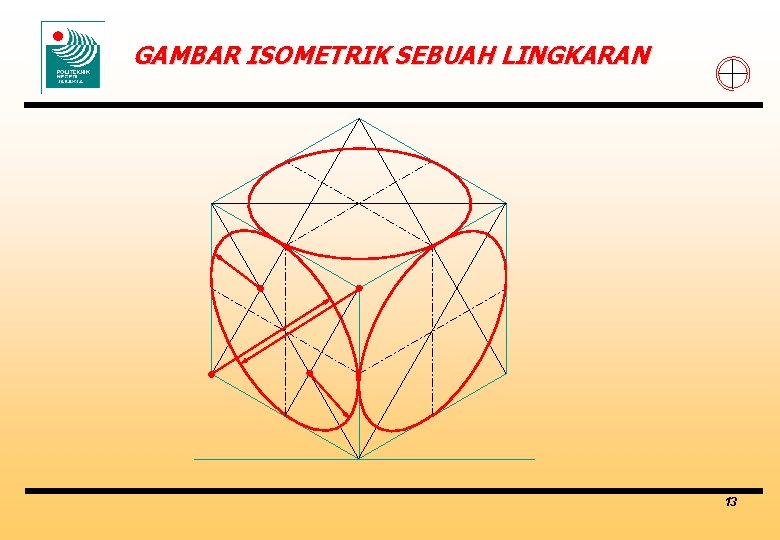

GAMBAR ISOMETRIK SEBUAH LINGKARAN 13

TAMPAK ATAS 14

TAMPAK DEPAN 15

TAMPAK SAMPING 16

Contoh 17

CONTOH VISUALISASI 18

TUGAS VISUALISASI 19

TUGAS VISUALISASI 20

TERIMA KASIH GEDUNG D JURUSAN TEKNIK ELEKTRO 21

TAMPAK DEPAN 22
