GAMBAR TEKNIK PROYEKSI 1 Definisi Proyeksi Proyeksi Gambar

GAMBAR TEKNIK PROYEKSI 1

Definisi Proyeksi Ø Proyeksi : Gambar bayangan Suatu benda yang dihasilkan dari pandangan terhadap benda tersebut dengan cara tertentu (arah pandang). Ø Guna : Untuk memperoleh suatu pengertian yang tepat dari suatu gambar kerja, baik pada pembacaan maupun waktu pebuatan gambar tersebut Ø Drafter : Harus menggambar bagian yang memenuhi gambar 3 dimensi ü Lebar ü Panjang ü Tinggi 2

Benda yang diproyeksikan dari beberapa muka (pandangan), type gambar tersebut disebut “PROYEKSI ORTHOGRAFIS” Ø ORTHOS : Lurus, Benar atau Tegak Lurus Ø GRAFIKUS : Menulis, Menggambar dengan garis “Semua garis proyeksi sejajar satu sama lainnya dan tegak lurus terhadap bidang dimana benda tersebut di proyeksikan” 3

PRINSIP PROYEKSI ORTHOGRAFIK Prinsip Proyeksi Orthografik dapat dilakukan pada sistem kuadran : Ø Kuadran 1 : First Angle Projection (Sistem Eropa) Ø Kuadran 3 : Third Angle Projection (Sistem Amerika) Simbol Proyeksi Sistem Internasional (ISO) : Ø Sistem Eropa : Ø Sistem Amerika : 2 1 3 4 4

First Angle Projection (Sistem Eropa) Pada proyeksi Sistem Eropa, semua pandangan diproyeksikan pada bidang dibelakang benda dan benda diproyeksikan pada kwadran 1. 5

First Angle Projection (Sistem Eropa) 1 6

First Angle Projection (Sistem Eropa) 2 7

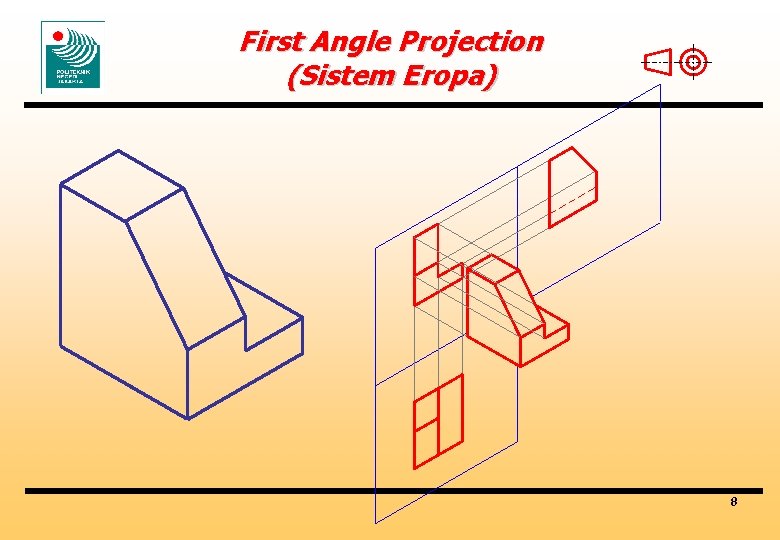

First Angle Projection (Sistem Eropa) 8

First Angle Projection (Sistem Eropa) 9

First Angle Projection (Sistem Eropa) 10

First Angle Projection (Sistem Eropa) 11

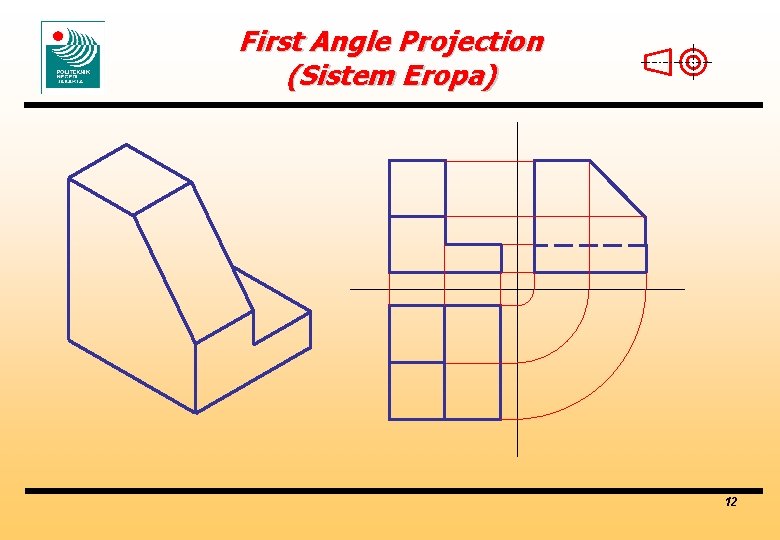

First Angle Projection (Sistem Eropa) 12

Third Angle Projection (Sistem Amerika) Pada proyeksi Sistem Amerika, semua pandangan diproyeksikan pada bidang didepan benda diproyeksikan pada kwadran 3. 1 2 13

Third Angle Projection (Sistem Amerika) 1 14

Third Angle Projection (Sistem Amerika) 2 15

Third Angle Projection (Sistem Amerika) I IV III 16

Third Angle Projection (Sistem Amerika) I III IV 17

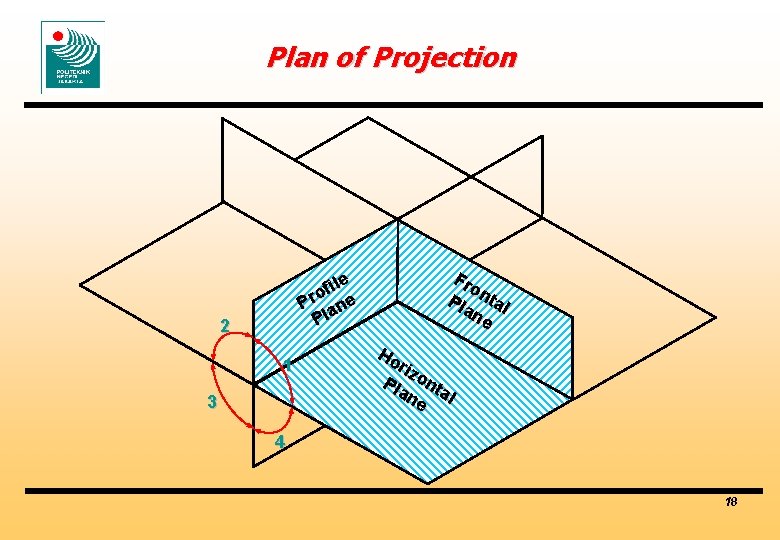

Plan of Projection le i f o Pr ane Pl 2 1 3 Fr o Pla ntal ne Ho riz Pla ont ne al 4 18

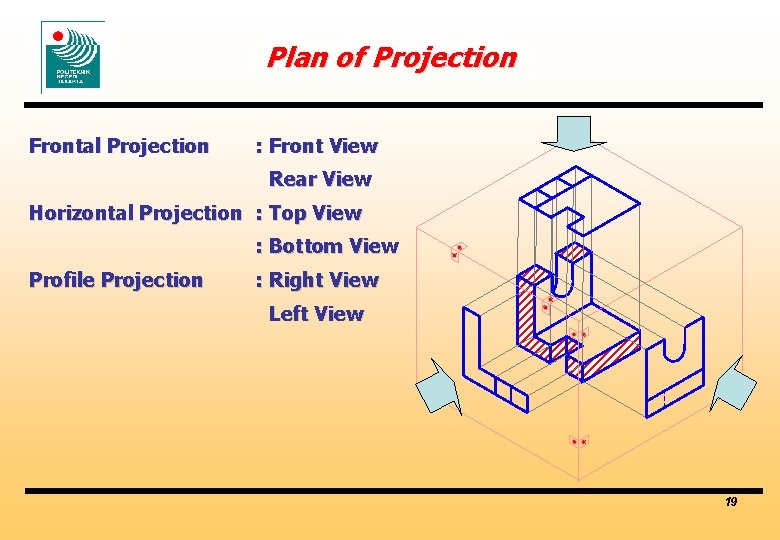

Plan of Projection Frontal Projection : Front View Rear View Horizontal Projection : Top View : Bottom View Profile Projection : Right View Left View 19

Plan of Projection 20

PROYEKSI TOP SIDE B B D A A C T N O FR IDE S B D RIG SID HT E TOP D C A FRONT D C RIGHT 21

TERIMA KASIH GEDUNG D JURUSAN TEKNIK ELEKTRO 22
